Zemnicí kabely pro gramofony

Úloha uzemnění

Signál generovaný přenoskou je mimořádně slabý, obvykle nižší než 0,5 mV. Tato nepatrná amplituda činí vinylovou instalaci zvlášť náchylnou k okolním elektromagnetickým rušením: Wi‑Fi, Bluetooth, mobilní telefony, mikrovlnné trouby, napájecí zdroje. Bez správného zemnicího spojení se tato rušení projeví nepřetržitým 50Hz brumem, který překrývá hudbu a znemožňuje poslech.

Zemnicí kabel vytváří vyhrazenou cestu mezi kovovými částmi gramofonu (raménko, talíř, šasi) a referenční zemí předzesilovače nebo zesilovače. Toto propojení vyrovnává elektrické potenciály a odvádí parazitní náboje do zemnění elektrické instalace.

Kdy je zemnicí kabel nutný

Gramofony vybavené vestavěným phono předzesilovačem zpravidla nevyžadují samostatný zemnicí kabel. Uzemnění probíhá přes napájecí kabel gramofonu nebo vestavěného předzesilovače.

Naopak následující konfigurace zemnicí kabel bezpodmínečně vyžadují:

• Gramofon bez předzesilovače připojený k externímu phono předzesilovači
• Gramofon připojený přímo do phono vstupu zesilovače
• Náhrada integrovaného phono kabelu standardními kvalitnějšími RCA kabely

Některé gramofony mají pevný phono kabel, který už obsahuje zemnicí vodič. V takovém případě je nákup samostatného kabelu zbytečný, ledaže dojde k poškození nebo chcete zlepšit kvalitu původního kabelu.

Instalace a připojení

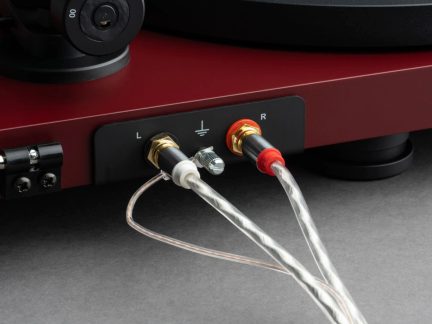

Na straně gramofonu se zemnicí kabel připojuje na vyhrazenou svorku, často označenou GND, GROUND nebo symbolem země (tři klesající vodorovné čárky). Tato svorka mívá podobu motýlkové matice, klasického šroubu nebo lisovací oka.

Na straně předzesilovače či zesilovače se připojuje na odpovídající svorku GND. Pokud zařízení nemá vyhrazenou svorku (časté u zesilovačů bez phono vstupu), lze zem přichytit na libovolný kovový šroub šasi za předpokladu, že je toto šasi spojeno se zemněním elektrické instalace.

Někteří audiofilové připojují zemnicí kabel přímo na nástěnný ochranný kolík zásuvky. Tato praxe funguje, ale výsledek je obvykle totožný s připojením do předzesilovače, jehož kovové šasi je díky vlastnímu napájení už na zemním potenciálu.

Technické vlastnosti

Výkonné zemnicí kabely používají bezkyslíkatou měď (OFC – Oxygen Free Copper), která zaručuje optimální vodivost a minimální odpor. Průřez vodiče se podle modelu pohybuje mezi 0,5 mm² a 2 mm².

Koncovky se dodávají v několika provedeních:

• Vidličky nebo lisovací oka pro přišroubování na svorky
• Krokosvorky pro rychlé připojení
• Odizolované konce k omotání kolem šroubu

Standardní délka se pohybuje od 0,5 m do 3 m. Délku je vhodné přizpůsobit skutečné vzdálenosti mezi gramofonem a předzesilovačem, bez zbytečného přesahu. Příliš dlouhý kabel může zachytávat více rušení, zatímco příliš krátký namáhá spojení.

Samostatné vs. integrované kabely

Na trhu existují dva přístupy. Tradiční phono kabely integrují zemnicí vodič přímo do pláště, který sdružuje dva RCA vodiče. Toto vše‑v‑jednom řešení zjednodušuje instalaci a snižuje nároky na prostor.

Samostatné zemnicí kabely nabízejí více flexibility. Umožňují používat libovolný kvalitní stereo RCA kabel pro audio signál a současně zajistit uzemnění vyhrazeným vodičem. Tato konfigurace láká audiofily, kteří chtějí optimalizovat každý prvek své sestavy nezávisle.

Kompatibilita

Zemnicí kabely jsou univerzální a kompatibilní se všemi gramofony a všemi předzesilovači vybavenými svorkou GND. U tohoto typu kabelu neexistuje žádné rozlišení mezi DJ gramofony a Hi‑Fi gramofony.
