Banánky a vidličky
Dva konektory si mezi sebou dělí většinu připojení reproduktorů: banánek, válcový kolík zasouvaný do svorkovnice, a vidlička, ploché očko, které se sevře pod maticí. Volba závisí na svorkovnici, přístupu k zadní části nábytku a počtu plánovaných odpojení. Zbytek, materiály a pokovení, se rozhoduje v detailech. Zjistit více
Dvě geometrie pro stejnou svorkovnici
Šroubovací svorkovnice, ať už na reprosoustavě nebo na zesilovači, přijímá několik typů zakončení reproduktorového kabelu. Banánek se standardizovaným průměrem 4 mm se zasouvá do otvoru vyvrtaného na vrcholu závitové osy. Vidlička se nasadí kolem téže osy a sevře se mezi vroubkovanou maticí a základnou. Dva způsoby vedení proudu, dvě kontaktní plochy, dvě logiky použití.
Formát 4 mm pochází z elektrotechniky a měřicí techniky, kde se už dlouho používá pro testovací vodiče pracující pod napětím. Normy elektrické bezpečnosti v této oblasti vyžadují izolované verze, jejichž kryt brání jakémukoli kontaktu s kovovou částí. Audio převzalo neizolovanou verzi bez ochranného pláště, protože napětí přítomná na výstupu pro reproduktory zůstávají nízká.
Banánek v každodenním použití

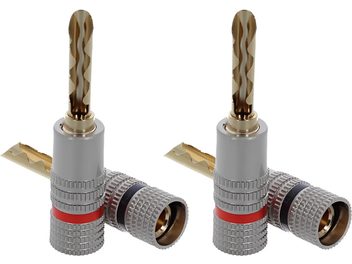

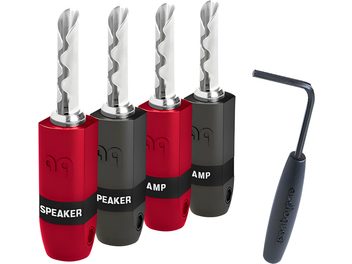

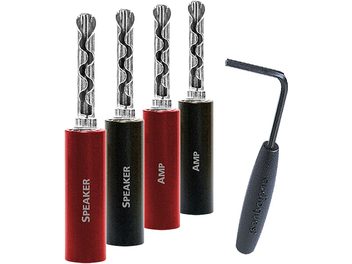

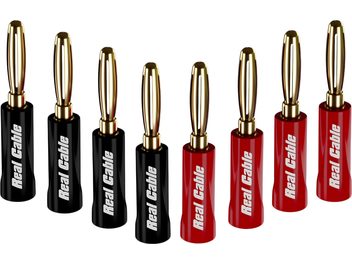

Banánek se zasouvá a vytahuje jedním pohybem, bez nářadí. Jeho tělo je rozříznuté nebo vybavené pružnými lamelami a opírá se o vnitřní stěnu otvoru. Přítlak zůstává mírný, ale stálý, a spojení se po každé manipulaci obnoví stejně.
Je důležitý zejména tehdy, když systém obsahuje mnoho kanálů. V domácím kině představuje sedm reproduktorů a jeden subwoofer čtrnáct připojení na straně reproduktorů a stejný počet na straně zesilovače. Přesunutí nábytku, výměna jednoho prvku nebo úprava vedení kabelů se pak stává otázkou několika minut.
Za zmínku stojí jeden evropský detail: mnoho svorkovnic prodávaných v Evropě přichází s plastovou záslepkou, která uzavírá axiální otvor. Důvodem je regulace určená k zabránění zasunutí síťové vidlice. Záslepku lze odstranit kleštěmi a banánek pak opět najde své místo.
Vidlička a plochý kontakt

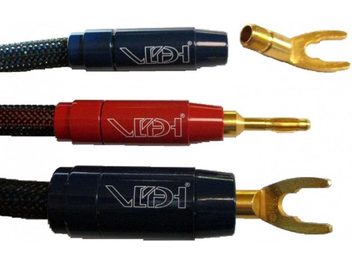

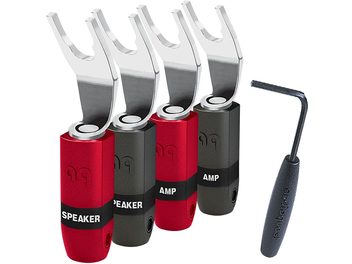

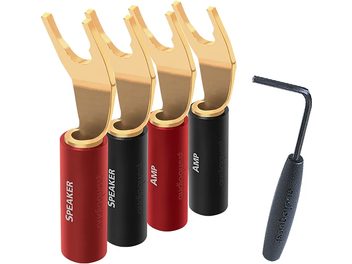

Vidlička, také nazývaná vidlicové očko, sází na mechanický přítlak. Sevřená pod maticí přitlačuje rovnou plochu k rovné ploše, s pevným kontaktem, který nepovolí ani při vibracích. U pevné instalace, u subwooferu položeného na podlaze nebo u svorkovnice orientované směrem dolů drží lépe než válcový kolík.
Dva vnitřní rozměry pokrývají téměř všechny svorkovnice na trhu, 6 mm a 8 mm, přičemž některé otevřené vidličky přijímají oba průměry. Nevýhodou je manipulace: je třeba odšroubovat, umístit, znovu zašroubovat. Příliš silné utažení očko deformuje, a pokud vyčnívá měděný pramínek, může se dotknout sousední svorky a zkratovat výstup zesilovače.
Výhody a nevýhody každého formátu
Výhoda banánku spočívá v rychlosti připojení a opakovatelnosti kontaktu. Jeho nevýhoda souvisí s menší opěrnou plochou a s pružinou, která se po stovkách zasunutí unaví.
Výhoda vidličky spočívá v kontaktní ploše a dlouhodobé stabilitě. Její nevýhoda spočívá v pomalejší demontáži a v riziku zkratu u těsně umístěných svorek. Toto srovnání shrnuje logiku volby: na jedné straně mobilita, na druhé trvalost. Nejlepší připojení je to, které odpovídá svorkovnici před vámi.
Odizolovaný kabel, banánek nebo vidlička
Odizolovaný kabel nic nestojí a funguje. Má však skutečné slabiny: jednotlivé drátky se třepí, holá měď na vzduchu oxiduje a kontaktní plocha se při každém novém utažení mění. Jediný zatoulaný drátek mezi dvěma svorkami stačí ke spuštění ochrany zesilovače, někdy i k jeho poškození.
Čistý konektor přidává odpor v řádu miliohmů, což je zanedbatelné množství oproti odporu samotného kabelu. Řekněme to otevřeně: přínos banánku nebo vidličky je především mechanický a praktický. Stabilizuje kontakt, chrání měď a činí připojení opakovatelným. Slyšitelné zisky, pokud existují, vycházejí z toho, ne ze zázračné vodivosti.
Materiály, pokovení a životnost
Tělo konektoru se obrábí z mosazi, slitiny mědi a zinku, nebo z čisté mědi. Mosaz je levnější, dobře se obrábí a její vodivost představuje přibližně čtvrtinu vodivosti mědi. Na několika překonávaných milimetrech zůstává elektrický rozdíl minimální. Projevuje se především v odolnosti pružiny a v životnosti.
Pokovení řeší konkrétní problém, oxidaci kontaktní plochy. Zlato netmavne a nanáší se v tenké vrstvě, ale zůstává měkké a při opakovaném zasouvání se opotřebovává. Stříbro vykazuje vysokou vodivost, kterou mu přiznává fyzika kovů, a tmavne tvorbou sulfidu, který na rozdíl od oxidu mědi stále vede proud. Rhodium je tvrdé, odolává oděru a hodí se pro konektory, s nimiž se často manipuluje. Podvrstva niklu slouží jako difuzní bariéra u mnoha pozlacených dílů; výrobci dbající na audio konektiku ji, kdykoli mohou, nahrazují, protože nikl je magnetický.
Materiály určují cenu. Pozlacená mosaz udělá svou práci v systému základní třídy. Čistá měď pokovená rhodiem má opodstatnění u špičkové sestavy, se kterou se často manipuluje.
Upevnění kabelu ke konektoru
Převládá šroubovací systém. Jeden nebo dva stavěcí šrouby sevřou vodiče ve válcovém kanálu, bez pájení a bez zvláštního nářadí. Krimpování vyžaduje vhodné kleště a vytváří trvalé mechanické spojení, často používané u vidliček. Pájení cínem zůstává možné u modelů, které jsou k tomu určeny, s dostatečně výkonnou páječkou. Tato snadnost montáže vysvětluje oblibu šroubovacího modelu mezi instalatéry.
Postup zahrnuje jen několik kroků. Odizolujte vodič na délku kanálu, stočte drátky ve směru spletení, zasuňte je až na doraz, utáhněte a poté za kabel zatáhněte, abyste ověřili uchycení. Klasickou technickou chybou je pocínovat drátky před jejich zasunutím pod šroub. Cín pod tlakem teče, utažení se v průběhu měsíců uvolňuje a kontaktní odpor roste.
Kompatibilita se svorkovnicemi reproduktorů
Šroubovací svorkovnice přijme vše: banánek, vidličku, odizolovaný kabel, rovný kolík. Pružinová svorkovnice, ta sponka, kterou stlačíte palcem, nepřijímá ani banánek, ani vidličku. Místo v ní najdou jen odizolovaný kabel a tenké kolíky, což je časté omezení u kompaktních reproduktorů, surroundových reproduktorů a některých zesilovačů základní třídy.
Rozteč mezi dvěma svorkami stejného páru je standardizována na 19 mm, což umožňuje použití dvojitých banánků, tedy jednoho těla nesoucího oba kolíky. U zesilovače, jehož svorky jsou těsně vedle sebe, zabrání zahnutá vidlička nebo zahnutý banánek tomu, aby se kabel napínal a aby se konektor dotýkal sousedního.
Bi-wiring, propojky a vícekanálové systémy
Mnoho hi-fi reproduktorů má čtyři svorky místo dvou, jeden pár pro basy a jeden pár pro středy a výšky. Z výroby je spojují propojky z lisovaného kovu. Jejich nahrazení kabelovými propojkami zakončenými vidličkou nebo banánkem je první úpravou, kterou tento typ svorkovnice umožňuje.
Bi-wiring jde ještě dál, se dvěma kabely na reproduktor. Stereo systém pak vyžaduje šestnáct zakončení, osm na každém konci. Konektory se prodávají po sadách po čtyřech nebo osmi, s červenými a černými kroužky pro označení polarity, což je bod, jehož zanedbání člověk lituje, když se zvuková scéna zhroutí a basy zmizí.
Údržba a oxidace kontaktů
Holá měď zelená, hliník se pokrývá izolační vrstvou oxidu hlinitého a vrstva oxidu o tloušťce několika mikrometrů stačí ke zhoršení spojení. Pokovený konektor tento jev oddálí o několik let.
Zbytek závisí na údržbě. Nepouštějící hadřík navlhčený isopropylalkoholem vyčistí kolíky i vnitřek otvorů. Pravidelné opětovné zasunutí, jednou ročně, naruší tenkou vrstvu vytvořenou na povrchu. Kontrola utahovacího momentu u vidliček kompenzuje přirozené tečení kovu.
Průvodce výběrem podle instalace
Průřez kabelu určuje konektor. Běžné modely pojmou 4 mm², větší 6 mm² nebo více, a silný reproduktorový kabel prodávaný na metry se do konektoru základní třídy nemusí vejít. Ověření průchozího průměru před nákupem, online i v obchodě, zabrání vracení zboží.
Počet odpojení rozhoduje mezi oběma rodinami. Systém, který se přesouvá, zesilovač, který se často mění, poslechová místnost s několika páry reproduktorů: banánek. Instalace umístěná jednou provždy, svorky otočené ke zdi, subwoofer, který vibruje: vidlička.
Poslední rada před nákupem: počítejte osm konektorů na pár reproduktorů při jednoduchém zapojení, šestnáct při bi-wiringu a naplánujte ještě čtyři kusy navíc pro propojky. Tento nenápadný doplněk podmiňuje kvalitu každého spojení v audio systému, od reproduktorového kabelu až po svorkovnici, a doporučený průřez vodiče zůstává prvním technickým kritériem, které je třeba ověřit.
Časté otázky o konektorech pro reproduktory
Co je banánek?
Válcový konektor o průměru 4 mm, s rozříznutým tělem nebo vybavený pružnými lamelami, který se zasouvá do otvoru šroubovací svorkovnice. Reproduktorový kabel se k němu připevňuje šroubováním, krimpováním nebo pájením. Název pochází z lehce vypouklého tvaru lamel.
Jaký je rozdíl mezi banánkem a vidličkou?
Banánek se zasouvá do otvoru závitové osy, vidlička se utahuje kolem této osy pod maticí. První se připojuje a odpojuje jedním pohybem, druhá nabízí větší kontaktní plochu a vyšší mechanickou odolnost vůči vibracím.
Jak nainstalovat banánek na kabel reproduktoru?
Odizolujte vodič na délku kanálu konektoru, podle modelu deset až dvanáct milimetrů. Stočte drátky, aniž byste je pocínovali. Zasuňte je až na doraz, utáhněte stavěcí šroub přiloženým imbusovým klíčem a pak za kabel zatáhněte, abyste ověřili uchycení. Před připojením označte polaritu pomocí barevných kroužků.
Je lepší dát přednost banánkům před odizolovaným kabelem?
Z čistě elektrického hlediska je rozdíl zanedbatelný. Z praktického hlediska je zřetelný: už žádné unikající drátky, žádná oxidace mědi na volném vzduchu, žádný náhodný kontakt měnící se s každým utažením.
Jak vybírat banánky?
Ověřte přípustný průřez kabelu, způsob upevnění, pokovení a kvalitu pružiny. Tělo z čisté mědi pokovené rhodiem nebo zlatem stárne lépe než poniklovaná mosaz. Nejlepší postup je vyjít ze svorkovnice svých reproduktorů a poté ze svorkovnice zesilovače, než začnete porovnávat produkty.
Zlepšuje zlaté pokovení zvuk?
Chrání kontaktní plochu před oxidací, což dlouhodobě zachovává kvalitu spojení. Žádný pokovovací kov nemění signál na několika milimetrech dráhy. Přínos se týká životnosti, ne zvukového charakteru.
Jak zabránit oxidaci kontaktů?
Zvolte pokovený konektor, nenechávejte holou měď v kontaktu se vzduchem, čistěte kolíky isopropylalkoholem jednou ročně a pravidelně znovu připojujte. Ve vlhké místnosti zůstává opatrné častější kontrolování svorkovnic.
