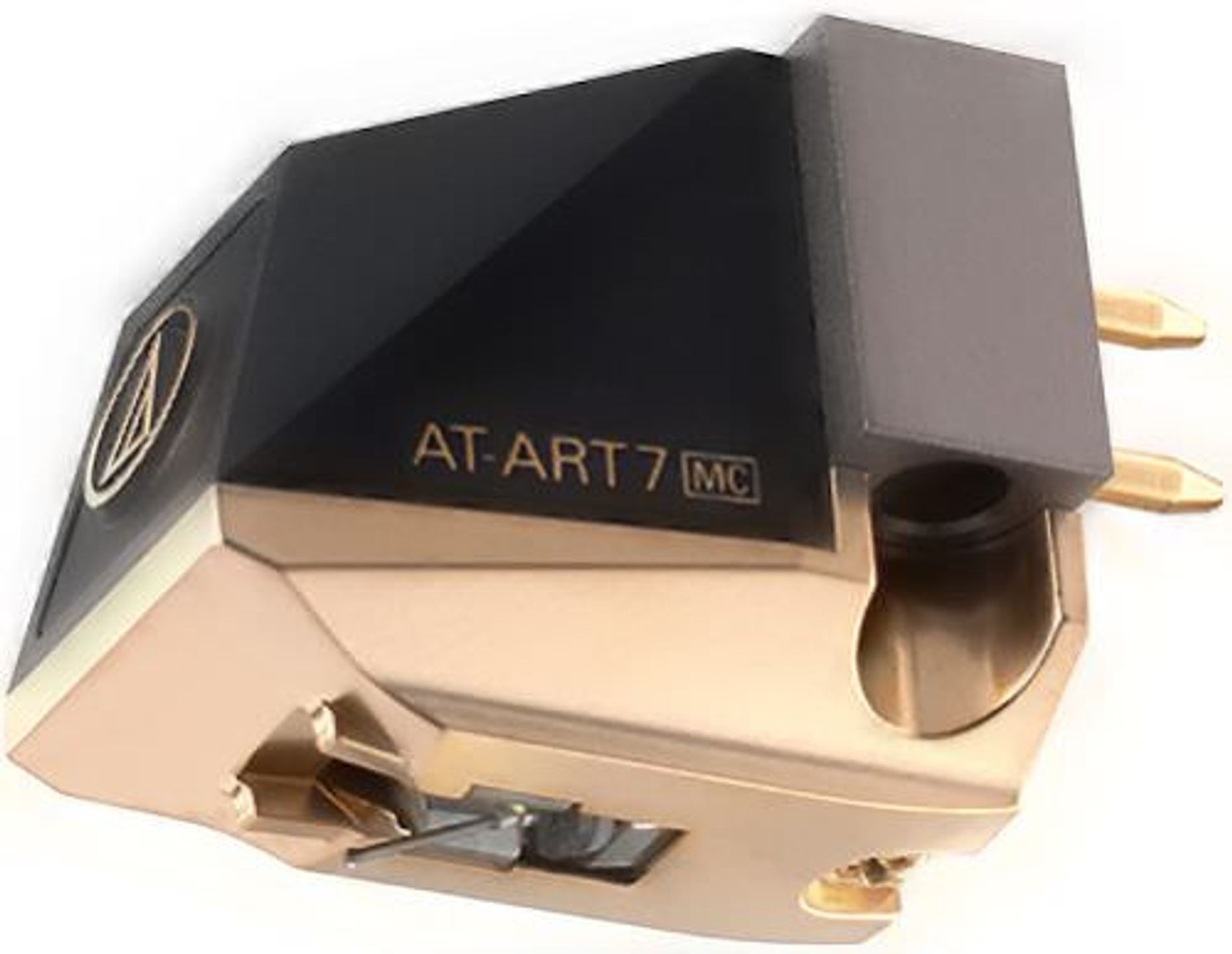

Audio Technica AT-ART7

Cívka s pohyblivými vinutími a nemagnetickým jádrem vyvinutá na základě modelu AT50ANV

Tento produkt přebírá základní konstrukci cívky s pohyblivými vinutími a nemagnetickým jádrem AT50ANV; rám, na který je navinutý drát vinutí, již není z titanu, ale z nového kapalného polymeru vstřikovaného do forem. Tento produkt také umožňuje snížit hmotnost pohyblivé části ve srovnání s AT50ANV, což vede k extrémně čistému a přirozenému zvuku s trojrozměrným prostorovým zvukovým obrazem typickým pro nemagnetická jádra. Navíc má tento produkt jmenovité výstupní napětí 0,12 mV.

Rám z kapalného krystalického polymeru

Kapalný krystalický polymer používaný pro rámeček vinutí drátu má nejen vynikající mechanickou pevnost, ale také jedinečné vlastnosti, které zlepšují mechanickou odolnost při ztenčování. Jedná se tedy o nejvhodnější materiál pro pohyblivé části gramofonových kazet. Má vysoké vibrační absorpční vlastnosti, což zlepšuje kvalitu zvuku eliminací nežádoucích vibrací při pohybu jehly, která generuje výstupní elektrické napětí.

Nově navržený magnetický obvod pro maximální magnetickou energii

Magnetický obvod této cívky používá velký neodymový magnet, jehož objem je dvojnásobný oproti tradičním modelům Audio-Technica s pohyblivými cívkami a feritovým jádrem (maximální energetický součin (BHmax) 50 [kJ/m³]). Díly magnetického obvodu z permenduru, umístěné kolem magnetu, jsou nového designu, aby bylo dosaženo maximální intenzity magnetického pole v mezeře. Tím se dosáhne vyššího výstupního napětí a zlepšení reprodukce středních a nízkých frekvencí – tradiční slabiny cívek s pohyblivými vinutími a nemagnetickým jádrem. Výsledkem je vyvážená reprodukce.

Speciální jehla typu Line Contact, držák jehly z boru, průměr 0,26 mm

Jehla typu Line Contact má zakřivení 40 µ x 7 µ (jako u AT50ANV) a držák jehly z boru o průměru 0,26 mm, což zajišťuje přesný přenos hudebních signálů vyryých v drážce přes pohyblivé cívky.

Základna z masivního hliníku

Základna, na které jsou upevněny magnetický obvod a pohyblivá část, je vyrobena z masivního hliníku. Tím se dosáhne optimální stability při přehrávání.

Tělo z hybridního materiálu snižujícího nežádoucí parazitní rezonance

Tělo cívky je sestaveno z obrobeného hliníku, povrch je z tvrdého plastu, aby lépe tlumilo parazitní rezonance, což vede k optimální kvalitě a čistotě zvuku.

Dvojitá pohyblivá cívka s nemagnetickým jádrem

• Materiál: Hliník
• Tvar hrotu: Integrální MicroLine (nude)
• Velikost hrotu: Speciální lineární kontakt
• Poloměry zakřivení hrotu: 40 x 7 µm
• Montáž hrotu: Celistvý diamantový hrot, čtvercový průřez
• Páčka (cantilever): Vrtaná z jednoho kusu, Ø 0,26 mm

Měření

• Frekvenční odezva: 15 Hz až 50 kHz
• Separace kanálů: 30 dB při 1 kHz
• Vyvážení kanálů: 0,5 dB
• Výstupní napětí: 0,12 mV při 1 kHz, 5 cm/s
• Vertikální úhel čtení: 23°
• Vertikální tlak: 1,6 až 2 g (standardně 1,8 g)
• Velikost hrotu: Speciální lineární kontakt
• Statická compliance: 35 x 10⁻⁶ cm/dyn
• Dynamická compliance: 10 x 10⁻⁶ cm/dyn (100 Hz)
• Materiál cívek: PCOCC
• Připojovací svorky: Měď
• Doporučená zátěžová impedance: 100 Ω min.
• Impedance cívky: 12 Ohmů
• Odpor stejnosměrnému proudu: 12 Ohmů
• Indukčnost cívky: 8 µH (při 1 kHz)

Obecné údaje

• Rozměry (d x š x v): 17,3 x 17 x 25,6 mm
• Hmotnost kazety: 8,5 g
• Přiložené příslušenství:
  • Nemagnetický šroubovák
  • Antistatický kartáč na hrot
  • 2 podložky
  • 2 matice
  • 2 upevňovací šrouby 12 mm
  • 2 upevňovací šrouby 18 mm
  • 1 plastový kryt
  • 1 sada PCOCC kabelů (AT6106)
