Ortofon Diamant Concorde MKII MIX
Představení
Na DJ gramofonu musí hrot vydržet všechno: vracení desky při hledání začátku skladby, pohyby tam a zpět při scratchingu i dlouhé hodiny přehrávání na večírku. Tento hrot je náhradním dílem pro přenosku Concorde MKII MIX od značky Ortofon, všestranný model této řady. Nasazuje se na přední část těla přenosky a vrací jí původní výkon, když opotřebený hrot začne zhoršovat zvuk.
Sférický hrot, který drží v drážce
Diamantový hrot má sférickou špičku s poloměrem 18 µm. Tento zaoblený tvar se dotýká stěn drážky rovnoměrně bez ohledu na směr otáčení desky, a proto zvládá i důrazné vracení desky a scratching, aniž by vyskočil z drážky. Ortofon používá tento profil pro intenzivní manipulaci, zatímco eliptický profil je určen pro šetrnější použití, kde má jemnost snímání přednost před stabilitou v drážce. Kompromis je známý: sférický hrot snímá výšky o něco méně přesně, zejména blíže ke středu desky, kde se drážka zužuje. Frekvenční rozsah sahá od 20 Hz do 20 kHz při -3 dB, takže pokrývá celé slyšitelné pásmo při přehrávání housu, hip-hopu i rocku v klubu i doma.
Výstup 6 mV a spolehlivé snímání basů
Při výstupním napětí 6 mV na 1 kHz (měřeném při standardizované rychlosti 5 cm/s) je signál přiváděný do phono vstupu mixážního pultu dostatečně silný: dobře vystupuje nad šumové pozadí a ponechává rezervu pro nastavení zesílení. Schopnost sledování drážky dosahuje 100 µm při 315 Hz a doporučené přítlačné síle. Tato hodnota vyjadřuje amplitudu modulace, kterou hrot zvládne sledovat bez přeskakování, a největší význam má v basech, kde jsou v drážce vyryty nejširší výchylky. Dynamická poddajnost v horizontálním směru 14 µm/mN, která vyjadřuje pružnost zavěšení hrotu, zůstává střední a odpovídá poměrně těžkým ramenům DJ gramofonů.
Oddělení kanálů (20 dB při 1 kHz, 15 dB při 15 kHz) a vyvážení levého a pravého kanálu ± 1,5 dB se u tohoto typu přenosky pohybují v přiměřeném rozmezí. Přednost dostává stabilita v drážce a odolnost před přesností stereofonní scény.
Širší držák hrotu MKII, který se lépe uchopuje

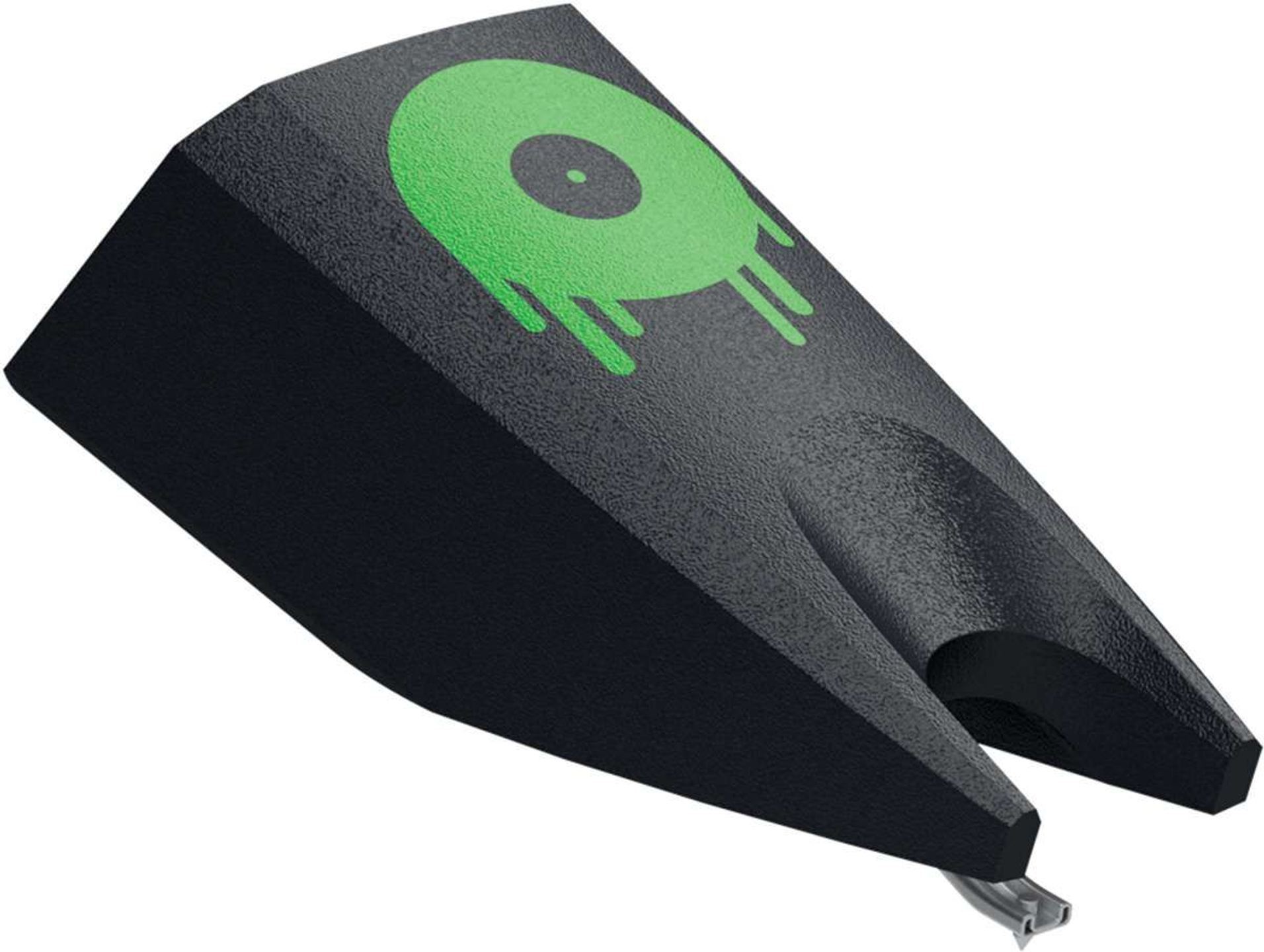

U generace MKII byla konstrukce držáku hrotu přepracována: je širší a robustnější a lépe se drží mezi prsty, i v přítmí DJ kabiny. V přenosce jej drží kovová pružina a lehké cvaknutí potvrzuje, že správně zapadl. Výřez vpředu umožňuje vidět špičku, což usnadňuje přesné umístění hrotu na začátek skladby. Celek je černo-zelený v barvách Concorde MKII MIX a váží pouhý jeden gram.
Výměna nevyžaduje žádné nářadí. Po sejmutí přenosky z ramene se opotřebený držák hrotu vytáhne rovně dopředu a nový se uchopí shora a bez použití síly zasune ve stejné ose, dokud nezacvakne.
Nastavení gramofonu na přítlak kolem 3 gramů
Doporučená přítlačná síla je 3 g, použitelný rozsah činí 2 až 4 g. Překročení tohoto rozsahu v obou směrech hrozí přeskakováním hrotu, zhoršením zvuku a zbytečným opotřebením desek. U gramofonů Technics SL-1200 nebo SL-1210 omezuje malé přídavné závaží našroubované na zadní části ramene přítlačnou sílu přenosek Concorde přibližně na 2 g: pro dosažení doporučené hodnoty je nutné je odstranit.
Při DJ použití s vracením desky se anti-skating nastavuje na nulu, aby hrot sledoval drážku bez ohledu na směr otáčení. Někteří DJové dávají přednost nastavení na polovinu přítlačné síly, které je třeba doladit podle sluchu. Při běžném poslechu se anti-skating nastavuje na stejnou hodnotu jako přítlačná síla. Výška ramene se nastaví tak, aby bylo při přehrávání rovnoběžné s deskou. Nový hrot dosáhne nejlepšího výkonu po záběhu trvajícím přibližně dvacet hodin běžného přehrávání; přitom je vhodné nenechávat jej dlouho běžet v koncové drážce.
Hrot určený výhradně pro tělo Concorde MKII MIX
Každý hrot této řady je sladěn s magnetem a cívkami příslušného těla přenosky a tento je určen výhradně pro Concorde MKII MIX. Ostatní hroty Concorde MKII (DJ, Club, Scratch, Digital, Elite) lze na stejné tělo fyzicky nasadit, Ortofon však tyto kombinace nepodporuje: mohou změnit výstupní úroveň nebo narušit vyvážení kanálů. Hroty první generace Concorde nejsou s přenoskami MKII vůbec kompatibilní.
Technické parametry
Obecné informace
- Diamant pro Concorde MKII MIX
- Barva: černá a zelená
- Doporučeno výhradně pro Concorde MKII MIX
Audio výkon
- Výstupní napětí: 6 mV (1 000 Hz, 5 cm/s)
- Vyvážení kanálů: ± 1,5 dB při 1 kHz
- Oddělení kanálů:
- Při 1 kHz: 20 dB
- Při 15 kHz: 15 dB
- Frekvenční odezva: 20–20 000 Hz (-3 dB)
Fyzické vlastnosti
- Sledovací schopnost při 315 Hz: 100 μm (při doporučeném přítlaku)
- Dynamická laterální compliance: 14 μm/mN
- Typ hrotu: kulový R 18 μm
Přítlak
- Možný přítlak: 2–4 g
- Doporučený přítlak: 3 g
Často kladené otázky
Jak poznat, že je čas vyměnit hrot přenosky?
Opotřebený hrot se prozradí při poslechu: výšky ztrácejí jas, sykavky chrastí, ke konci strany narůstá zkreslení a přibývá přeskakování, přestože se nastavení nezměnilo. Poškozený hrot nakonec začne narušovat i stěny drážky, takže se opotřebovávají samotné desky. Pravidelná kontrola lupou pomůže včas odhalit otupený nebo zanesený diamant.
Je po výměně hrotu nutné zkontrolovat přítlak?
Ano. Výměna nemění nastavení protizávaží, ale kontrola pomocí váhy přítlaku potvrdí, že hrot pracuje se správným přítlakem 3 g, a je to příležitost zkontrolovat anti-skating a výšku raménka.
Funguje přenoskový hrot s gramofonem s rovným raménkem?
Ano, sférický profil je pro tento typ raménka právě vhodný, protože eliptický profil by nemusel správně sedět v drážce. Krátké rovné raménko však zvyšuje harmonické zkreslení bez ohledu na použitou přenosku, výměnou za lepší stabilitu při scratchování.
Lze jej používat s timecodovými vinyly?
Hrot čte timecodovou vinylovou desku jako kteroukoli jinou. Pro použití výhradně se softwarem pro mixování pomocí kontrolních vinylových desek nabízí Ortofon model Concorde MKII Digital: jeho výstupní napětí 10 mV zlepšuje poměr signálu k šumu signálu přenášeného do softwaru a jeho utlumená reprodukce ve frekvencích, v nichž se projevuje praskání vinylu, omezuje chyby při čtení a šetří desky.
Má smysl natočit přenosku tak, aby napodobovala přímé raménko?
Tento postup, při kterém se přenoska pootočí asi o 23° směrem dovnitř, někdy zlepšuje její vedení v drážce, ale způsobuje předčasné opotřebení hrotu i desek a zhoršuje zvuk, protože hrot už nesleduje drážku pod správným úhlem. Ortofon tento postup nedoporučuje.
Jak pečovat o hrot a přenosku?
Hrot čistěte jemným antistatickým kartáčkem, vždy od zadní části přenosky směrem dopředu, nikdy tam a zpět ani do stran, jinak hrozí ohnutí chvějky. Oprášení desek kartáčkem z uhlíkových vláken před každým přehráním a po něm omezuje usazování nečistot. Jednou ročně naneste trochu čističe kontaktů na kolíky přenosky a do konektoru raménka, abyste předešli oxidaci a výpadkům kanálů.
Lze použít hrot na hi-fi gramofonu?
Stačí, aby gramofon umožňoval nasazení přenosky Concorde MKII MIX, tedy aby jeho raménko mělo konektor pro odnímatelný headshell, jako většina DJ gramofonů. Výstupní napětí 6 mV je vhodné pro běžný gramofonový vstup MM. Při samotném poslechu dává sférický hrot přednost odolnosti před jemností reprodukce a antiskating se pak nastavuje na stejnou hodnotu jako přítlak.
