Ortofon Diamant Concorde MKII DIGITAL
Doplňkový produkt
Představení
Na gramofonu, který ovládá mixovací software, snímá hrot řídicí signál, nikoli jen hudbu. Pokud je tento signál rušený, software reaguje nejistě, ztrácí synchronizaci nebo přeskakuje. Tato červenobílá náhradní jehla obnoví přenosku Concorde MKII DIGITAL. Vrátí jí původní stabilní snímání a vysokou výstupní úroveň a zároveň šetří časově kódované desky, které se pod raménkem točí celé hodiny.
Jehla vyladěná pro časově kódovaný vinyl
Digitální DJ systémy (Serato DJ, Traktor nebo jakýkoli jiný software pro časově kódovaný vinyl) využívají desku, do níž je vyrytý řídicí signál zvaný timecode. Gramofon jej snímá jako jakoukoli jinou drážku a rozhraní jej poté předává počítači, který z něj určuje polohu, rychlost a směr otáčení desky. Každá chyba při snímání se projeví nepřesnou reakcí softwaru.
S touto jehlou poskytuje přenoska výstupní napětí 10 mV při 1 000 Hz, tedy dvakrát až třikrát vyšší než běžná hi-fi přenoska. Signál timecode je tak výrazně nad úrovní šumu, což omezuje chyby při dekódování. V DJ kabině tato vysoká úroveň také umožňuje pracovat s nižším vstupním zesílením, a tím snižuje riziko zpětné vazby, když reproduktory hrají hlasitě poblíž gramofonů. Vyvážení kanálů se drží v rozmezí ± 1 dB při 1 kHz a software dostává dva signály s vyrovnanou úrovní.
Frekvenční odezva končí na 18 000 Hz (při −3 dB) a odstup mezi kanály dosahuje 22 dB při 1 kHz a 15 dB při 15 kHz. Ve srovnání s domácí hi-fi jsou tyto hodnoty skromné, ale pro timecode a zvuk klubové aparatury bohatě stačí. Přednost má spolehlivé snímání.
Sférický hrot a přítlak 4 gramy
Hrot tvoří sférický diamant o poloměru 18 µm. Jeho zaoblený tvar se dotýká drážky stejně bez ohledu na natočení raménka a dobře snáší pohyby tam a zpět při scratchování a ručním nastavování nástupu. Opotřebení navíc rozkládá na větší plochu drážky, což prodlužuje životnost časově kódovaných vinylů vystavených opakované manipulaci. Eliptický hrot získá z hudební desky více detailů, ale vyžaduje přesnější seřízení a hůře snáší prudké pohyby.
Doporučený přítlak je 4 g, s možným rozsahem od 3 do 5 g. To je výrazně více než u hi-fi a tato síla udržuje hrot na dně drážky, když se deska brzdí, posouvá nebo otáčí zpět. Schopnost sledovat drážku dosahuje při tomto přítlaku 100 µm při 315 Hz: i hluboké modulace a otřesy se snímají bez přeskakování. Boční dynamická poddajnost 14 µm/mN vyjadřuje pružnost zavěšení hrotu. Tato spíše nízká hodnota odpovídá raménkům s vyšší hmotností, jaká mají DJ gramofony s přímým náhonem.
Tělo jehly, se kterým se lépe manipuluje

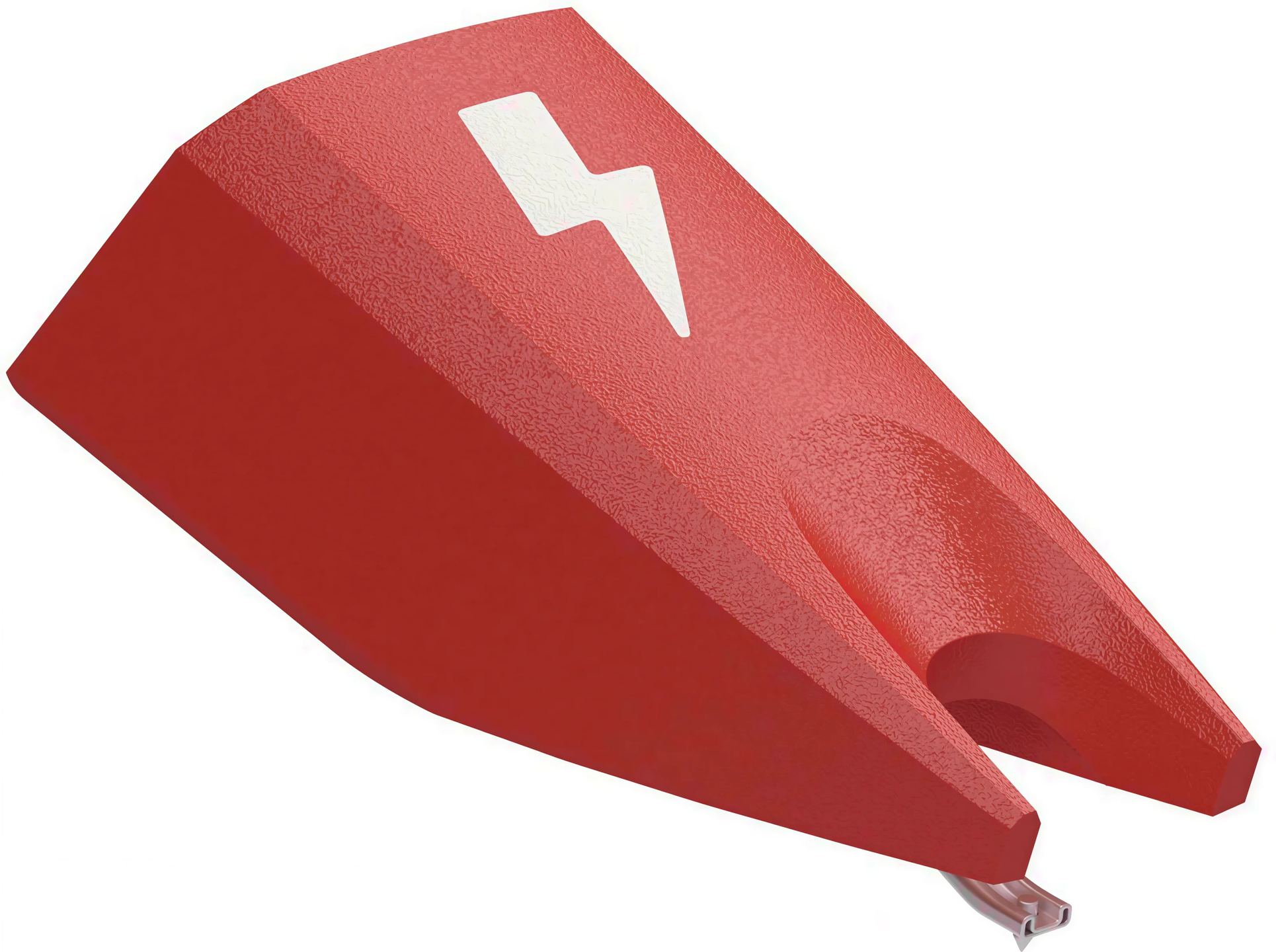

Generace Concorde MKII, uvedená v roce 2018, dostala nové tělo jehly, širší, delší a odolnější než u první řady. Snadno se uchopí i v přítmí DJ kabiny. Kovová pružina ji pevně drží na přenosce a při správném zasunutí je cítit zřetelné cvaknutí: o správném nasazení tak není pochyb.
Široký výřez v přední části těla zajišťuje dobrý výhled na hrot. Usazení jehly na správné místo desky je tak přesnější, což se hodí při neustálém nastavování skladby podle sluchu nebo hledání značky na časově kódovaném vinylu. Červenobílé provedení ladí s přenoskou DIGITAL a model lze na první pohled poznat v kufříku s příslušenstvím, kde je uloženo několik jehel Concorde.
Kompatibilita omezená na přenosku DIGITAL
Tato jehla pasuje na přenosku Concorde MKII DIGITAL a na žádnou jinou. Jehly MKII z ostatních modelů řady (MIX, DJ, CLUB, SCRATCH, ELITE) lze do těla přenosky fyzicky zasunout, ale každá jehla je vyladěná pro magnet a vinutí své vlastní přenosky. Kombinace různých modelů mění výstupní úroveň a může narušit vyvážení reprodukce mezi kanály. Ortofon žádnou z těchto kombinací nepodporuje.
Jehly první generace Concorde a generace MKII nejsou zaměnitelné: jejich těla nemají stejný tvar ani rozměry a nelze je do sebe zasunout.
Technické parametry
Kompatibilita a vzhled
- Výhradně doporučeno pro Concorde MKII DIGITAL
- Barva: červená a bílá
Zvukové parametry
- Výstupní napětí: 10 mV (1 000 Hz, 5 cm/s)
- Vyvážení kanálů: ± 1 dB při 1 kHz
- Oddělení kanálů:
- 22 dB při 1 kHz
- 15 dB při 15 kHz
- Frekvenční odezva: 20–18 000 Hz (−3 dB)
- Schopnost sledování: 100 μm při 315 Hz při doporučené síle přítlaku
- Dynamická laterální compliance: 14 μm/mN
Technické specifikace
- Hrot: kulový diamant R 18 μm
- Síla přítlaku:
- Možná: 3–5 g
- Doporučená: 4 g
Často kladené otázky
Jak vyměnit jehlu v přenosce?
Pevně uchopte tělo přenosky a opotřebený hrot vytáhněte přímo dopředu, bez otáčení. Nový hrot nasaďte ve stejném směru a zatlačte na něj, dokud nezacvakne na místo. Výměnu je nejlepší provádět s přenoskou položenou na stabilním povrchu nebo s raménkem zajištěným v držáku, nikdy nad otáčejícím se talířem.
Je třeba po výměně znovu nastavit gramofon?
Stačí provést kontrolu. Zkontrolujte přítlak pomocí přesné váhy a v případě potřeby jej nastavte na 4 g. Poté nastavte antiskating podle pokynů výrobce gramofonu. U DJ gramofonů mnoho DJů, kteří scratchují, antiskating snižuje nebo vypíná, aby hrot při manipulaci zůstal stabilní: toto nastavení přizpůsobte svému stylu hraní.
Jaké příznaky naznačují, že je čas vyměnit hrot přenosky?
První příznaky se často projeví v softwaru: častější chyby při čtení časového kódu, váhající kurzor, přeskakování při posunu zpět. Při poslechu hudební desky se opotřebený hrot projevuje prskajícími sykavkami, zkreslením v hutných pasážích a ztrátou jasu výšek. Prohlídka lupou může také odhalit ohnutý držák diamantu nebo zanesený hrot. Opotřebený diamant poškozuje drážky a jeho výměna je levnější než nákup nových vinylových desek s časovým kódem.
Lze s tímto hrotem přehrávat hudební desky?
Ano, přehrává bez omezení všechny vinylové desky s rychlostí 33 a 45 otáček za minutu a dobře se osvědčuje při mixování se skutečnými deskami. Jeho frekvenční rozsah omezený na 18 000 Hz a sférický hrot však upřednostňují spolehlivé snímání před zachycením detailů. Pro DJ, který hraje převážně hudební vinylové desky, nabízí přenoska Concorde MKII CLUB s eliptickým hrotem jemnější reprodukci.
Do kterého vstupu zapojit gramofon vybavený přenoskou DIGITAL?
Přenoska poskytuje signál na úrovni phono, který musí procházet phono vstupem. Na rozhraní digitálního DJ systému nebo mixážním pultu nastavte přepínač příslušného vstupu do polohy phono (často označené PHONO nebo TT). V poloze linkového vstupu by byl signál příliš slabý a software by špatně četl časový kód.
Jak se každodenně starat o hrot přenosky?
Jemný kartáček na hrot přenosky, vedený zezadu dopředu ve směru chvějky a nikdy ne do stran, odstraní prach nahromaděný mezi dvěma poslechy. Také kódované vinylové desky je vhodné pravidelně zbavovat prachu: prach usazující se na hrotu narušuje snímání signálu a urychluje opotřebení. Nedotýkejte se hrotu prsty, kožní maz zachycuje částice.
Lze tuto přenoskovou jehlu nasadit na přenosku Concorde první generace?
Ne. Těla hrotů MKII a předchozí generace nemají stejný tvar a hrot nelze nasadit na starší přenosku Concorde. V takovém případě je nutné pořídit kompletní přenosku Concorde MKII.
- Ekologický poplatek je zahrnut v prodejní ceně.
- GTIN / EAN: 5705796141023
