Audio Technica AT-OC9XEB

Třicet sedm let po uvedení původní OC9 se série pohyblivých cívek od Audio Technica stále vyvíjí. Tato čtvrtá generace, představená na veletrhu High End v Mnichově v roce 2019, rozvíjí japonské know-how v pěti modelech s odlišnými profily diamantu. AT-OC9XEB je základním stupněm řady, s lepeným eliptickým diamantem, který umožňuje objevit přednosti MC přenosek za na tuto technologii mimořádně dostupnou cenu.

Dvojcívková architektura převzatá z vyšších modelů

Generátor AT-OC9XEB vychází z konstrukce s dvojitou pohyblivou cívkou, společné pro celou řadu OC9X. Dvě nezávislé válcové cívky, jedna pro každý kanál, zajišťují převod signálu. Jejich uspořádání do obráceného V snižuje tlak vyvíjený na diamant a tím omezuje zkreslení při čtení drážky. Pro tyto cívky je použit měděný vodič PCOCC (Pure Copper by Ohno Continuous Casting), což je technologie kontinuálního lití vyvinutá profesorem Atsumi Ohno, která odstraňuje krystalické hranice zrna ve směru přenosu signálu. Audio Technica patřila v 80. letech mezi první výrobce, kteří tuto technologii použili u svých audiokabelů, a následně ji integrovala i do svých přenosek.

Magnetický obvod kombinuje neodymový magnet s pólovým nástavcem z čistého železa. Tato kombinace vytváří husté magnetické pole v mezeře, ve které se pohybují cívky. Vyšší modely řady (XML, XSH, XSL) používají pólové nástavce z permenduru, slitiny železo–kobalt s vyšší magnetickou permeabilitou, která zvyšuje jejich výstupní napětí na 0,4 mV. AT-OC9XEB s železným pólovým nástavcem dodává 0,32 mV, což je hodnota, která zůstává v běžném pracovním rozsahu MC phono předzesilovačů.

Eliptický diamant: vyvážený kompromis

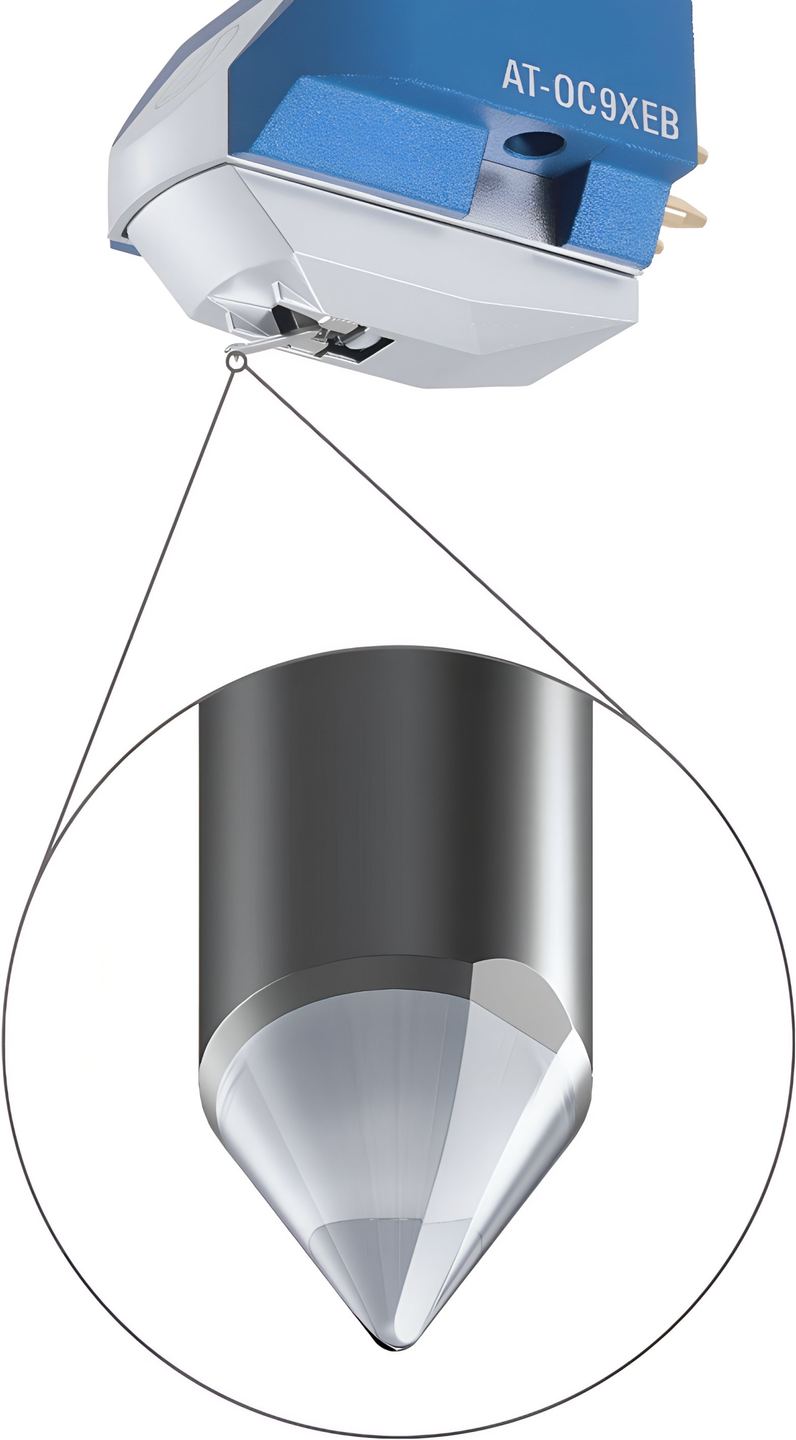

Lepený eliptický diamant AT-OC9XEB má poloměr zaoblení 0,3 × 0,7 mil (přibližně 8 × 18 μm). Tato geometrie nabízí větší styčnou plochu s drážkou než kulatý diamant, což umožňuje lépe reprodukovat vysoké frekvence zaznamenané na bocích drážky. Verze lepená (bonded) znamená, že diamant je upevněn na kovové tyčince zasunuté do cantilevru, na rozdíl od celistvých diamantů (nude), kde je hrot vyroben přímo z diamantového krystalu.

Trubkový hliníkový cantilever přenáší vibrace do cívek. Tento materiál je méně nákladný než bór použitý u tří špičkových modelů série, přesto však nabízí velmi dobrý poměr tuhosti k hmotnosti. Celek hrot/cantilever není uživatelsky vyměnitelný, což je vlastnost společná všem MC přenoskám. Audio Technica nabízí výměnný program, který umožňuje nechat přenosku po opotřebení diamantu znovu zrepasovat v japonských dílnách výrobce.

Tělo navržené pro ticho

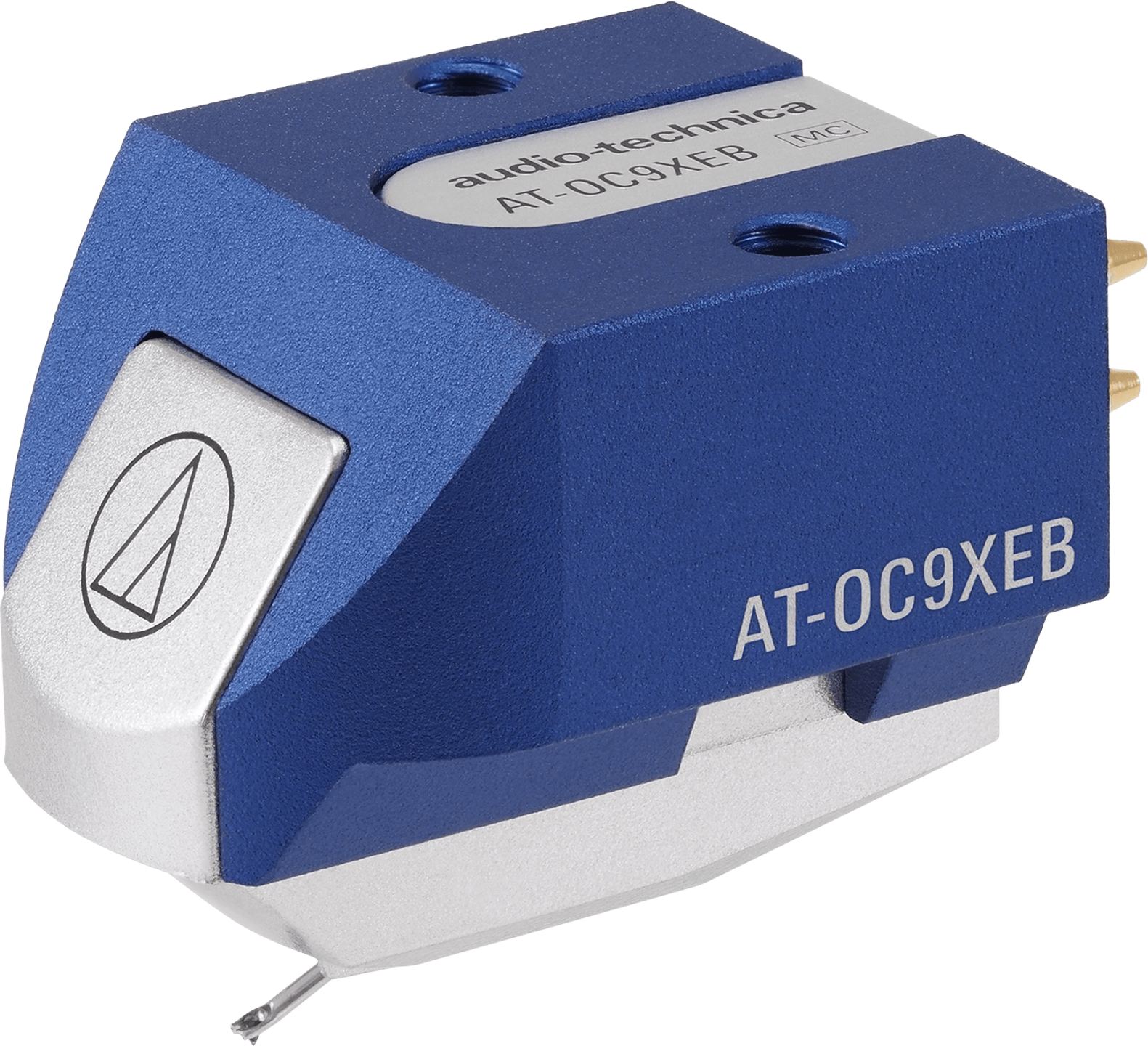

Tělo AT-OC9XEB je vyfrézované z jednoho bloku hliníku. Tento materiál pomáhá tlumit nežádoucí vibrace, které by se mohly z raménka šířit zpět k generátoru. Celková hmotnost 7,6 g a dynamická poddajnost 9 × 10⁻⁶ cm/dyne při 100 Hz předurčují tuto přenosku pro raménka s nízkou až střední efektivní hmotností, což jsou nejrozšířenější konfigurace u moderních gramofonů.

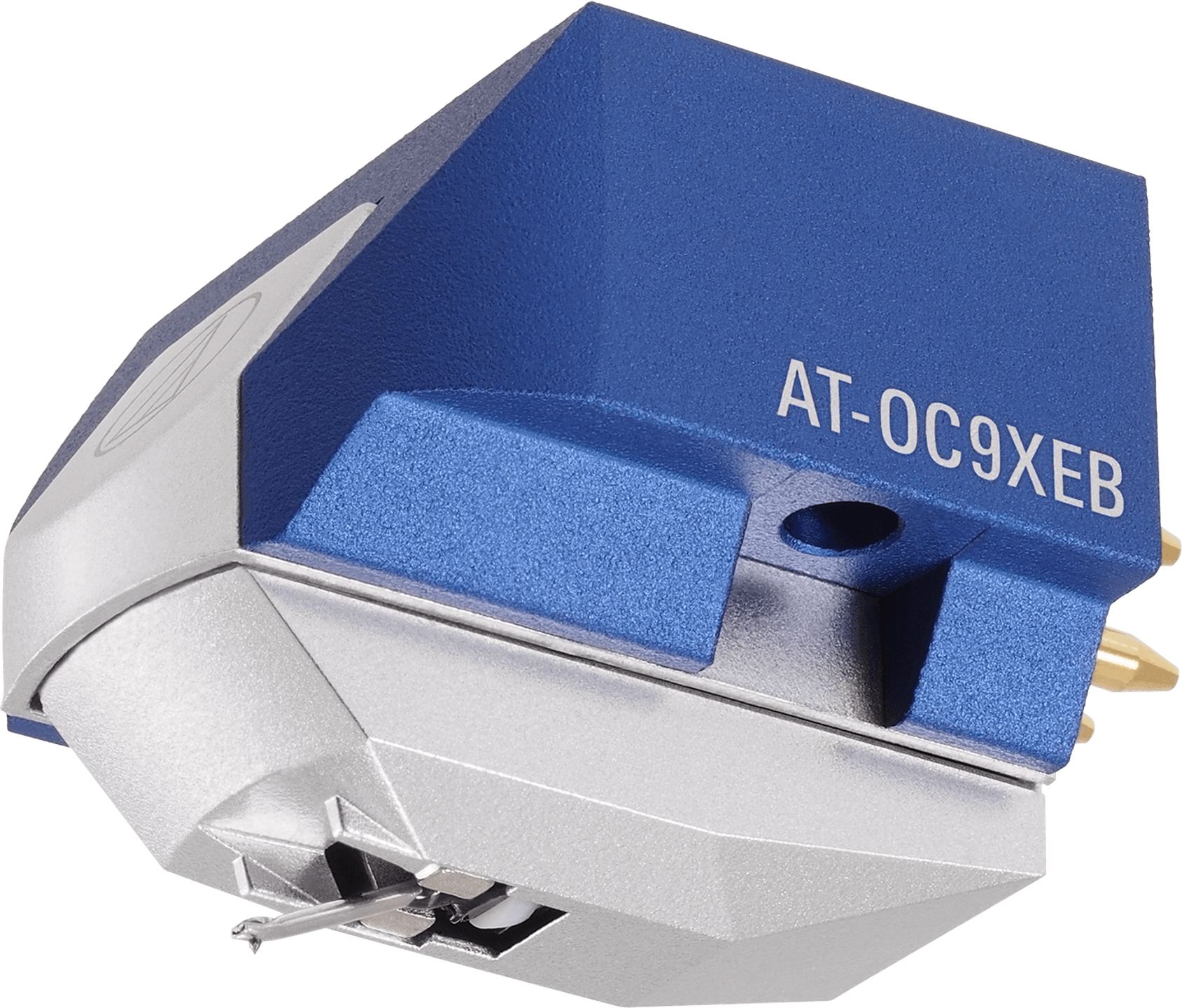

Audio Technica integrovala do těla přenosky závitové vložky. Montáž se tedy provádí shora, pomocí dvou šroubů M2,6 zašroubovaných přímo do těla bez použití matek. Toto řešení zjednodušuje nastavení geometrie a urychluje instalaci, avšak činí přenosku nekompatibilní s headshelly určenými k montáži zespodu, jaké najdeme u některých starších gramofonů Thorens nebo Lenco.

Nastavení a zesílení

Doporučená přítlačná síla se pohybuje mezi 1,8 a 2,2 g, s optimem na 2,0 g. Vertikální úhel sledování (VTA) je stanoven na 20°. Při montáži je třeba upravit výšku raménka tak, aby spodní strana headshellu byla rovnoběžná s povrchem desky. Minimální zátěžová impedance činí 100 ohmů, což je standardní hodnota, kterou splňuje drtivá většina MC phono předzesilovačů na trhu. Vnitřní impedance 12 ohmů a indukčnost 25 μH nepředstavují pro zesilovací stupeň žádná zvláštní omezení.

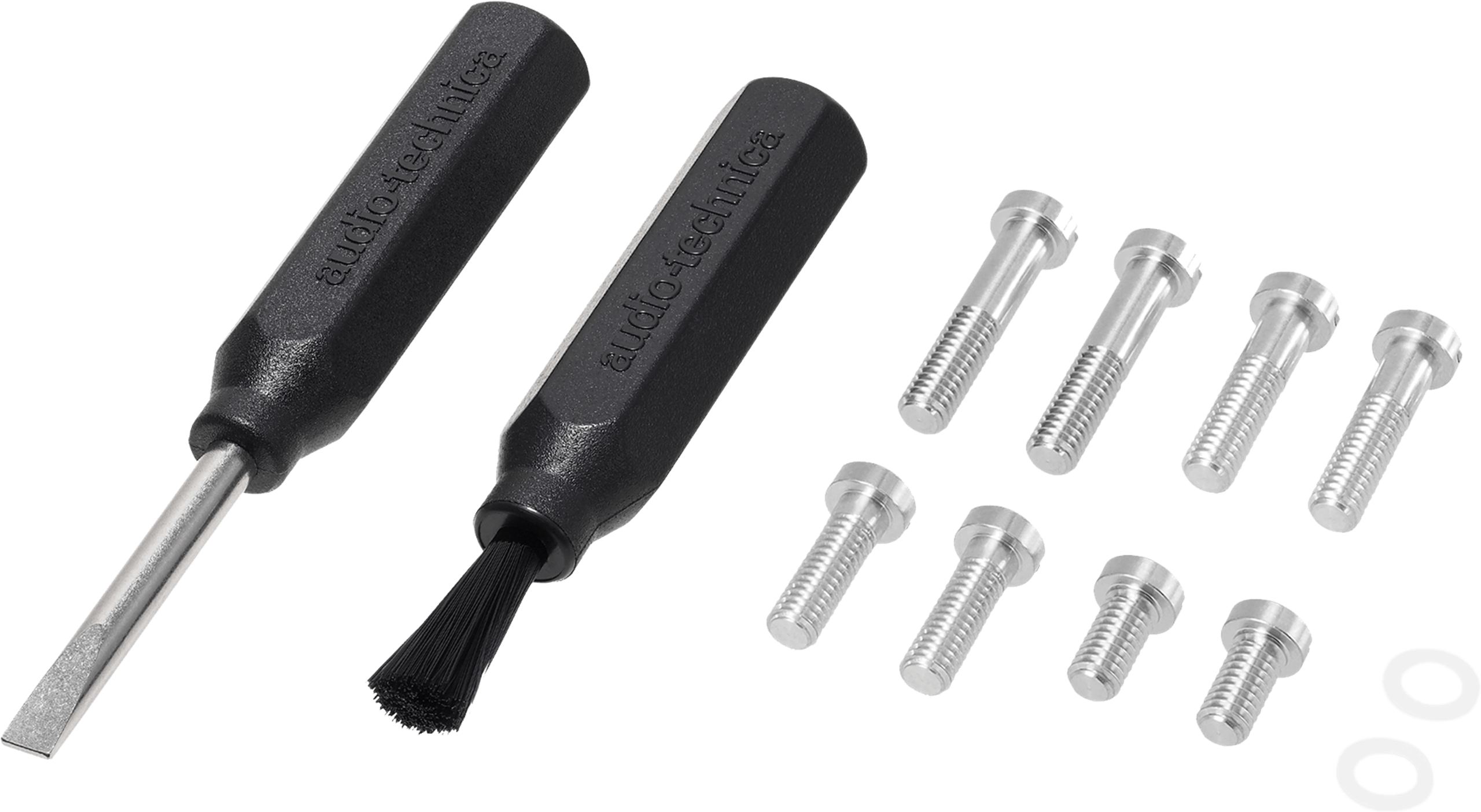

Dodávaná montážní sada obsahuje nemagnetický šroubovák, čistící kartáček, dvě podložky a čtyři páry šroubů různých délek (5, 8, 10 a 12 mm), aby bylo možné přizpůsobit uchycení různým typům headshellů. Plastový ochranný kryt chrání diamant při manipulaci.

Zvukový charakter a každodenní používání

Podání AT-OC9XEB se nese v duchu přenosek OC9: transparentnost, detail, otevřené frekvenční pásmo. Výšky se vyznačují dobrou definicí a rozsahem až do 30 kHz. Celkový charakter se kloní spíše k analytickému projevu než k „romantickému“ zabarvení, aniž by však sklouzl k chladnosti. Oddělení kanálů 25 dB při 1 kHz zajišťuje dobře vykreslený stereofonní obraz s přesným umístěním zvukových zdrojů.

Relativně vysoká poddajnost na poměry MC přenosek usnadňuje sledování složitých modulací a zároveň šetří desky. Na druhou stranu se nedoporučuje kombinace s raménky s vysokou efektivní hmotností, aby nedošlo k posunutí rezonanční frekvence raménko/přenoska příliš nízko ve spektru.

Technické vlastnosti

Zvukové parametry

• Frekvenční rozsah: 20 – 30000 Hz
• Separace kanálů: 25 dB při 1 kHz
• Výstupní napětí: 0,32 mV
• Doporučená zátěžová impedance: ≥ 100 Ω

Snímací systém

• Hrot: lepený eliptický diamant, rozměry 0,3 × 0,7 mil
  • Přesnější sledování než u kónického hrotu
  • Lepší frekvenční odezva
  • Nižší zkreslení
• Držák hrotu: lehký a citlivý hliník
• Doporučená svislá přítlačná síla: 1,8 – 2,2 g, standardní hodnota 2,0 g
• Sledovací úhel: 20°
• Dynamická poddajnost: 9 × 10⁻⁶ cm / dyne při 100 Hz

Konstrukce

• Tělo: hliník pro snížení rezonancí a zajištění stabilní reprodukce
• Cívky: měď PCOCC pro čistý a homogenní signál
• Magnetický systém: neodymový magnet s jádrem z čistého železa
  • Vyšší magnetická energie
  • Lepší účinnost
• Hmotnost: 7,6 g

Montáž a kompatibilita

• Typ montáže: standard 1/2”
• Závitované tělo M2,6 pro přímou instalaci na headshell nebo integrované raménko
  • Upevnění pouze 2 šrouby
  • Není potřeba žádná matice

Dodávané příslušenství

• NEMAGNETICKÝ šroubovák
• Čisticí kartáček
• 2 podložky
• 4 páry šroubů: 5 / 8 / 10 / 12 mm
• Plastový kryt

Obecné informace

Pohyblivý magnetický phono přenoska japonské výroby, navržená a sestavená v továrně Audio-Technica ve Fukui. Tato přenoska nabízí přesnou zvukovou charakteristiku díky lepenému eliptickému diamantu a separaci kanálů 25 dB, což zajišťuje koherentní a vyváženou zvukovou scénu. Optimalizovaná konstrukce spojuje hliníkový držák hrotu, vysoce výkonný magnetický systém a hliníkové tělo pro věrnou a stabilní reprodukci.
