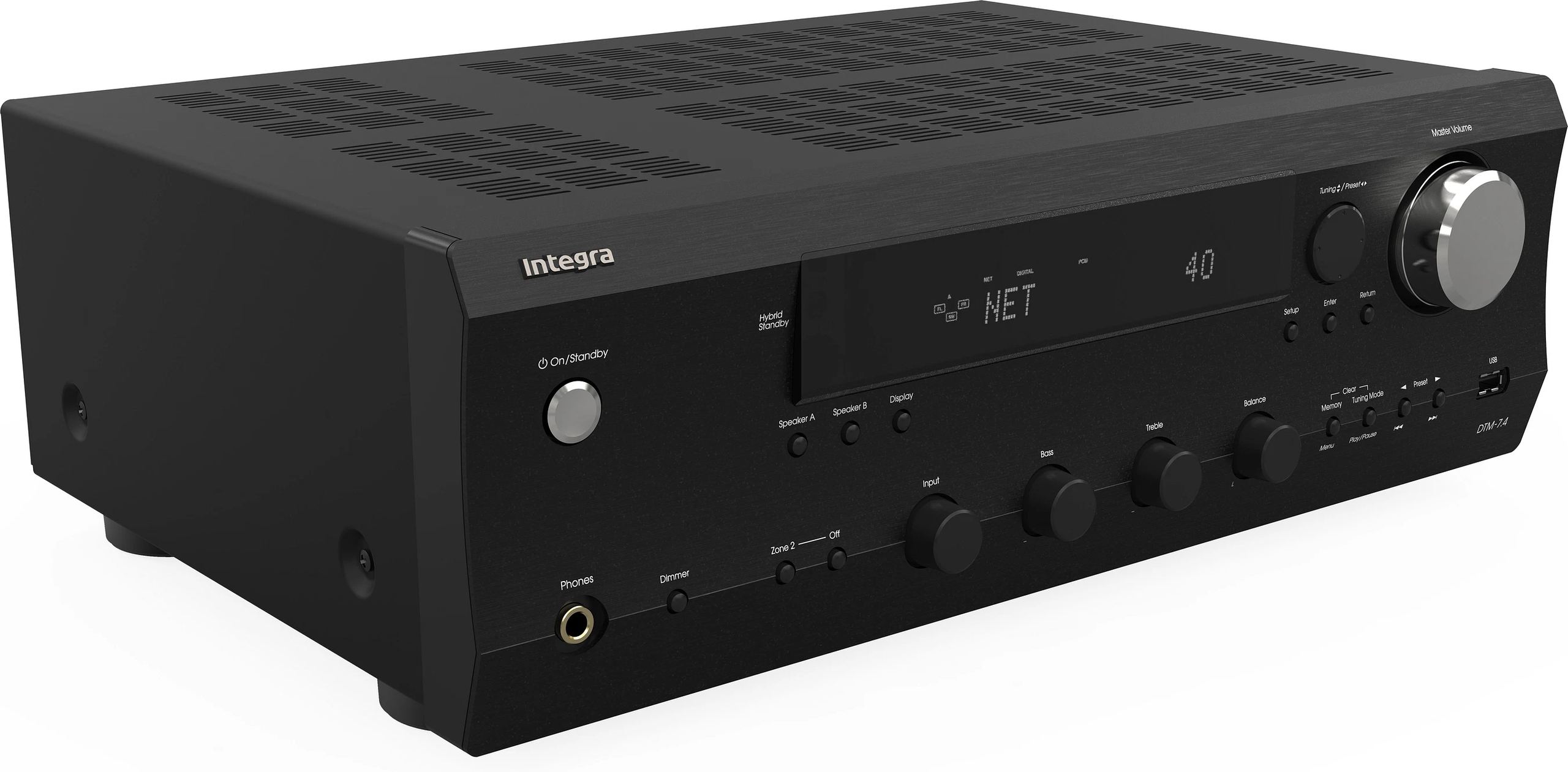

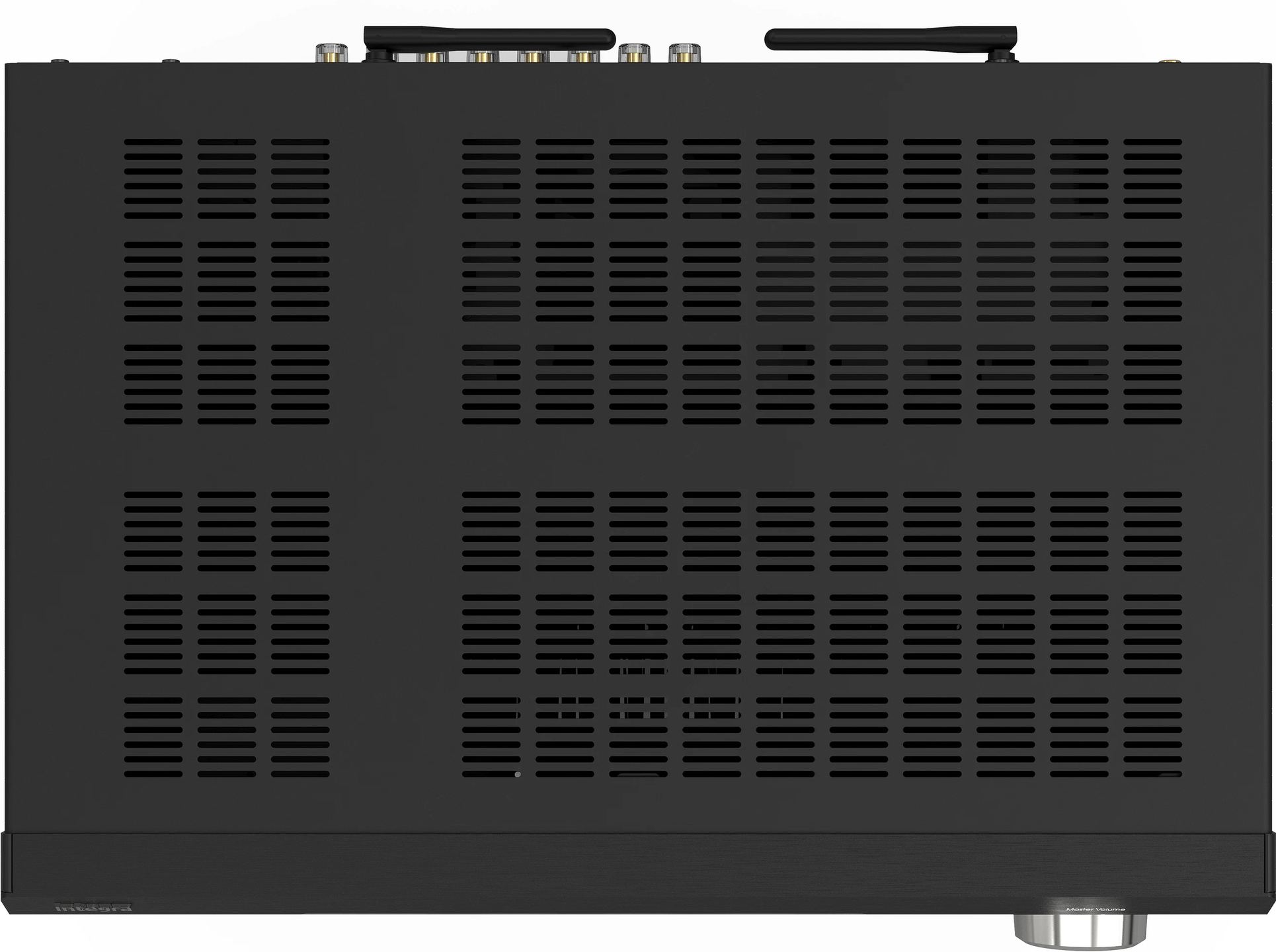

Integra DTM-7.4

Nástupce modelu DTM-7, tento dvoukanálový stereo receiver využívá zesilování ve třídě G a přechází na HDMI 2.1 s podporou 8K. Integra ho určuje jak pro hi-fi poslech, tak pro integraci do komplexních systémů chytré domácnosti. Phono sekce MM/MC se těší zvláštní péči, s oddělenou deskou a patentovanými operačními zesilovači. Univerzální přístroj, který kombinuje funkce streameru, zesilovače a video přepínače.

Zesilování ve třídě G s nízkou zpětnou vazbou

Výkonový stupeň dodává 110 W na kanál do 8 ohmů (20 Hz – 20 kHz, 0,08 % THD). Topologie třídy G pracuje se dvěma samostatnými napájecími větvemi: první napájí úseky s nízkou úrovní signálu sníženým napětím, druhá přebírá při náročnějších přechodových jevech. Tento přístup omezuje tepelnou ztrátu oproti klasické třídě A/B, což částečně vysvětluje kompaktní rozměry zařízení (9 kg při 435 × 149 × 328 mm).

Konstrukce s nízkou zpětnou vazbou (NFB) snižuje fázové artefakty na koncích frekvenčního spektra. Integra uvádí šířku pásma 5 Hz až 100 kHz v režimu Direct, tedy když jsou obvody tónových korekcí vyřazeny z činnosti. Transformátor a nízkoimpedanční kondenzátory jsou vyrobeny na zakázku.

Digitální konverze a zpracování audia

D/A převodník AKM AK4452 přijímá signály PCM až do 768 kHz v 32 bitech a podporuje datové toky DSD. Tento čip, proslulý nízkým zkreslením, se používá v řadě samostatných DAC vyšší kategorie.

Digitální vstupy zahrnují dva optické a jeden koaxiální, všechny omezené na stereo PCM. Přední a zadní USB port čtou soubory uložené na flash disku (MP3, FLAC, WAV, AIFF, DSD) se vzorkovací frekvencí až 192 kHz pro PCM. Tónové korekce působí na basy při 100 Hz a výšky při 10 kHz, v obou případech v rozsahu ±10 dB.

Phono sekce, která to bere vážně

Mnoho stereo receiverů zahrnuje základní phono vstup MM spíše z povinnosti. DTM-7.4 jde dál s předzesilovačem kompatibilním s MM i MC, umístěným na oddělené desce kvůli omezení rušení. Patentované diskrétní operační zesilovače Integra chrání křehké signály z přenosek s pohyblivou cívkou, jejichž výstupní napětí někdy nepřesahuje 0,2 mV.

Tato pozornost věnovaná vinylu není jen drobnost: umožňuje použití špičkových přenosek bez nutnosti přidávat externí phono předzesilovač.

Čtyři HDMI 2.1 vstupy kompatibilní s 8K

Čtyři HDMI vstupy a jeden výstup podporují video signály 8K při 60 Hz nebo 4K při 120 Hz (až 40 Gbit/s), s kompatibilitou HDCP 2.3, HDR a subsamplingem 4:4:4. Výstup disponuje ARC (Audio Return Channel), což umožňuje získat zvuk z televizoru bez dalšího audio kabelu.

Receiver neprovádí zpracování videa: předává ho na displej tak, jak je. HDMI zdroje není možné směrovat do Zóny 2, což je omezení, se kterým je třeba počítat u vícezónových konfigurací.

Streaming a síť: Roon Ready, AirPlay 2, Chromecast

Certifikace Roon Ready zaručuje bezproblémovou integraci se softwarem pro správu hudby. Integrované služby zahrnují Spotify, Amazon Music HD, Tidal, Deezer, Pandora a TuneIn. Chromecast audio a AirPlay 2 pokrývají ekosystémy Google a Apple. Bluetooth (SBC a AAC) doplňuje bezdrátovou nabídku, pouze v režimu příjmu.

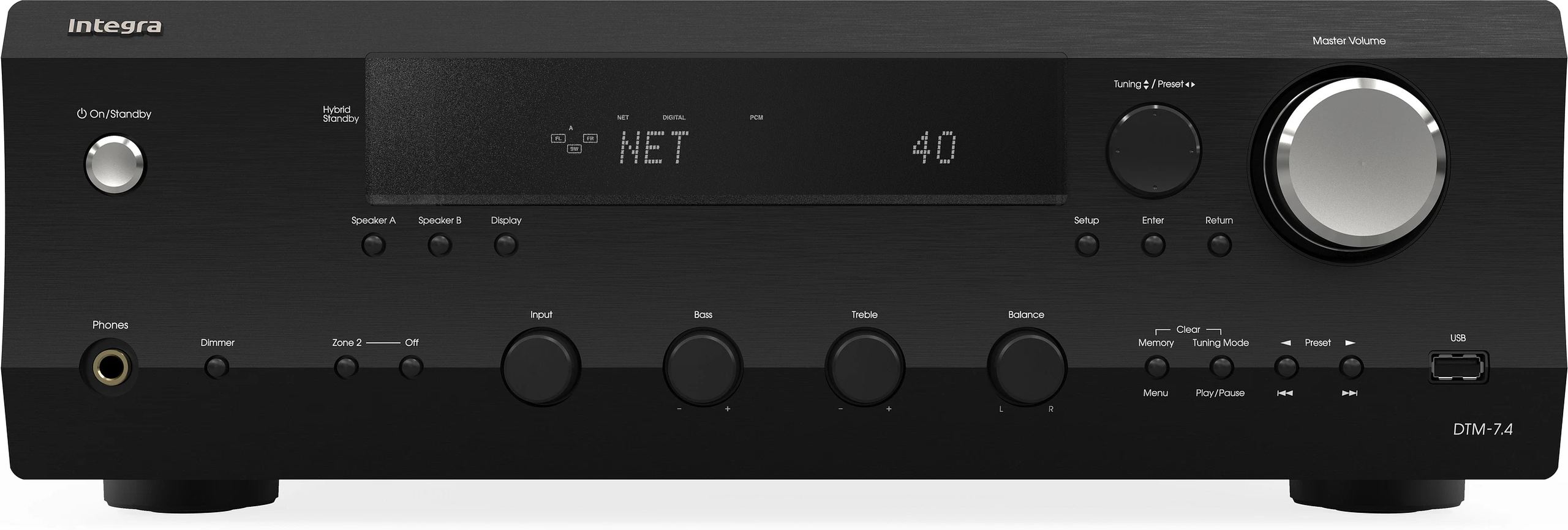

Připojení do sítě je realizováno přes dvoupásmové Wi-Fi (2,4 a 5 GHz, 802.11ac MIMO 2×2) nebo přes Ethernet. IP adresa se zobrazí na čelním panelu po jednoduchém stisku tlačítka Display, což je praktický detail při konfiguraci.

Nástroje pro integraci pro instalační firmy

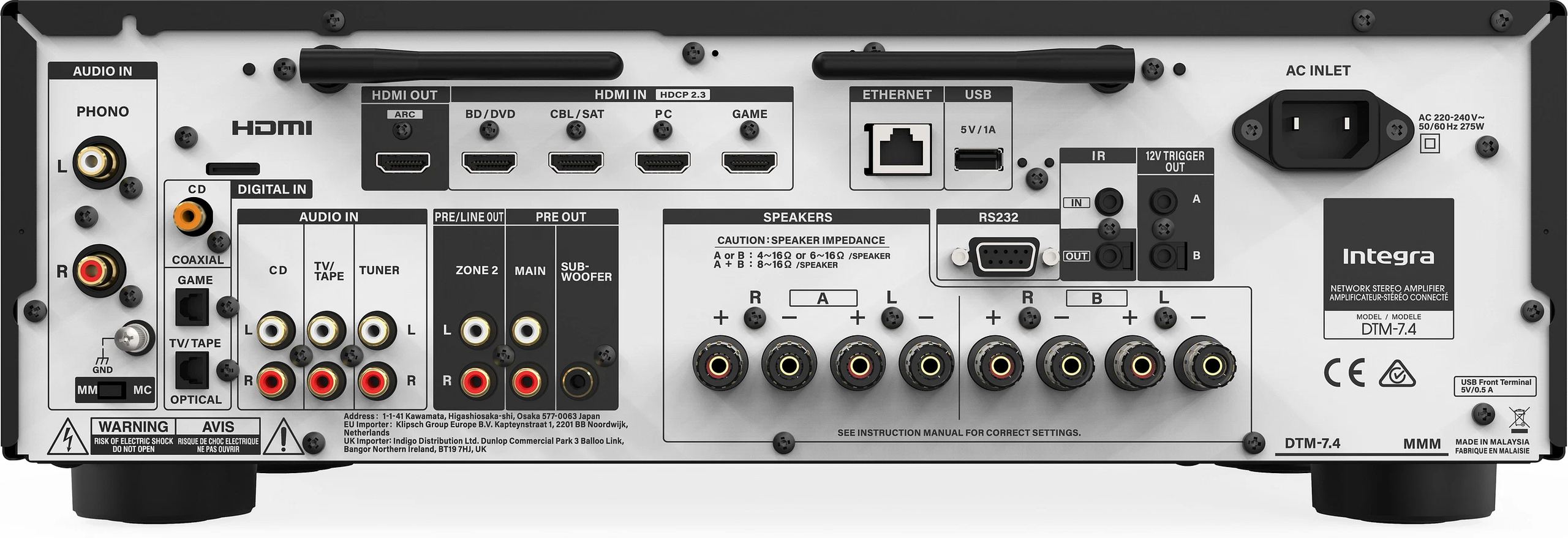

Právě zde se DTM-7.4 odlišuje od svého příbuzného Onkyo TX-8470. Zadní panel konektorů přidává port RS232, IR vstupy/výstupy a dva 12V spínací výstupy (triggery). Webové rozhraní umožňuje kompletní konfiguraci, stahování konfiguračních souborů a přístup k diagnostickým nástrojům (testovací obrazce, nastavení EDID/HDCP, virtuální dálkový ovladač).

Kompatibilita se systémy Control4, Crestron, Josh, Savant, OvrC a Domotz usnadňuje integraci do stávajících systémů chytré domácnosti. Zdokumentované API nabízí diskrétní příkazy pro téměř všechny funkce. Hlasoví asistenti Google Assistant a Siri jsou podporováni prostřednictvím platforem třetích stran.

Vícezónová konfigurace a A/B reprosvorky

Výstup Zone 2 napájí externí zesilovač v druhé místnosti, s výběrem zdrojů omezeným na tuner, analogové vstupy, optické/koaxiální digitální vstupy (stereo PCM), USB, síť a Bluetooth. Hlasitost této zóny zůstává na straně DTM-7.4 pevná: ovládá ji externí zesilovač.

Pozlacené reprosvorky akceptují dvě dvojice reproduktorů v konfiguraci A/B. Dva výstupy pro subwoofer umožňují připojit jeden nebo dva aktivní subwoofery.

Technické parametry

Audio

• Výstupní výkon: 110 W/kanál × 2 kanály (8 Ω, 20–20 kHz, 0,08 % THD)
• Frekvenční odezva: 5 Hz – 100 kHz (+1 / –3 dB v režimu Direct)
• Impedance reproduktorů: 4–16 Ω
• Ovládání tónů:
  • Basy (100 Hz): ±10 dB
  • Výšky (10 kHz): ±10 dB
• D/A převodník: 768 kHz / 32 bitů – AK4452

Konektory

• HDMI vstupy: 4 (kompatibilní s 8K až 40 Gbit/s a eARC)
• HDMI výstup: 1 (kompatibilní s 8K až 40 Gbit/s a eARC)
• Audio vstupy:
  • 3 analogové
  • 2 optické
  • 1 koaxiální
  • 1 phono MM/MC
  • USB přední a zadní
• Audio výstupy:
  • Hlavní a předzesilovač pro subwoofer
  • Předzesilovač / linkový výstup Zóna 2
• Síťové připojení: Wi-Fi, Ethernet
• AM/FM tuner
• Pozlacené reproduktorové svorky

Síť

• Certifikováno jako Roon Ready
• Streamování: integrovaný Chromecast audio, AirPlay 2
• Podporované služby: Spotify, Amazon Music HD, Tidal, Deezer, Pandora, TuneIn radio
• Bluetooth: SBC, AAC (přijímání z mobilních zařízení a počítačů)

Ovládání a údržba

• Webové rozhraní pro konfiguraci a stahování souborů
• Zobrazení IP adresy na předním panelu
• Konektivita: IP, RS232, IR vstup/výstup, 12V spouštěče
• Kompatibilní řídicí platformy: Control4 (C4), Crestron, OvrC, Domotz
• Integrované diagnostické nástroje:
  • Testovací vzorky
  • Nastavení EDID/HDCP
  • Virtuální dálkové ovládání
• Kompletní programovací rozhraní (API) s diskrétními příkazy
• Vlastní ovládací ovladače

Obecné parametry

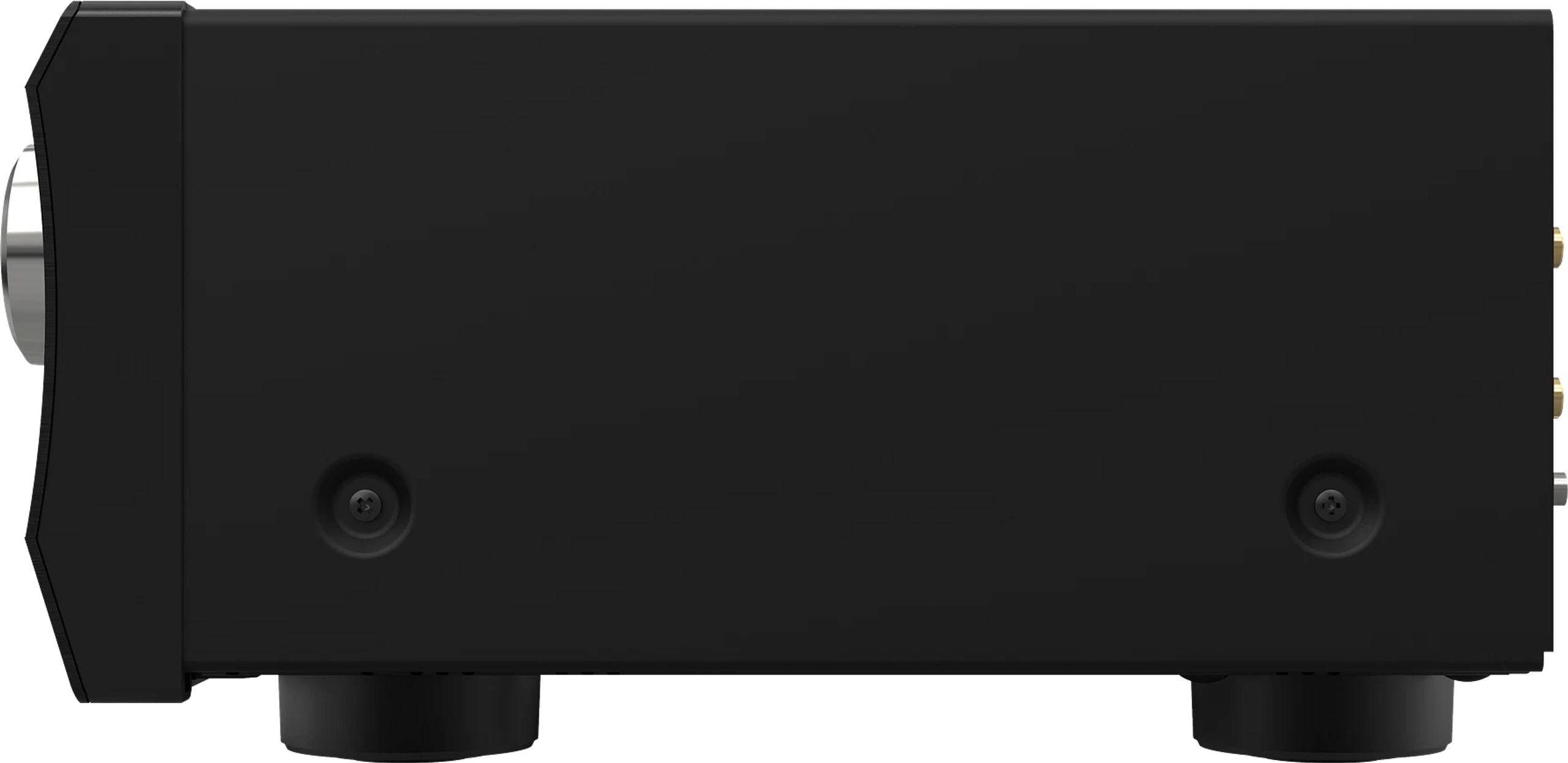

• Rozměry: 435 × 149 × 328 mm
• Hmotnost: 9,0 kg
• Spotřeba energie:
  • V provozu: 275 W
  • V pohotovostním režimu: 35 W
  • V hlubokém spánku: < 2 W
• Příslušenství: volitelná montážní sada do racku (IRK-155-3D)
