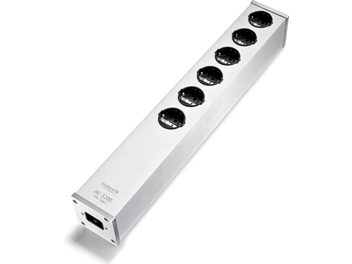

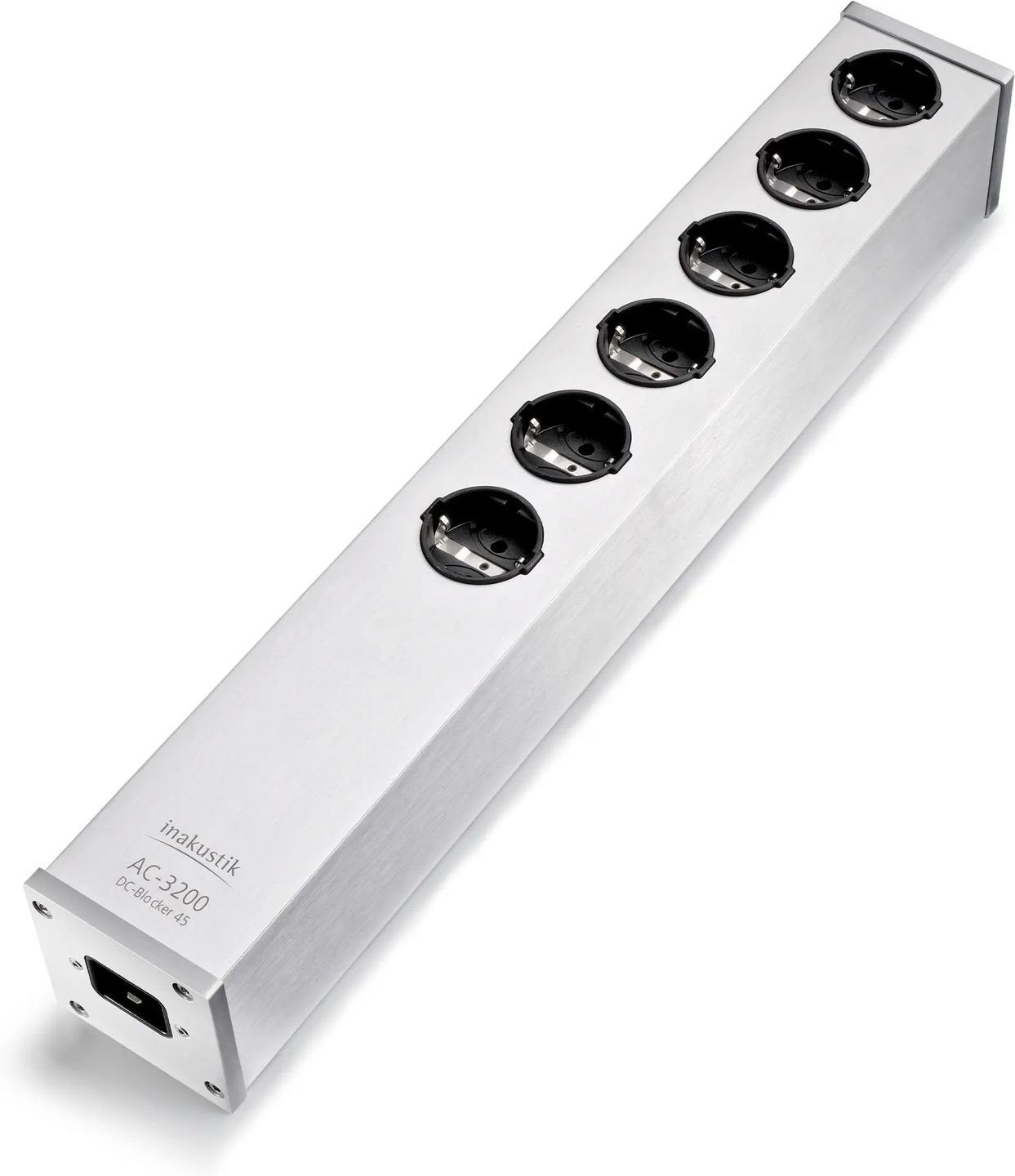

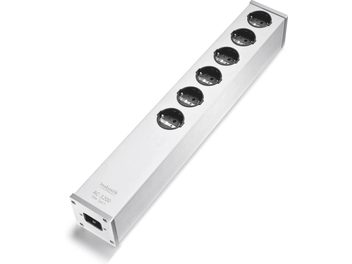

Inakustik AC-3200 DC-Blocker SCHUKO

Multipřipojovací zásuvka AC-3200 od Inakustik: Technické řešení pro problémy s DC složkou v domácí elektrické síti

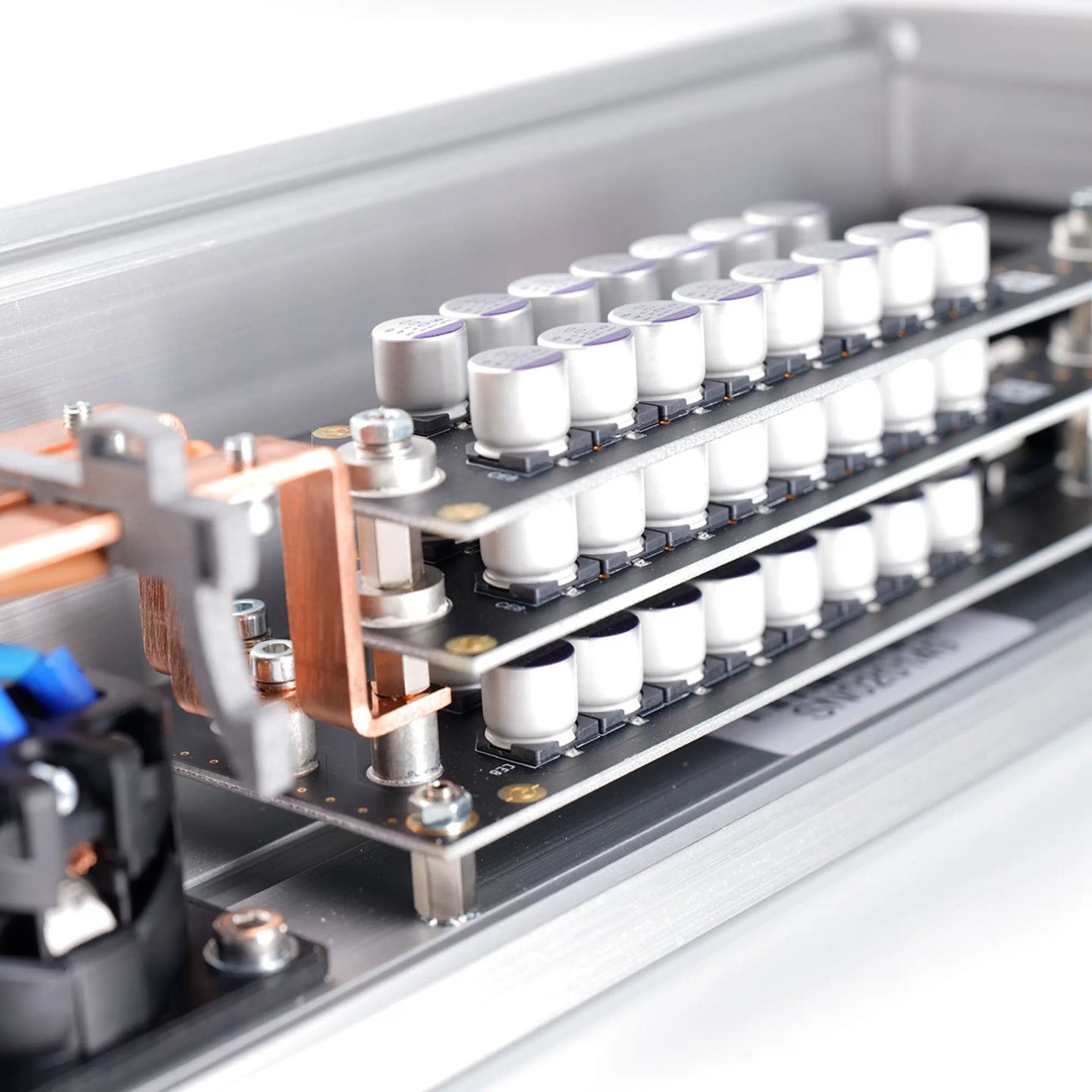

Multipřipojovací zásuvka AC-3200 od Inakustik představuje přesný technický přístup k řešení často neznámého, ale všudypřítomného problému v audio instalacích: přítomnosti stejnosměrné složky v domácí elektrické síti. Tato zásuvková lišta integruje technologii filtrování DC, která chrání toroidní transformátory hi-fi zařízení před magnetickou saturací, čímž eliminuje nežádoucí mechanické bzučení a optimalizuje zvukové výkony systému.

Problém DC offsetu v napájecí síti

Mnoho moderních domácích spotřebičů neúmyslně vytváří asymetrii ve střídavém proudu elektrické sítě. Spínané napájecí zdroje, stmívače, mikrovlnné trouby a některé domácí spotřebiče spotřebovávají pouze jednu půlvlnu sinusového signálu, čímž vytvářejí nežádoucí stejnosměrnou složku. Tato porucha, i když se zdá být malá (několik set milivoltů), způsobuje zvláště rušivé slyšitelné efekty na audio zařízeních vybavených toroidními transformátory.

Když toroidní transformátor pracuje s touto asymetrií, jeho magnetické jádro vstupuje do částečné saturace. Tento jev magnetostrikce způsobuje mikroskopické fyzikální změny jádra, které se projevují jako slyšitelné mechanické bzučení přímo vyzařované skříní zařízení. Transformátory s vysokým výkonem (500 VA a více) jsou zvláště citlivé kvůli nízkému odporu primárního vinutí. Kromě zvukového rušení tato asymetrická saturace snižuje účinnost transformátoru, zvyšuje jeho provozní teplotu a může zavádět zkreslení do audio signálu.

Technická architektura a německý design

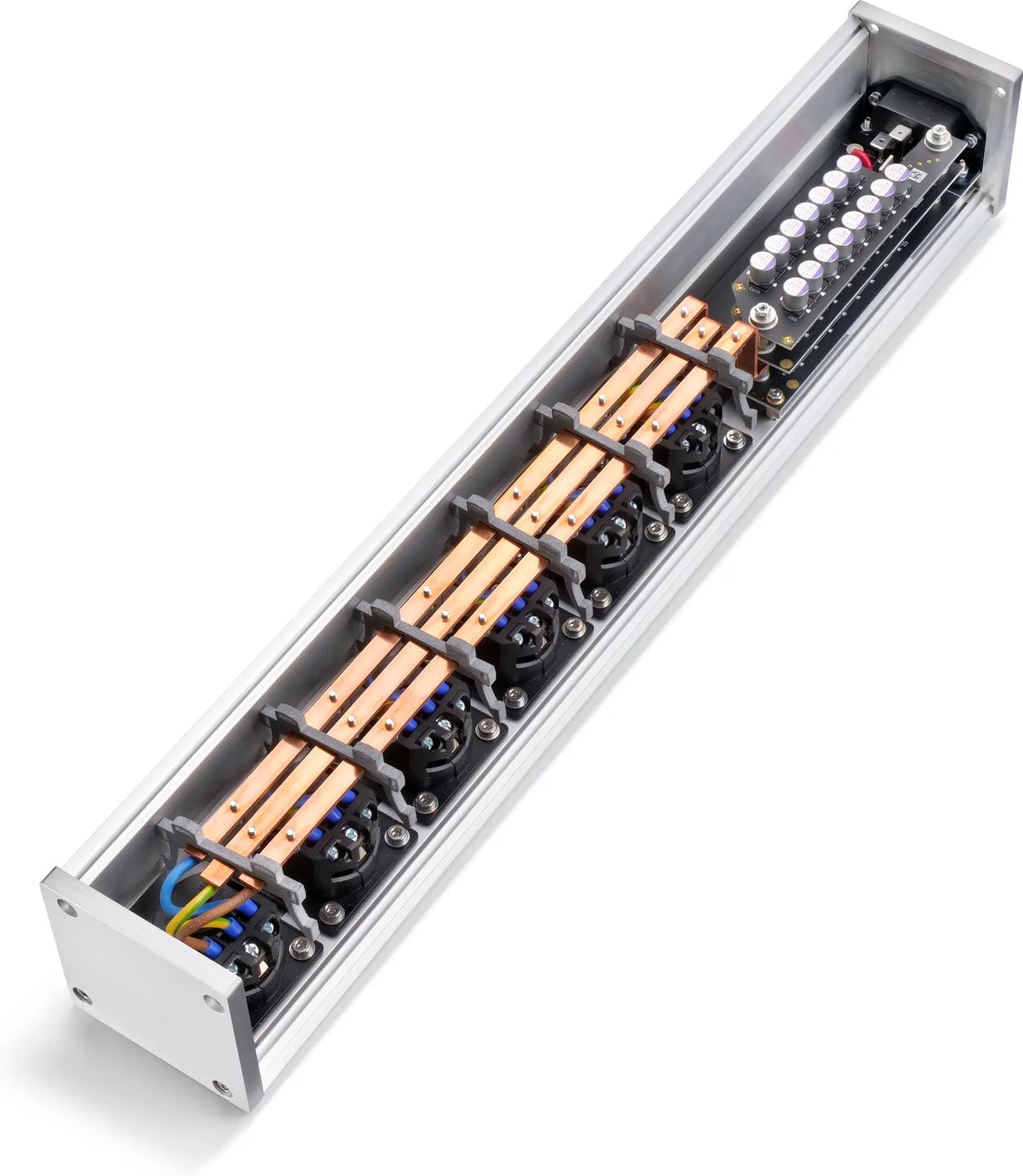

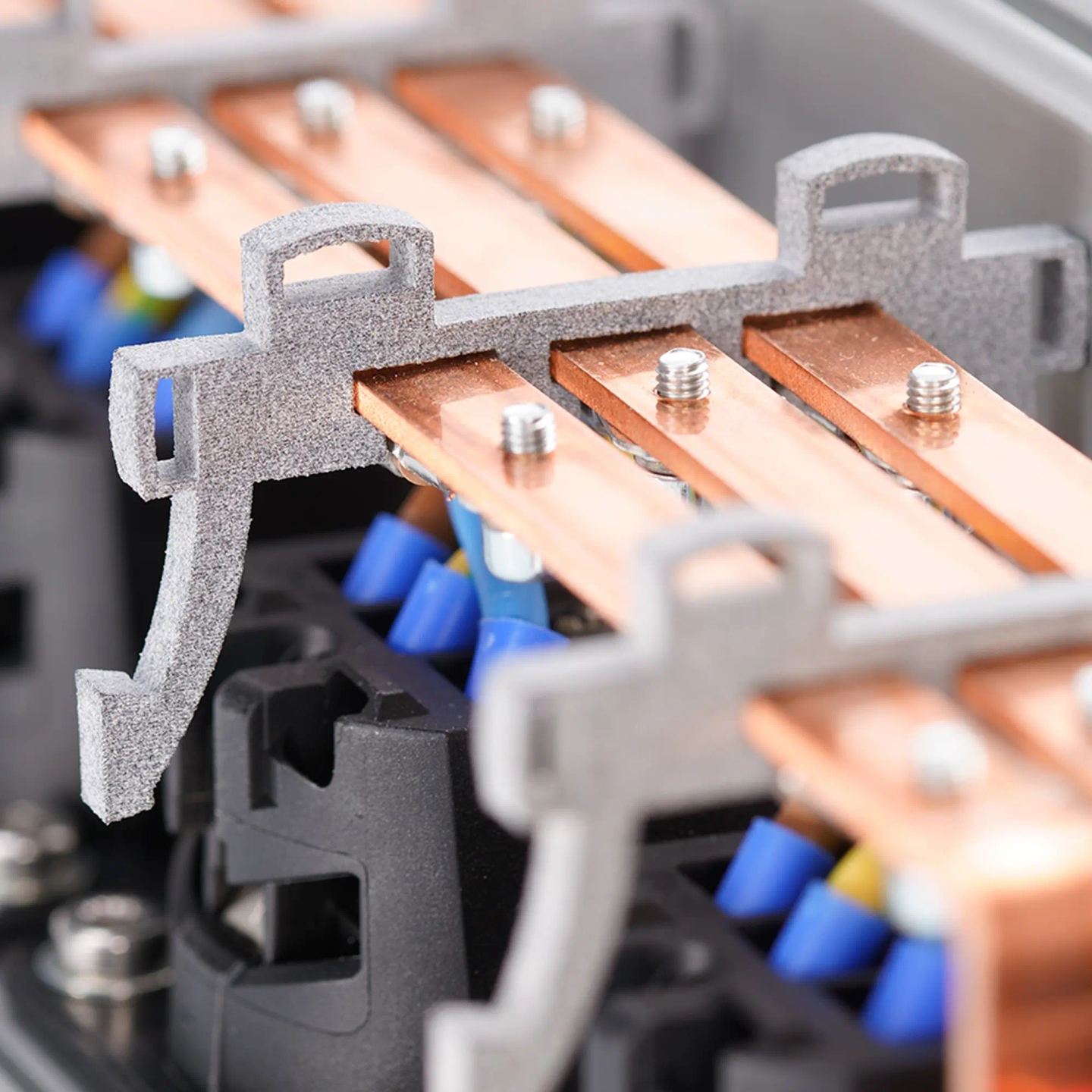

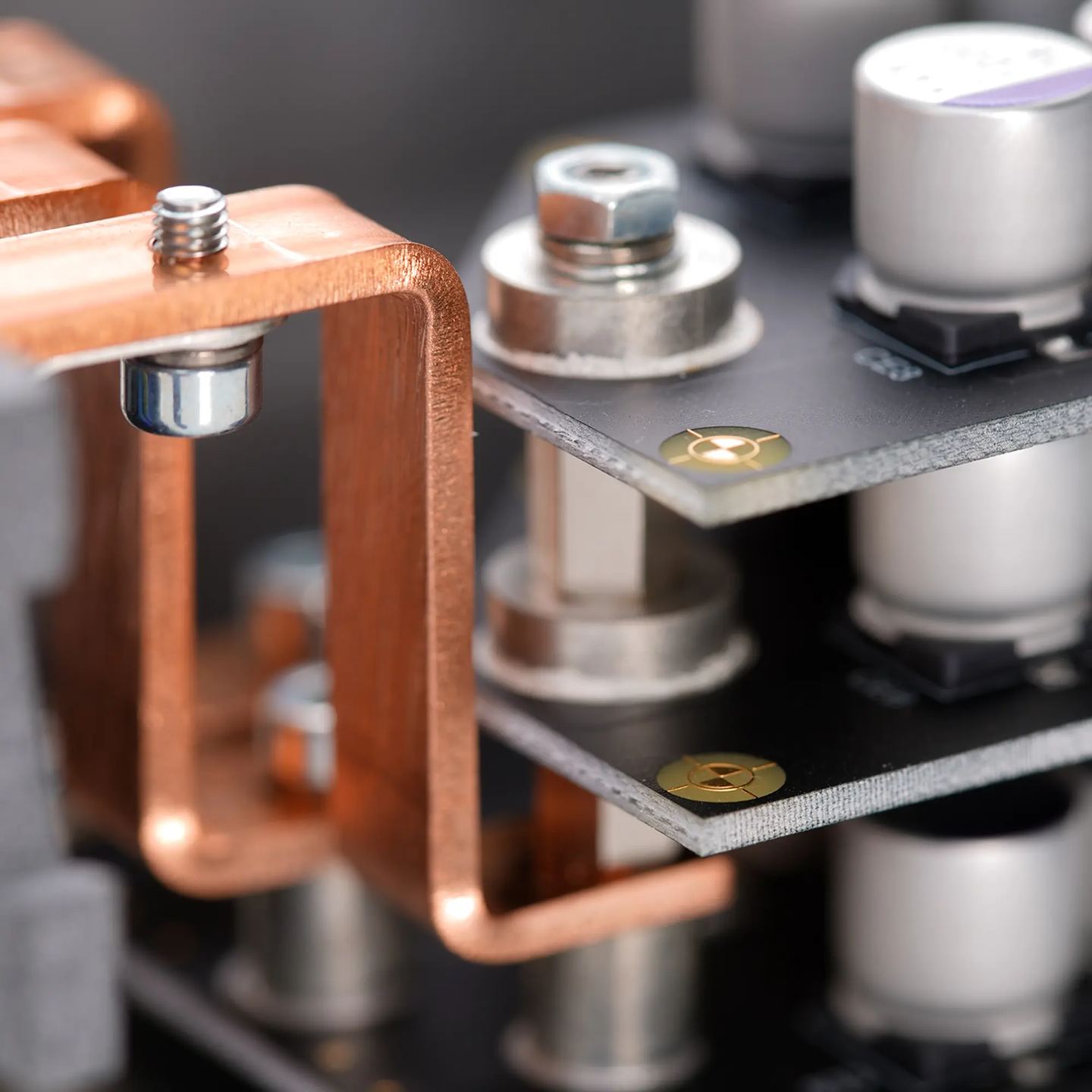

AC-3200 ztělesňuje výrobní filozofii Inakustik, kde je každý prvek navržen a smontován v dílnách v Ballrechten-Dottingen v Černém lese. Vnitřní struktura je založena na měděných sběrnicích s průřezem 16 mm², což zajišťuje optimální vodivost a stabilní distribuci proudu až do maximálního zatížení 3680 wattů. Tato masivní architektura minimalizuje odporové ztráty a poklesy napětí, i při vysokých proudových nárocích typických pro výkonové zesilovače.

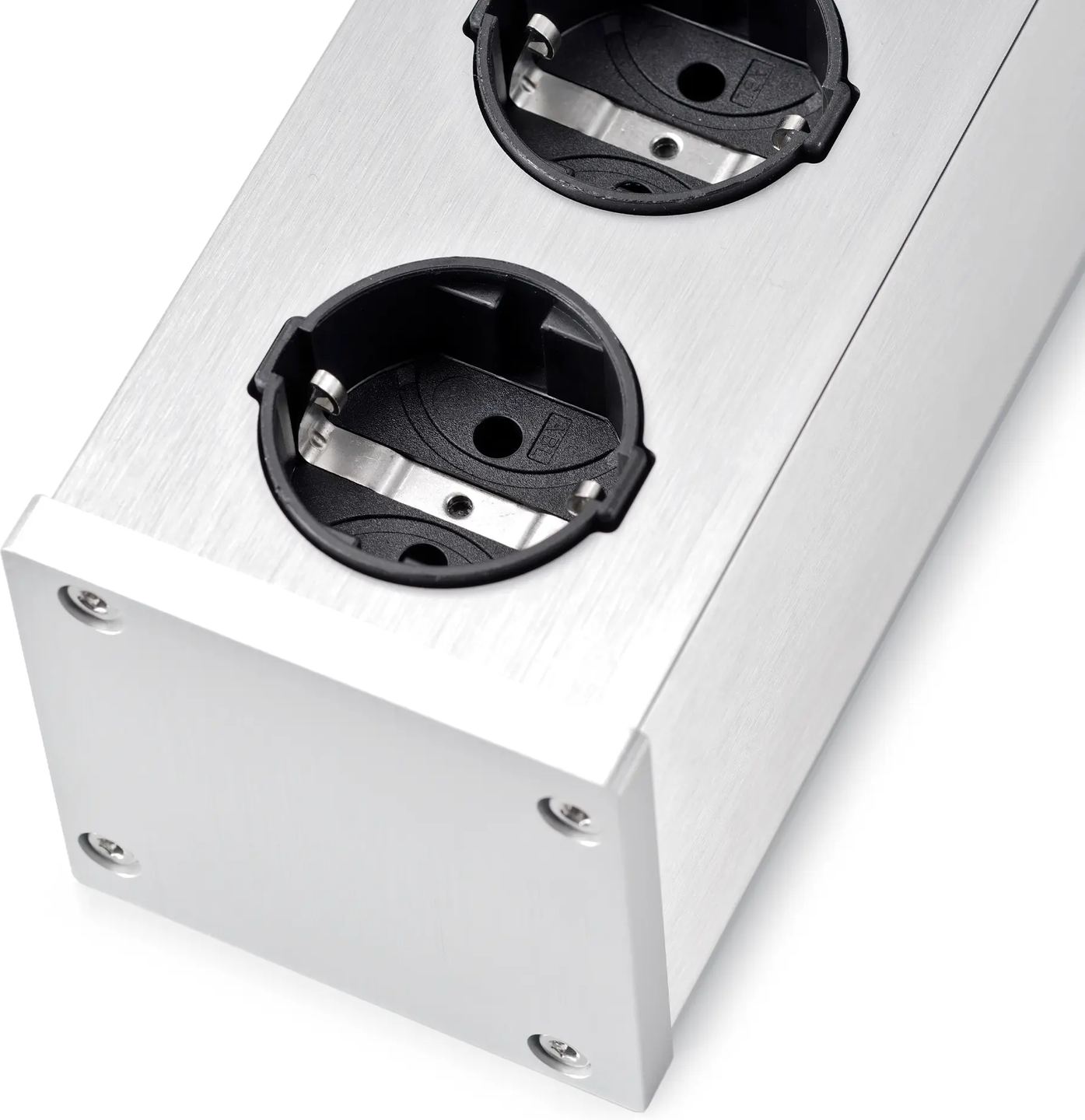

Hliníkové kartáčované pouzdro není jen estetický obal. Jeho robustní konstrukce účinně chrání vnitřní komponenty a zároveň poskytuje přirozené odvod tepla. Šest vysoce kvalitních zásuvek SCHUKO je přímo připájeno k měděným sběrnicím, čímž jsou eliminovány mezilehlé spoje, které by mohly zavádět parazitní odpory. Napájení je realizováno přes vysokokapacitní konektor IEC C20, profesionální standard umožňující použití silných napájecích kabelů.

Tři verze přizpůsobené specifickým potřebám

Inakustik nabízí AC-3200 ve třech variantách, každá optimalizovaná pro různé systémové konfigurace. Verze DC-15 je vstupní model, ideální pro kompaktní systémy a menší instalace, kde je problém s DC omezený. DC-30 s dvojnásobnou kapacitou je vhodná pro středně velké systémy vyžadující větší dynamickou rezervu. DC-45, maximální verze s trojnásobnou kapacitou, je určena pro nejnáročnější high-end instalace s několika výkonnými zařízeními.

Toto rozdělení se netýká příkonu - všechny tři verze podporují stejně 3680 wattů - ale kapacity filtrování DC. Systémy s mnoha výkonnými toroidními transformátory zvláště ocení vyšší verze, které zajišťují úplné odstranění DC offsetu i v nejnepříznivějších podmínkách elektrické sítě.

Výrobní proces a kontrola kvality

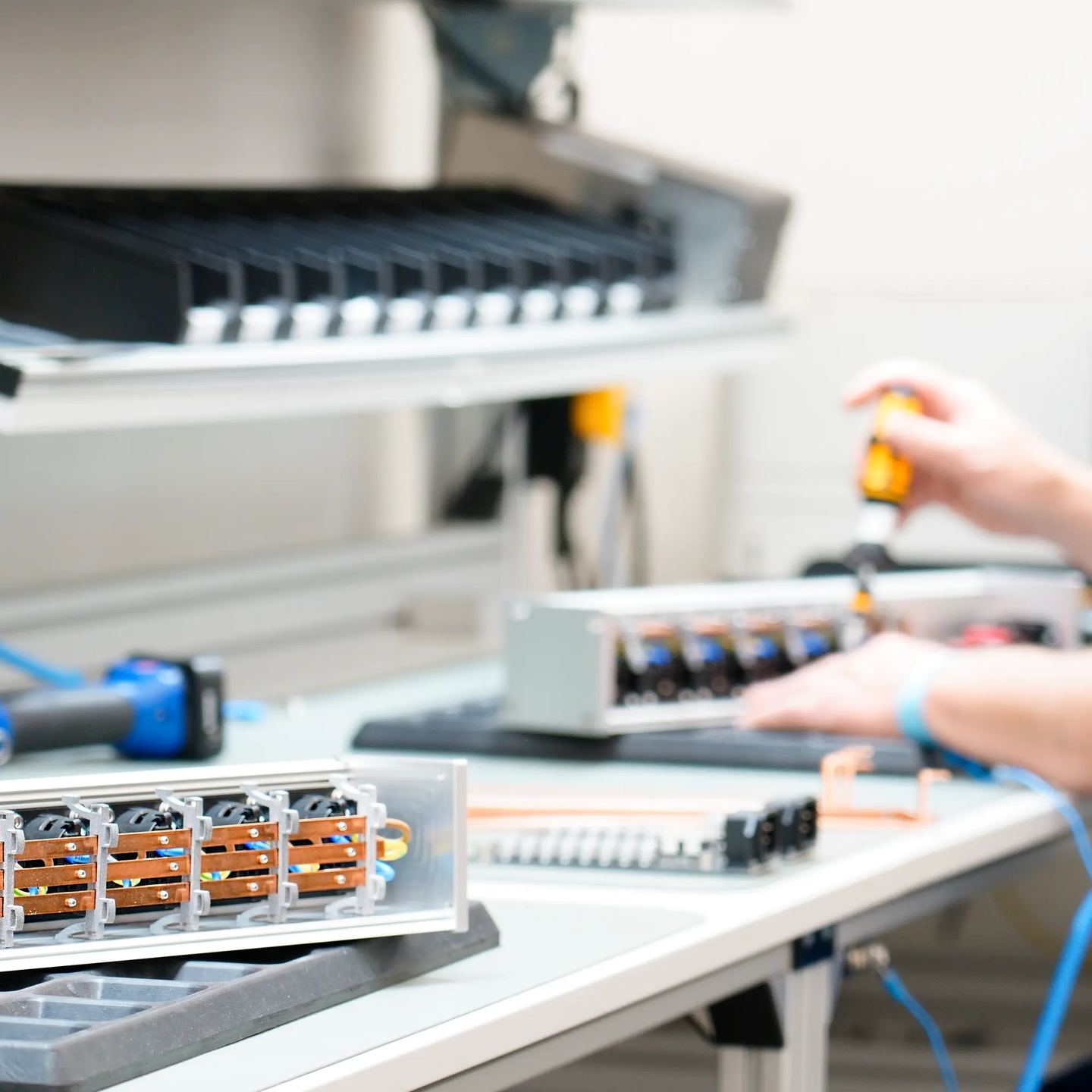

Každý AC-3200 prochází přísným výrobním protokolem v dílně v Ballrechten-Dottingen. Ruční montáž umožňuje neustálou vizuální kontrolu každého spoje a připojení. Technici, z nichž někteří pracují pro společnost více než tři desetiletí, pečlivě sestavují každou zásuvkovou lištu podle dlouhodobě zdokonalovaných postupů.

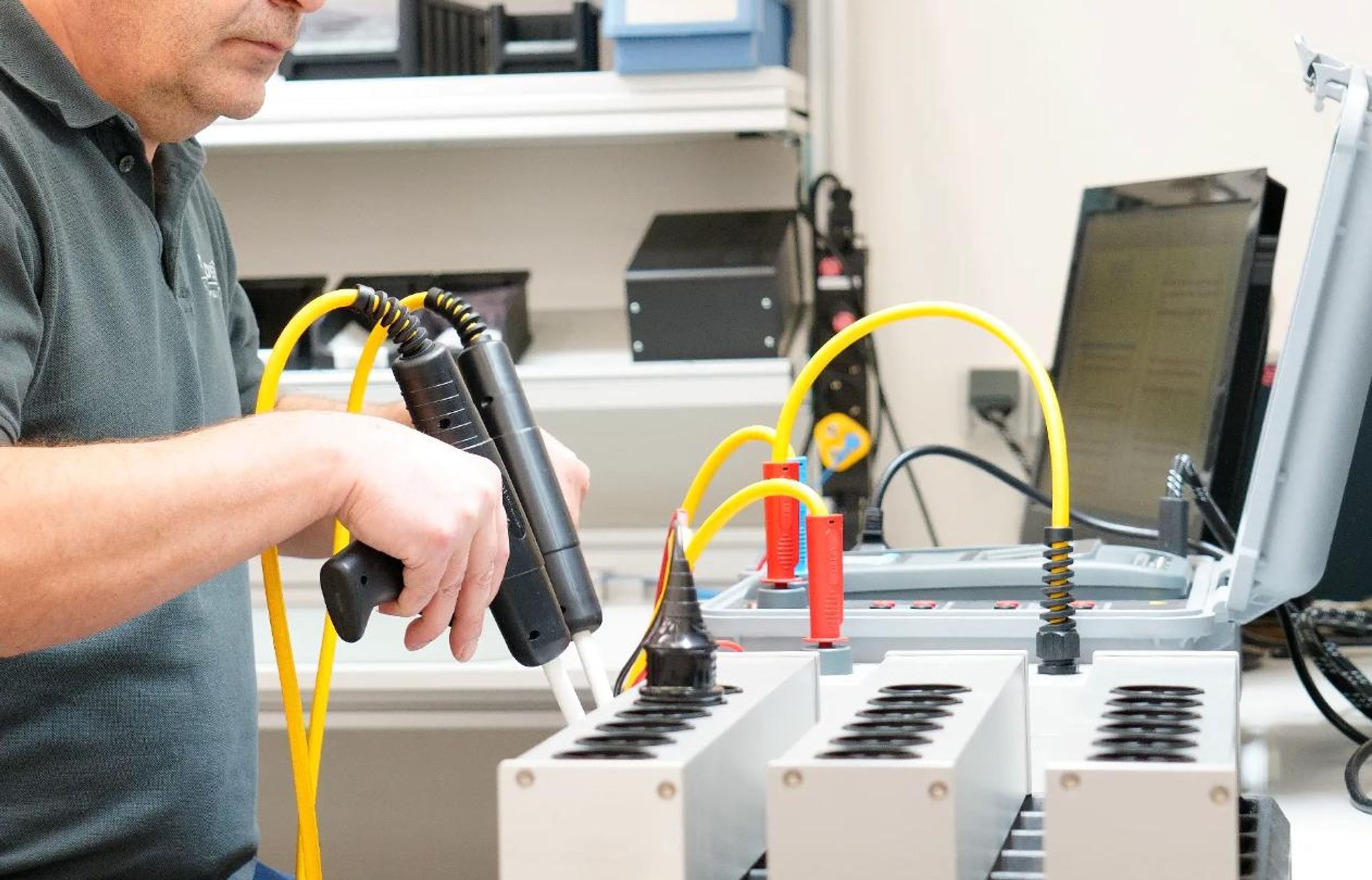

Individuální kontrola kvality je klíčovou závěrečnou fází. Každý kus podstupuje elektrické testy podle nejpřísnějších norem CE: test kontinuity ochranného vodiče vysokým proudem, měření izolace při vysokém napětí (dielektrický test) a kompletní funkční kontrolu. Tento jednotkový přístup, na rozdíl od vzorkové kontroly, zaručuje, že každý dodaný AC-3200 splňuje uvedené specifikace a bude spolehlivě fungovat po mnoho let.

Technické parametry

Elektrické specifikace

• Maximální celkový výkon: 3680 W (230 V AC / 16 A)
• Jmenovité napětí: 250 V AC
• Jmenovitá frekvence: 50 / 60 Hz
• Počet zásuvek: 6 x vysokokvalitní SCHUKO

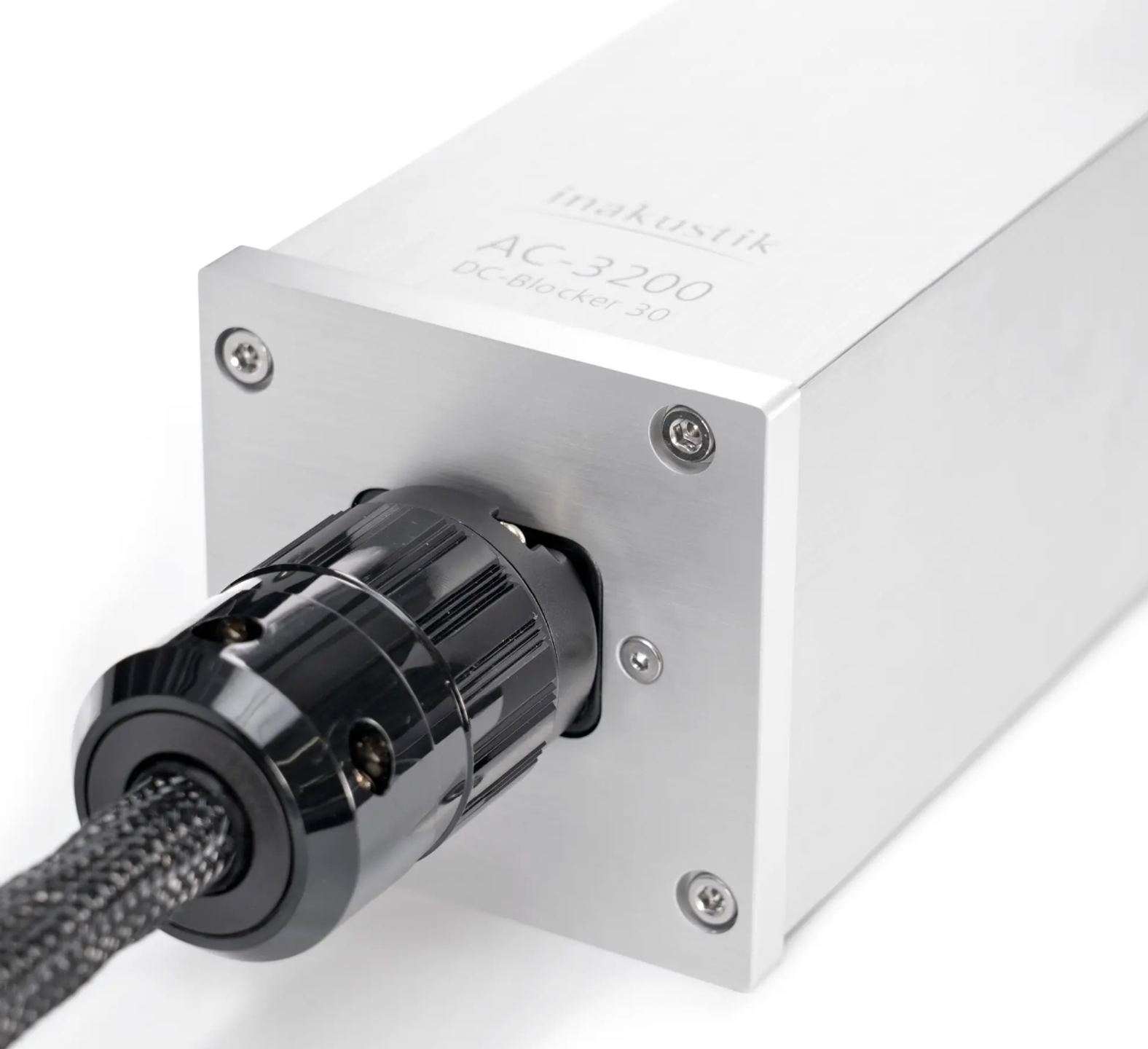

• Typ síťového připojení: vysokokapacitní IEC C20
• Třída ochrany: třída 1

Konstrukce a materiály

• Vnitřní sběrnice: průřez 16 mm² z čisté mědi
• Kryt: odolný a elegantní kartáčovaný hliník
• Rozměry: 512 x 77 x 77 mm
• Vysokokvalitní zásuvky pro stabilní rozvod proudu
• Robustní konstrukce pro optimální vodivost

Verze a filtrační kapacity

• DC-15: standardní filtrace
  • Doporučeno pro kompaktní hi-fi systémy a skromné konfigurace
• DC-30: střední kapacita
  • Doporučeno pro střední hi-fi systémy vyžadující více dynamiky
• DC-45: maximální kapacita
  • Doporučeno pro náročné high-end hi-fi systémy

Doporučené aplikace

• Analogový filtr (typ I): ideální pro zesilovače, předzesilovače, gramofony
• Digitální filtr (typ II): optimální pro síťové přehrávače, D/A převodníky, streamery

Funkce a výhody

• Filtrace stejnosměrných složek: odstraňuje DC offset v síti, zabraňuje saturaci toroidních transformátorů a eliminuje nežádoucí bzučení
• Zlepšení kvality zvuku: symetrické a stabilní napájení pro čistší, dynamičtější a přesnější zvuk
• Integrovaná ochrana: proti přetížení, přepětí a blokování stejnosměrné složky podle verze
• Jednoduchá instalace: kompaktní a robustní design vhodný pro komplexní audiofilní systémy

Bezpečnost a shoda

• Integrovaná ochrana proti přepětí
• Certifikace CE v souladu s přísnými elektrickými normami
• Shoda: CE, REACH, RoHS
• Zajištění stabilního napájení i při špičkách spotřeby

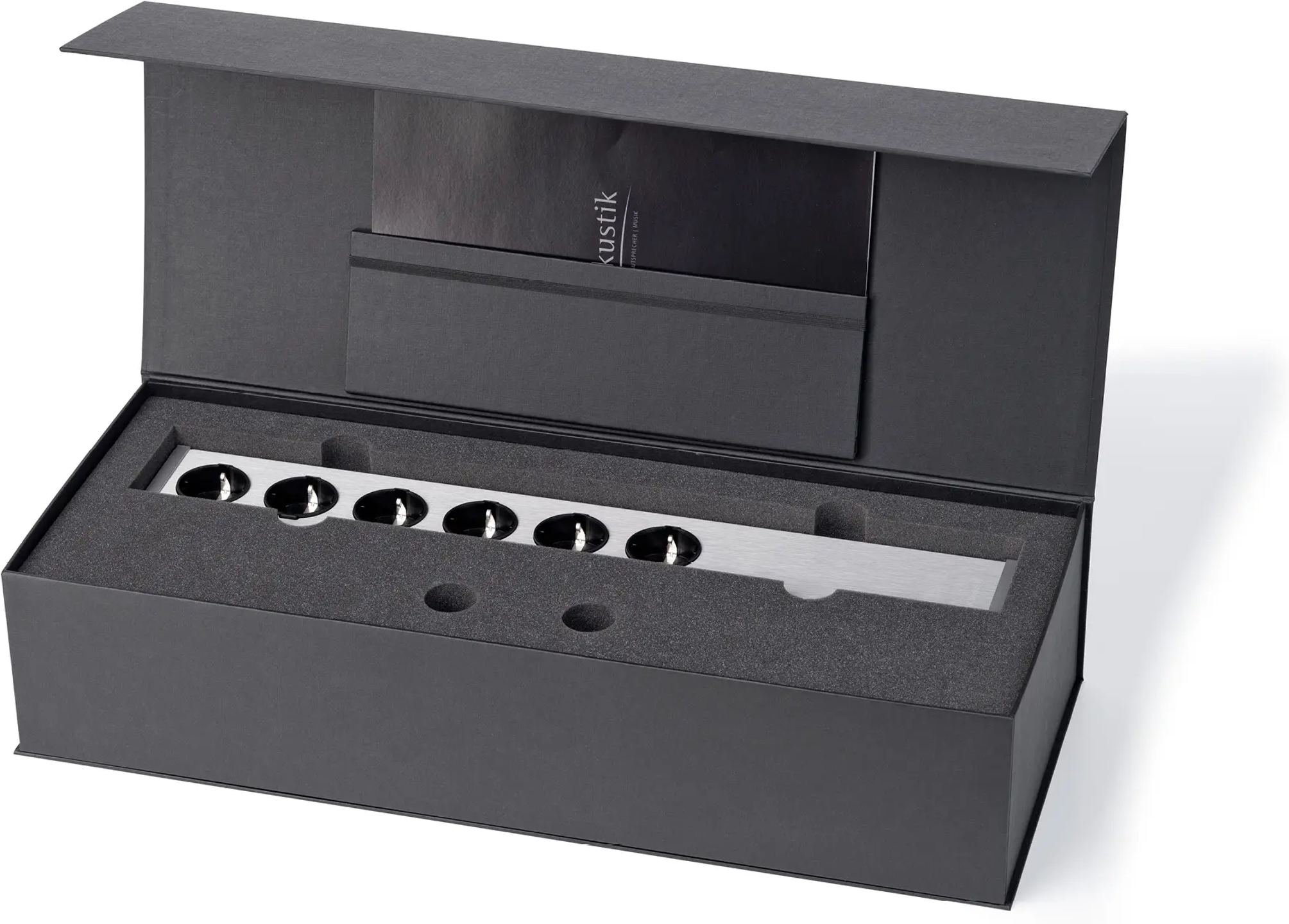

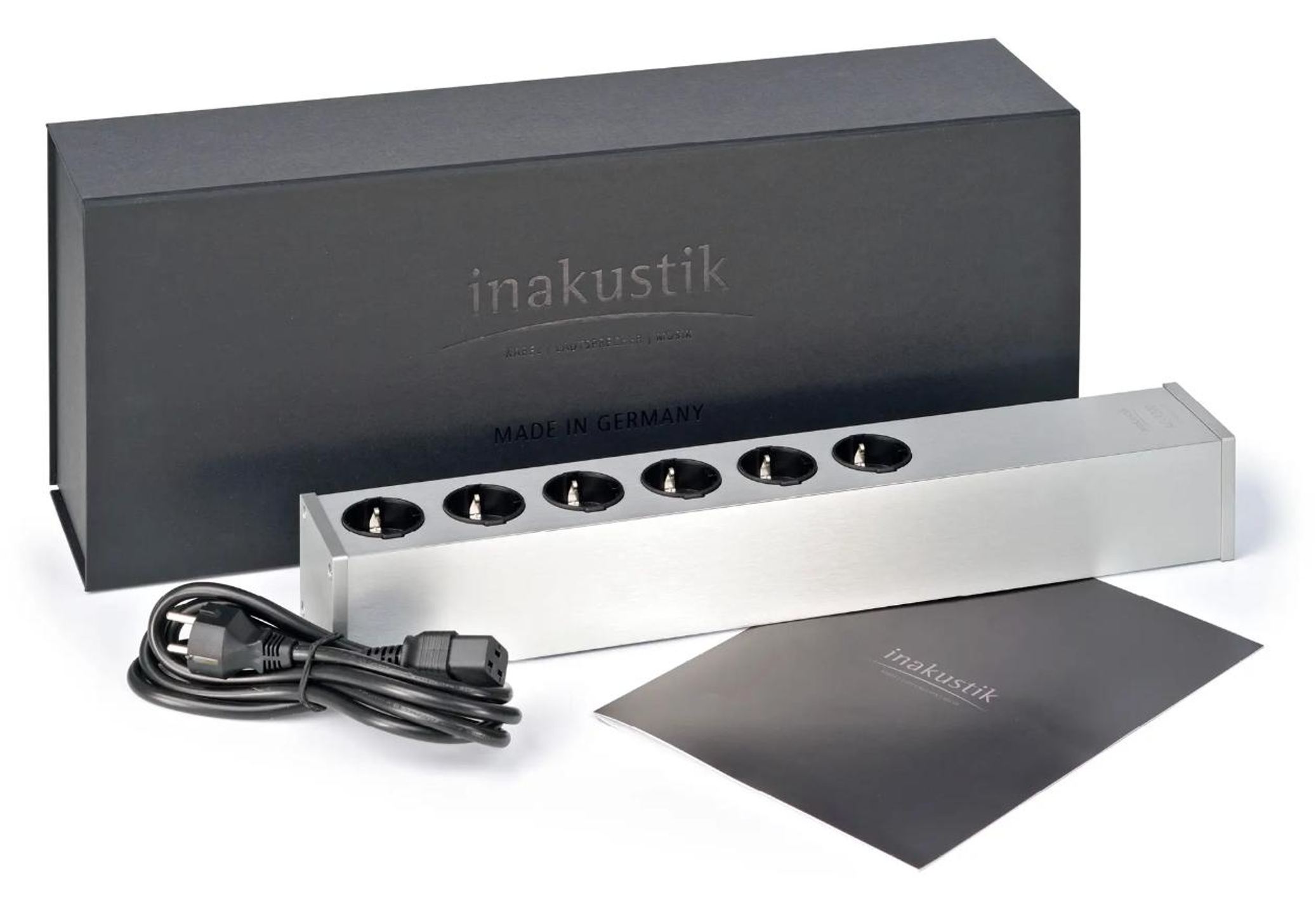

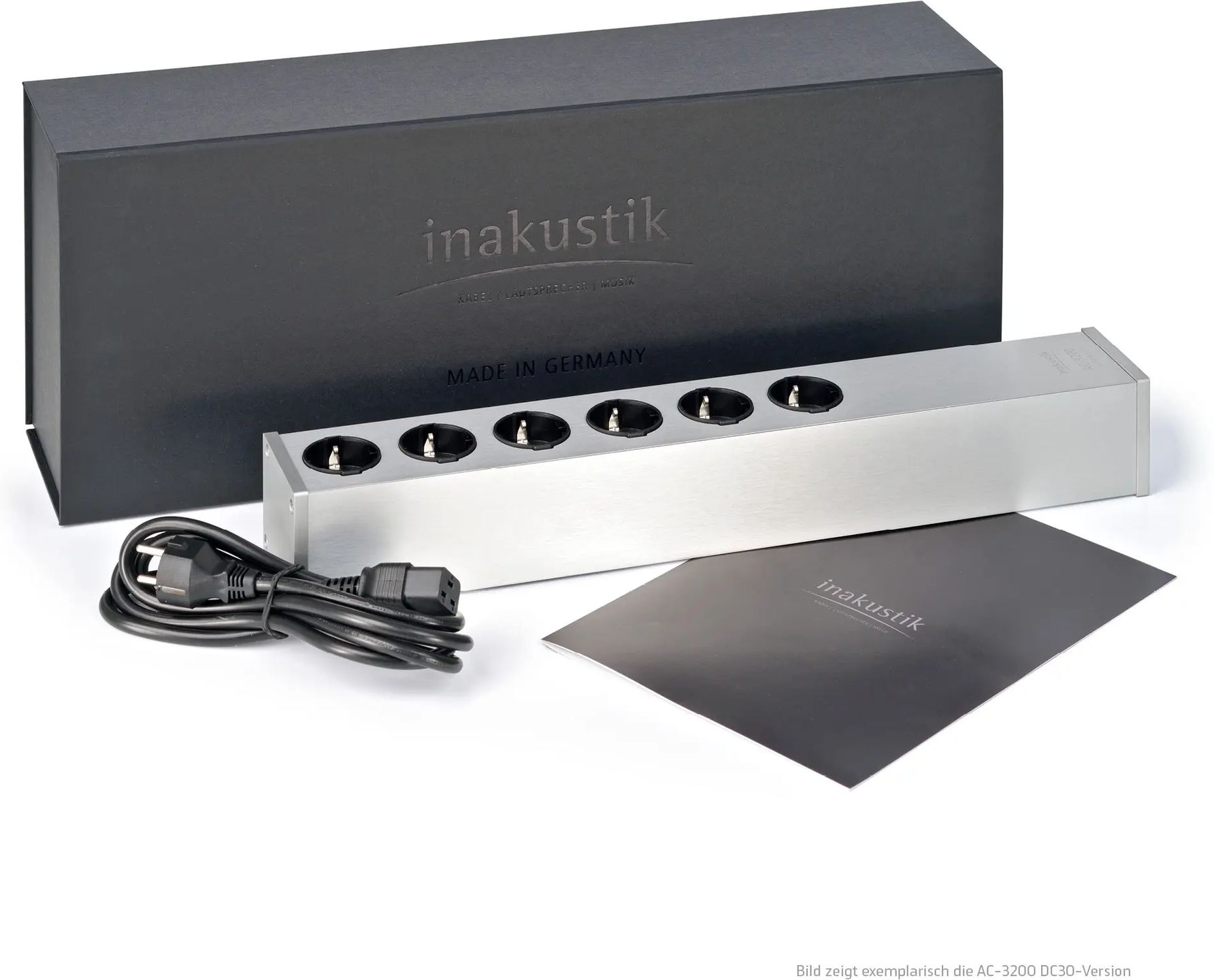

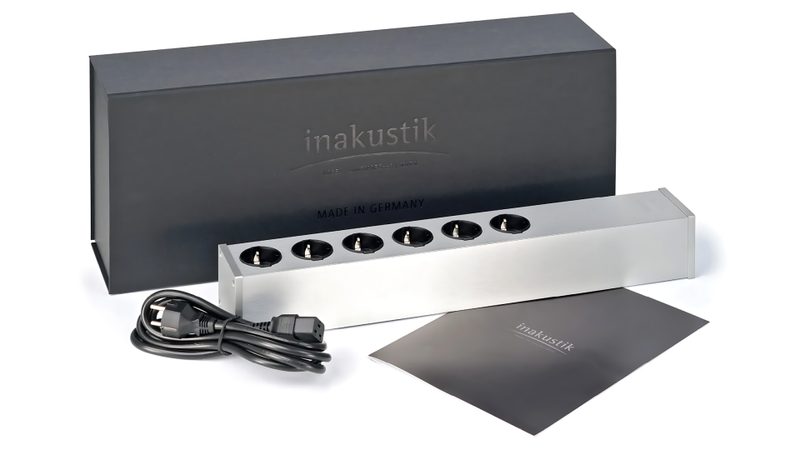

Obsah dodávky

• 1 x síťová zásuvka AC-3200 s filtrem blokujícím stejnosměrnou složku (volená verze)
• Návod k použití a technický list
• Zákaznický servis a technická podpora k dispozici
• Možnost bezplatné zkušební poslechové zkoušky

Obecné informace

• Označení produktu: AC-3200 vysokokvalitní síťová zásuvka
• Číslo produktu: 007632000
• Dostupné verze: DC-15, DC-30, DC-45
• Úroveň kvality: audiofilní reference
• Výroba: 100 % made in Germany
• Kompletní vývoj interně: od konceptu přes prototypy až po montáž v německé dílně
• Přísná kontrola kvality: individuální testy CE (kontinuita, vysokonapěťová izolace, ochrana vodičů)
