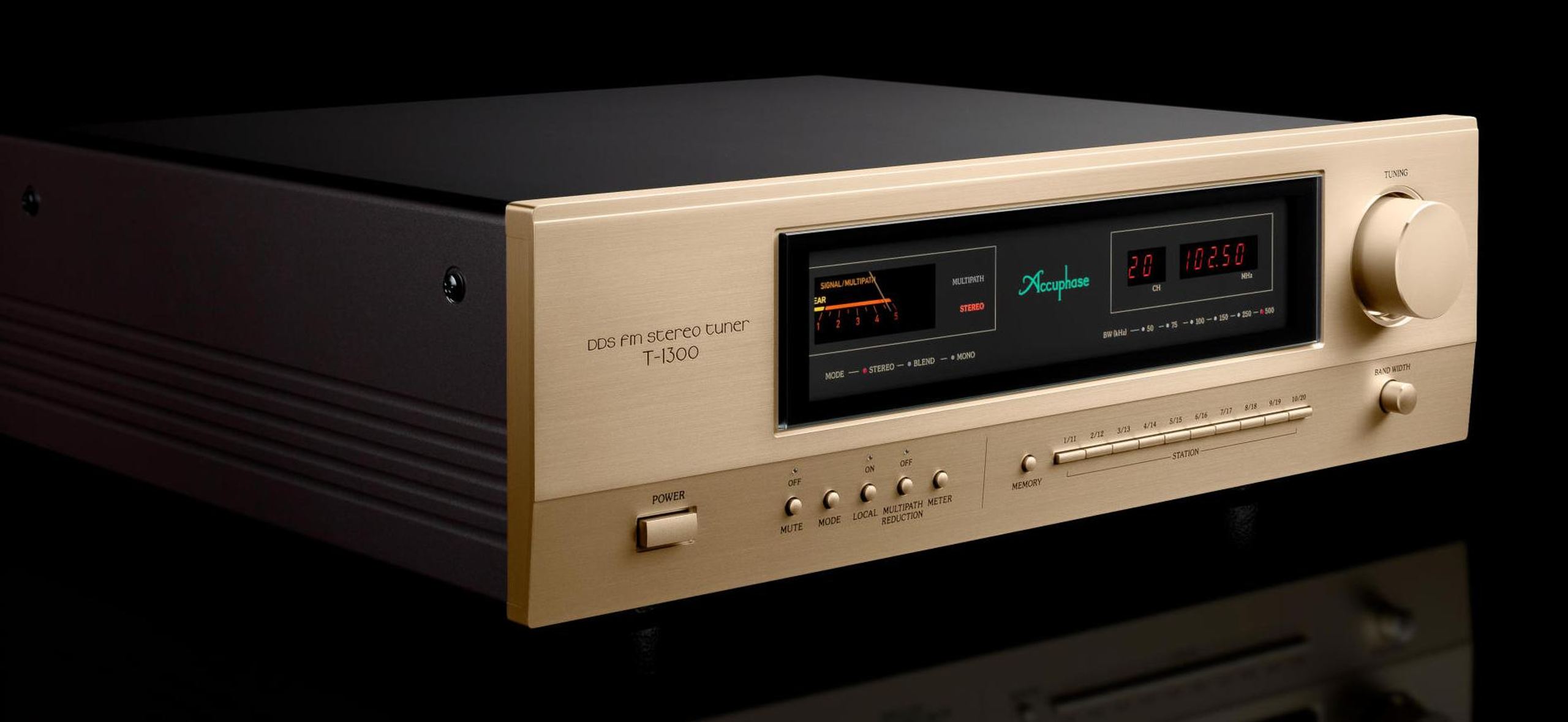

Accuphase T-1300

T-1300 od Accuphase představuje vyvrcholení desetiletí zkušeností s návrhem referenčních FM tunerů. Tento nejnovější model japonské řady integruje exkluzivní DDS lokální oscilátor, DSP s pozoruhodnou sofistikovaností a vstupní analogovou sekci navrženou podle přísných standardů. S poměrem signál/šum 94 dB v mono režimu a schopností udržet stereo separaci 65 dB tento tuner předefinuje standardy FM příjmu pro nadšence, kteří hledají bezkompromisní zvukovou reprodukci.

DDS oscilátor: technologické srdce T-1300

T-1300 využívá technologii DDS (Direct Digital Synthesis) pro svůj lokální oscilátor, což radikálně mění čistotu signálu již ve fázi převodu frekvence. Na rozdíl od tradičních analogových oscilátorů, které nevyhnutelně generují fázový šum a parazitní harmonické, systém DDS produkuje sinusoidální vlnu matematické čistoty. Tato architektura používá hlavní hodiny s frekvencí 196,608 MHz, které následně generují signál lokálního oscilátoru přes 14bitový digitálně-analogový převodník pracující na 786,432 MHz.

Tato výrazně zvýšená vzorkovací frekvence umožňuje mimořádně účinné potlačení parazitních složek. Výsledný signál vykazuje pozoruhodnou frekvenční stabilitu, prakticky eliminující jakýkoli tepelný drift, který ovlivňuje konvenční tunery. Absence nežádoucích frekvenčních modulací v signálu lokálního oscilátoru přímo vede k podstatnému zlepšení poměru signál/šum, dosahujícího 94 dB v mono režimu - hodnoty, která řadí T-1300 na vrchol své kategorie.

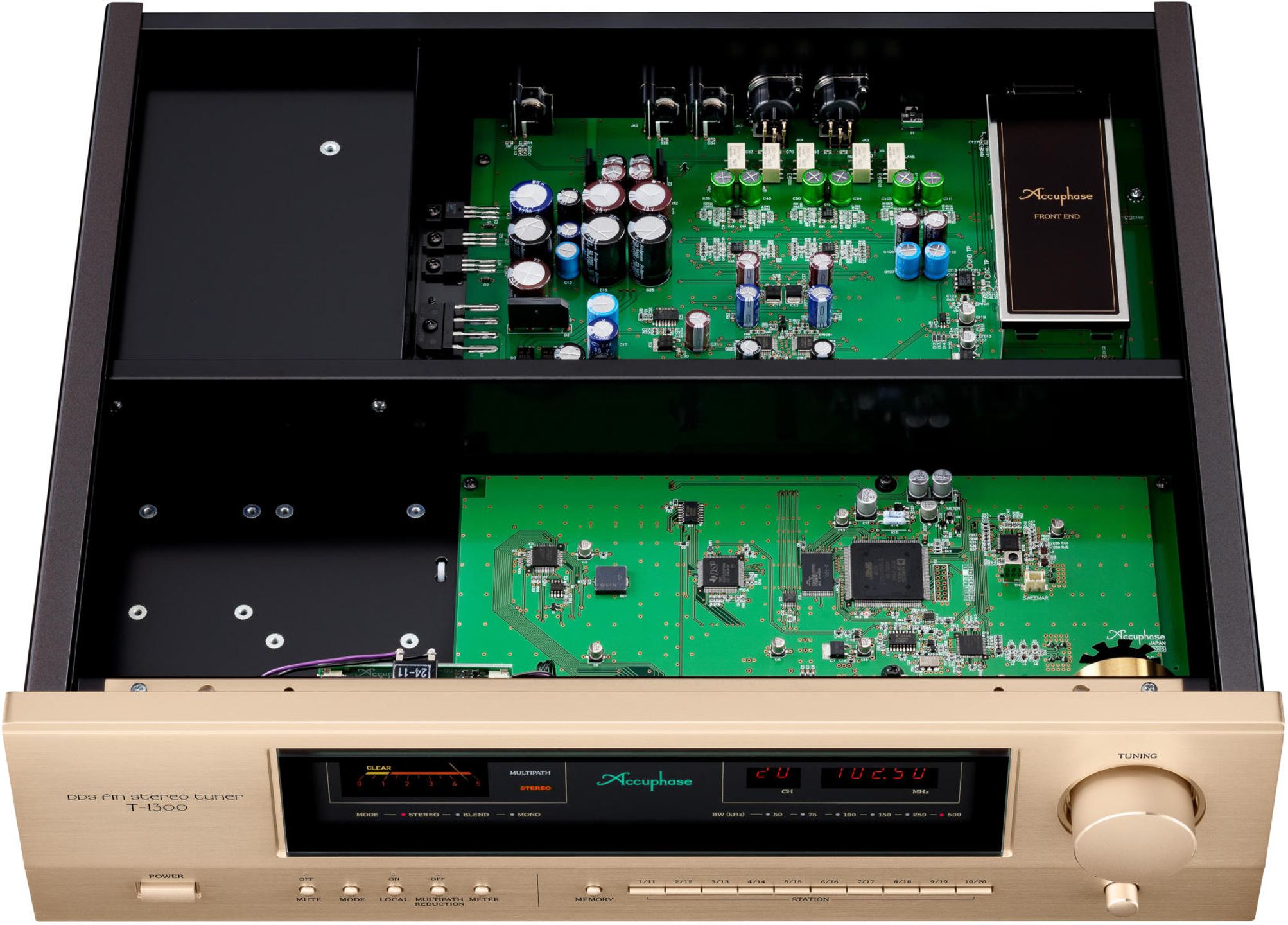

Předzesilovač T-1300 využívá dvojitou laděnou obvodovou architekturu ve dvou stupních, konfiguraci, která mu poskytuje výjimečnou odolnost vůči silným signálům. MOSFET tranzistory s dvojitou branou a nízkým šumem použité ve stupni RF zesílení byly vybrány pro své lineární charakteristiky a minimální šumový faktor. RF cívky s rozloženým vinutím, jejichž transformační poměr byl optimalizován speciálně pro tuto aplikaci, přispívají k maximalizaci citlivosti při zachování integrity signálu.

DSP architektura a digitální zpracování signálu

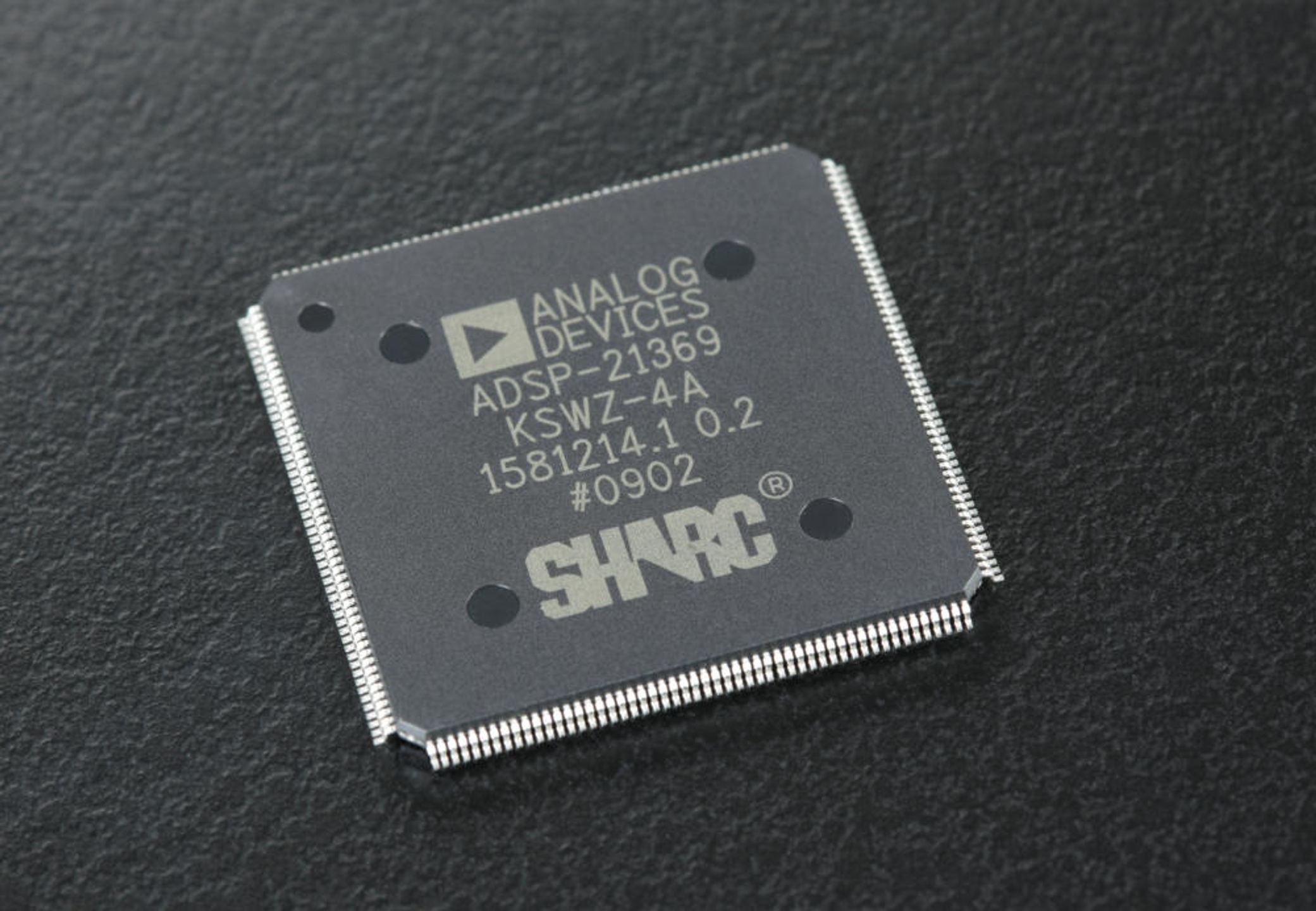

Hlavní inovace T-1300 spočívá v úplné implementaci zpracování signálu v digitální doméně po mezifrekvenčním stupni. Vysokorychlostní DSP procesor zajišťuje všechny kritické funkce: proměnné IF filtrování, potlačení multipath, FM demodulaci a stereo demodulaci DS-DC. Tento softwarový přístup umožňuje dosáhnout teoreticky dokonalých výkonů, osvobozených od omezení a tolerancí analogových komponentů.

Digitální IF filtr nabízí šest volitelných šířek pásma: 50, 75, 100, 150, 250 a 500 kHz. Tato flexibilita umožňuje přesně přizpůsobit selektivitu podmínkám příjmu. V hustém městském prostředí, kde sousední stanice mohou způsobovat interference, úzká pásma 50 nebo 75 kHz účinně izolují požadovaný signál. Pro silnou místní stanici bez interferencí pásmo 500 kHz zachovává celý audio spektra, zajišťující reprodukci absolutní průhlednosti.

Funkce MPR (Multipath Reduction) v reálném čase analyzuje složky signálu, aby identifikovala a potlačila odražené vlny. Tyto odrazy, způsobené budovami nebo terénem, normálně generují zkreslení a zhoršení stereo separace. DSP zpracování vypočítává potřebné korekce s přesností, kterou může poskytnout pouze digitální doména, obnovující tak původní čistotu signálu.

DS-DC demodulace: revoluční přístup

Technologie DS-DC (Direct Synthesis - Double Cancellation) vyvinutá společností Accuphase představuje základní pokrok v stereo demodulaci. Tento přístup kombinuje dvě hlavní inovace prováděné výhradně digitálním výpočtem v DSP.

Přímá syntéza pilotního signálu je první inovací. Konvenční tunery používají PLL smyčku k extrakci 19 kHz pilotního tónu, ale tato metoda je problematická, když úroveň pilotního signálu klesá, což vede k šumu a zhoršení separace. Systém DS-DC identifikuje tvar pilotní vlny přímo ve vstupním signálu a matematicky ji regeneruje. Tento přístup udržuje výjimečnou stereo separaci i při slabých nebo zašuměných signálech.

Dvojité potlačení diafonie představuje druhý pilíř této technologie. Po počátečním rozdělení levého a pravého kanálu obvod aplikuje algoritmus potlačení diafonie, který bere v úvahu fázové složky. Tento dvojí přístup prakticky eliminuje veškerou interferenci mezi kanály, což vede k separaci 65 dB při 1 kHz - hodnotě, která výrazně překonává nejlepší analogová řešení.

Převodní sekce a výstupní stupeň

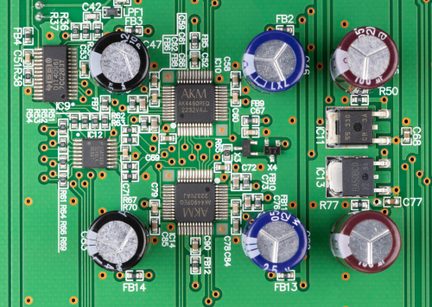

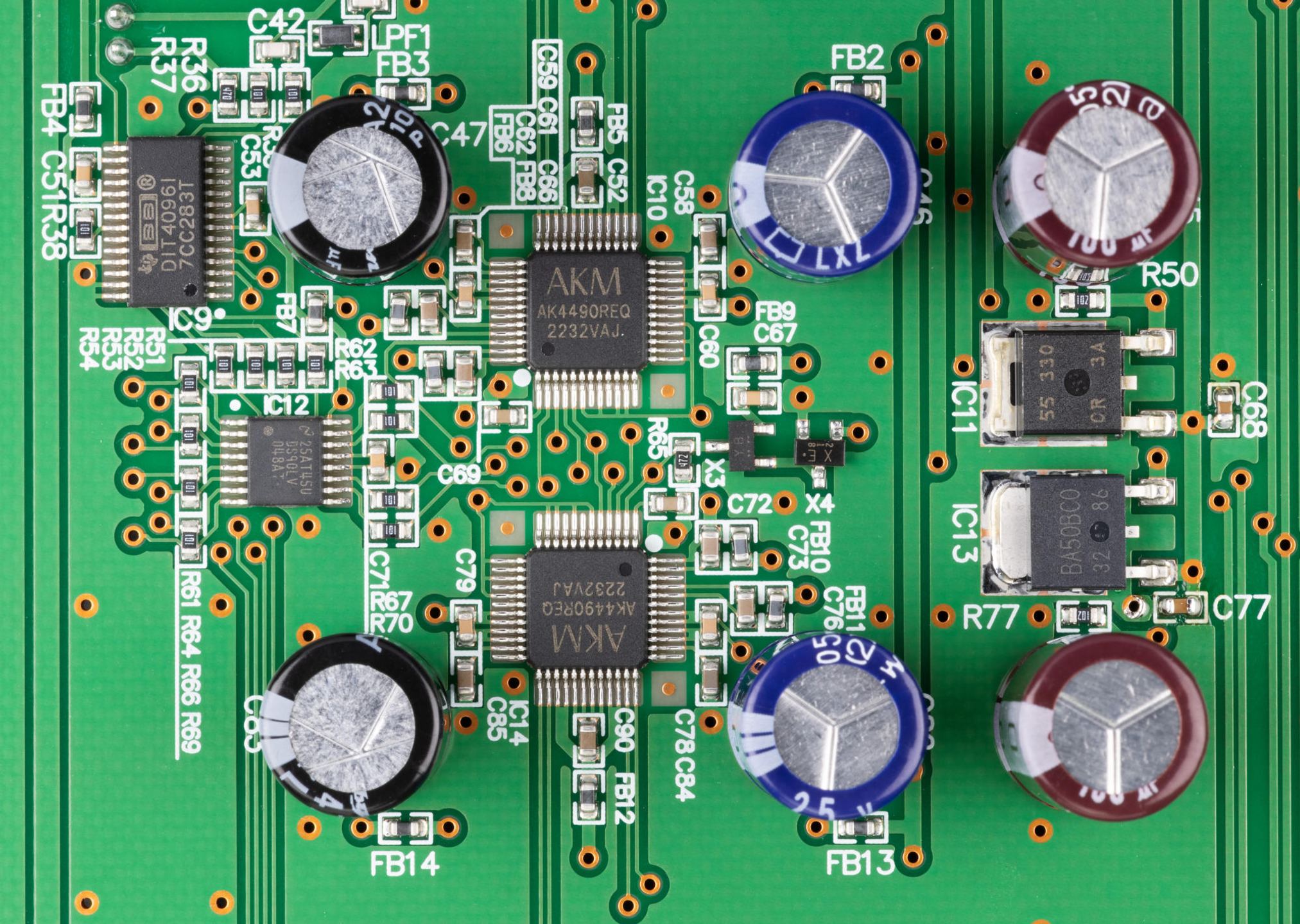

T-1300 používá technologii MDS (Multiple Delta Sigma) od Accuphase pro digitálně-analogový převod. Tento přístup využívá několik převodníků pracujících paralelně pro každý kanál, matematicky redukujících chyby převodu faktorem úměrným druhé odmocnině počtu převodníků. Výstupy převodníků jsou sumovány, zvyšující úroveň užitečného signálu, zatímco chyby, které jsou nekorelované, se částečně ruší.

Tato MDS architektura rovnoměrně zlepšuje výkonnost v celém pracovním rozsahu, nezávisle na frekvenci nebo úrovni signálu. Linearita při velmi nízkých úrovních, tradičně problematická pro převodníky, zvláště těží z tohoto přístupu. Výsledkem je rozšířená dynamika, minimální harmonické zkreslení a reprodukce mikro detailů s pozoruhodnou přesností.

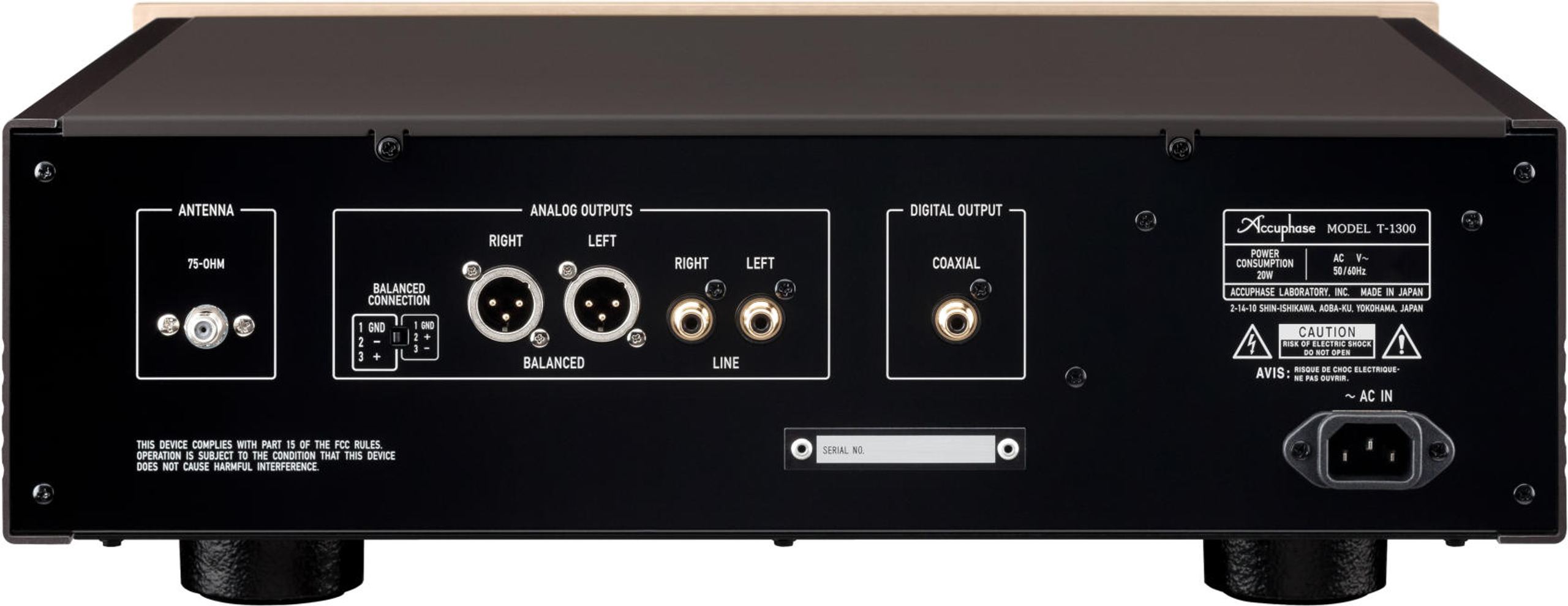

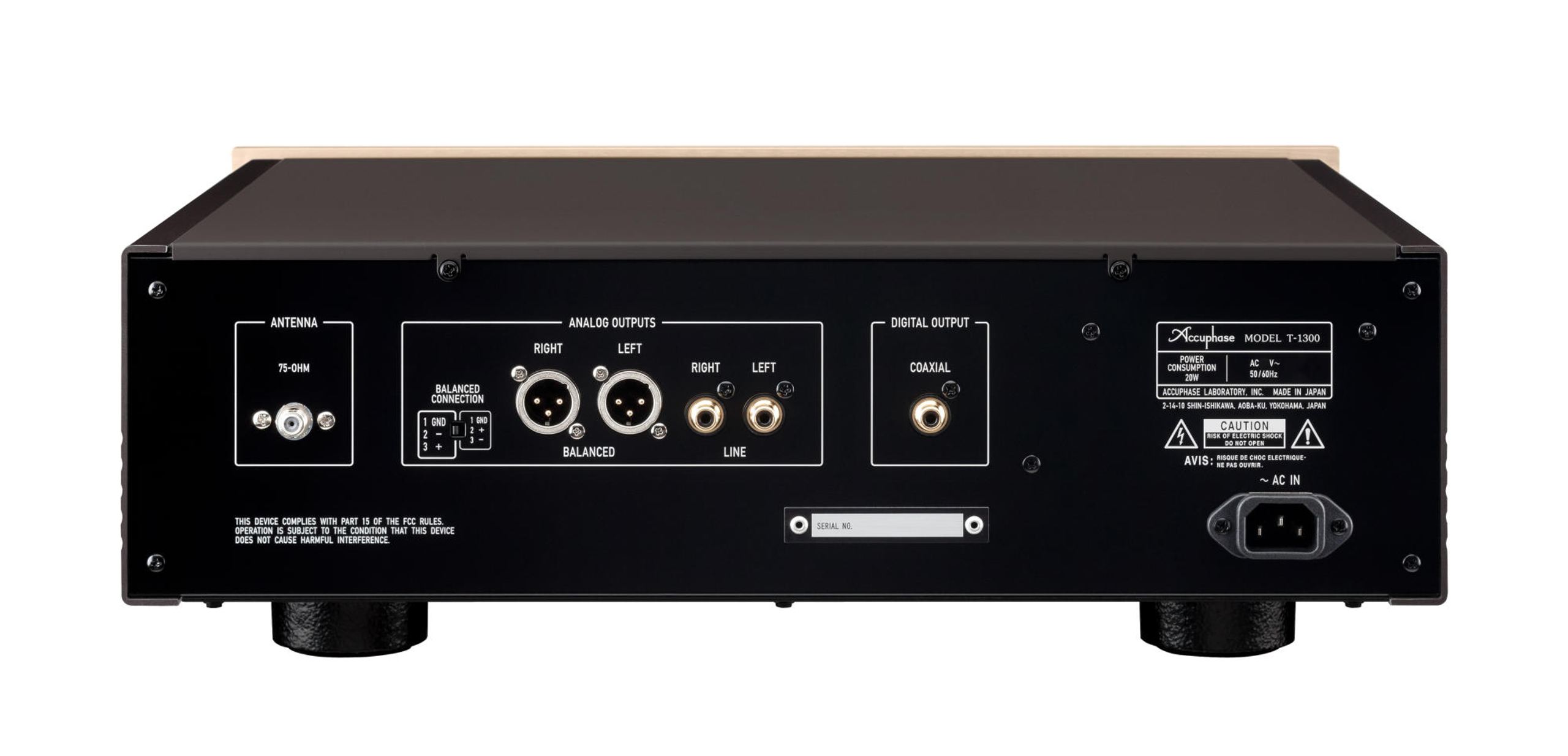

Výstupní stupeň nabízí pečlivě navrženou konfiguraci se symetrickými výstupy na XLR konektorech a nesymetrickými výstupy na RCA. Výstupní obvody používají filtry s přímým vyvážením, zachovávající integritu signálu až k výstupním svorkám. Přepínač polarity pro XLR výstup (pin 2+ nebo pin 3+) zajišťuje kompatibilitu se všemi profesionálními zařízeními. Digitální koaxiální výstup dodává 48 kHz/24bitový signál podle normy IEC 60958/AES-3, umožňující použití externího převodníku, pokud je to požadováno.

Ergonomie a Pulse Tuning ovládání

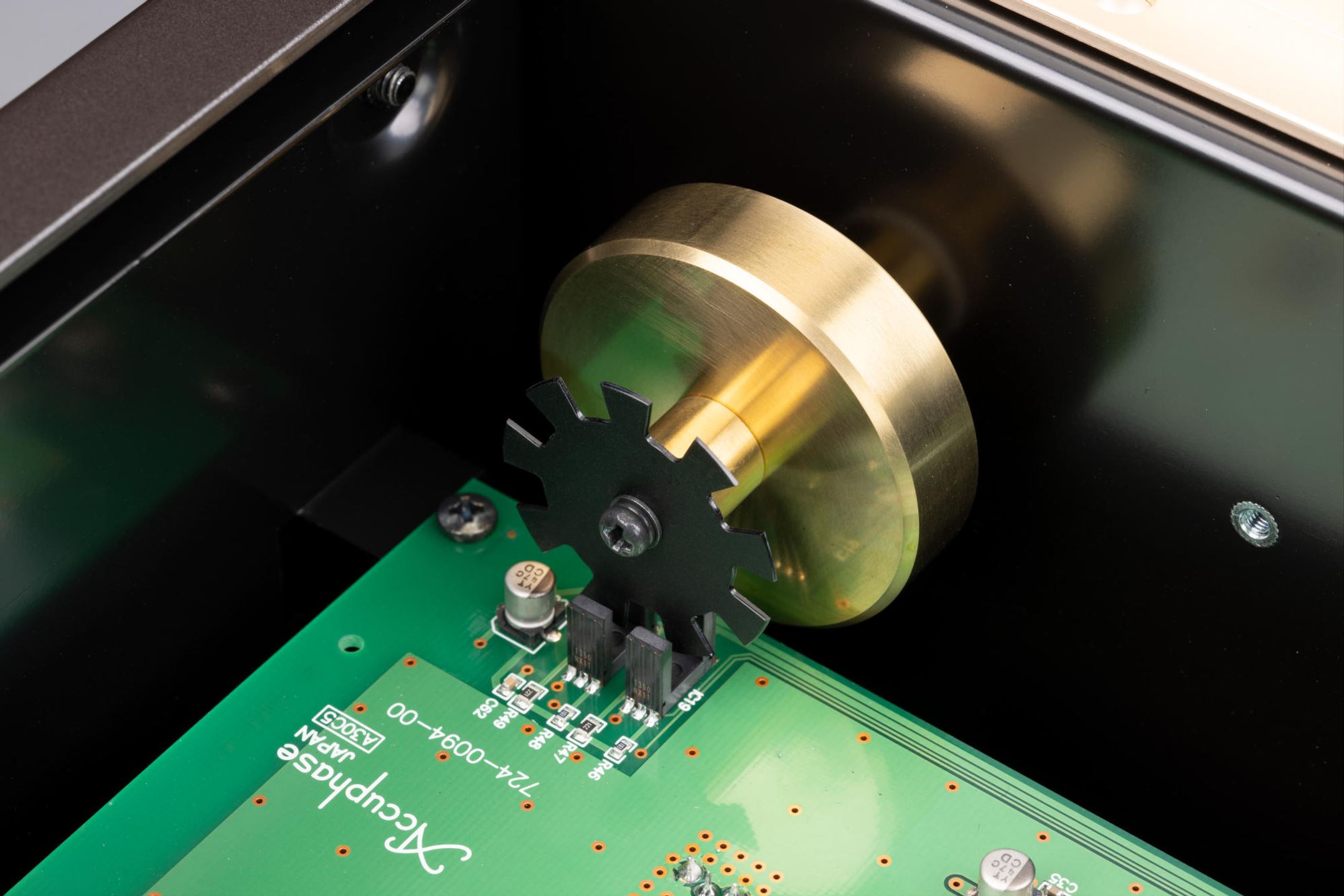

Accuphase vyvinul pro T-1300 svůj exkluzivní systém Pulse Tuning, rozhraní, které spojuje přesnost digitálního ovládání s hmatovým pocitem tradičního manuálního ladění. Ovládací knoflík generuje impulsy přes radiální štěrbiny na své ose, počítané pro řízení frekvence s výjimečným rozlišením. Tento přístup nabízí intuitivní uživatelský zážitek, umožňující rychlé procházení spektra nebo jemné doladění podle rychlosti otáčení.

Paměť může uložit 20 stanic s jejich asociovanými parametry: stav funkce MUTE, provozní režim (stereo/blend/mono), nastavení LOCAL útlumu, aktivace MPR a šířka pásma IF filtru. Toto úplné ukládání umožňuje okamžitě vyvolat optimální konfiguraci pro každou stanici, přizpůsobenou jejím specifickým příjmovým podmínkám.

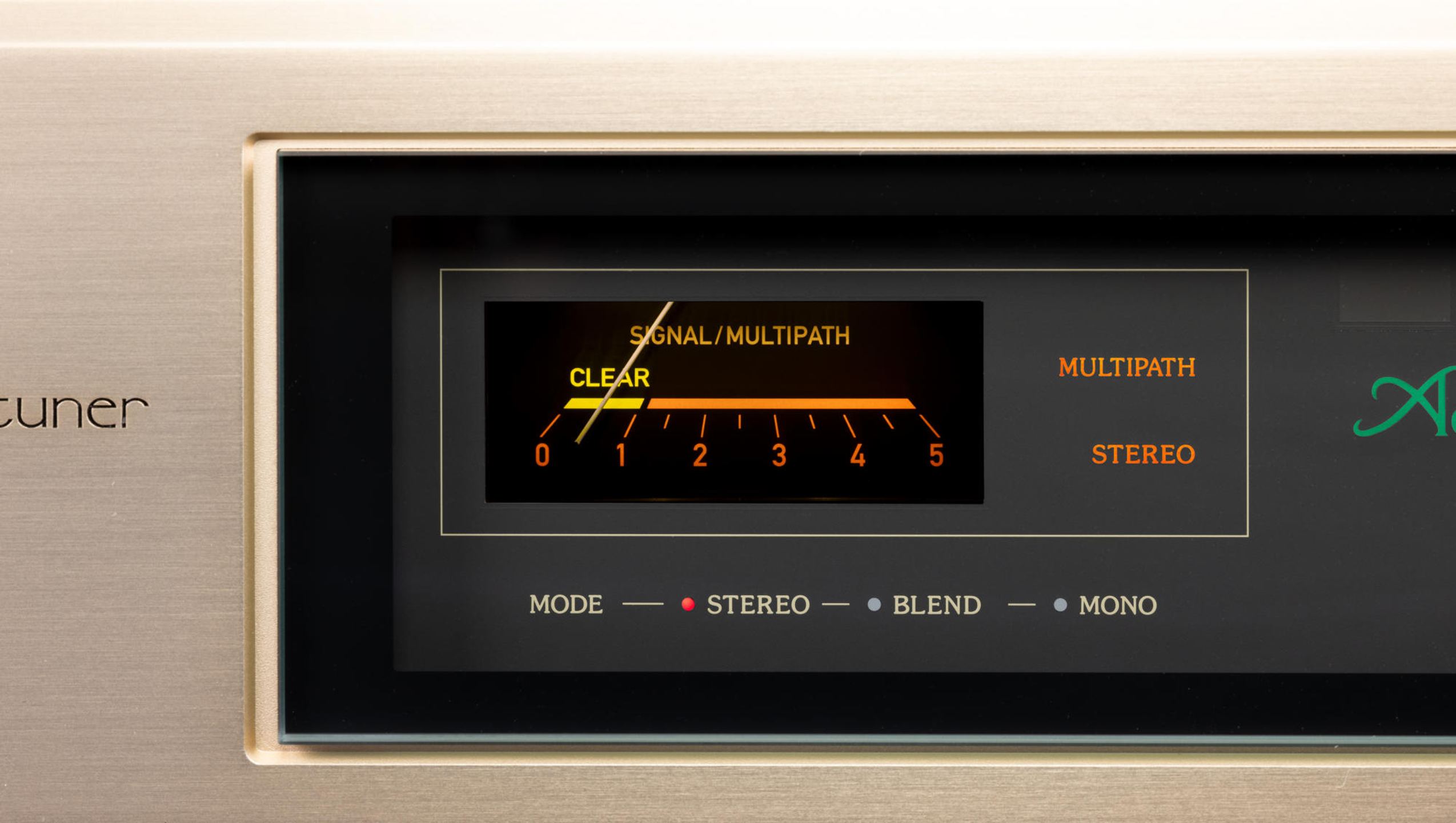

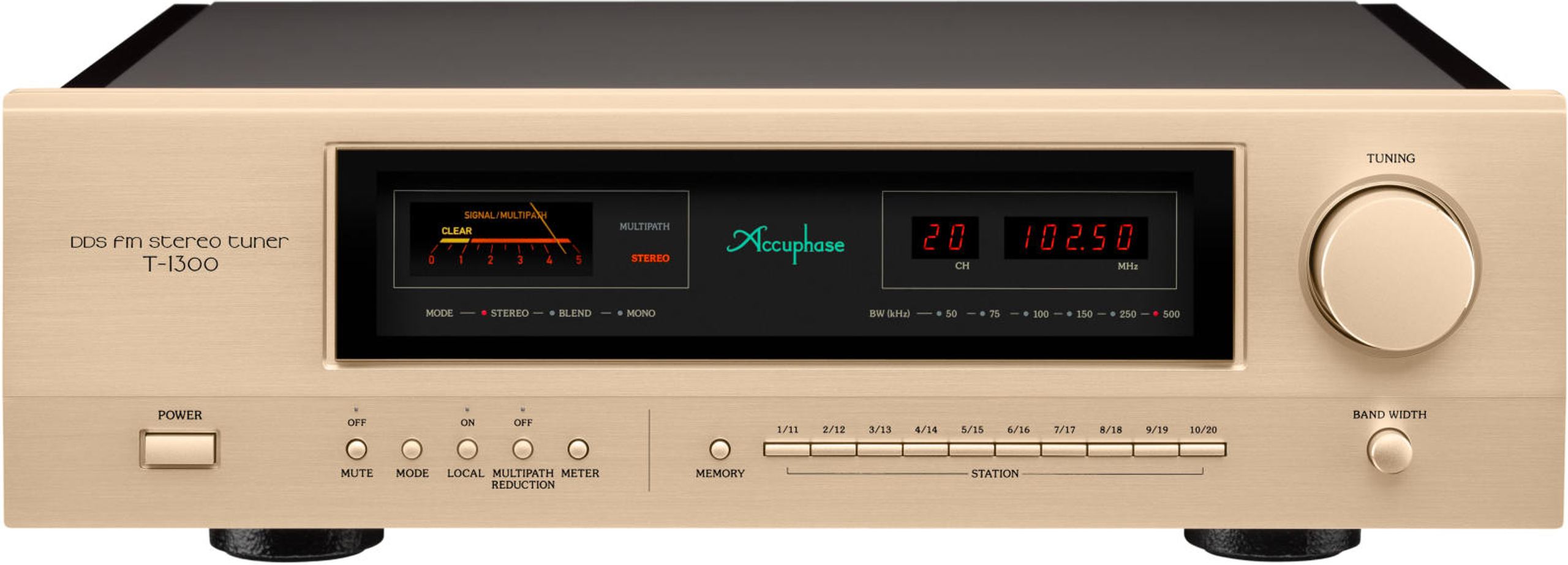

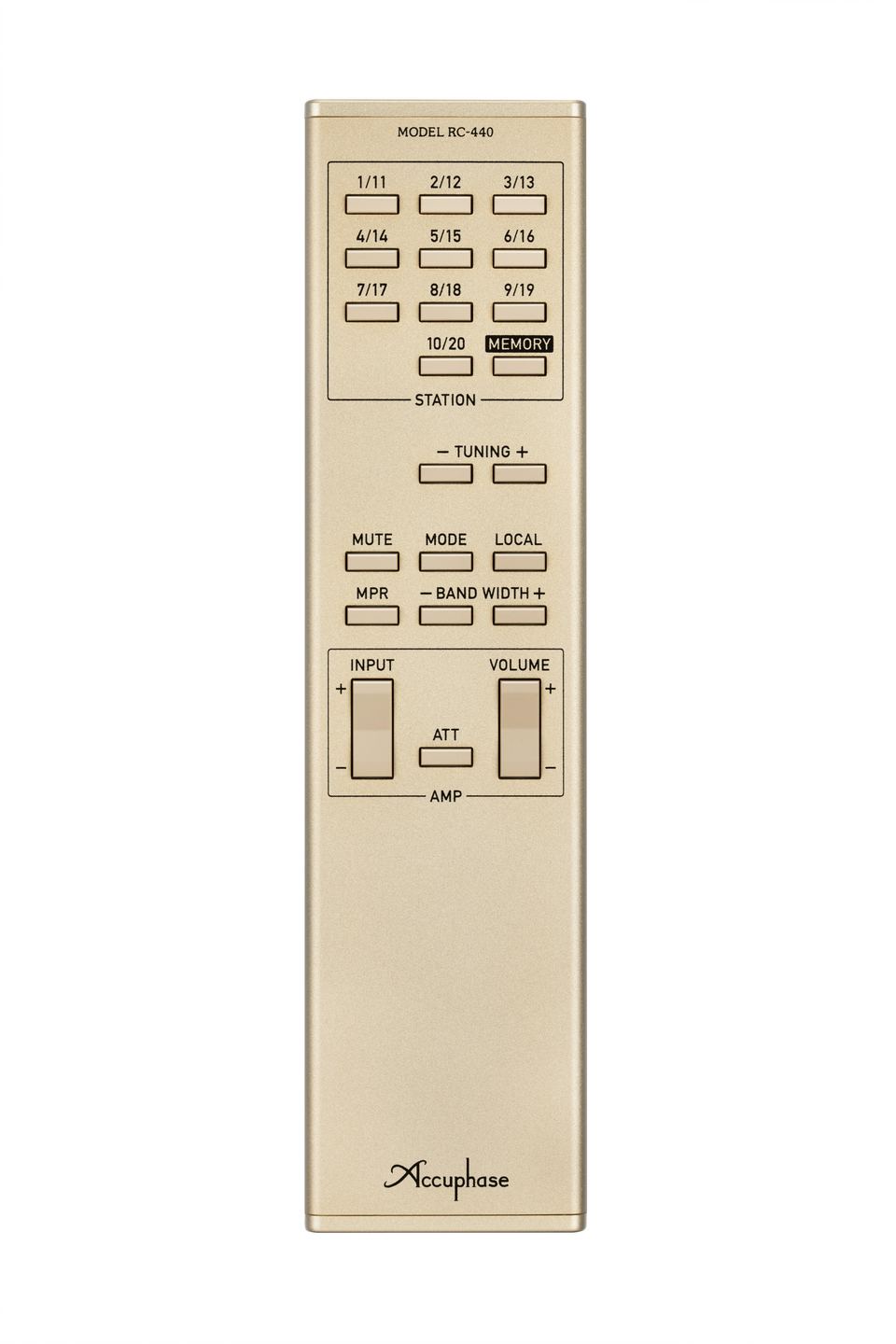

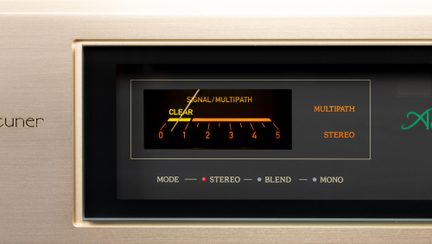

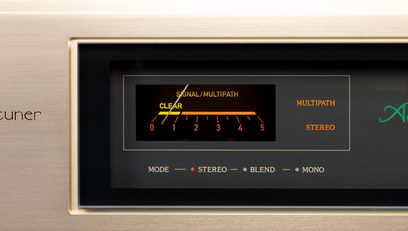

Multifunkční displej může přepínat mezi indikací úrovně signálu a detekcí multipath, poskytující cenné informace pro orientaci antény. Ovládací prvky na předním panelu umožňují přímý přístup ke všem základním funkcím, zatímco dodávané dálkové ovládání RC-440 nabízí úplnou kontrolu z poslechové pozice.

Technické parametry

Příjem a ladění

• Lokální oscilátor s přímou digitální syntézou (DDS): čistota signálu a výjimečný poměr signálu k šumu
• Rozmezí frekvencí: 87,5 až 108,0 MHz
• Anténní vstup: 75 Ω koaxiální (konektor F)
• Princip ladění: DDS, náhodná paměť 20 stanic
• Mezifrekvenční filtr: 50 / 75 / 100 / 150 / 250 / 500 kHz (6 pozic)
• Funkce potlačení vícecestného šíření (MPR) digitálním zpracováním signálu
• Digitální FM demodulátor: minimalizované zkreslení a šum
• Stereo demodulace DS-DC (přímá syntéza – dvojité potlačení): optimální separace levého / pravého kanálu

Výkon zvuku v mono režimu

• Užitná citlivost: 8,6 dBf
• Citlivost (poměr S/Š 50 dB): 10,8 dBf
• Poměr signálu k šumu: 94 dB (vážení A)
• Celkové harmonické zkreslení: 0,02 % (20 Hz / 1 kHz / 10 kHz)
• Frekvenční odezva: 20 Hz – 15 kHz (+0 / -0,3 dB)
• Selektivita sousedního kanálu (MF 250 kHz): 50 dB
• Potlačení RF intermodulace: 80 dB
• Potlačení parazitní odezvy: 120 dB
• Potlačení zrcadlového signálu: 100 dB
• Potlačení AM: 80 dB

Výkon zvuku ve stereo režimu

• Citlivost (poměr S/Š 40 dB): 20,2 dBf
• Citlivost (poměr S/Š 50 dB): 38,3 dBf
• Poměr signálu k šumu: 78 dB (vážení A)
• Celkové harmonické zkreslení: 0,04 % (20 Hz / 1 kHz / 10 kHz)
• Frekvenční odezva: 20 Hz – 15 kHz (+0 / -0,3 dB)
• Stereo separace: 65 dB (100 Hz / 1 kHz), 50 dB (10 kHz)
• Prahová hodnota stereo spouštění: 36,6 dBf
• Potlačení podnosné vlny: 70 dB

Konektory a výstupy

• Anténní vstup: 75 Ω koaxiální typ F
• Symetrické analogové výstupy: XLR (vyvážené, 50 Ω) s přímým vyváženým filtrem
• Linkový analogový výstup: RCA (50 Ω)
• Digitální výstup: koaxiální 75 Ω, 48 kHz / 24 bitů (IEC 60958 / AES-3)
• Vysoce kvalitní převodník D/A MDS
• Přepínač polarity pro XLR výstup (pin 2+ nebo pin 3+)

Ovládání a funkce

• Ovládání ladění impulzy s pocitem tradičního manuálního ladění
• Paměť 20 stanic s uložením parametrů: MUTE, MODE, LOCAL, MPR, BANDWIDTH
• MUTE: potlačení šumu mezi stanicemi
• MODE: stereo / mix / mono
• LOCAL: útlum vstupní úrovně antény
• MPR: potlačení vícecestného šíření
• BANDWIDTH: 6 výběrů šířky pásma mezifrekvence
• METER: indikátor signálu nebo vícecestného šíření

Obecné informace

• Napájení: 120 / 220 / 230 V AC (dle verze), 50 / 60 Hz
• Spotřeba energie: 20 W
• Rozměry (Š × V × H): 465 × 151 × 406 mm
• Hmotnost: 13,1 kg (čistá) / 19 kg (balení)
• Přiložené příslušenství: dálkové ovládání RC-440, napájecí kabel (2 m), audio kabel AL-10 (1 m)
