Michell Engineering Apollo

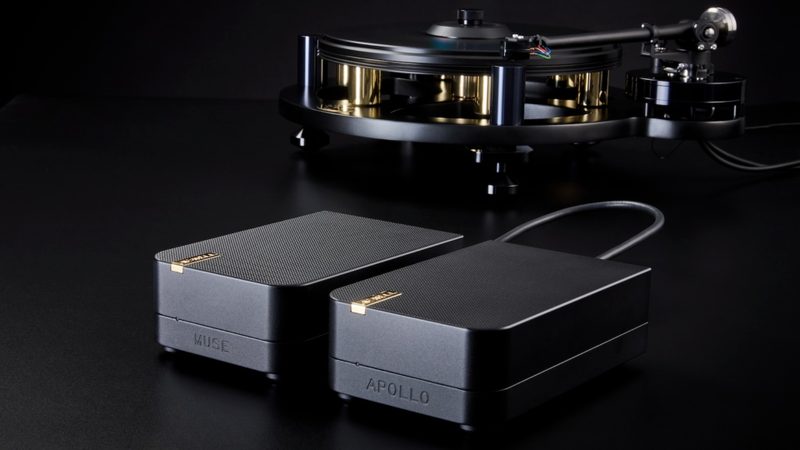

Předzesilovač phono Apollo znamená návrat společnosti Michell Engineering do oblasti elektroniky po více než dvou desetiletích. Navržen jako dva oddělené moduly s dedikovaným napájením Muse nabízí toto řešení propracovanou technickou koncepci pro zesílení phono signálů MM a MC. S pěti úrovněmi zisku v rozmezí od 40 dB do 73 dB a RIAA křivkou kalibrovanou na ± 0,1 dB je Apollo určeno uživatelům gramofonů, kteří hledají širokou kompatibilitu s různými typy přenosek.

Kompletně přepracovaná mechanická a elektrická konstrukce

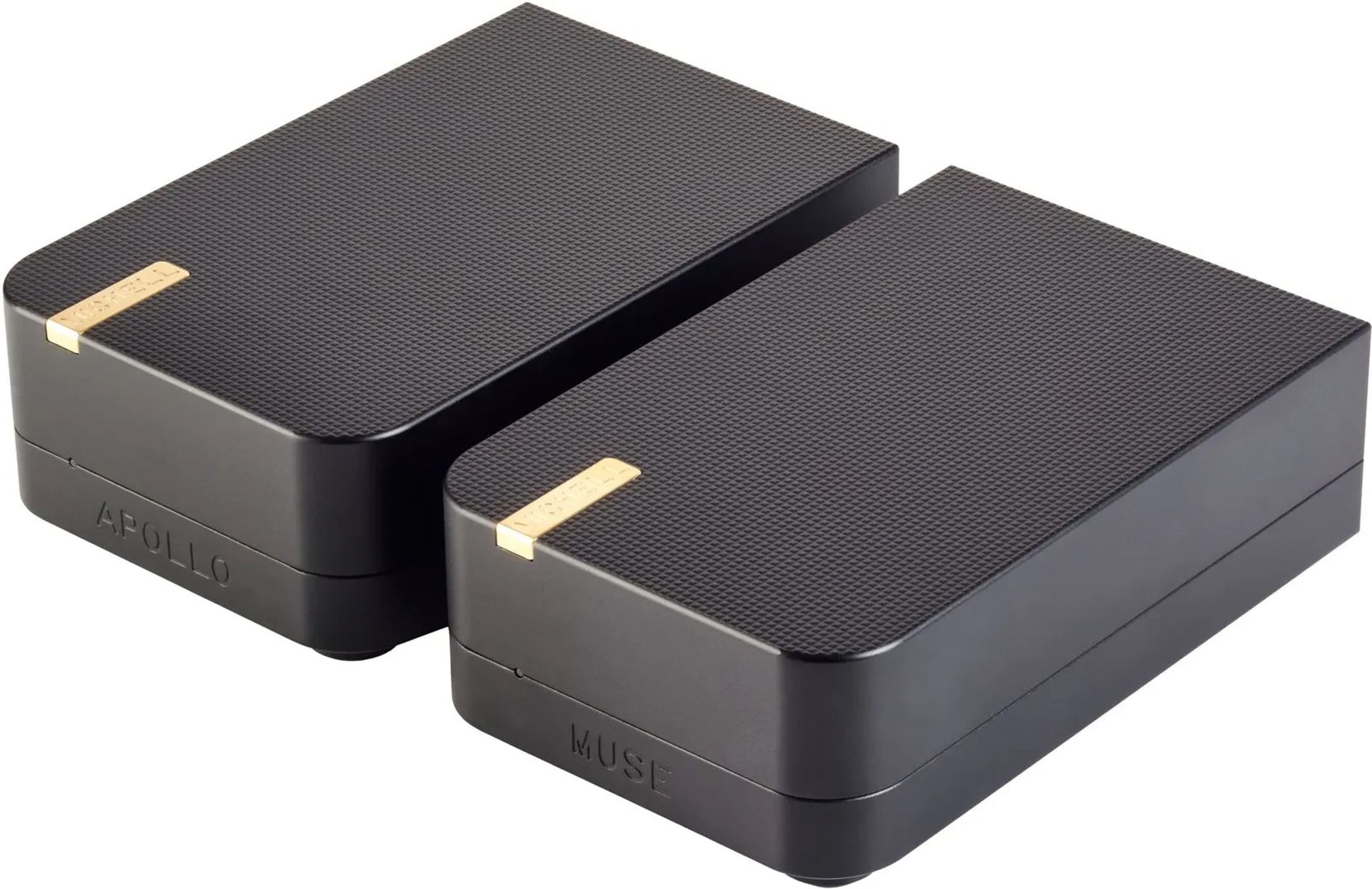

Apollo a Muse využívají konstrukci z masivního obráběného hliníku a tvoří dva samostatné skořepinové kryty. Tato konfigurace není jen estetická: každý šasi funguje jako Faradayova klec, která blokuje vnější elektromagnetické rušení a zároveň brání tomu, aby parazitní emise z napájení zasahovaly do citlivých obvodů předzesilovače.

Nožky jsou vyfrézovány přímo z masivního hliníku, aby se maximalizovala tuhost a hmotnost v místě kontaktu. Tento přístup se liší od tradičních přídavných nožek a přispívá k mechanické stabilitě celku. Mosazné štítky se jménem Michell dodávají výrazný vizuální prvek, zatímco decentní bílé LED nahrazují často kritizované jasně modré indikátory u současných přístrojů.

Reliéfní vzor na horní ploše, původně vyvinutý společností Trichord, Michell přepracoval pro dosažení vytříbenějšího finiše. Celá výroba probíhá ve Spojeném království, čímž se udržuje tradice lokální produkce firmy etablovaná již více než padesát let.

Technologie a obvody: spojení analogového know-how

Technické jádro Apolla stojí na několika inovacích převzatých z oblasti profesionálního mikrofonního zesilování. Předzesilovače ve třídě A používají integrované obvody THAT Corporation 1512, navržené speciálně pro zpracování velmi nízkoúrovňových signálů s minimálním šumem. Následující stupně využívají Texas Instruments Burr-Brown OPA1656, optimalizované pro audio aplikace.

Pasivní RIAA korekce je realizována sítí diskrétních součástek; každý kondenzátor je individuálně změřen a ručně spárován, aby byl zaručen dokonalý kanálový balanc. Tento řemeslný přístup umožňuje dosáhnout přesnosti ± 0,1 dB v průběhu křivky od 20 Hz do 20 kHz, čímž překonává obvyklé standardy v oboru.

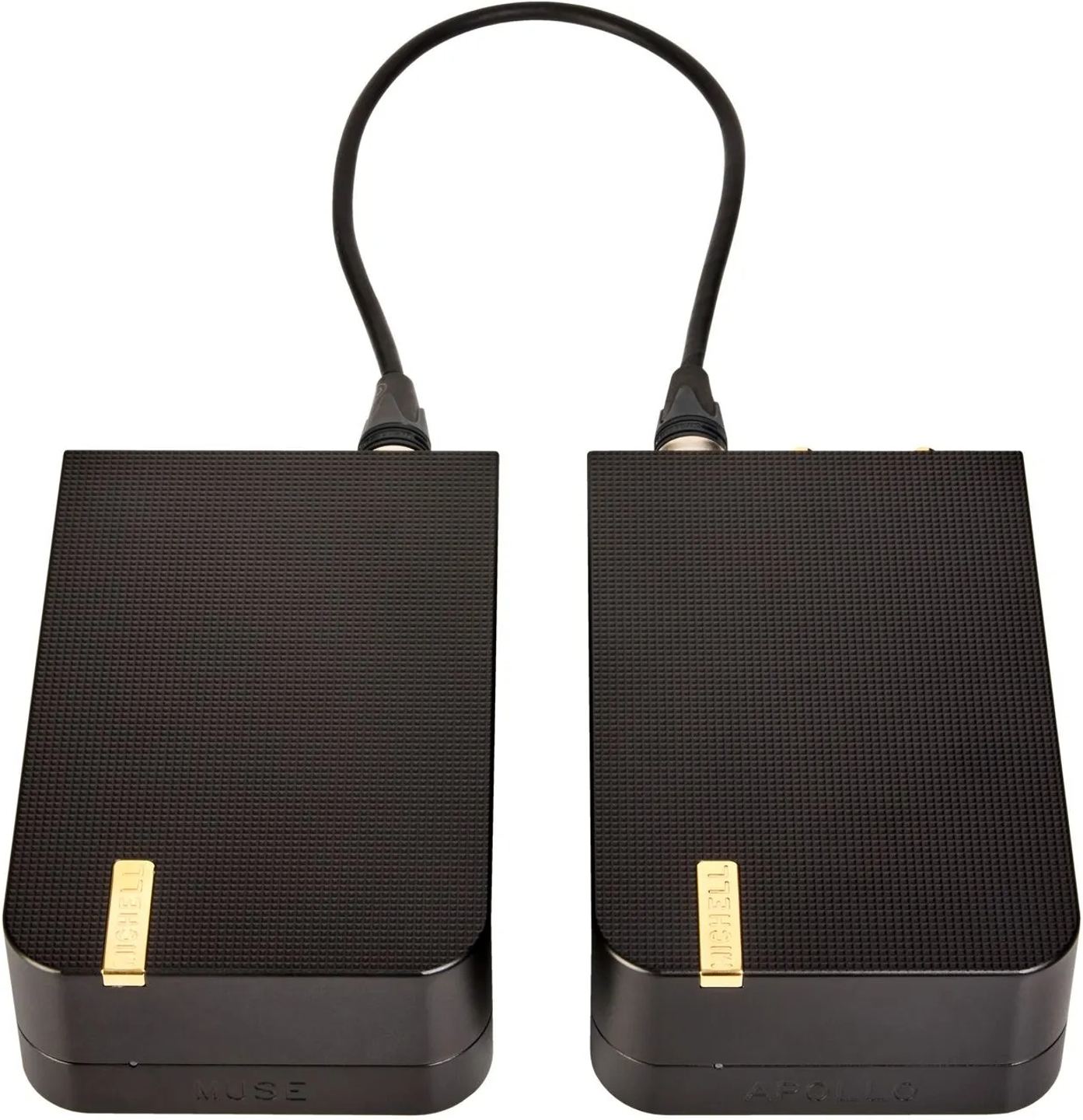

Napájecí zdroj Muse integruje zalitý toroidní transformátor, vybraný pro nízké magnetické vyzařování. Diskrétní usměrňovací diody napájí kapacitní násobič, za nímž následují vysoce výkonné stabilizátory napětí. Tento systém generuje dvě stejnosměrná napětí ±24 V, která jsou do Apolla vedena přes proprietární kabel vyrobený společností The Chord Company. Tento kabel používá postříbřené vodiče z OFC mědi, izolaci FEP (fluorethylen-propylen) a vícevrstvé stínění hliník/Mylar, zakončené XLR konektory s povrchovou úpravou slitinou ChorAlloy.

Apollo obsahuje další interní regulaci, čímž vytváří dvojitou filtrační bariéru. Každý zesilovací stupeň má vlastní lokálně stabilizované napájení, což minimalizuje vzájemné interakce obvodů a udržuje velmi nízkou napájecí impedanci v celém audio spektru.

Flexibilní konfigurace a široká kompatibilita

Apollo nabízí pět volitelných úrovní zisku: 40 dB pro standardní MM přenosky s 5 mV a více, 50 dB pro MM s nižším výstupem (2–3 mV), 60 dB pro středně silné MC (0,4–0,6 mV), 68 dB pro nízkovýstupové MC (0,25–0,4 mV) a 73 dB pro velmi nízkovýstupové MC (0,05–0,25 mV). Nezávislá měření naznačují, že tyto hodnoty jsou mírně podhodnocené, takže v praxi poskytují o něco vyšší zisk, než je uvedeno.

Možnosti odporové zátěže zahrnují 33 Ω, 100 Ω, 430 Ω, 1 kΩ a 47 kΩ, což pokrývá potřeby prakticky všech přenosek na trhu. Vstupní kapacita je pevně nastavena na 100 pF ve všech polohách, což může omezit jemné doladění výškové odezvy u některých specifických MM přenosek.

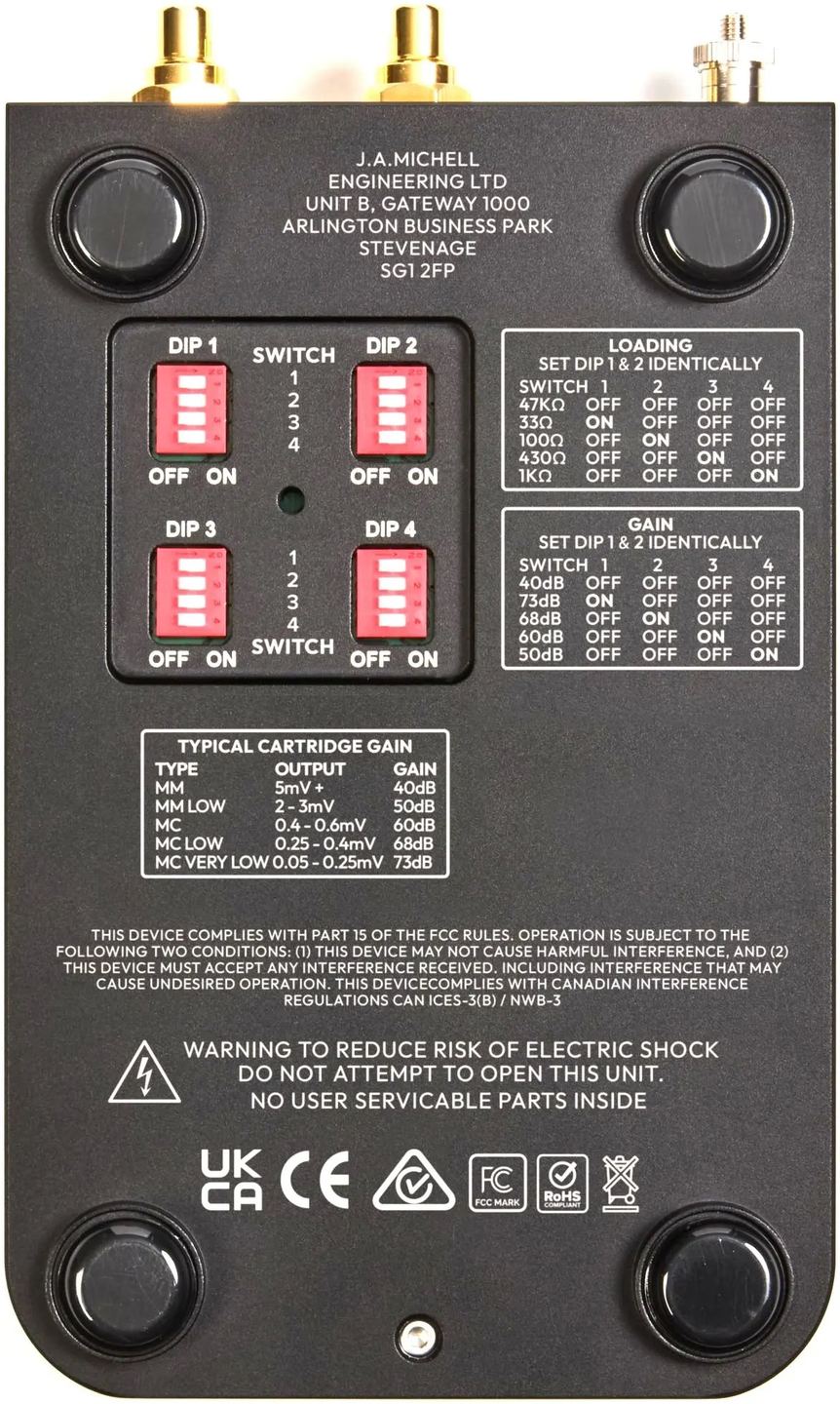

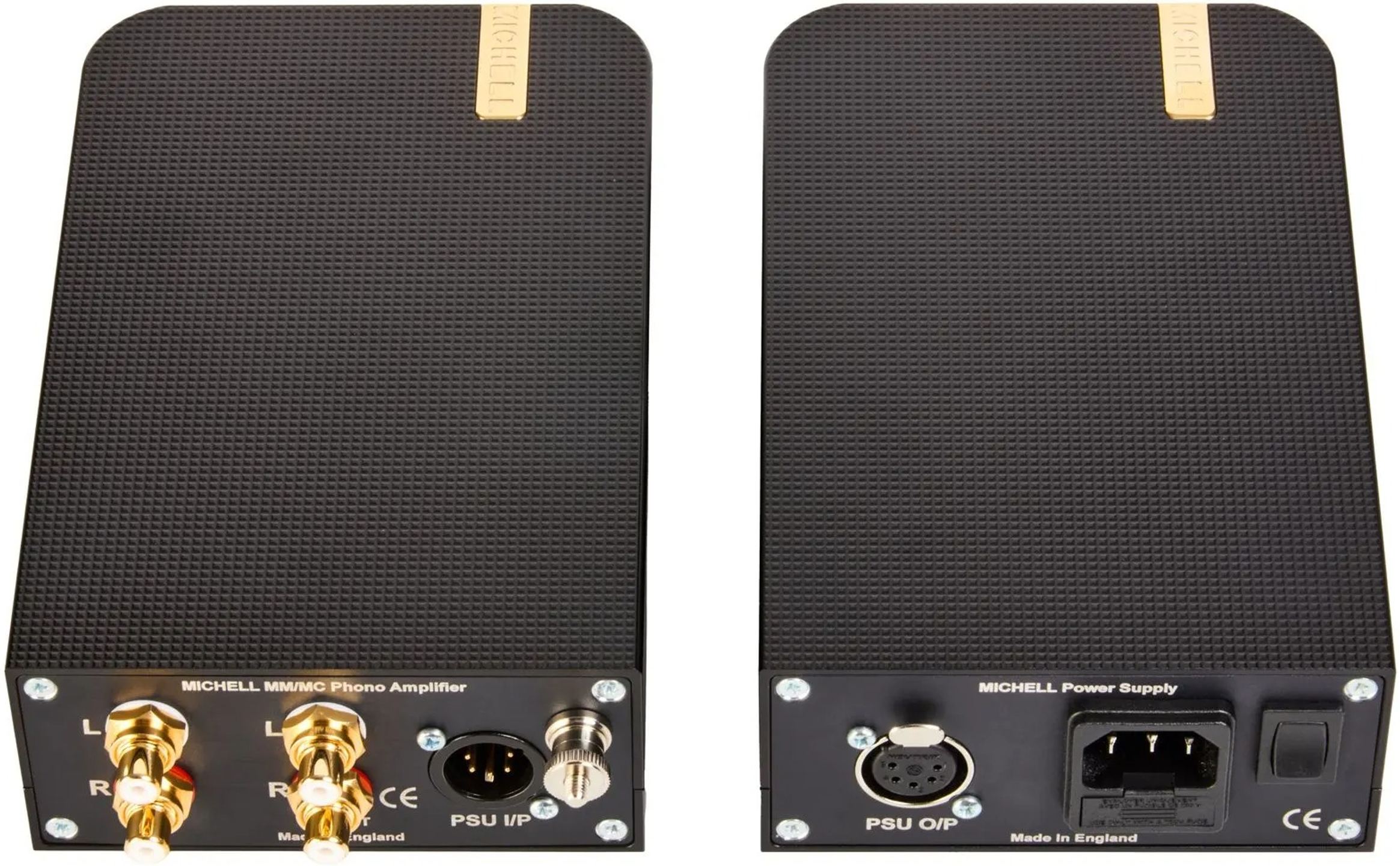

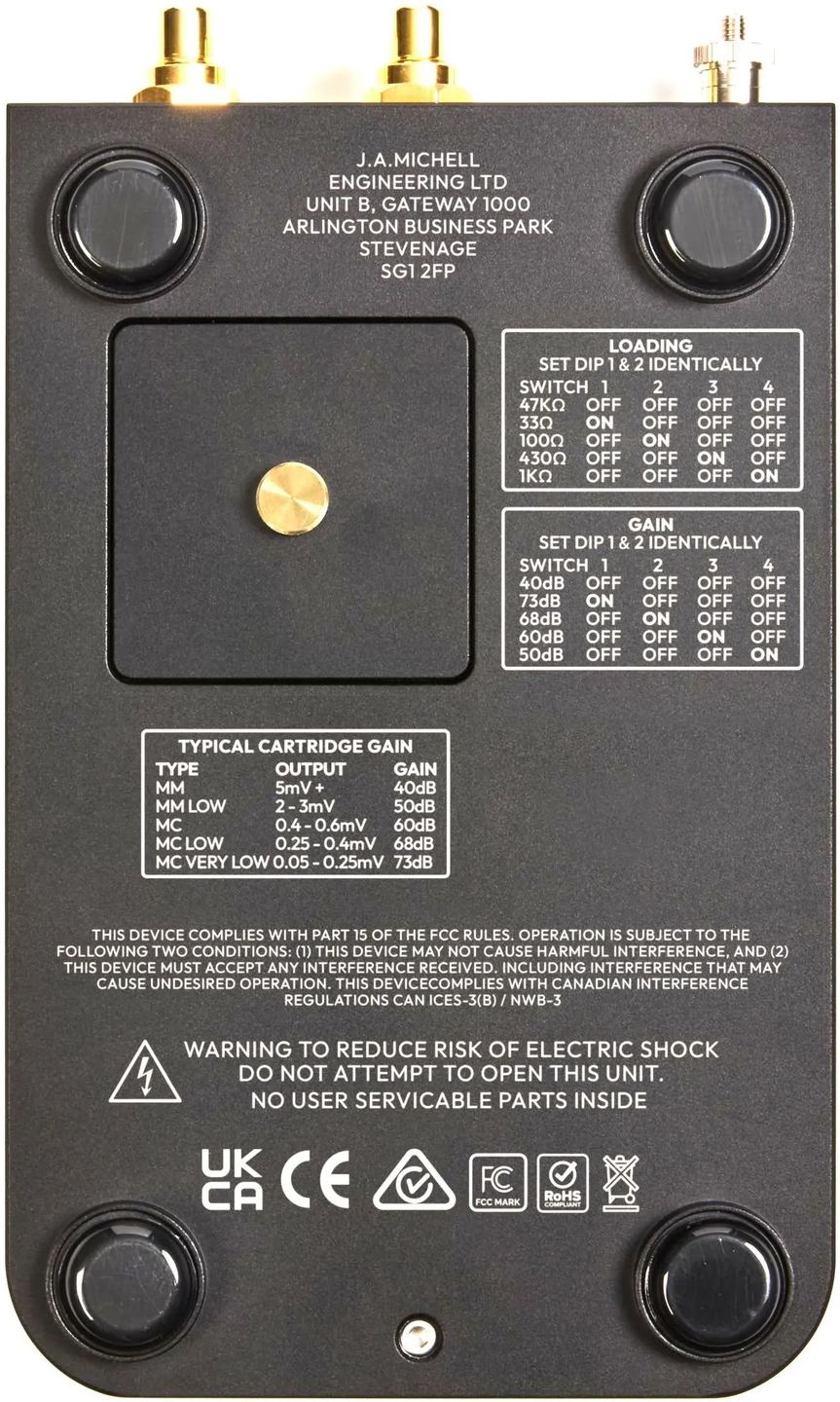

Nastavení se provádí pomocí DIP přepínačů umístěných na spodní straně přístroje, za magnetickým krytem. Michell dodává speciální nástroj pro snadnější manipulaci s těmito drobnými spínači a volby jsou přímo vyznačeny sítotiskem na spodku přístroje kontrastní barvou pro snadné čtení. Konektivita zůstává základní, ale kvalitní: dva páry nesymetrických RCA konektorů pro vstup a výstup plus robustní zemnící svorka. Vyvážený XLR výstup není k dispozici, Apollo je koncipován pro začlenění do domácích systémů, nikoli do profesionálních.

Technické parametry

Audio výkon

• Hi-fi zvuk: zesilovací stupně ve třídě A pro čistý a přirozený zvuk
• Ultra přesná RIAA křivka: ± 0,1 dB od 20 Hz do 20 kHz
• Napájení MUSE: nízkošumový toroidní transformátor, dvojitá filtrace a přesná regulace
• Ručně párované součástky pro dokonalou rovnováhu levý / pravý kanál
• Masivní hliníkové šasi: chrání před RF rušením a snižuje vibrace

Nastavení zisku a zátěže

• Dostupné zisky:
  • MM: 5 mV+ / 40 dB
  • MM Low: 2–3 mV / 50 dB
  • MC: 0,4–0,6 mV / 60 dB
  • MC Low: 0,25–0,4 mV / 68 dB
  • MC velmi nízký: 0,05–0,25 mV / 73 dB
• Dostupné zátěže:
  • Rezistance: 47 kΩ, 33 Ω, 100 Ω, 430 Ω, 1 kΩ
  • Vstupní kapacita: 100 pF (všechny zátěže)

Technické specifikace

• THD: < 0,01 %
• THD+N: -104 dB
• SINAD: > 104 dB
• Síťové napájení: 100–240 V (50 / 60 Hz)
• DC napětí: +24 V & -24 V
• Spotřeba: 5 W

Rozměry a hmotnost

• Každá jednotka: 115 x 280 x 60 mm
• Celková hmotnost (2 jednotky): 3 kg
• Balení: 480 x 400 x 110 mm
• Expediční hmotnost: 4,7 kg

Konektivita a kabeláž

• Versilkované měděné vodiče OFC
• Izolace FEP + vysokohustotní stínění
• Konektory XLR s povrchem ChorAlloy pro dokonalou integritu signálu
