Bowers & Wilkins ISW-8
Představení
ISW-8 od Bowers & Wilkins je zabudovatelný subwoofer určený pro instalace na míru. Je vybaven 30cm měničem s membránou Aerofoil a antivibračním izolačním systémem. Tento pasivní subwoofer lze integrovat do standardní stěny typu 2×4 s hloubkou 84 mm. Je navržen pro použití se zabudovatelnými reproduktory řad CI700 a CI800 a přináší basy vhodné pro domácí kino i hi-fi instalace.
Subwoofer navržený pro bezkompromisní zapuštění

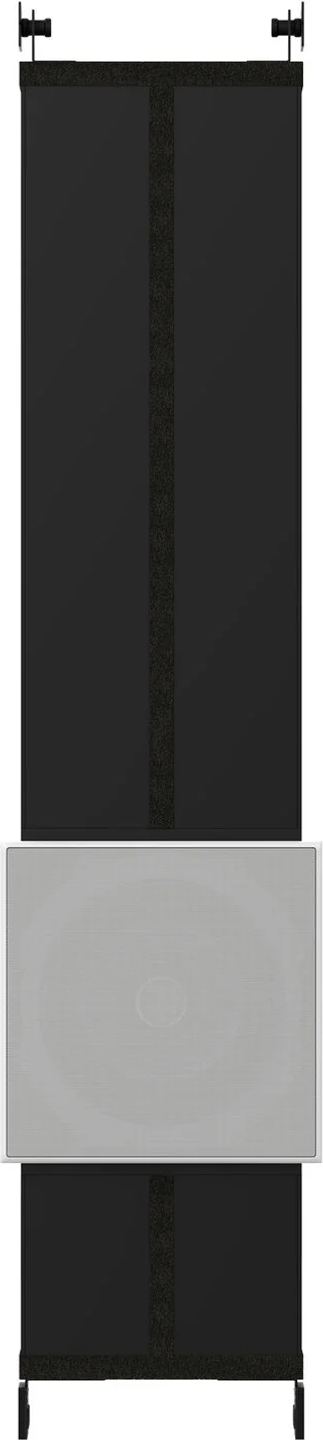

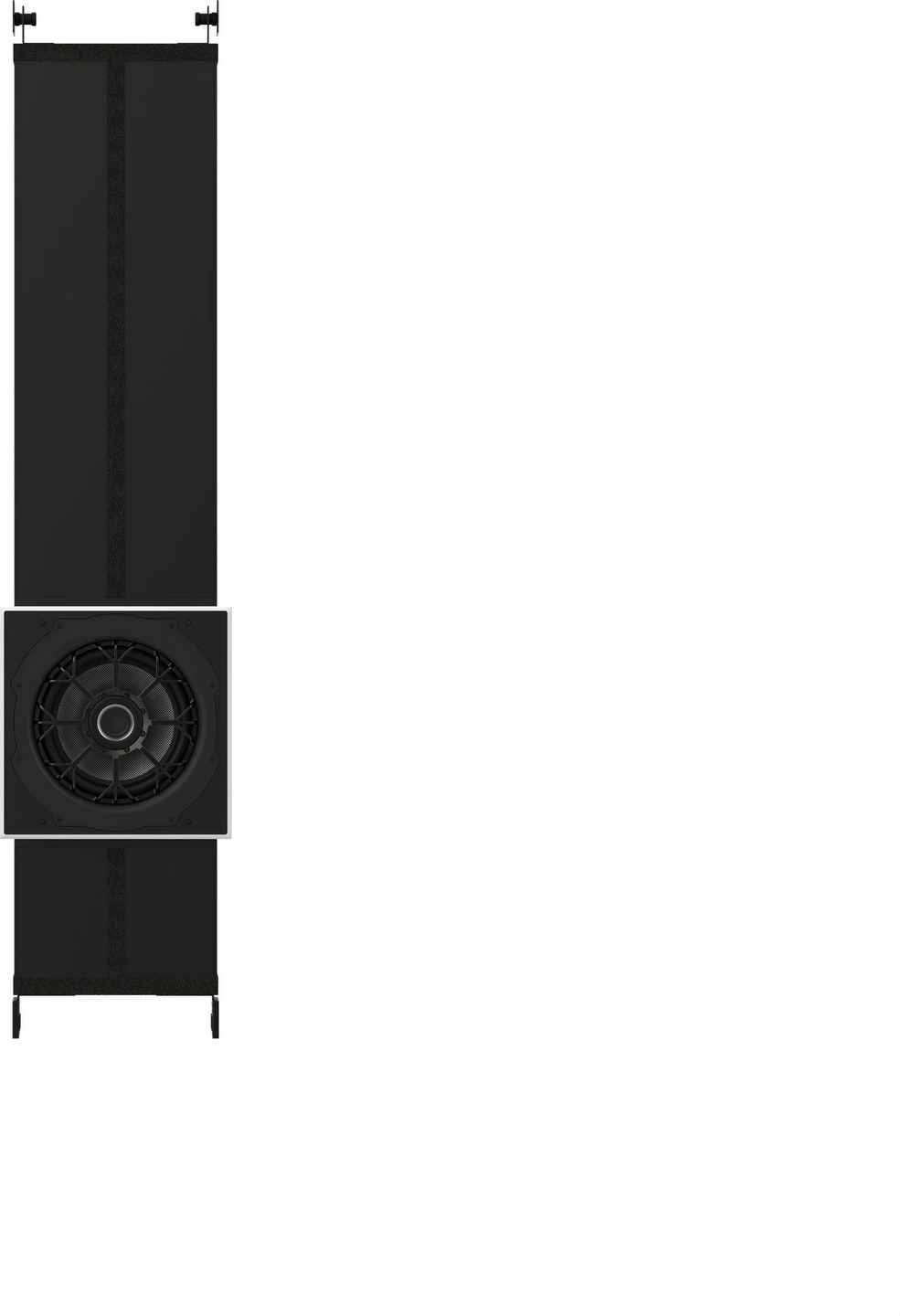

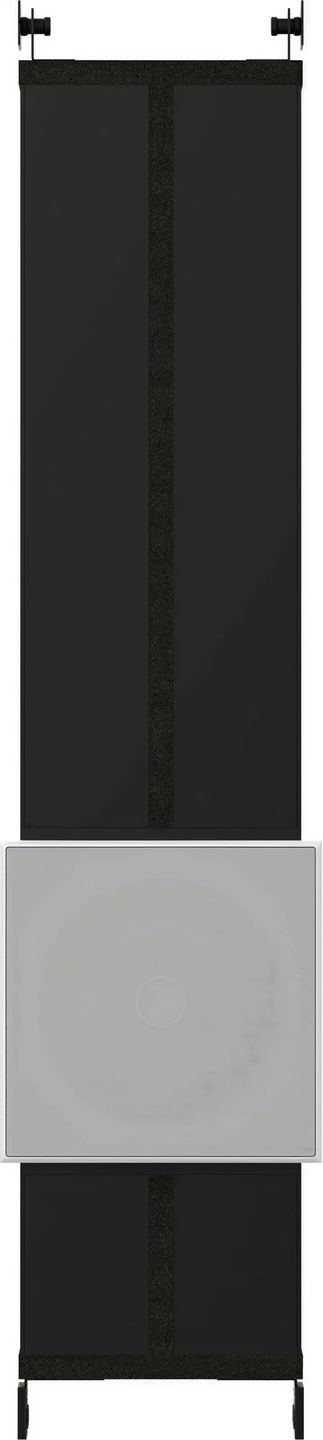

ISW-8 představuje odpověď Bowers & Wilkins na velmi specifickou otázku: jak dosáhnout referenčních basů v instalaci na míru, kde je vizuální nenápadnost prioritou? Technickou výzvou bylo navrhnout subwoofer schopný přemístit dostatek vzduchu pro generování hlubokých basů a zároveň splnit rozměrová omezení standardní stěny. Výsledkem je uzavřená ozvučnice (closed-box) z vyztuženého MDF o výšce 1 640 mm, šířce 350 mm a pouhé hloubce 84 mm, což umožňuje její integraci do rámové konstrukce 2×4 typické pro severoamerické stavby nebo do ekvivalentních evropských příček.
Vnitřní objem 30 litrů, byť omezený malou hloubkou, je optimalizován pečlivým akustickým návrhem. Místo bass-reflexu s nátrubkem byla zvolena uzavřená ozvučnice z několika technických důvodů: nabízí rychlejší přechodovou odezvu, lepší kontrolu membrány v nízkých frekvencích a eliminuje proudění vzduchu, které by v omezeném prostoru mezi svislými profily mohlo být problematické. Vnitřní výztuhy ozvučnice omezují parazitní rezonance samotné skříně a zajišťují, že zvuk vytváří výhradně měnič.
Viditelná čelní deska subwooferu měří 400 × 400 mm s hloubkou 8,5 mm, což zaručuje nenápadnou integraci do stěny. Tento čtvercový povrch poskytuje instalační flexibilitu a vizuální vyváženost. Čelní panel lze dle potřeby natřít, takže po dokončení instalace zůstane prakticky neviditelný.
Membrána Aerofoil: výsledek pokročilého počítačového modelování

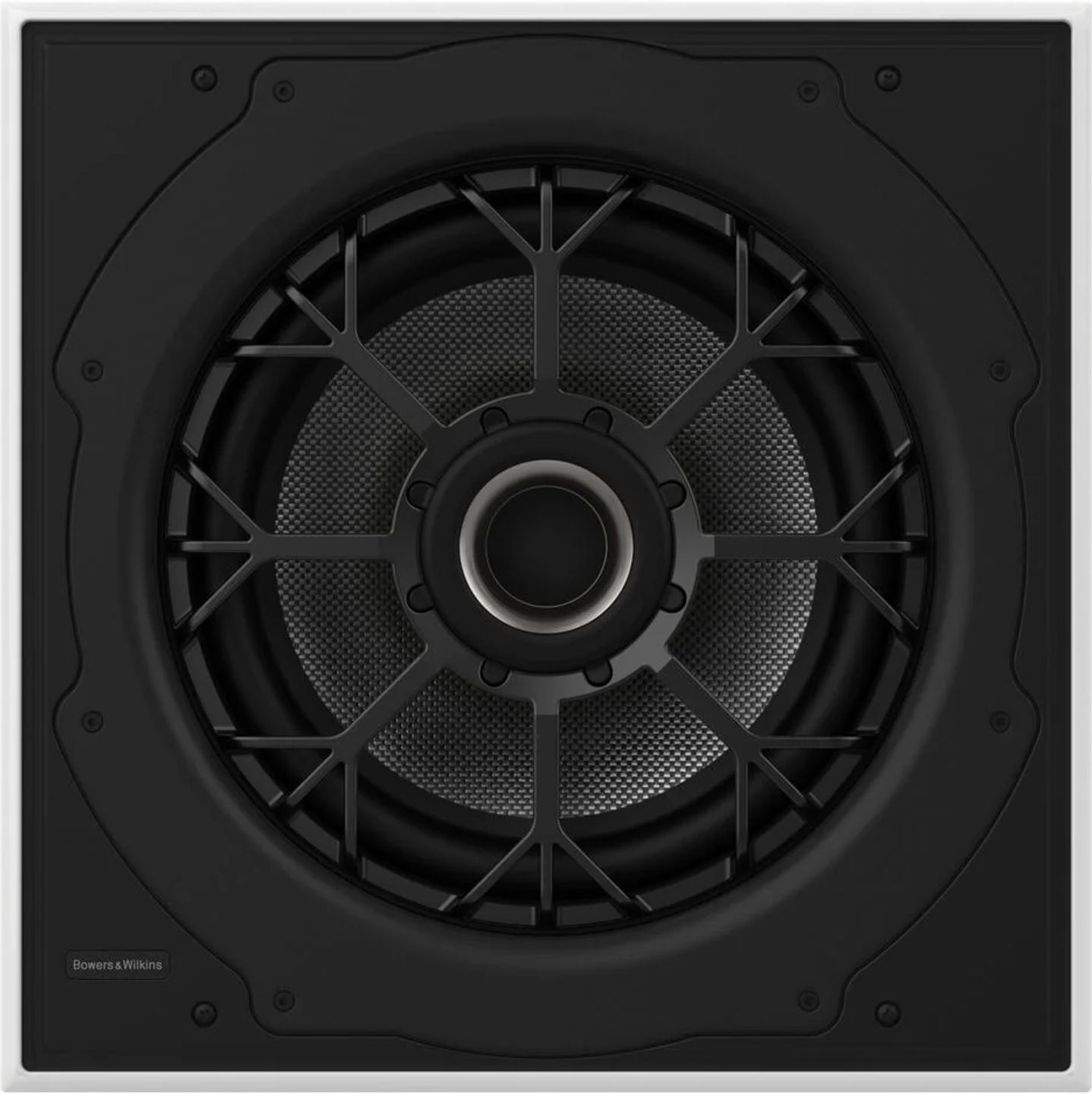

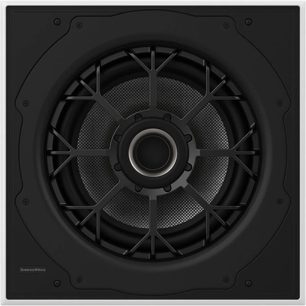

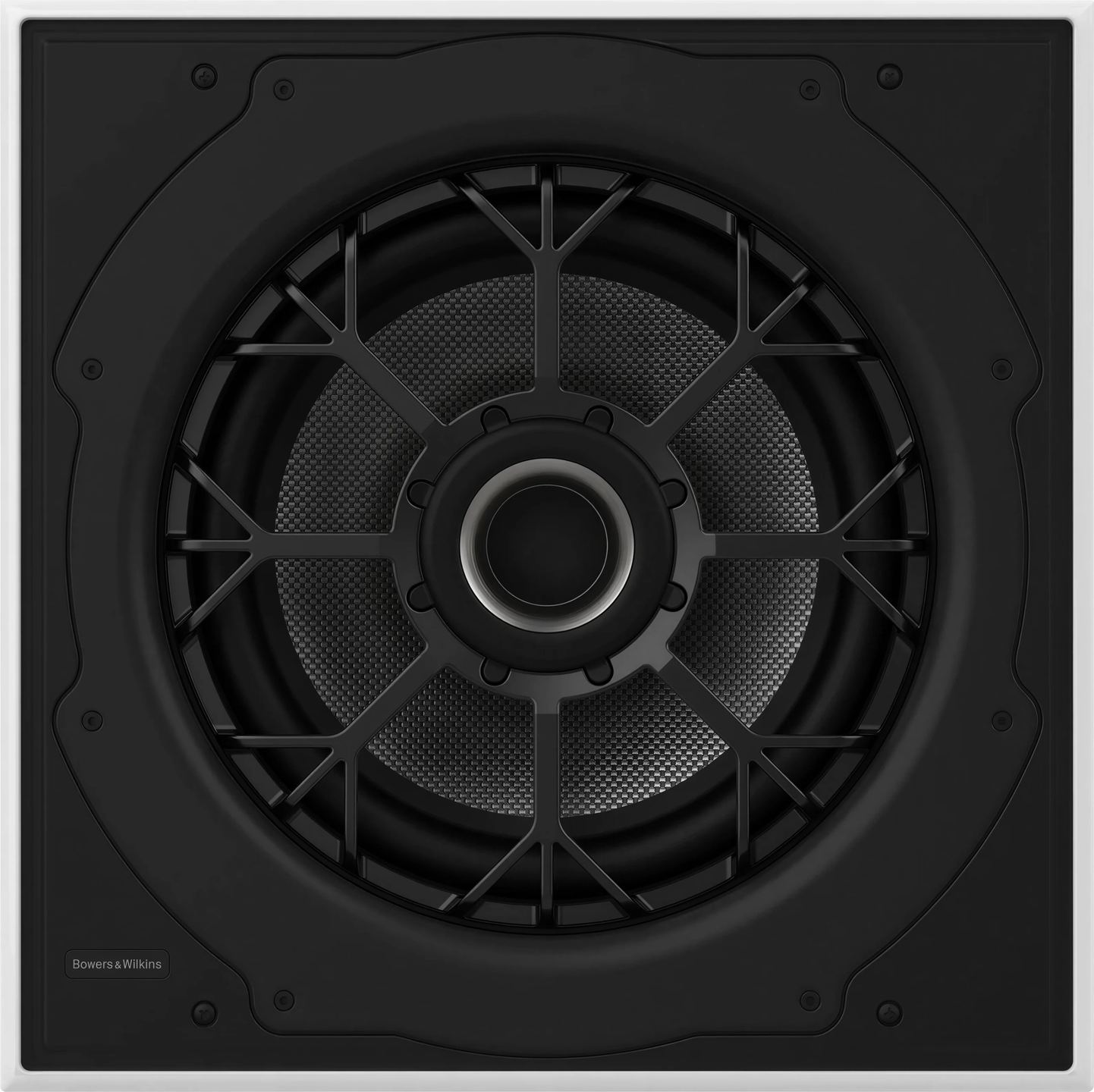

Srdcem ISW-8 je 30cm (12”) měnič s membránou Aerofoil, technologií vycházející z vývoje pro řadu 800 Diamond. Tato kompozitní membrána má proměnnou tloušťku spočítanou pokročilým výpočetním modelováním: je silnější tam, kde je klíčová tuhost, a tenčí jinde, aby se udržela nízká celková hmotnost. Tento přístup zaručuje optimální pístový chod, kdy se membrána pohybuje jako tuhý píst bez deformací a nežádoucích lomových módů v užitečném pásmu.
Sendvičová struktura membrány Aerofoil kombinuje uhlíková vlákna na povrchu s jádrem ze syntaktické pěny, kompozitu tvořeného předtvarovanými dutými mikrokuličkami. Tato konstrukce poskytuje výjimečný poměr tuhosti k hmotnosti: membrána je dostatečně lehká pro okamžitou reakci na rychlé přechodové signály a zároveň dost tuhá, aby přemístila potřebný objem vzduchu pro reprodukci nejnižších frekvencí. Neodymové magnety, při stejném objemu výrazně silnější než tradiční feritové, umožňují přesné magnetické řízení kmitací cívky a zároveň zmenšují celkové rozměry motoru.
Výchylka membrány představuje u zabudovatelných subwooferů Bowers & Wilkins rekord. Dlouhý zdvih umožňuje velké výkmity nutné k dosažení vysokých akustických tlaků navzdory omezenému objemu ozvučnice. Frekvenční odezva sahá od 16 Hz do 200 Hz (-3 dB) s využitelným rozsahem 12 Hz až 260 Hz (-6 dB), což pokrývá celé basové pásmo. Jmenovitá impedance 8 ohmů usnadňuje buzení externími zesilovači a přípustný výkon 1000 wattů umožňuje plně využít dynamický potenciál měniče.
Integrovaný antivibrační systém pro zachování strukturální integrity
Jedním z nejpozoruhodnějších prvků ISW-8 je integrovaný antivibrační montážní systém. Na rozdíl od tradičních subwooferů umístěných na podlaze představuje zapuštěný subwoofer ve stěně zásadní riziko: přímý přenos nízkofrekvenčních vibrací do samotné konstrukce budovy. Tyto vibrace mohou nejen rušit komfort v sousedních místnostech, ale také zhoršovat vnímanou kvalitu zvuku vytvářením parazitních rezonancí v okolních příčkách.
Bowers & Wilkins navrhl zadní box (backbox) ISW-8 se speciálně vyvinutými antivibračními úchyty pro tuto aplikaci. Tyto uchycení umožňují zavěsit subwoofer ve stěně a zároveň mechanicky oddělit celý systém od zbytku konstrukce. Princip spočívá v elastomerech, které pohlcují vibrační energii místo jejího přenosu. Toto aktivní odhmotnění přináší dva zásadní přínosy: na jedné straně zlepšuje akustický výkon eliminací zabarvení způsobeného stěnovými rezonancemi; na straně druhé chrání strukturální integritu budovy omezením mechanické únavy materiálů.
Tento přístup kontrastuje s dodatečnými izolačními řešeními, jako jsou platformy či odhmotňovací stojany, jež jsou často nutné u tradičních subwooferů. Zde je izolace nedílnou součástí konstrukce, což zaručuje maximální účinnost bez potřeby dalších zásahů. Pro instalatéry to zároveň zjednodušuje práci: jakmile je subwoofer správně umístěn a upevněn dle instrukcí, antivibrační systém funguje optimálně bez dalších nastavení.
Dokumentace
Angličtina
Technické parametry
Reproduktor
- Typ: nástěnný vestavný subwoofer
- Velikost reproduktoru: 30 cm
- Membrána: basový profil Aerofoil
- Jmenovitá impedance: 8 Ω
- Zatížitelnost: 1000 W
Frekvenční odezva
- Frekvenční odezva při –3 dB: 16–200 Hz
- Frekvenční rozsah při –6 dB: 12–260 Hz
Skříň
- Typ: uzavřená skříň
- Rozměry
- Výška: 1640 mm
- Šířka: 350 mm
- Hloubka: 84 mm
- Materiál: MDF s vnitřním vyztužením
- Vnitřní objem: 30 l
Čelní panel
- Rozměry
- Výška: 400 mm
- Šířka: 400 mm
- Hloubka: 8,5 mm
BB ISW-8 (back box) je povinný pro vestavný subwoofer Bowers & Wilkins ISW-8
Často kladené otázky
Jaký zesilovač použít pro ISW-8?
Protože ISW-8 je pasivní subwoofer, vyžaduje dedikovaný externí zesilovač. Bowers & Wilkins doporučuje svůj model CDA-2HD, výkonový zesilovač třídy D vyvinutý speciálně pro instalace na míru. Tento dvoukanálový zesilovač dodává 2 × 250 wattů do 8 ohmů, případně lze zapojit do můstku pro 1000 wattů do jednoho kanálu, což přesně odpovídá přípustnému výkonu ISW-8. CDA-2HD obsahuje digitální předzesilovač s DSP, který umožňuje jemné nastavení úrovně, fáze a dělící frekvence. Lze použít i jiné zesilovače obdobné kvality, pokud respektují 8ohmovou impedanci a nepřekročí trvalý výkon 1000 wattů.
Lze ISW-8 instalovat do všech typů stěn?
Montážní hloubka 84 mm umožňuje instalaci do standardních rámových stěn typu 2×4 (reálně 89 mm) běžných v Severní Americe i do ekvivalentních evropských příček o 70 až 100 mm. Instalace do nosné stěny z betonu či zdiva však vyžaduje speciálně připravený výklenek. Vzhledem k velké výšce subwooferu (1 640 mm) je také nutné ověřit rozteč vodorovných profilů. U rekonstrukcí je nezbytná předběžná diagnostika stěnové konstrukce. Instalace do nenosných lehkých příček je obecně nejjednodušší, pokud konstrukce unese hmotnost systému a dynamické síly vznikající při provozu subwooferu.
Je zadní box (backbox) skutečně povinný?
Ano, zadní box je nedílnou součástí systému ISW-8 a jeho použití není volitelné. Bez něj by subwoofer nemohl správně fungovat. Backbox plní tři zásadní funkce: vymezuje zadní akustický objem potřebný pro správné chování membrány, zabraňuje šíření zadních zvukových vln do dutiny ve stěně (což by vedlo k destruktivním interferencím) a integruje antivibrační úchyty chránící konstrukci budovy. Zadní box je nutné objednat samostatně, protože není součástí balení subwooferu. Toto oddělení umožňuje instalatérům zvolit optimální okamžik instalace backboxu během stavebních či rekonstrukčních prací.
Lze ISW-8 použít ve stereofonní konfiguraci místo pro domácí kino?
Rozhodně. Ačkoli je domácí kino hlavním použitím mnoha subwooferů, ISW-8 vyniká i ve špičkových stereofonních sestavách. Pro milovníky klasiky, jazzu či elektroniky rozšíří přidání jednoho nebo dvou ISW-8 k stereosystému s vestavnými reproduktory řad CI700 nebo CI800 basovou odezvu až na 16 Hz (-3 dB), oblast pro většinu reprosoustav nedosažitelnou. Toto rozšíření poskytuje výtečný základ a hloubku zejména u orchestrálních nahrávek, kostelních varhan či syntezátorů. Použití dvou ISW-8 ve stereu, z nichž každý je přiřazen k jednomu kanálu, zachovává prostorovou informaci obsaženou v nízkých frekvencích a vytváří ještě přirozenější a trojrozměrnější zvukovou scénu.
Jaký je rozdíl mezi ISW-8 a modelem ISW-6?
ISW-6 je středním modelem řady zabudovatelných subwooferů Bowers & Wilkins, zatímco ISW-8 představuje vrchol nabídky. Hlavní rozdíl spočívá ve velikosti měniče: 20 cm (8”) u ISW-6 vs. 30 cm (12”) u ISW-8. Tento rozdíl v průměru znamená vyšší schopnost ISW-8 přemísťovat vzduch a tedy generovat vyšší akustické tlaky, zvlášť v nejhlubších basech. ISW-8 také sahá níže (16 Hz oproti přibližně 25 Hz u ISW-6) a zvládne vyšší výkon (1000 W oproti 500 W). ISW-6 zůstává kompaktnější na výšku, což usnadňuje integraci v některých situacích. Volba mezi modely závisí na velikosti místnosti, přidružených reproduktorech a požadované úrovni výkonu.
Jak nastavit úroveň a dělící frekvenci ISW-8?
Tato nastavení se provádějí na externím zesilovači, který ISW-8 budí, typicky na Bowers & Wilkins CDA-2HD nebo ekvivalentu. Dělící frekvence, obvykle mezi 50 a 120 Hz v závislosti na použitých hlavních reprosoustavách, určuje bod, kde subwoofer přebírá signál od hlavních repro. U reprosoustav CI700 nebo CI800 bývá dobrým výchozím bodem kolem 80 Hz. Úroveň subwooferu je třeba nastavit tak, aby přirozeně zapadl k hlavním reprosoustavám bez nadbytku či nedostatku basů. K objektivnímu doladění lze využít měřicí nástroje, jako je hlukoměr se spektrální analýzou nebo kalibrační mikrofon. Fázi může být rovněž nutné upravit, aby se kompenzovalo zpoždění vyvolané vzdáleností mezi subwooferem a poslechovým místem.
