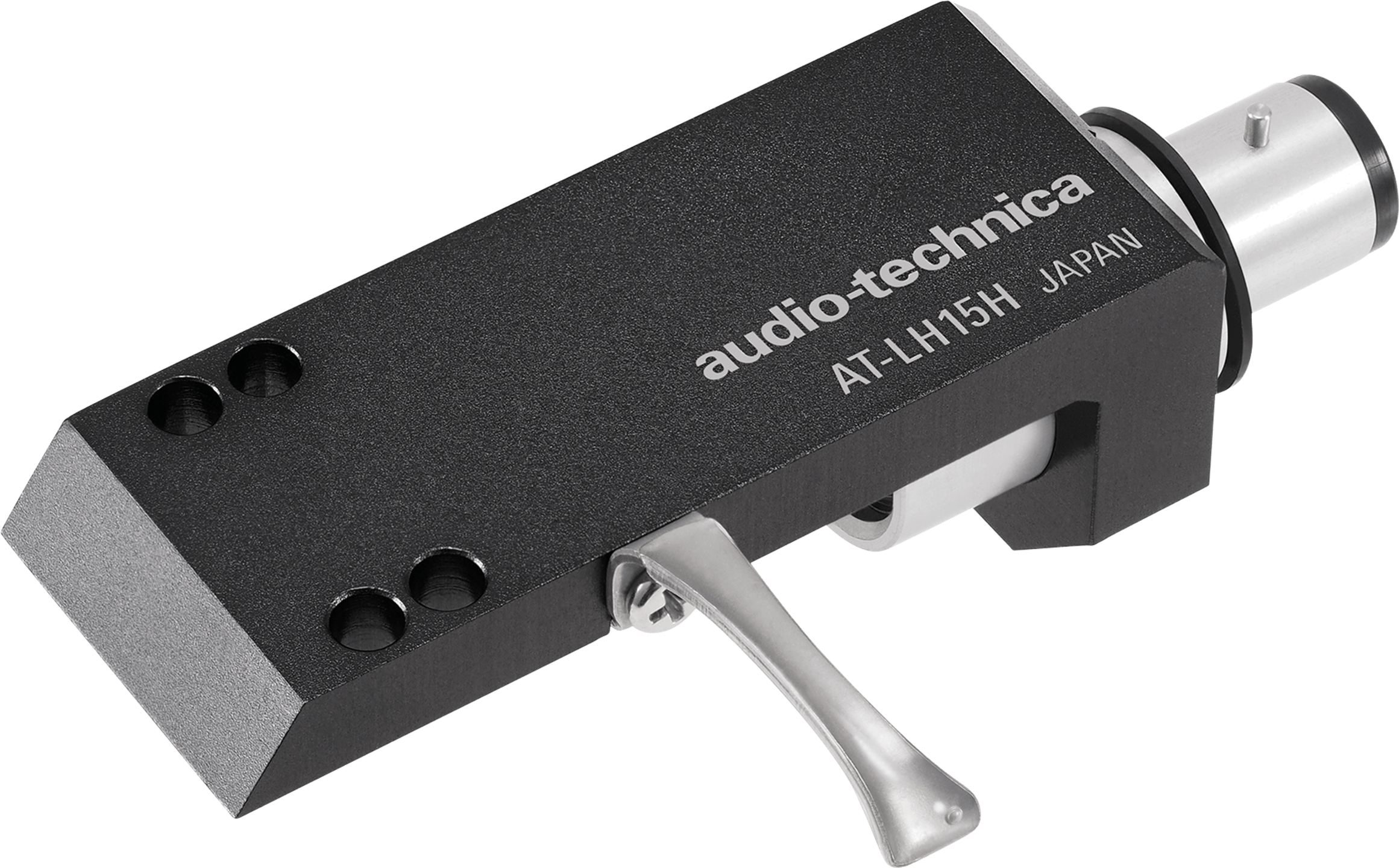

Audio Technica AT-LH15H

Audio-Technica AT-LH15H: headshell navržený pro jemné doladění

Headshell, který usnadňuje přesná nastavení a zároveň drží na uzdě nežádoucí vibrace – to je příslib tohoto 15gramového modelu od Audio-Technica. Se svým stavitelným válcem, průchozími montážními body a OFC kabely zapadá AT-LH15H do řady příslušenství navrženého pro závitované přenosky japonské značky, zejména série AT-OC9X a VM95.

Eloxovaný hliník a kontrolovaná hmotnost

Tělo AT-LH15H je vyrobeno z hliníku s tvrdou eloxovanou povrchovou úpravou. Tento povrchový proces není jen estetický: podílí se na tlumení mikrovibrací, které mohou zhoršovat čtení drážky. Hmotnost 15 gramů řadí tento headshell doprostřed řady LH, mezi 13g model a 18g model. Volba hmotnosti musí být vztažena ke specifikacím raménka a k hmotnosti použité přenosky – součet hmotností headshellu, přenosky a montážního materiálu nesmí překročit limit udávaný pro raménko.

Rovný tvar headshellu ho předurčuje pro S nebo J raménka, jejichž zakřivení zajišťuje správný přítlačný úhel. Pro rovná raménka nabízí Audio-Technica zalomené headshelly v jiných řadách.

Integrované nastavení azimutu a přesahu

Hlavní předností AT-LH15H je jeho stavitelný válec. Tento systém umožňuje dva odlišné typy nastavení: azimut, tedy boční naklonění přenosky při pohledu zepředu, a přesah (overhang), který určuje polohu hrotu vůči středu talíře.

Azimut přímo ovlivňuje separaci levého a pravého kanálu. Nepřesné nastavení vede k přeslechu mezi kanály a zhoršuje stereo podání. Možnost upravit tento úhel přímo na headshellu eliminuje potřebu podkládání nebo riskantních zásahů do raménka. Přesah naopak určuje tangenciální zarovnání diamantu v drážce. Správné nastavení snižuje čtecí zkreslení, které je obzvlášť patrné na vnitřních stopách desky.

Průchozí montážní body a kompatibilita

Montážní otvory AT-LH15H nejsou závitované. Toto řešení je určeno pro přenosky se závity integrovanými v těle, jako jsou VM95 nebo AT-OC9X. Šrouby procházejí headshellem a šroubují se přímo do těla přenosky. Audio-Technica k tomu dodává dva montážní šrouby, dvě plastové podložky a imbusový klíč pro snadnou instalaci.

Tato konfigurace zároveň umožňuje při nastavování přesahu přenosku mírně posouvat dopředu a dozadu, než se šrouby definitivně dotáhnou. Přenosky bez integrovaných závitů vyžadují k montáži matice, což je stále možné, ale méně pohodlné.

Bajonetový konektor H-4 (typ SME) o průměru 8 mm a délce 12 mm zajišťuje kompatibilitu s naprostou většinou ramének, která akceptují výměnné headshelly.

OFC kabeláž pro přenos signálu

Dodávané propojovací vodiče využívají bezkyslíkatou měď OFC (Oxygen-Free Copper). Tato vysoce čistá měď s minimalizovaným obsahem kyslíku vykazuje mírně vyšší vodivost než standardní měď. U tak krátké trasy, jakou je spojení mezi přenoskou a konektorem raménka, zůstává vliv subtilní, ale přístup výrobce svědčí o důrazu na detaily odpovídajícímu umístění produktu na trhu.

Tři hmotnosti pro přizpůsobení systému

Řada LH s průchozími montážními body zahrnuje tři modely: AT-LH13H (13 g), AT-LH15H (15 g) a AT-LH18H (18 g). Volba hmotnosti závisí na několika faktorech: hmotnosti přenosky, rozsahu protizávaží dostupného na raménku a v menší míře také na poddajnosti (compliance) přenosky. Raménko s nízkou kapacitou protizávaží nebo lehkou přenoskou bude spíše směřovat k 13g modelu, zatímco robustní raménko může využít vyšší stabilitu 18g verze.

Technické specifikace

Dostupné modely

• AT-LH13H: hmotnost 13 g
• AT-LH15H: hmotnost 15 g
• AT-LH18H: hmotnost 18 g

Tři modely s různou hmotností umožňují optimální kompatibilitu s vaším raménkem a přenoskou.

Konstrukce a materiály

• Tělo z eloxovaného hliníku
  • Snižuje nežádoucí mikrovibrace
  • Zajišťuje stabilní hmotnost
  • Tvrdé eloxované provedení pro vynikající mechanickou odolnost a vzhled

Montážní systém

• Průchozí neřezané otvory v headshellu
  • Navrženo pro přenosky se závitovaným tělem
  • Kompatibilní s modely AT-OC9X, VM95

Konektor

• Bajonetový konektor H-4 typu SME
  • Průměr: 8 mm
  • Délka: 12 mm
  • Kompatibilní s většinou ramének akceptujících vyměnitelné headshelly

Vedení

• Signálové vodiče z bezkyslíkaté mědi OFC
  • Optimální vodivost
  • Zachování kvality signálu na krátké trase mezi přenoskou a raménkem

Možnosti nastavení

• Nastavení přesahu přenosky
• Nastavení azimutu

Dodávané příslušenství

• 2 montážní šroubky
• 2 plastové podložky
• 1 imbusový klíč

Obecné informace

Model AT-LH15H se svou hmotností 15 g je obzvlášť vhodný pro většinu ramének ve tvaru S nebo J.
