Audio Technica AT-VM95EN/H

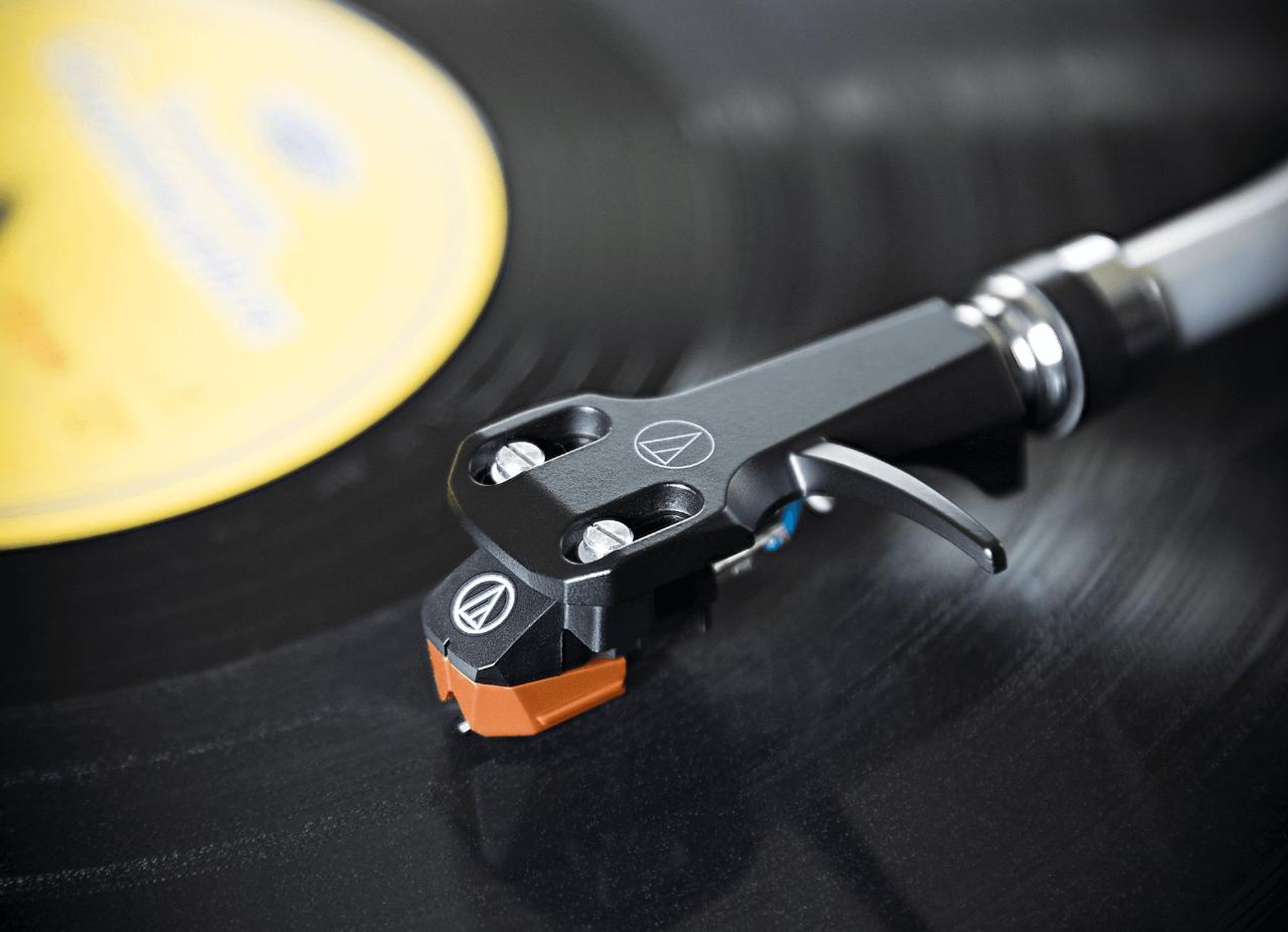

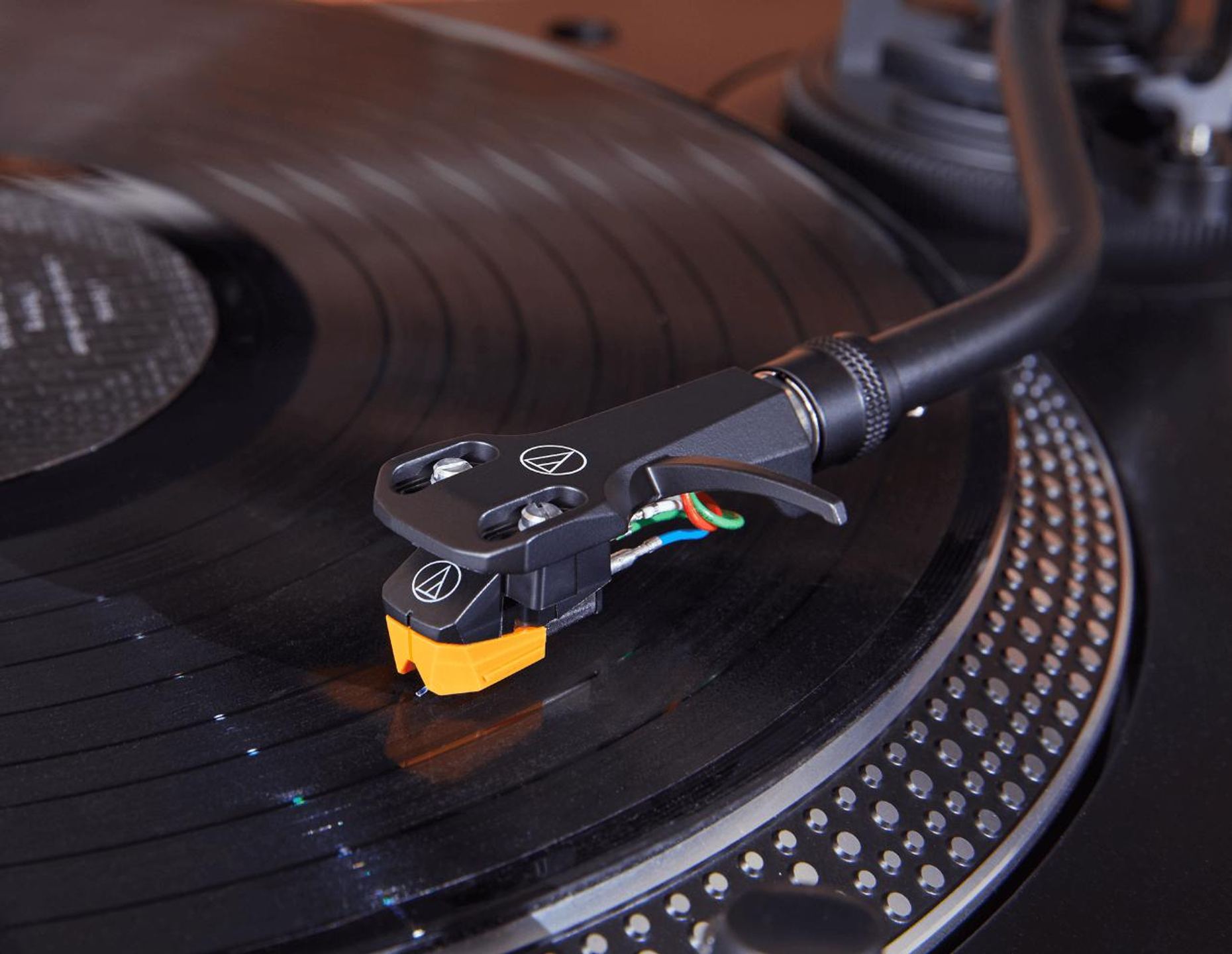

Tři desetiletí poté, co v továrně ve Fukui překročila měsíční produkce milionu přenosek VM, pokračuje Audio-Technica v této linii sérií VM95. Model AT-VM95EN/H nabízí připravenou sestavu, která spojuje přenosku AT-VM95EN s černou headshell AT-HS6, přičemž celý komplet je smontován a zkontrolován v Japonsku. Toto řešení umožňuje využít pečlivé osazení bez nutnosti manipulovat s jemnými konektory nebo samostatně seřizovat přenosku.

Diamant broušený z jednoho kusu

Hlavní rozdíl AT-VM95EN oproti základním modelům řady spočívá v jejím eliptickém diamantu typu „nude“, tedy celistvém. Na rozdíl od hrotů nalepených na titanový nosič (bonded konstrukce) je tento diamant vybroušen z jednoho kusu a přímo zasazen do hliníkového cantileveru. Tato konstrukce snižuje pohyblivou hmotu na konci raménka s hrotem, což zlepšuje schopnost systému sledovat rychlé modulační změny drážky.

Eliptický hrot o rozměrech 0,3 × 0,7 mil nabízí větší styčnou plochu se stěnami drážky než kónický hrot. Zasahuje hlouběji do vyřezané stopy a získává více informací, zejména v oblasti výšek, kde sahá frekvenční odezva až do 23 kHz. Separace kanálů dosahuje 22 dB při 1 kHz, což odpovídá této třídě produktu.

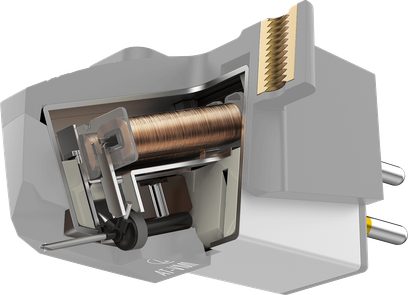

Systém s dvojitým V magnetem

Audio-Technica používá v celé řadě VM95 elektromagnetický generátor s dvojitým pohyblivým magnetem. Dva magnety, jeden pro každý kanál, jsou uspořádány do tvaru V a odděleny stínicí destičkou. Tato geometrie kopíruje konfiguraci řezacích hlav, které se používají k vytváření vinylových masterů, kde jsou levý a pravý kanál vyřezány pod úhlem 45° na každou stranu drážky.

Para-toroidální cívky jsou vinuty z mědi T.P. (Tough Pitch) s impedancí 3,3 kΩ při 1 kHz. Výstupní napětí 3,5 mV je dostatečné pro přímé připojení k jakémukoli standardnímu phono předzesilovači pro MM přenosky, s doporučeným zatížením 47 kΩ a kapacitou v rozsahu 100 až 200 pF.

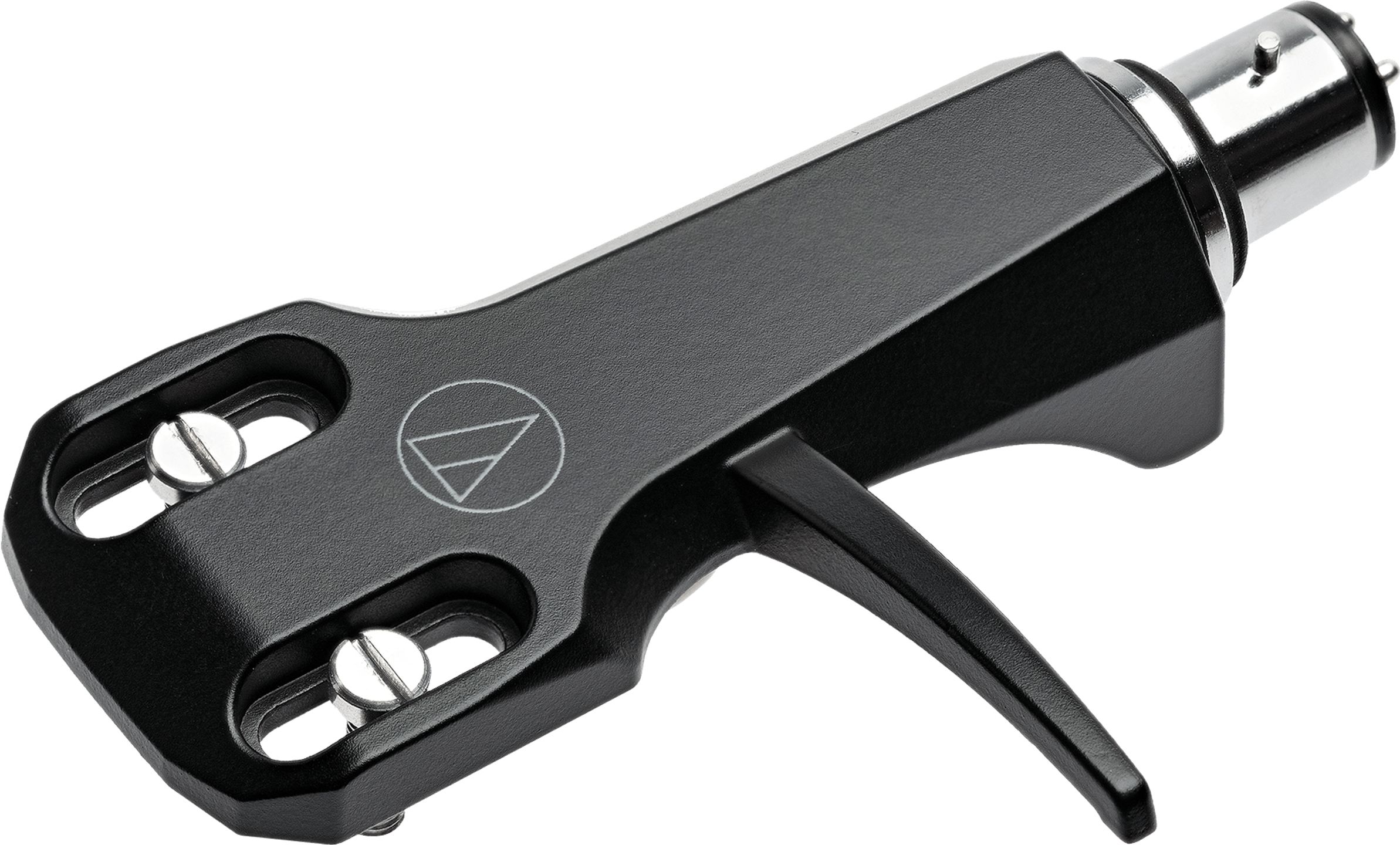

Dodávaná headshell AT-HS6

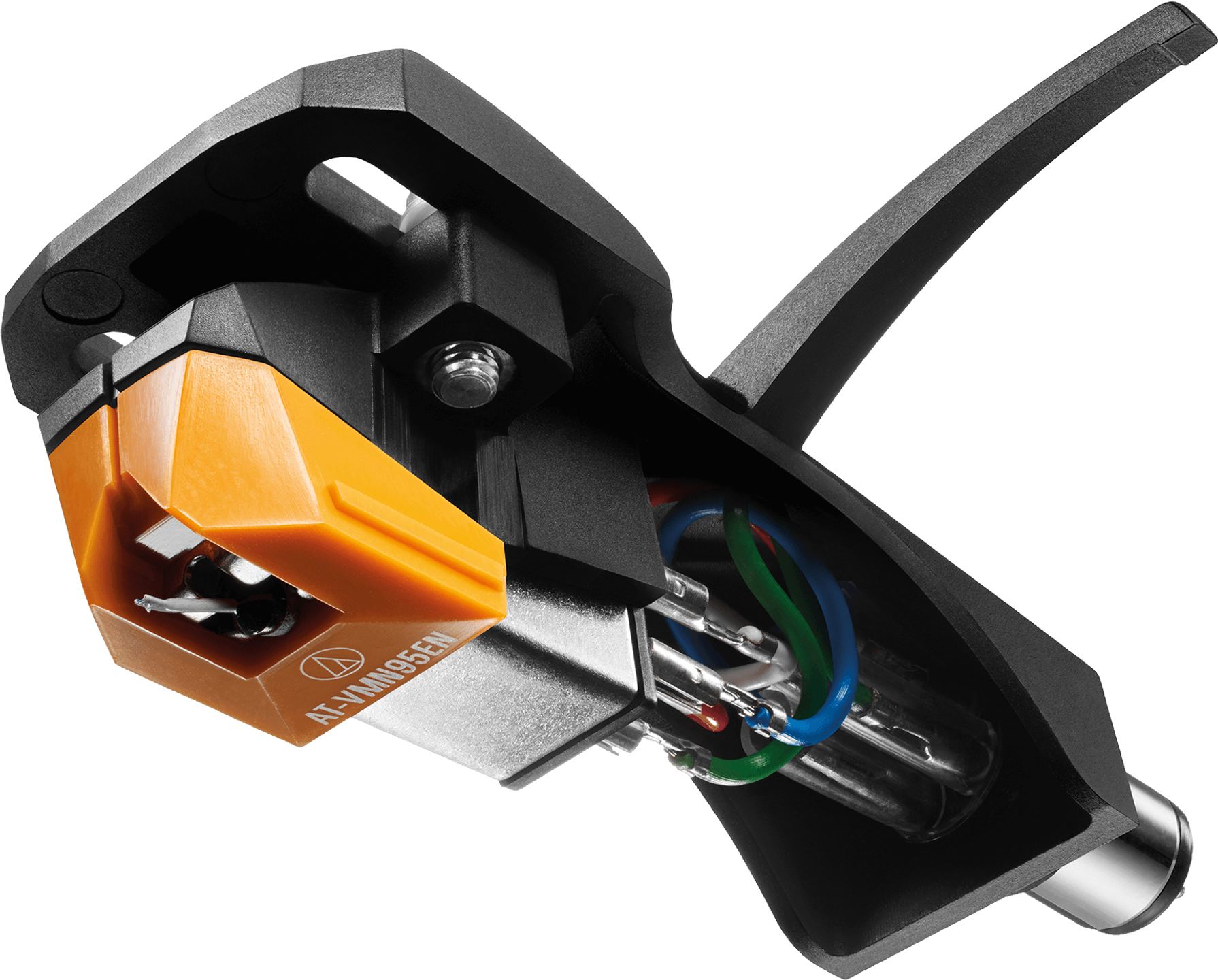

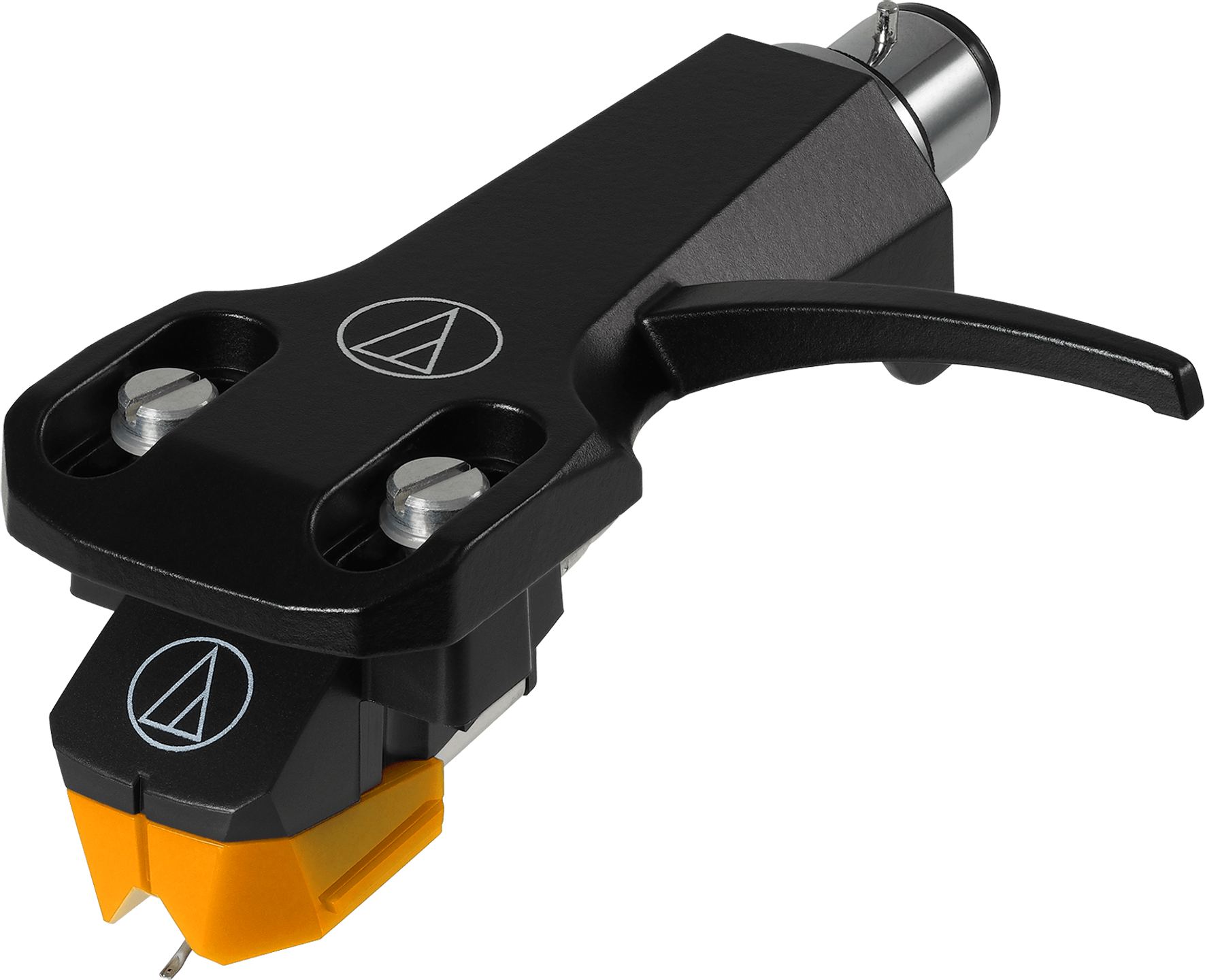

Celek je dodáván osazený na headshellu AT-HS6 z tlakově litého hliníku. Tento model váží 9 gramů včetně vodičů, což přivádí celkovou hmotnost sestavy na 15,5 gramu. Nízká hmotnost hliníku přispívá k omezení parazitních vibrací, které by mohly zabarvovat signál.

Headshell je vybaven integrovanou opěrkou prstu pro přesné umístění hrotu na desku a barevně kódovanými propojovacími vodiči s pozlacenými kontakty. Upevnění k raménku je bajonetové, pro gramofony vybavené standardním konektorem SME, který je na trhu velmi rozšířený. Pro uživatele, kteří dávají přednost jiné headshell nebo chtějí přenosku montovat přímo, je přenoska AT-VM95EN k dispozici také samostatně.

Řada navržená pro postupné vylepšování

Architektura série VM95 vychází z jednotného těla přenosky společného pro všech šest modelů řady. Liší se pouze hrot, což umožňuje výměnu diamantu bez demontáže nebo nového zarovnání celé přenosky. Výměna zabere jen několik sekund prostým nasazením.

Tato modularita otevírá několik možností. Když eliptický hrot dosáhne konce své životnosti, odhadované na zhruba 300 hodin, stačí objednat náhradní diamant AT-VMN95EN. Uživatelé, kteří chtějí změnit zvukový charakter, mohou zvolit jiný typ hrotu: VM95ML s profilem Microline nabízí delší životnost a nižší zkreslení na konci strany, zatímco VM95SH s profilem Shibata poskytuje rozšíření v nejvyšších výškách a mírné opotřebení desek.

Podmínky použití a nastavení

Doporučená přítlačná síla se pohybuje mezi 1,8 a 2,2 gramu, se standardní hodnotou 2,0 gramu. Dynamická poddajnost 7 × 10⁻⁶ cm/dyne při 100 Hz odpovídá středně poddajné přenosce, kompatibilní s většinou ramének se střední efektivní hmotností, jaká se nacházejí u běžných a středně pokročilých gramofonů.

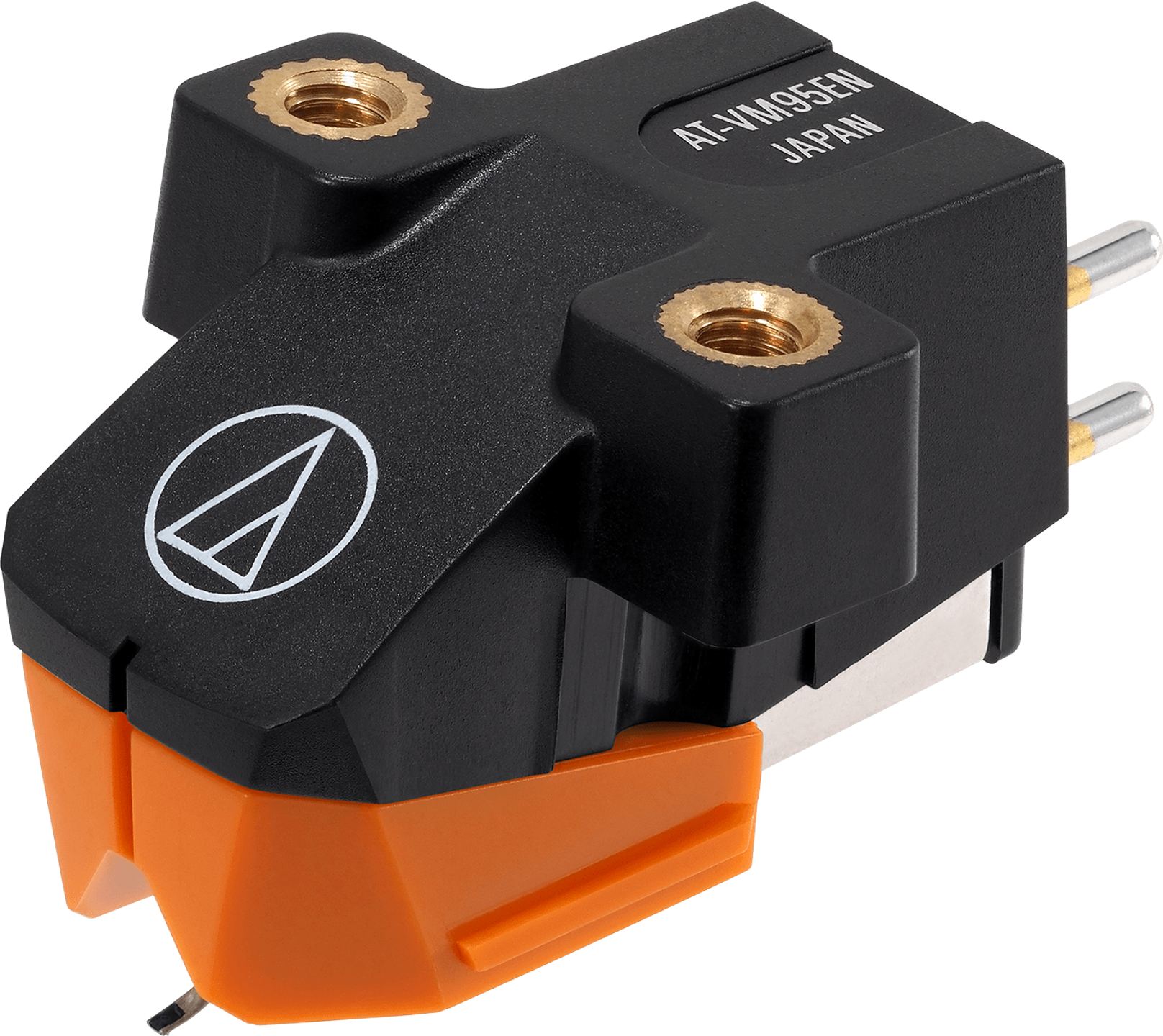

Nízkorezonanční polymerové tělo integruje závitové vložky, které umožňují upevnit přenosku k headshellu pouze dvěma šrouby, bez matic. Toto řešení zjednodušuje montáž pro ty, kteří si přenosku koupí samostatně, nebo ji budou chtít přemístit na jiný držák.

Technické vlastnosti

Výkonové parametry

• Frekvenční odezva: 20 – 23000 Hz
• Přeslech mezi kanály: 22 dB při 1 kHz
• Výstupní napětí: 3,5 mV při 1 kHz, 5 cm/s
• Vyvážení kanálů: 2,0 dB při 1 kHz

Elektrické vlastnosti

• Doporučená zátěžová impedance: 47 kΩ
• Impedance cívky: 3,3 kΩ při 1 kHz
• Stejnosměrný odpor: 485 Ω
• Indukčnost cívky: 550 mH při 1 kHz
• Doporučená zátěžová kapacita: 100 – 200 pF

Mechanické vlastnosti

• Doporučená přítlačná síla: 1,8 – 2,2 g, standardní hodnota 2,0 g
• Vertikální snímací úhel: 23°
• Statická poddajnost: 20 × 10⁻⁶ cm/dyne
• Dynamická poddajnost: 7 × 10⁻⁶ cm/dyne při 100 Hz

Hrot přenosky

• Typ: celistvý elliptický s nalepeným kulatým dříkem
• Rozměry: 0,3 × 0,7 mil, přibližně 8 × 18 µm
• Náhradní hrot: AT-VMN95EN
• Přibližná životnost: 300 hodin

Výhody celistvého hrotu:

• Nižší zkreslení oproti běžným lepeným elliptickým hrotům
• Lepší podání přechodových jevů
• Vysoká přesnost při sledování jemných modulací
• Optimalizovaná reprodukce vysokých frekvencí

Rozměry a montáž

• Rozměry: 21,2 × 21,4 × 62,4 mm, výška × šířka × hloubka
• Hmotnost přenosky: 6,5 g
• Hmotnost headshellu AT-HS6BK: 9 g, tlakový hliník
• Celková hmotnost: 15,5 g
• Montáž: standardní rozteč 12,7 mm

Kompatibilita hrotů VM95

Jeden společný korpus přenosky přijímá všechny hroty řady VM95, což umožňuje prodloužit životnost přenosky a vyzkoušet různé profily diamantu:

• AT-VMN95C: sférický hrot
• AT-VMN95E: lepený elliptický hrot
• AT-VMN95EN: celistvý elliptický hrot
• AT-VMN95ML: microlinéární hrot
• AT-VMN95SH: Shibata hrot
• AT-VMN95SP: speciální profesionální hrot

Obecné informace

• Model: AT-VM95EN/H
• Typ přenosky: stereo s dvojitým pohyblivým magnetem
• Držák hrotu: hliníková trubička
• Montáž a kontrola: vyrobeno a testováno ve Fukui, Japonsko
