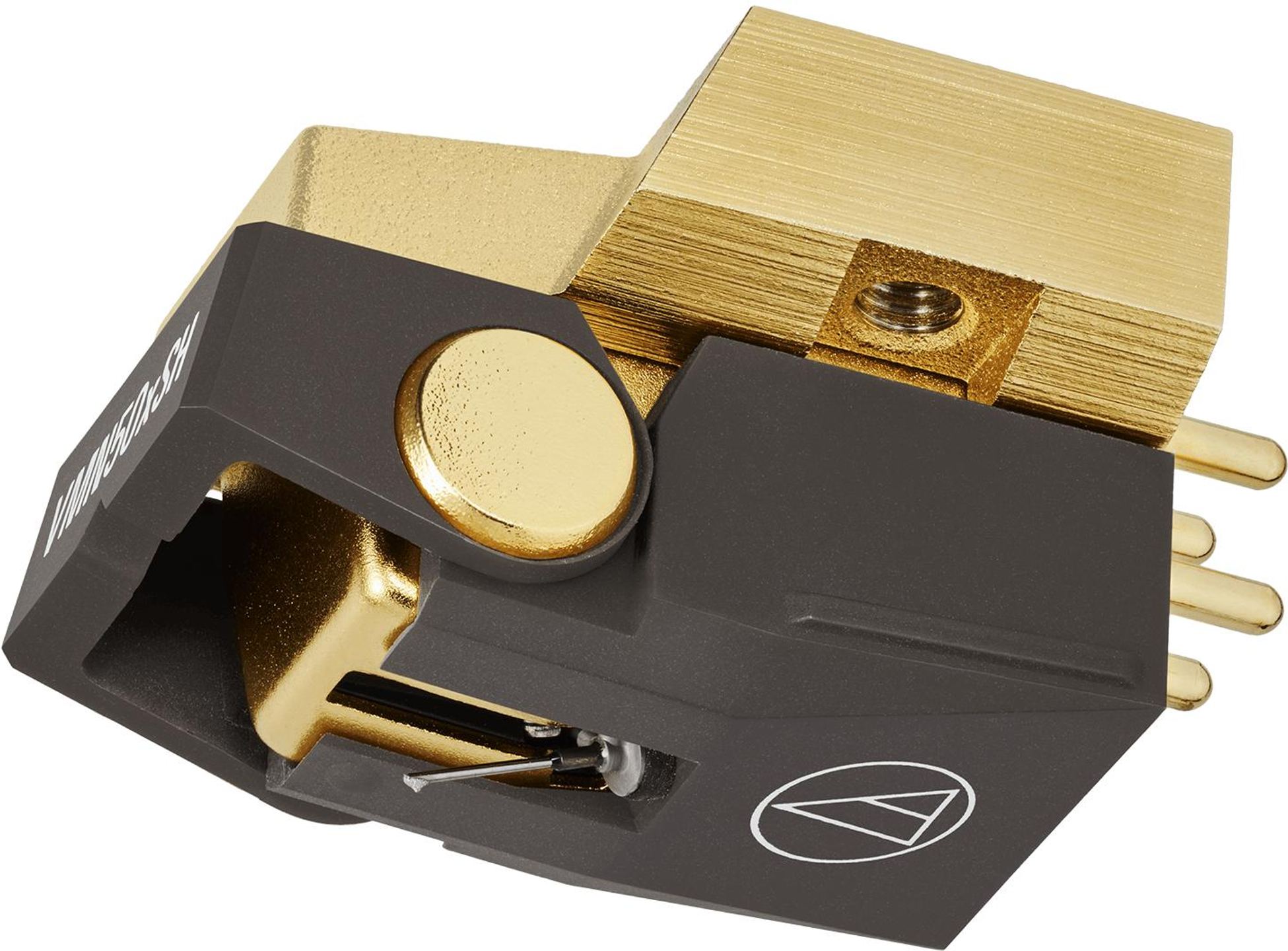

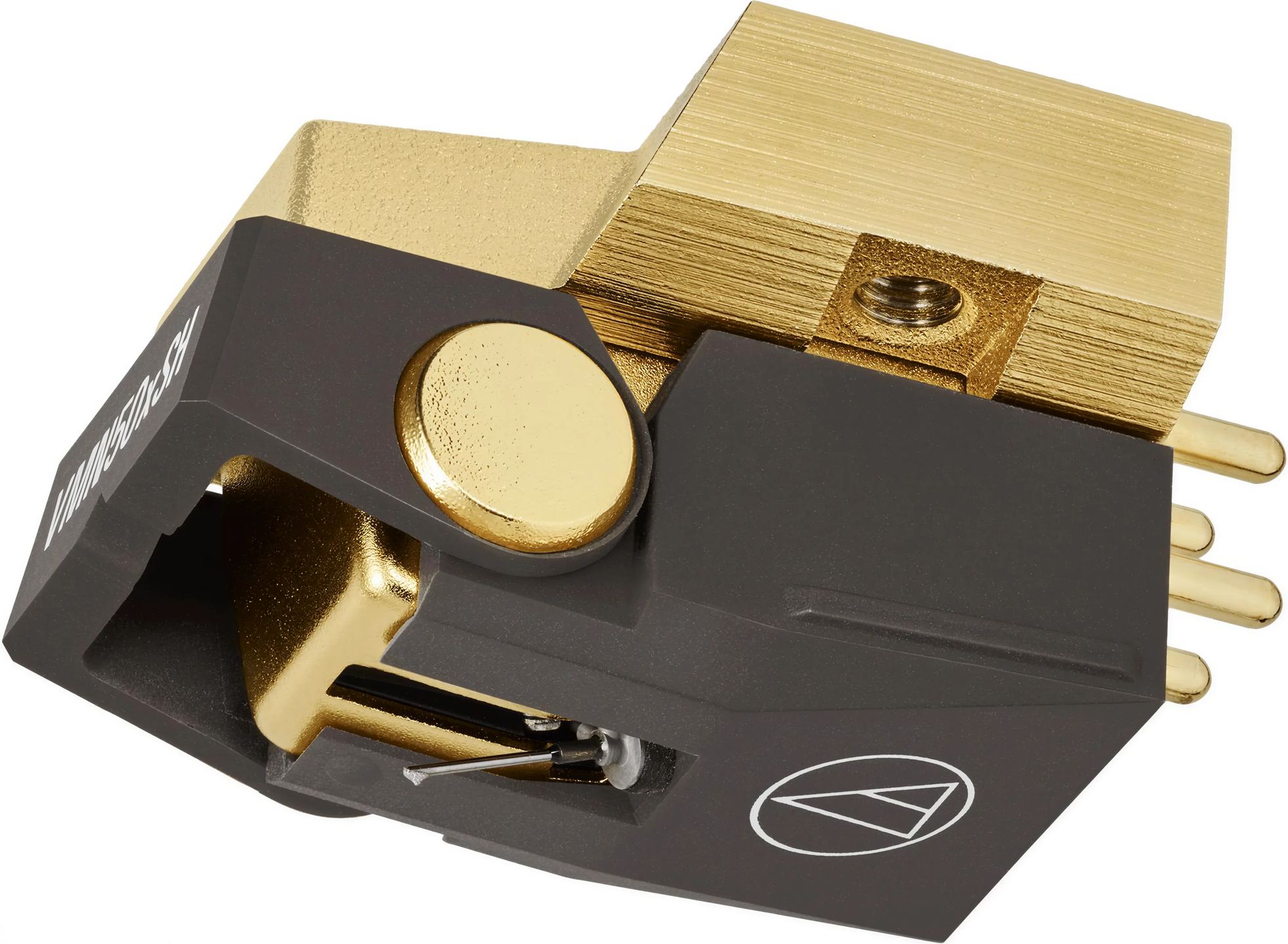

Audio Technica AT-VM750xSH

Se sérií VMx aktualizuje Audio-Technica svou řadu přenosek s dvojitým pohyblivým magnetem důkladným přepracováním konstrukce generátoru i použitých materiálů. Model AT-VM750xSH stojí na vrcholu této linie a spojuje celobroušený (nude) diamant Shibata s masivním borovým jehlovým raménkem (cantileverem). Navazuje na VM750SH a přináší podstatné změny: nový vinovací drát z mědi vysoké čistoty, snížení počtu závitů a zjednodušenou montáž díky závitovým vložkám.

Nově navržený generátor kolem mědi PCUHD

Motor AT-VM750xSH vychází z vertikální dvoumagnetové (VM) architektury Audio-Technica, která umisťuje dva magnety do úhlu 90° tak, aby odpovídaly geometrické konfiguraci rycí hlavy při výrobě vinylových matric. Toto uspořádání přirozeně podporuje stereofonní separaci a rozšíření frekvenční odezvy.

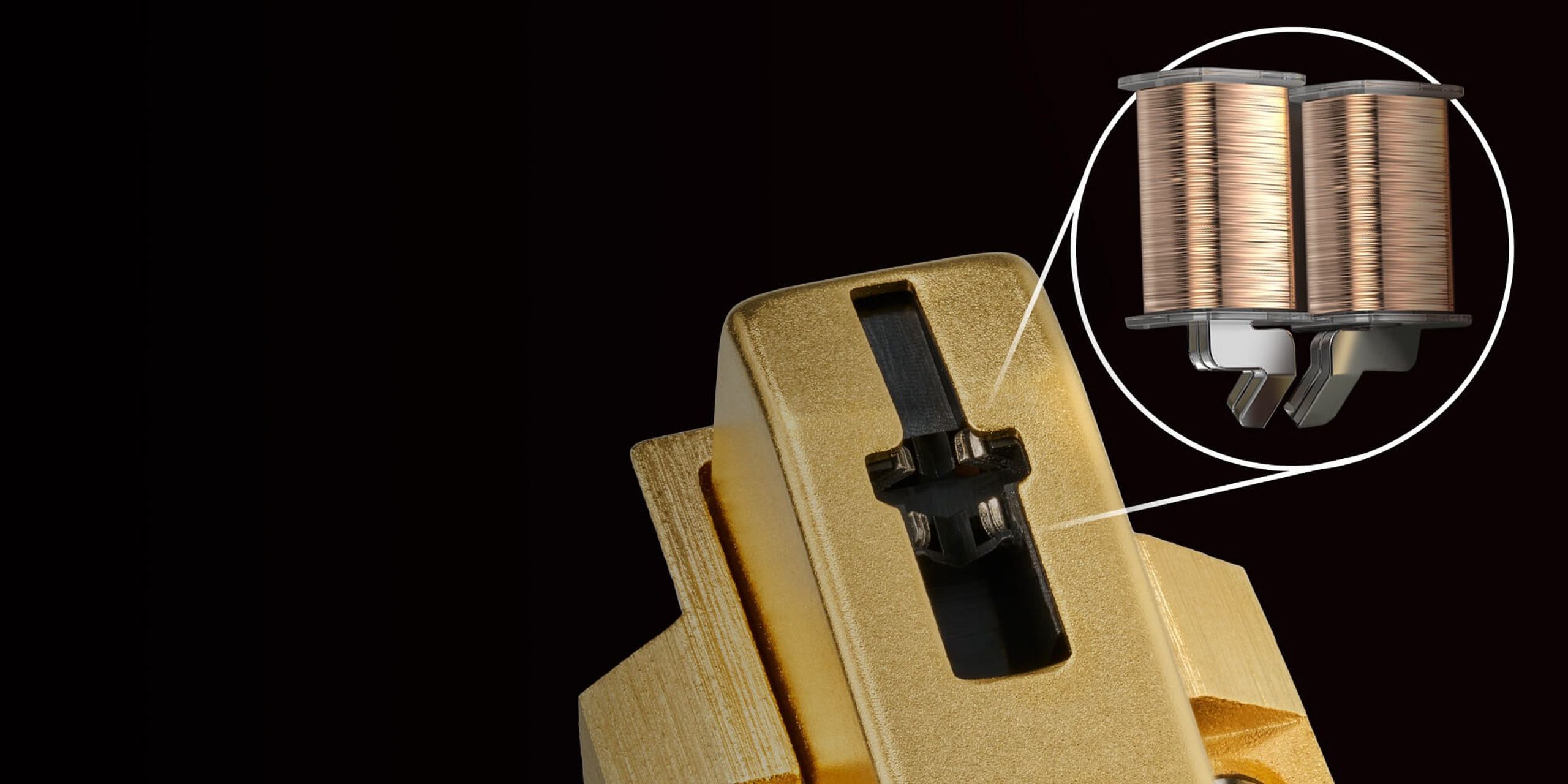

Série VMx však přináší zásadní vývoj na úrovni cívek. Ty využívají paratoroidní strukturu se dvěma navinutími na kanál, umístěnými za sebou. Toto provedení zlepšuje elektromagnetickou účinnost a současně snižuje únik magnetického toku. Použitý drát je nyní z mědi PCUHD (Pure Copper Ultra High Drawability), materiálu získaného elektrolytickým procesem s čistotou vyšší než 99,99 %. Audio-Technica zároveň mírně snížila počet závitů vinutí, což se projevuje lepší odezvou na transienty a vyšší schopností reprodukovat rychlé dynamické změny.

Středová stínící deska fyzicky odděluje levý a pravý kanál, aby se omezila přeslechová vazba. Toto elektrické oddělení přispívá k přesnosti stereoobrazu, se změřenou separací 26 dB při 1 kHz.

Diamant Shibata, dědic éry kvadrofonie

Diamant Shibata nese jméno po inženýru Norio Shibatovi, který jej vyvinul ve společnosti JVC na začátku 70. let, aby splnil nároky kvadrofonních desek CD-4. Ty vyžadovaly spolehlivé čtení signálů až do 45 kHz, což tehdejší profily hrotů nedokázaly bez nadměrného opotřebení zajistit.

Tvar Shibata má dva různé poloměry zakřivení, podobně jako eliptický diamant, avšak s asymetrickou geometrií, která výrazně rozšiřuje vertikální kontaktní plochu se žlábkem. Tento lineární kontakt umožňuje vytěžit více informací ve vysokých frekvencích a zároveň rozložit tlak na větší plochu, což snižuje opotřebení jak desky, tak samotného diamantu.

U modelu AT-VM750xSH je diamant Shibata typu integrální (nude), tedy vybroušený z jednoho bloku diamantu namísto lepení na kovový nosič. Toto řešení snižuje hmotnost na konci cantileveru a zlepšuje přenos vibrací. Poloměr zakřivení je 2,7 × 0,26 mil.

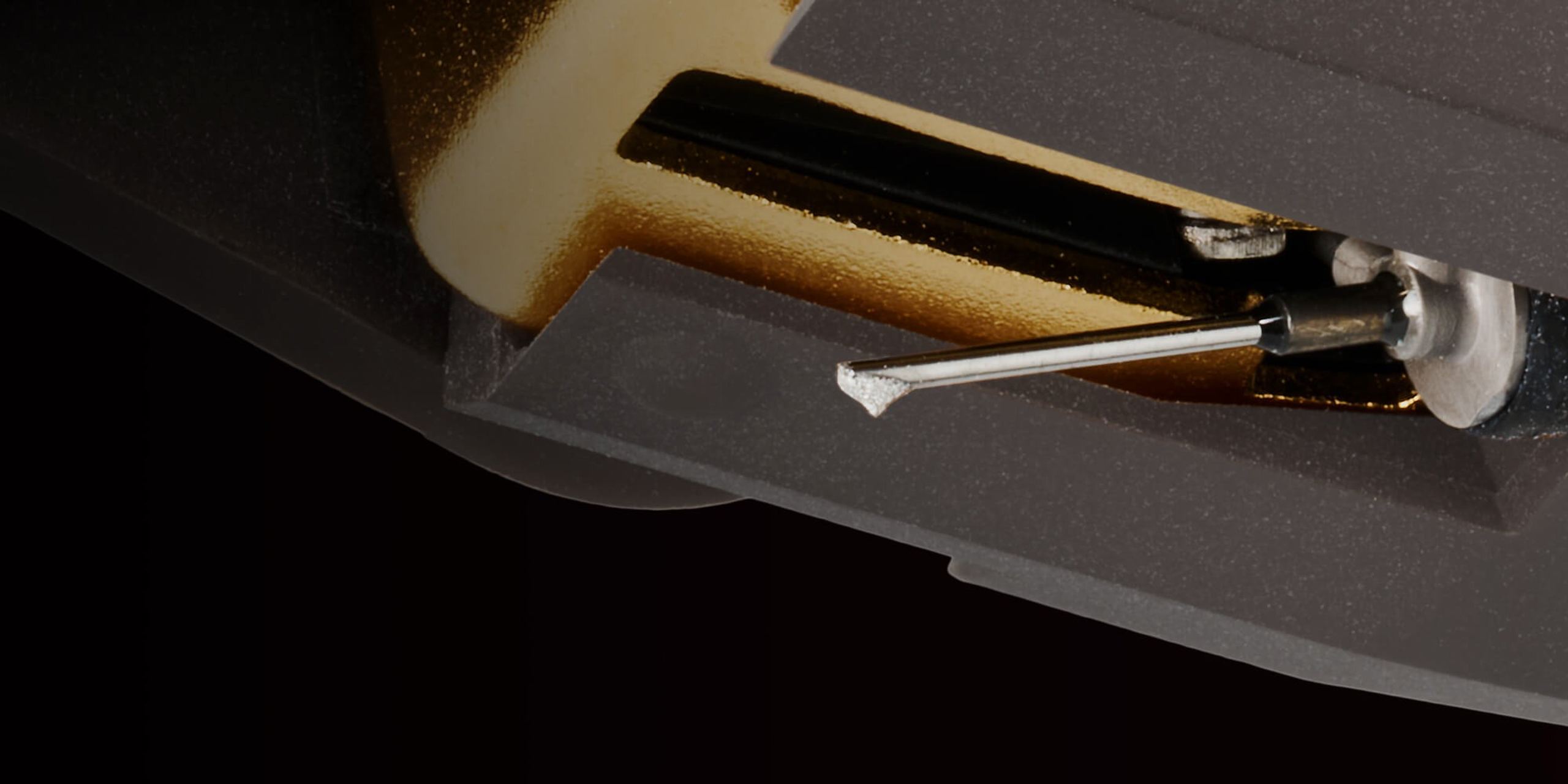

Borové jehlové raménko pro rychlý přenos

Audio-Technica vyhrazuje masivní borové jehlové raménko pro tři špičkové modely série VMx: AT-VM760x, AT-VM750x a AT-VM745x. Tento materiál se vyznačuje mimořádně příznivým poměrem tuhosti k hmotnosti. Podle výrobce přenáší bor vibrace přibližně 2,5krát rychleji než hliníková trubička použitá u předchozí generace.

Tato vyšší rychlost se nejvíce projeví u dynamických hudebních pasáží s prudkými změnami amplitudy. Nástupy bicích, pizzicata strun či klavírní transienty získávají na definici a přirozenosti. Cantilever má průměr 0,28 mm.

Konstrukce a snadná montáž

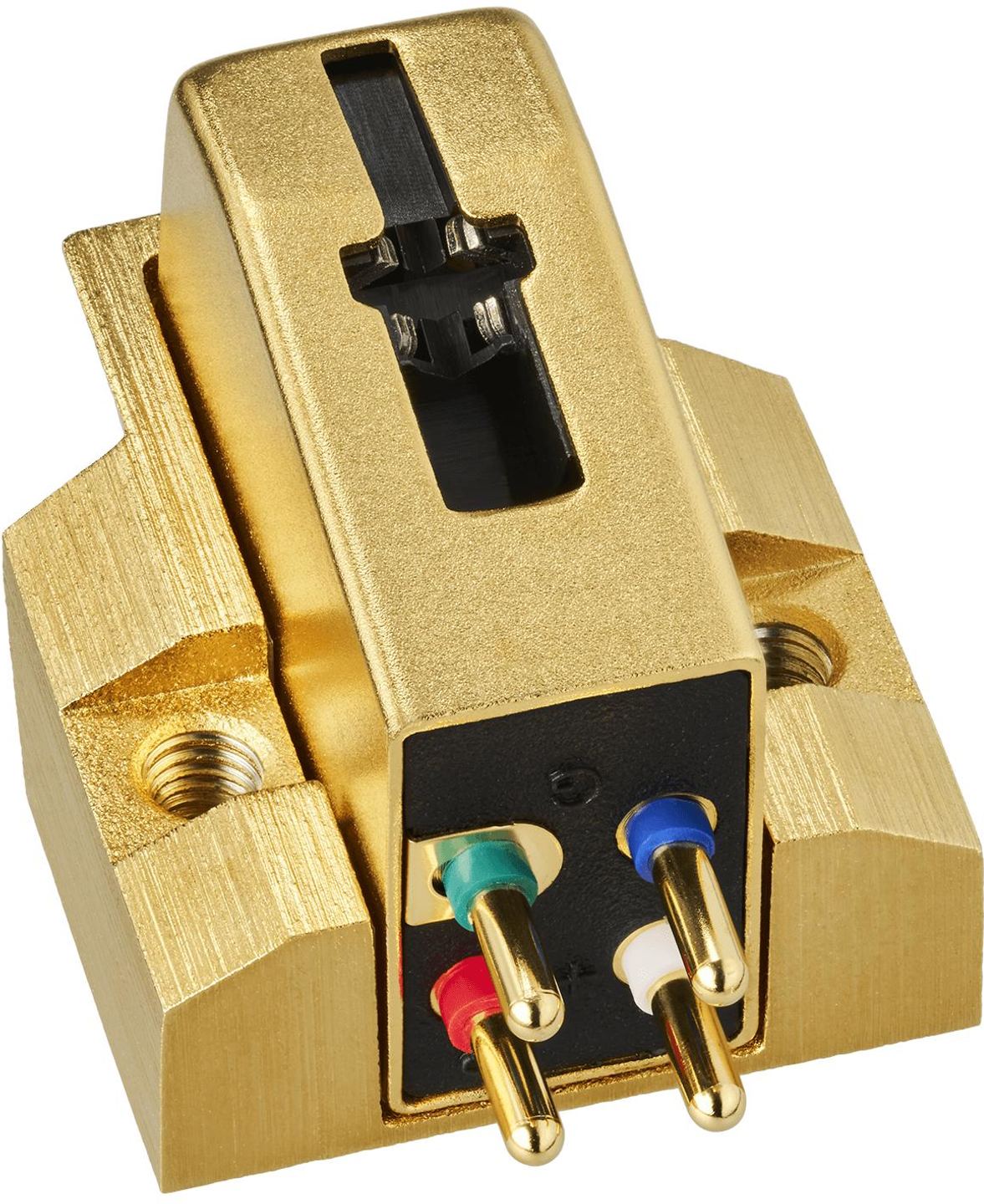

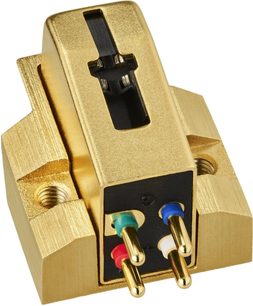

Tělo přenosky je vyrobeno z hliníku tlakově litého do formy, což pomáhá potlačit nežádoucí vibrace a současně poskytuje přirozené elektrické stínění proti rušení. Celková hmotnost činí 8,8 g, což je hodnota kompatibilní s většinou ramének s nízkou až střední efektivní hmotností.

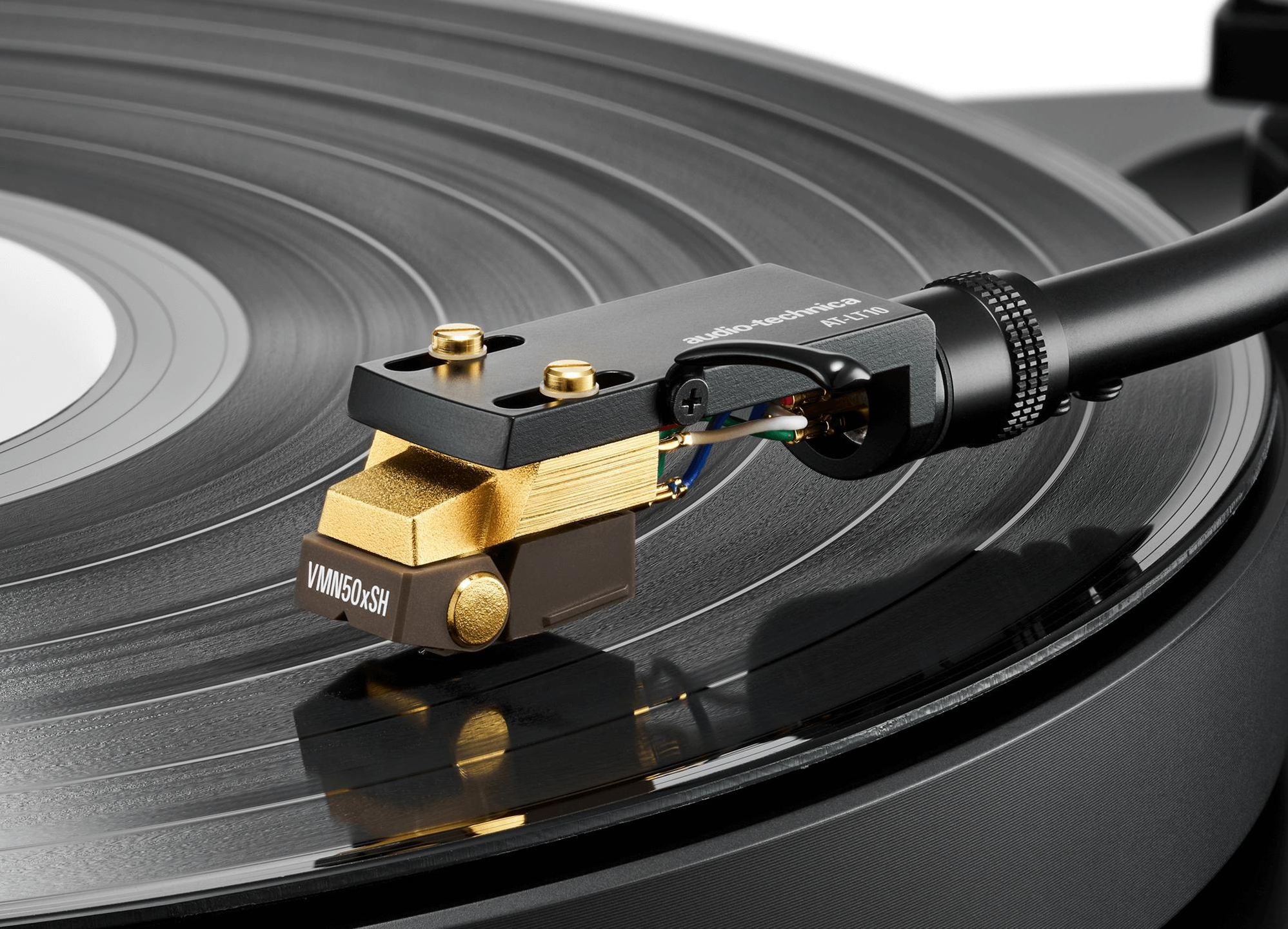

Série VMx výrazně usnadňuje instalaci díky integrovaným závitovým vložkám M2,6 v těle přenosky. Zatímco předchozí modely vyžadovaly manipulaci se šroubky a matičkami ve stísněném prostoru, nyní stačí dva šroubky k upevnění přenosky na headshell, bez zvláštního nářadí. Dodávaný set zahrnuje dva šroubky 10 mm, dvě podložky, demagnetizovaný šroubovák a čisticí kartáček.

Ochrana diamantu byla rovněž přepracována. Zahrnuje V‑tvarovanou drážku, která nechává přesně viditelnou polohu hrotu, což usnadňuje jeho přesné dosednutí do drážky desky.

Nastavení a kompatibilita

Doporučená přítlačná síla je 2 g, s přípustným rozsahem 1,8 až 2,2 g. Dynamická poddajnost 7 × 10⁻⁶ cm/dyne při 100 Hz předurčuje tuto přenosku pro raménka s nízkou až střední efektivní hmotností. Na příliš těžkém raménku by rezonanční frekvence mohla klesnout do oblasti, kde se deformace desky stávají slyšitelnými.

Z hlediska předzesílení poskytuje AT-VM750xSH výstupní napětí 3,7 mV, které bohatě postačuje k přímému připojení na standardní MM phono vstup. Doporučená zátěžová impedance je 47 kΩ, v praxi téměř univerzální hodnota. Kapacita zátěže si však zaslouží pozornost: Audio-Technica doporučuje rozsah 150 až 250 pF včetně kabelů. Phono předzesilovač s nastavitelnou kapacitou nebo krátké, nízkokapacitní propojovací kabely umožní plně využít rozšíření v oblasti vysokých frekvencí.

Zaměnitelnost hrotů v rámci řady

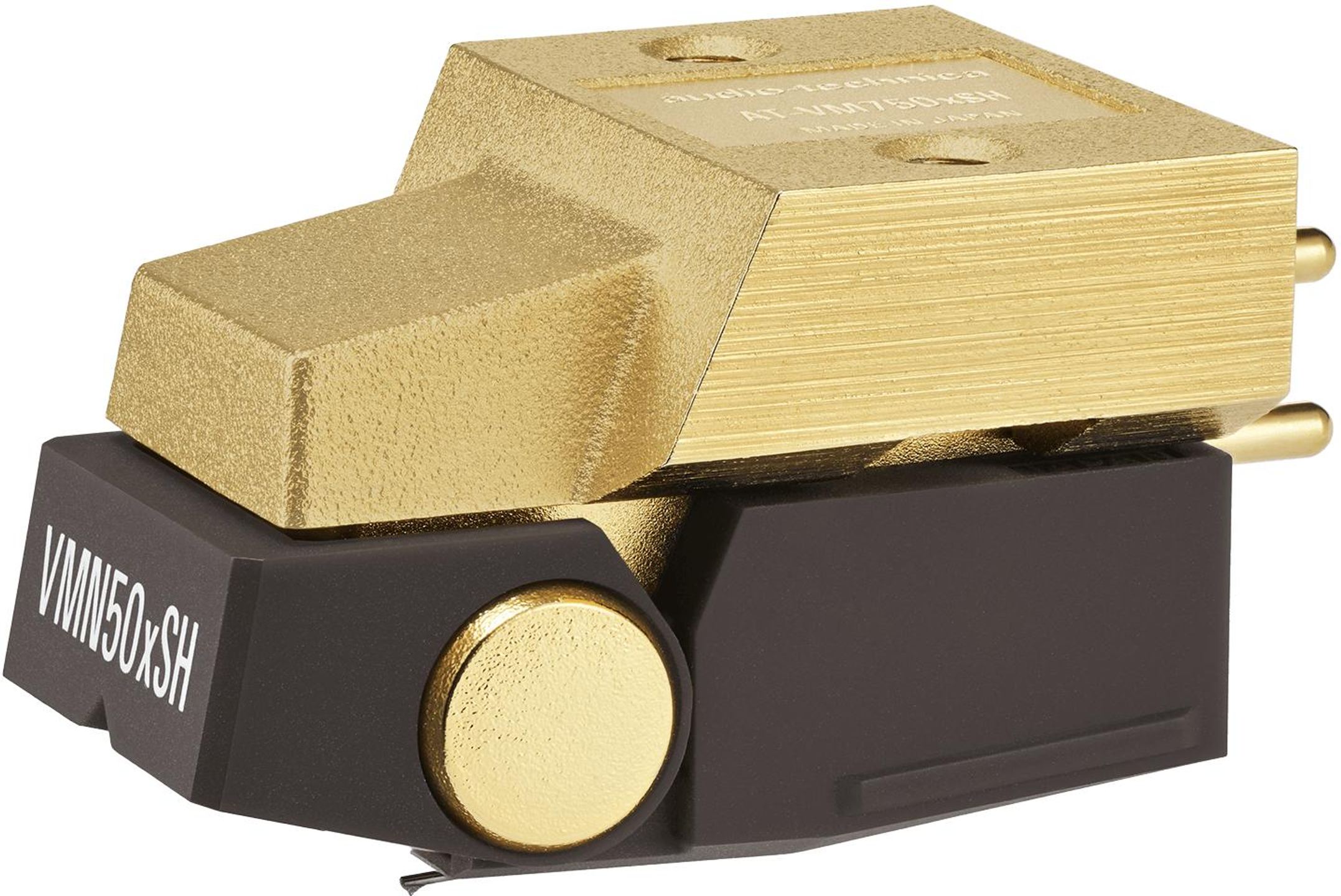

Jedním z předností platformy VM je kompatibilita hrotů. Všechny přenosky sérií VM a VMx sdílejí stejné tělo i systém uchycení diamantu. Na AT-VM750xSH je proto možné nasadit jakýkoli náhradní hrot VMNx nebo VMN, s výjimkou mono verzí.

Tato modularita otevírá zajímavé možnosti. Lze například pořídit přenosku s diamantem Shibata pro běžný poslech a k ní přidat cenově dostupný eliptický hrot pro opotřebované desky, jejichž drážky by hůře snášely příliš jemný profil. Naopak je možné postoupit k diamantu Special Line Contact u AT-VMN60xSL a získat ještě vyšší čtecí přesnost.

Specifický náhradní hrot pro tento model nese označení AT-VMN50xSH.

Technické parametry

Zvukové vlastnosti

• Frekvenční rozsah: 20 Hz až 27 kHz
• Přeslech mezi kanály: 26 dB (1 kHz)
• Výstupní napětí: 3,7 mV (1 kHz, 5 cm/s)
• Vyvážení výstupu: 1 dB (1 kHz)

Elektrické vlastnosti

• Doporučená zátěžová impedance: 47 kΩ
• Impedance cívky: 3,2 kΩ (1 kHz)
• Stejnosměrný odpor: 750 Ω
• Indukčnost cívky: 480 mH (1 kHz)
• Doporučená zátěžová kapacita: 150 až 250 pF

Mechanické vlastnosti

• Přítlačná síla: 1,8 až 2,2 g (standardně 2 g)
• Vertikální úhel stopy: 20°
• Držák hrotu: masivní bór o průměru 0,28 mm
• Statická poddajnost: 20 × 10-6 dyne/cm
• Dynamická poddajnost: 7 × 10-6 dyne/cm (100 Hz)

Hrot přenosky

• Typ broušení: celistvý Shibata
• Poloměr zakřivení: 2,7 × 0,26 mil
• Náhradní hrot: AT-VMN50xSH (prodává se samostatně)

Fyzické vlastnosti

• Rozměry: 29 mm × 18,3 mm × 17,5 mm (V × Š × H)
• Hmotnost: 8,8 g
• Závitový otvor: M2,6 × 2

Příslušenství a obecné informace

• Dodávané příslušenství: dva montážní šroubky M2,6 (10 mm × 2,8 mm × 2,5 mm), dvě podložky, odmagnetovaný šroubovák, kartáček
• Typ přenosky: VM
