Velodyne SC-IW 600 X

Velodyne SC-IW 600 X, vestavný subwoofer

Integrovat subwoofer do příčky, aniž by bylo nutné vzdát se rozšíření do hlubokých basů, zůstává choulostivým úkolem. SC-IW 600 X na to odpovídá konfigurací se čtyřmi vzájemně vyváženými měniči, dvěma aktivními woofery o průměru 6,5 palce podpořenými dvěma pasivními zářiči s velkou vyzařovací plochou. Velodyne představuje druhou generaci modelu, přepracovanou od základů: nový vstřikovaný šasi, membrány z uhlíkových vláken, motory s větším zdvihem.

Konstrukce se čtyřmi vzájemně vyváženými měniči

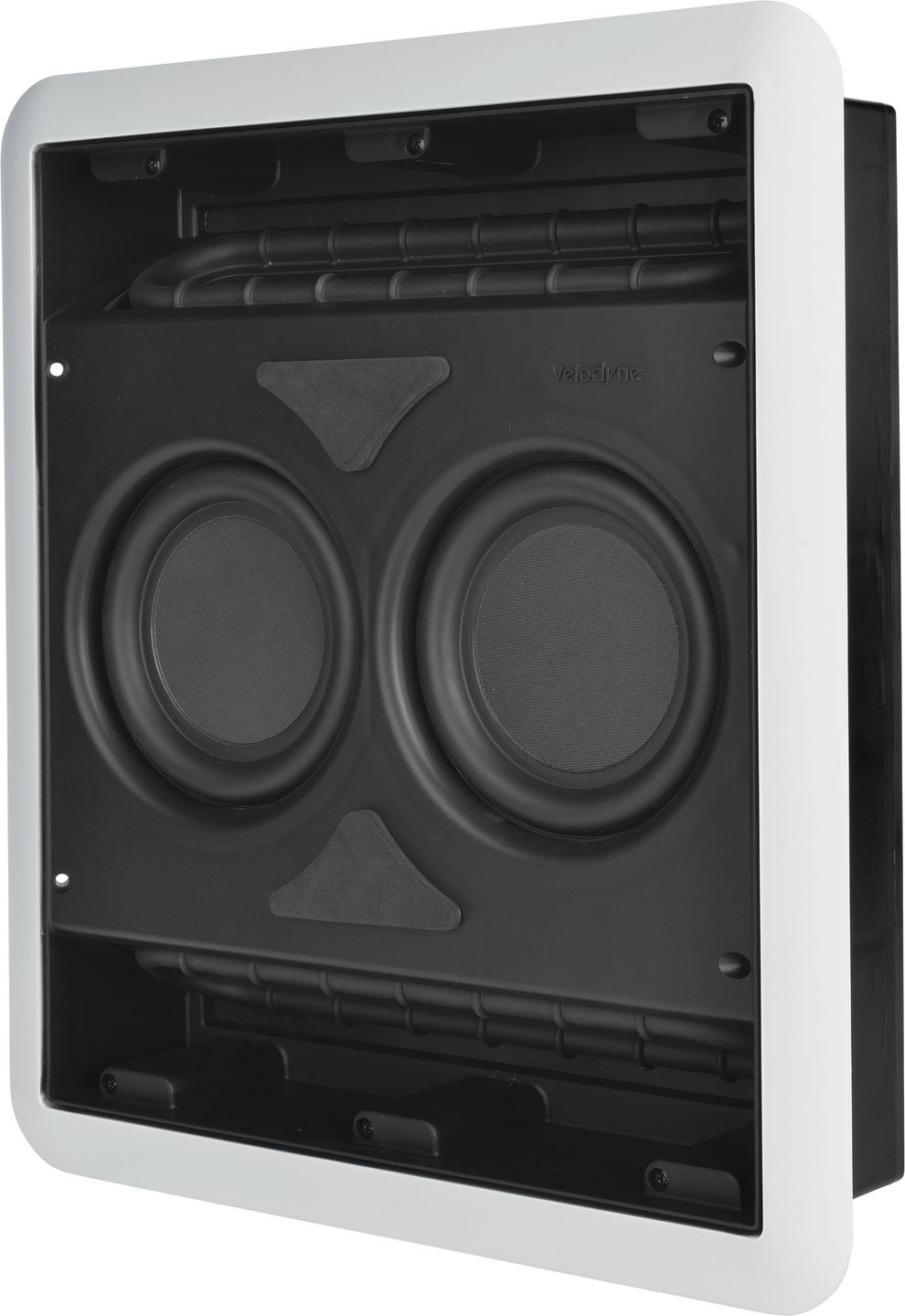

Akustický princip SC-IW 600 X stojí na dvojici aktivních wooferů o průměru 16,5 cm doplněné dvěma pasivními zářiči o rozměrech 35,5 x 8,9 cm. Celková vyzařovací plocha odpovídá ploše jediného měniče o velikosti 14,5 palce, ale je rozložena na čtyři kompaktnější membrány. Toto rozložení umožňuje montáž do příčky se sloupky 2x4 palce při omezeném půdorysu 420 x 476 mm.

Oba woofery jsou uspořádány v mechanické protifázi vůči pasivním zářičům, což ve velké míře ruší reakční síly přenášené do ozvučnice. Příčka se zpětně téměř nerozvibruje, což je citlivý bod každého vestavného subwooferu: stěna, která rezonuje, vrací zvukový podpis zatížený parazitními artefakty, což zhoršuje přesnost basů a prozrazuje přítomnost subwooferu.

Přepracované motory pro větší zdvih

Každý vlastní woofer kombinuje kmitací cívku o průměru 5,08 cm, vinutou ve čtyřech vrstvách z vysoce čisté mědi, s předimenzovaným feritovým magnetem. Mechanický zdvih dosahuje 18 mm Xmax, což je vysoká hodnota pro měnič určený pro vestavnou montáž, kde dostupná hloubka za příčkou obvykle omezuje zdvih kužele. Inverzní membrána z uhlíkových vláken upřednostňuje nízkou pohyblivou hmotnost pro odezvu na přechodové děje a závěs z nitrilové pryže umožňuje velké výchylky bez poškození.

Nízkoprofilový koš je dvojitě odvětrávaný, aby odváděl teplo z cívky a omezoval turbulence vzduchu za kuželem, tedy dva parametry, které mají vliv na zkreslení při vysoké hlasitosti.

Pasivní zářiče s velkou výchylkou

Oba pasivní zářiče mají atypickou geometrii v podobě podlouhlého obdélníku o rozměrech 35,5 x 8,9 cm. Tento tvar vychází z omezení při integraci do příčky se svislými sloupky: kruhový zářič s ekvivalentní plochou by se do dostupného prostoru nevešel. Plochá membrána z uhlíkových vláken a nitrilový závěs přebírají principy aktivních wooferů, avšak s odlišným účelem: reprodukovat nejnižší frekvence využitím vnitřního tlaku ozvučnice namísto elektrického motoru.

Pasivní zářič nemá cívku ani magnet. Chová se jako mechanicky laděný nátrubek, jehož hmotnost a poddajnost závěsu určují ladicí frekvenci. SC-IW 600 X sahá k 30 Hz při ±3 dB a k 26 Hz při ±10 dB, což je široká odezva na vestavný subwoofer o tloušťce 95 mm.

Vstřikované šasi a montáž do příčky

Ozvučnice SC-IW 600 X je vyráběna vstřikováním, technikou, která vytváří tužší a homogennější strukturu než sestava z připojených prvků. Tato materiálová tuhost je u vestavného subwooferu důležitá, protože jeho ozvučnice se nemůže spoléhat na hmotnost a setrvačnost nábytku při pohlcování vibrací. Vnitřní výztuhy proti rezonancím a tlumicí vložky doplňují mechanickou izolaci.

Montážní systém ve tvaru L umožňuje uchycení na dřevěné nebo kovové sloupky, jak v novostavbě, tak při rekonstrukci. Instalační hloubka 95 mm zůstává kompatibilní s většinou standardních předstěn, za předpokladu ověření dostupného prostoru za deskou. Dodaná řezací šablona usnadňuje umístění subwooferu do příčky před upevněním. Vstupní svorky jsou pružinové, bez šroubového utažení, což zjednodušuje zapojení naslepo.

Hexagonální mřížka s optimalizovaným prouděním

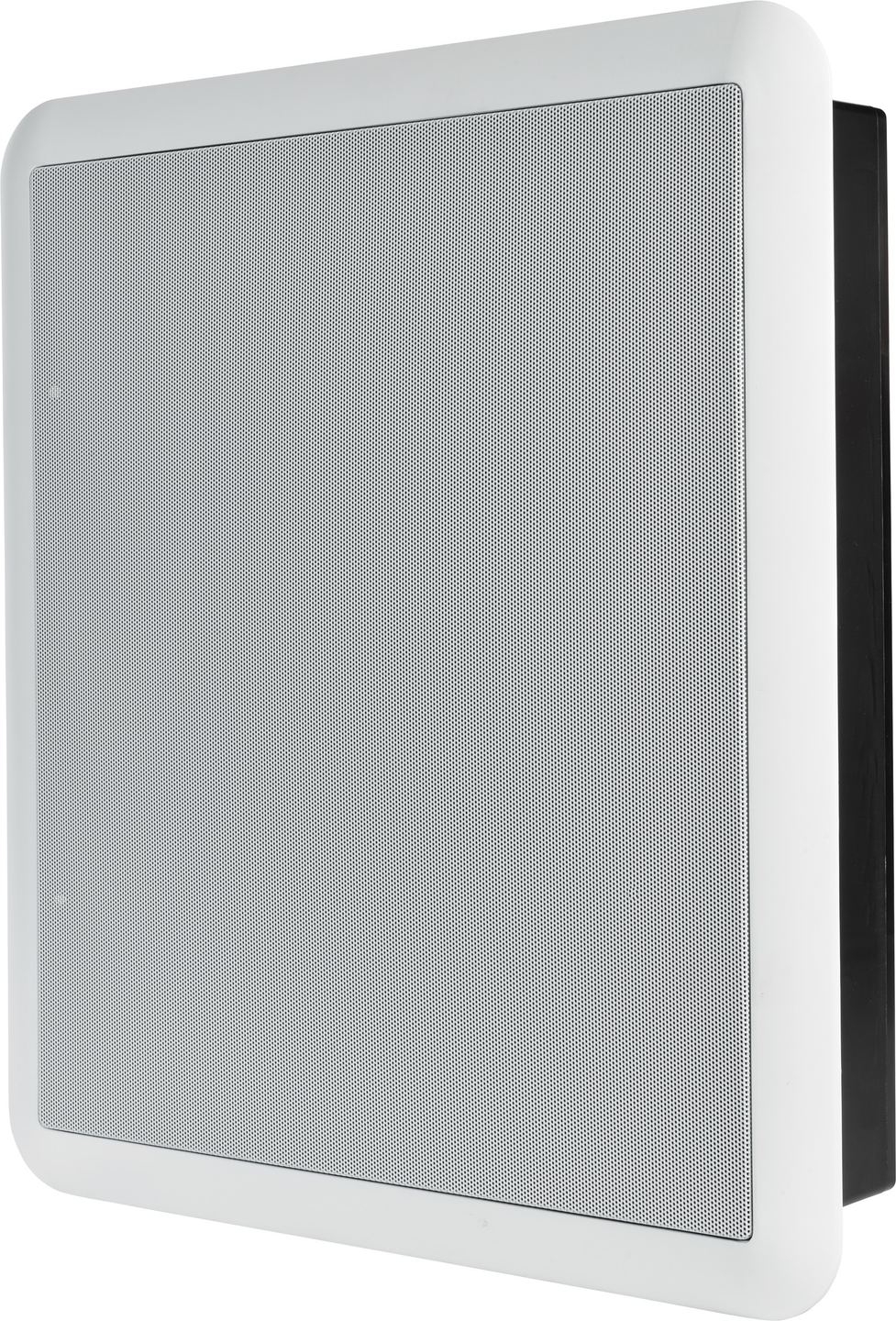

Čelní mřížka pokrývá celý rám bez viditelného přesahu po zarovnání desky s příčkou. Její hexagonální struktura zlepšuje proudění vzduchu o 30 % oproti klasické perforované mřížce, což u subwooferu s takovým akustickým tlakem rozhodně není zanedbatelný detail: příliš uzavřená mřížka vytváří vlastní parazitní hluky, když je vzduch vysokou rychlostí vytlačován pohybem kužele. Magnetické uchycení pomocí neodymových magnetů zabraňuje jakýmkoli kovovým vibracím a jemná vrstva plsti tlumí případný kontakt mezi mřížkou a rámem. Síťovina umožňuje nátěr, aby subwoofer splynul s barvou stěny.

Připojení a externí zesílení

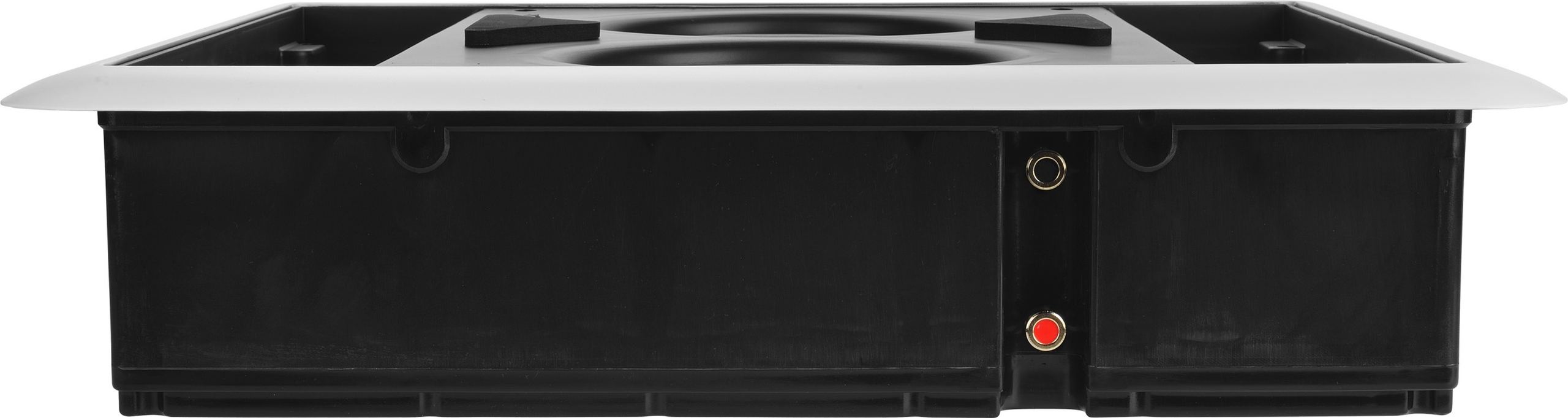

SC-IW 600 X je pasivní subwoofer. Nemá integrovaný zesilovač ani vstup RCA nebo XLR: pouze dvě pružinové svorky pro reproduktorový kabel. Uživatel musí počítat s vyhrazeným zesilovacím modulem, ať už jde o externí zesilovač pro subwoofer nebo kanál vícekanálového výkonového zesilovače řízený výstupem audiovizuálního procesoru. Tato konfigurace ponechává volbu výkonu i DSP zpracování aplikovaného předem, za cenu dodatečného rozpočtu a kabeláže, kterou je nutné naplánovat před uzavřením příčky.

Technické specifikace

Obecný přehled

• Vysoce výkonný vestavný subwoofer pro diskrétní instalaci do zdi v jedné rovině
• Kompatibilní se standardními příčkami 2x4, pro novostavby i rekonstrukce
• Konfigurace se 4 reproduktory: 2 aktivní woofery 6,5”, 2 pasivní zářiče 14” x 3,5”
• Protiváhová konstrukce omezující vibrace stěny
• Velmi nízké zkreslení, vysoký akustický tlak (SPL)

Akustický výkon

• Frekvenční odezva:
  • ±3 dB : 30 Hz – 120 Hz
  • ±10 dB : 26 Hz – 170 Hz

Aktivní reproduktory

• 2 proprietární woofery s dlouhým zdvihem o průměru 16,5 cm (6,5”) s konfigurací overhung motoru s vysoce přesným laděním
• Kmitací cívka o průměru 5,08 cm (2”)
• 4vrstvé vinutí z vysoce čistého měděného drátu s podporou vysokého proudu
• Mechanický zdvih Xmax 18 mm s přesným zarovnáním
• Kvalitní předimenzovaný ferritový magnetický motor
• Lehká obrácená membrána z uhlíkových vláken pro zlepšenou citlivost a přechodovou odezvu
• Závěs z nitrilové pryže pro extrémní výchylku
• Nízkoprofilový koš optimalizovaný pro proudění vzduchu, s dvojitým odvětráním

Pasivní zářiče

• 2 proprietární pasivní zářiče s dlouhým zdvihem o rozměrech 35,56 cm x 8,89 cm
• Velká vyzařovací plocha ekvivalentní wooferu 14,5”
• Lehká plochá membrána z uhlíkových vláken pro zlepšenou citlivost a přechodovou odezvu
• Závěs z nitrilové pryže pro extrémní výchylku
• Nízkoprofilový koš optimalizovaný pro proudění vzduchu, s omezením turbulence

Konstrukce a design

• Nová vstřikovaná ozvučnice
• Vyztužená antirezonanční konstrukce
• Snadná montáž díky systému ve tvaru L
• Vysoce výkonné neodymové magnety
• Antivibrační tlumicí vložky
• Pružinové vstupní reproduktorové svorky
• Bezolovnaté provedení v souladu s RoHS, mezinárodní bezpečnostní certifikace

Rozměry a hmotnost

• Rozměry produktu (V / Š / H) : 420 mm x 476 mm x 95 mm
• Přepravní rozměry (V / Š / H) : 60 cm x 50 cm x 28 cm
• Čistá hmotnost (bez obalu) : 12 kg s mřížkou
• Přepravní hmotnost : 16 kg

Dodávané příslušenství

• Šestihranná síťovaná mřížka, přetíratelná a nerezonující, magnetická, zlepšující proudění vzduchu o 30 %
• Instalační příručka s vyřezávací šablonou
