MartinLogan Grotto 15 lakovaná černá

Zmizel z katalogu MartinLogan od roku 2007, v době utěsněných modelů s 25centimetrovými měniči a jejich 250wattovými zesilovači, a nyní se název Grotto vrací v úplně jiném pojetí. Tentokrát spolupracuje aktivní 38centimetrový reproduktor se dvěma pasivními zářiči při trvalém výkonu tisíc wattů a digitální procesor v reálném čase přepočítává basy. Cíl: velké místnosti a systémy, které vyžadují bas stejně pevný jako hluboký.

Aktivní měnič mezi dvěma pasivními

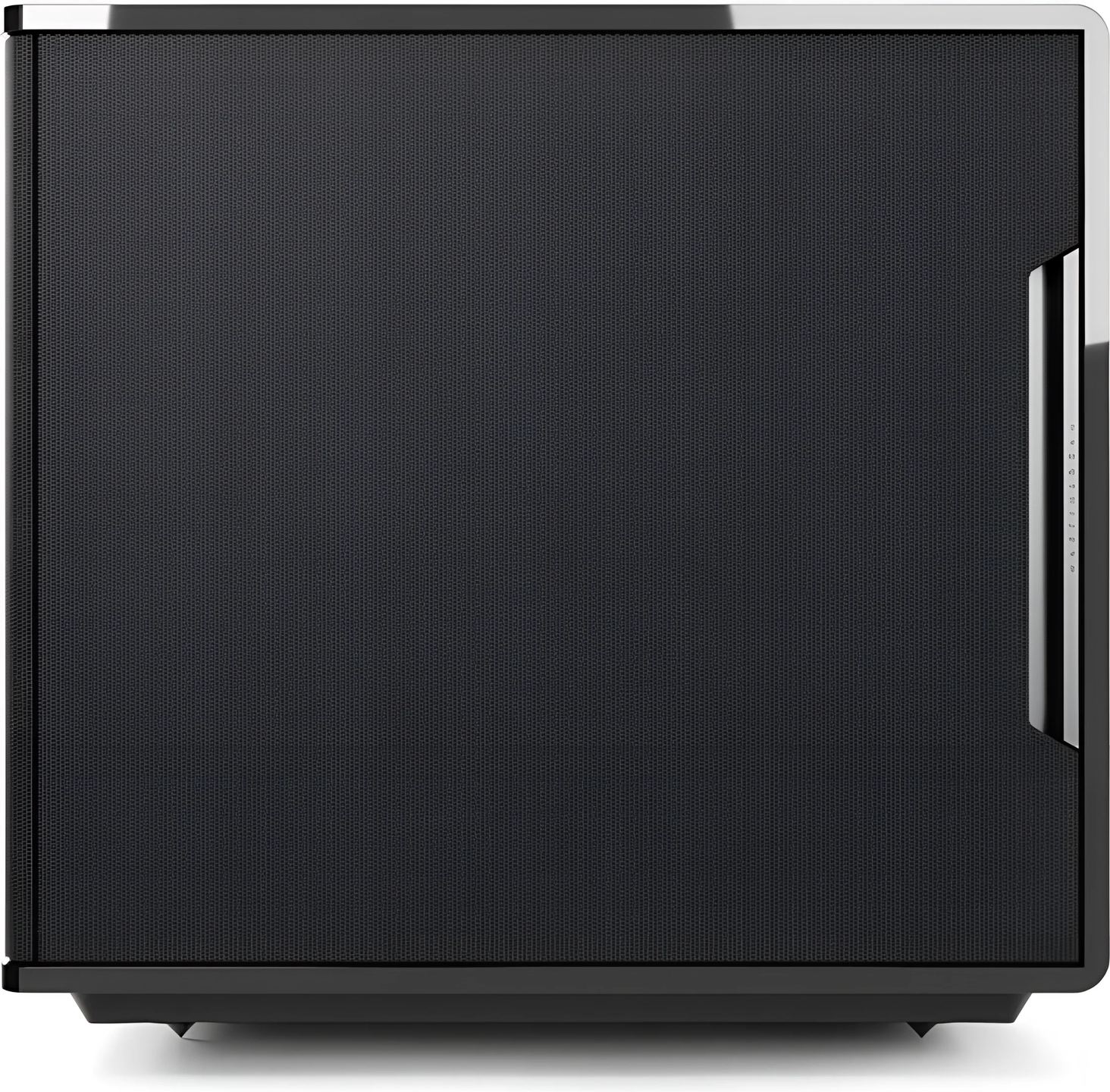

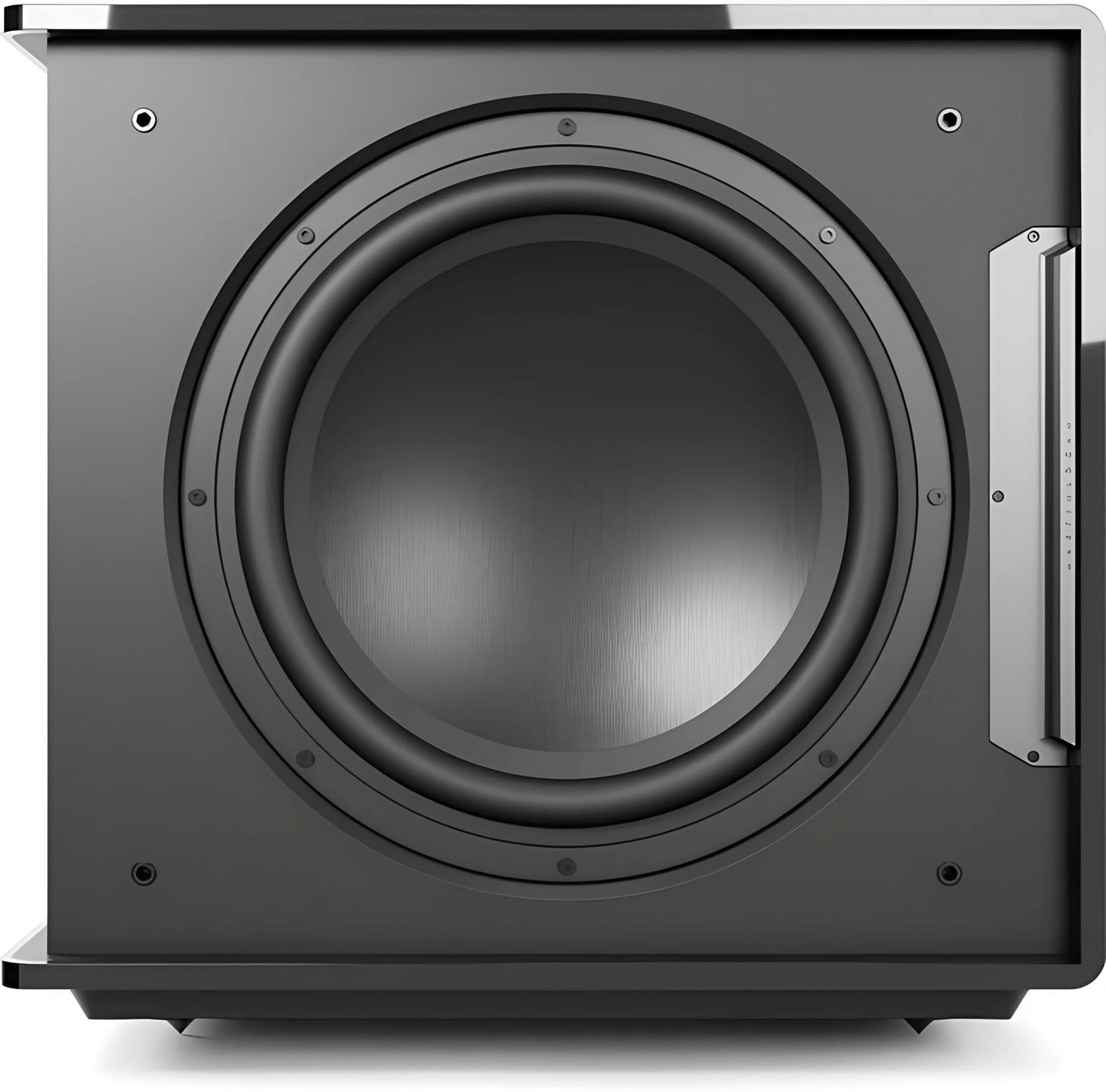

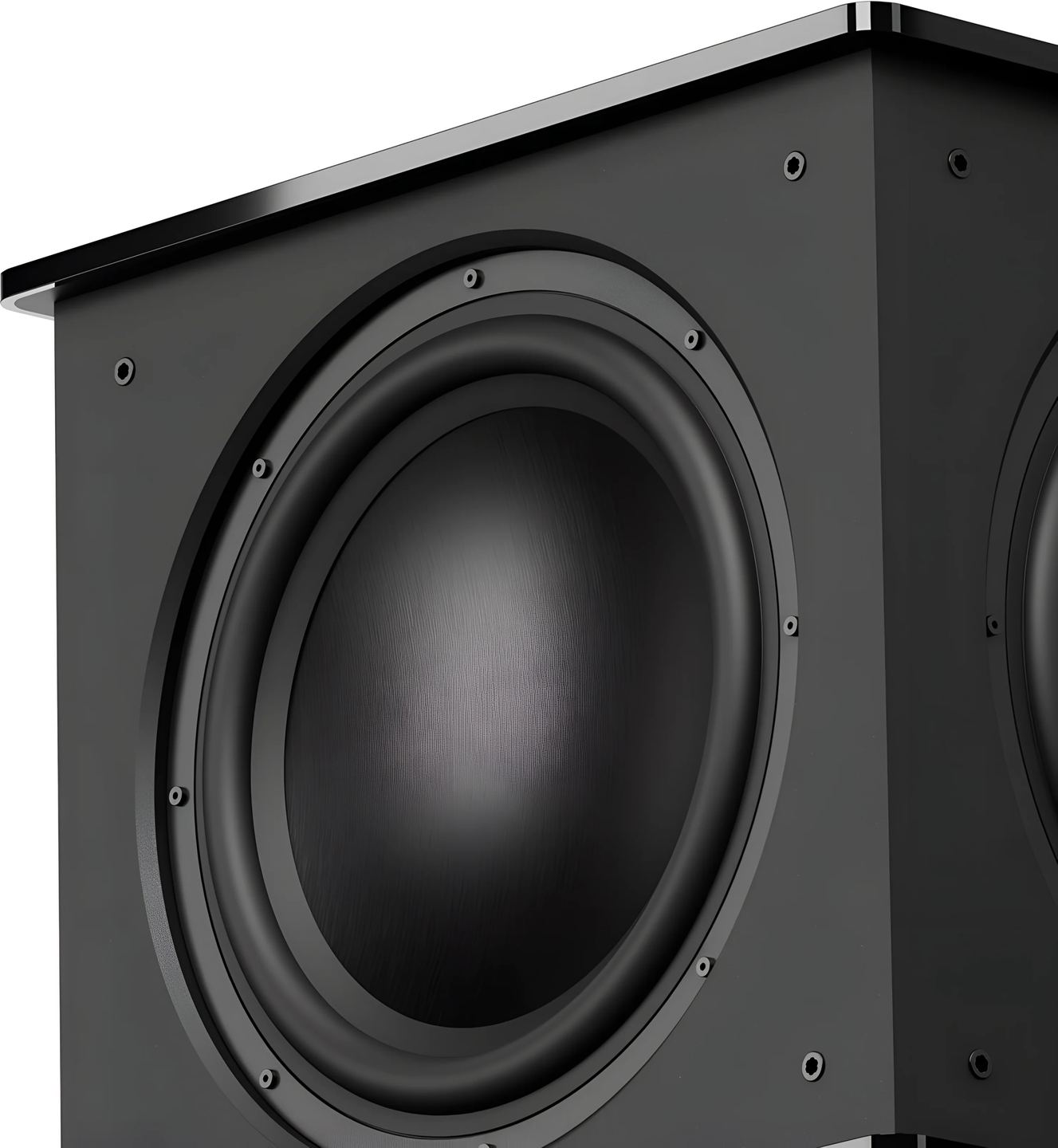

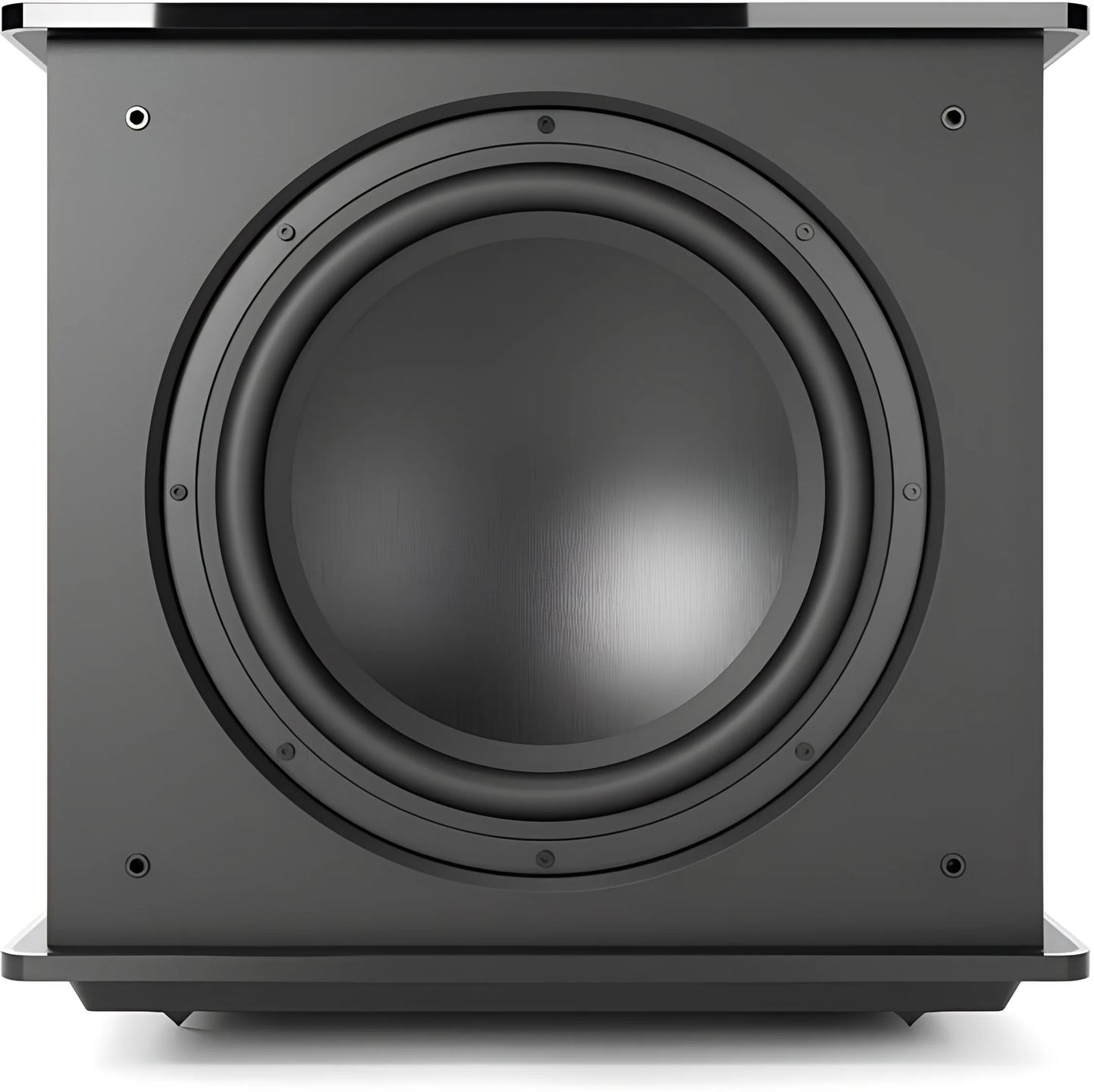

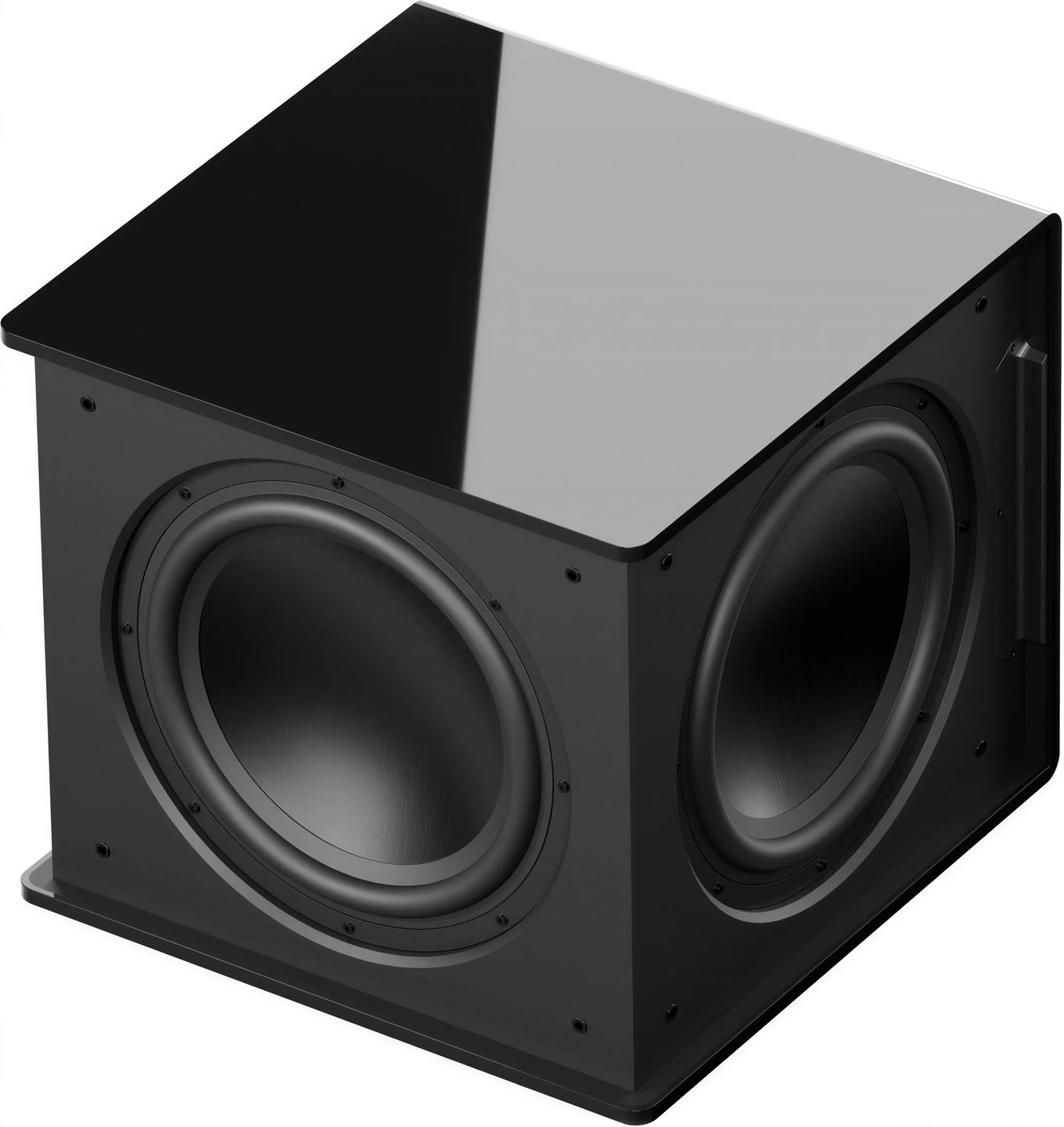

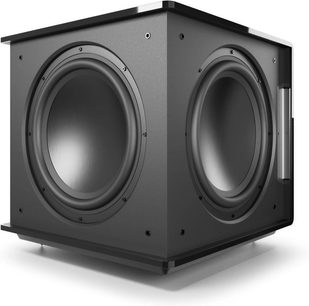

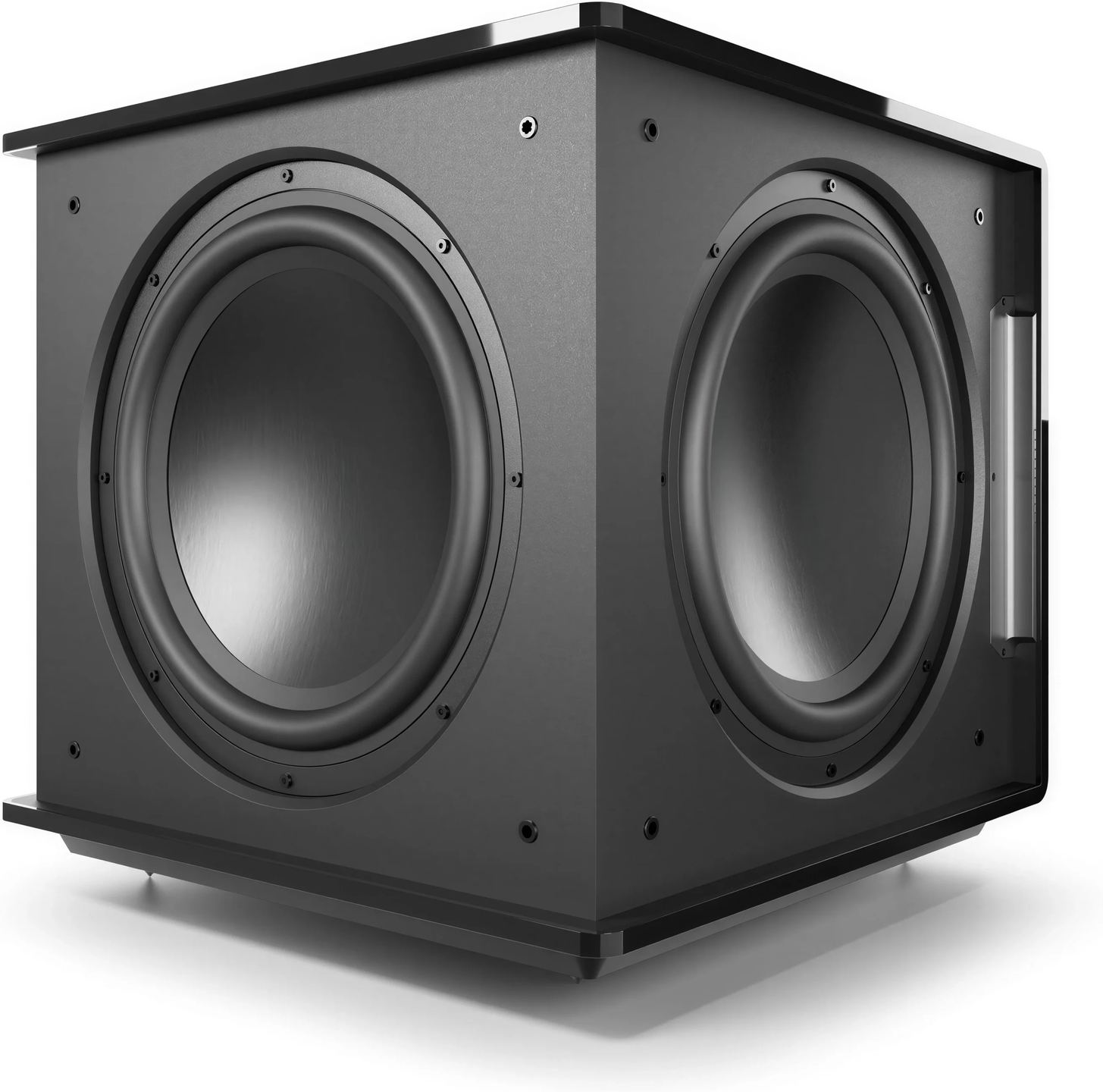

Uprostřed přední stěny je 38centimetrový reproduktor s hliníkovou membránou, osazený v koši z litého hliníku. Po obou stranách, na protilehlých bocích, jsou dva pasivní zářiče stejného průměru, rovněž z hliníku. Výkon zesilovače dostává pouze centrální reproduktor. Oba pasivní prvky se uvádějí do pohybu tlakem vzduchu uvnitř ozvučnice.

Toto umístění proti sobě odpovídá přesné logice. Když se oba pasivní zářiče pohybují, jejich reakční síly se navzájem ruší, což brání ozvučnici, aby se při zátěži kývala. MartinLogan tento celek nazývá Hybrid Woofer System a přisuzuje mu vlastnosti dvou velkých rodin ozvučnic: rozšíření basů bassreflexového subwooferu, kontrolu a jistotu uzavřeného subwooferu. Na skříni není žádný nátrubek, ladění zajišťují pasivní plochy.

Výkon Magnitude a výpočty Vojtko

Zesilovač Magnitude MT-2kW pracuje ve třídě D. Dodává 1000 wattů trvalého výkonu a 2000 wattů ve špičce, s vysokou účinností vlastní této třídě: málo odváděného tepla, dostupná rezerva pro nejnáročnější pasáže. Výkon neříká všechno, řízení je stejně důležité.

To je úloha systému Vojtko, pojmenovaného po audio manažerovi značky. Tento digitální procesor pracuje na 500 MHz v 64 bitech. Řídí filtraci, bezdrátové spojení i korekce aplikované na signál, s jemností nastavení, kterou najdete i v ovládací aplikaci.

Nastavení subwooferu podle místnosti

Bas závisí na místnosti stejně jako na subwooferu: vlastní módy, zesílení v rozích, propady podle poslechové pozice. Grotto 15 je kompatibilní s korekcí Anthem Room Correction ve verzi ARC Genesis. Software změří skutečnou odezvu v místnosti a poté použije ekvalizaci k vyrovnání nejvýraznějších odchylek. Měření vyžaduje kalibrační mikrofonní sadu, prodávanou samostatně, použitelnou na PC i Macu.

I bez této sady aplikace MartinLogan Subwoofer Control (iOS a Android) už pokrývá to podstatné z nastavení z poslechového místa. Úroveň lze nastavit od -40 do +12 dB, dolní propust od 35 do 120 Hz, s volbou řádu strmosti. Fázi lze posouvat od 0 do 180 stupňů, polaritu obrátit a k dispozici jsou tři režimy reprodukce: Movie, Music a Night. Vyhrazené nastavení pásma 20 až 30 Hz v rozsahu ±10 dB umožňuje dávkovat úplně poslední oktávu podle požadovaného výsledku.

Kabelové připojení a bezdrátové spojení

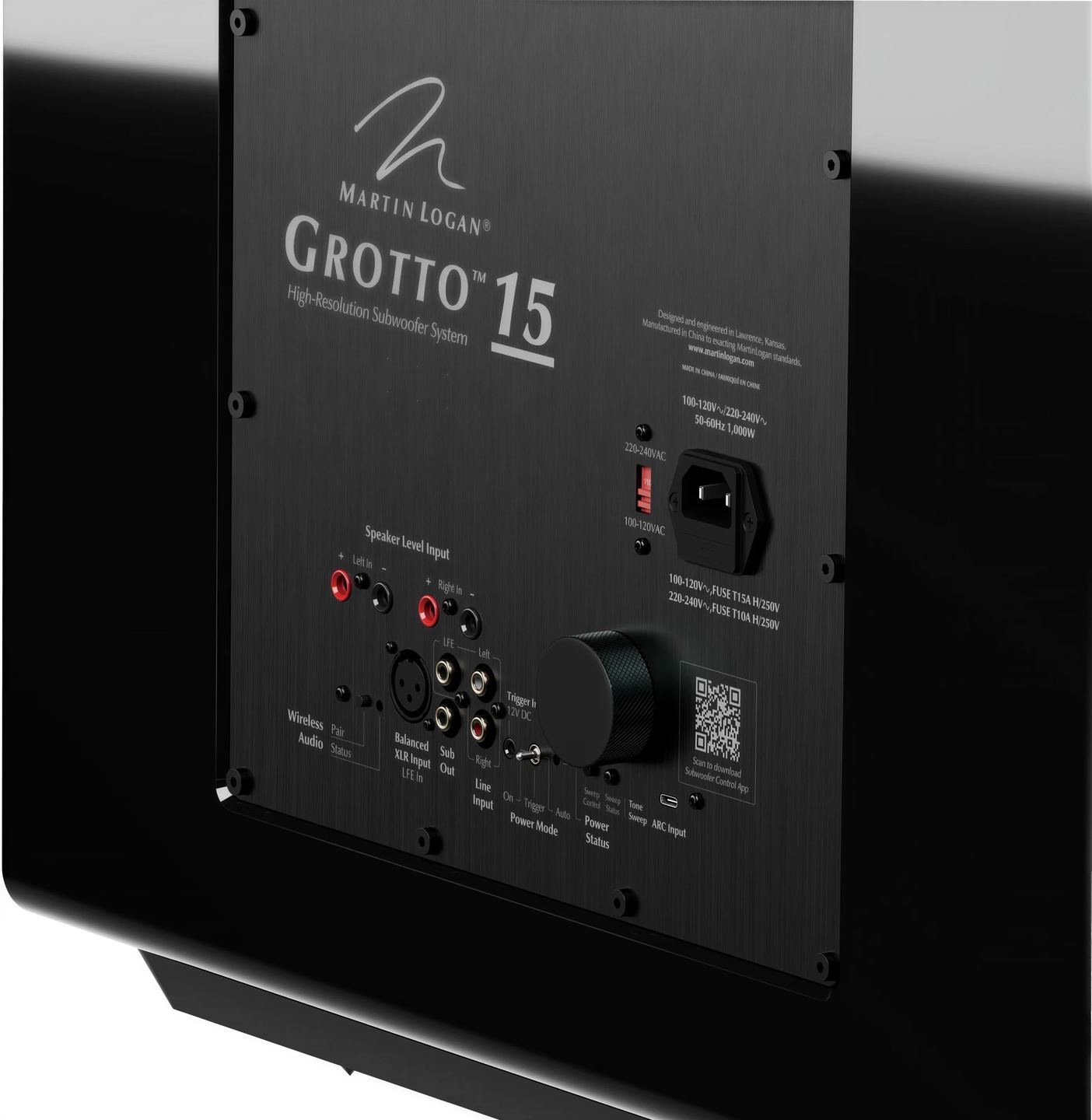

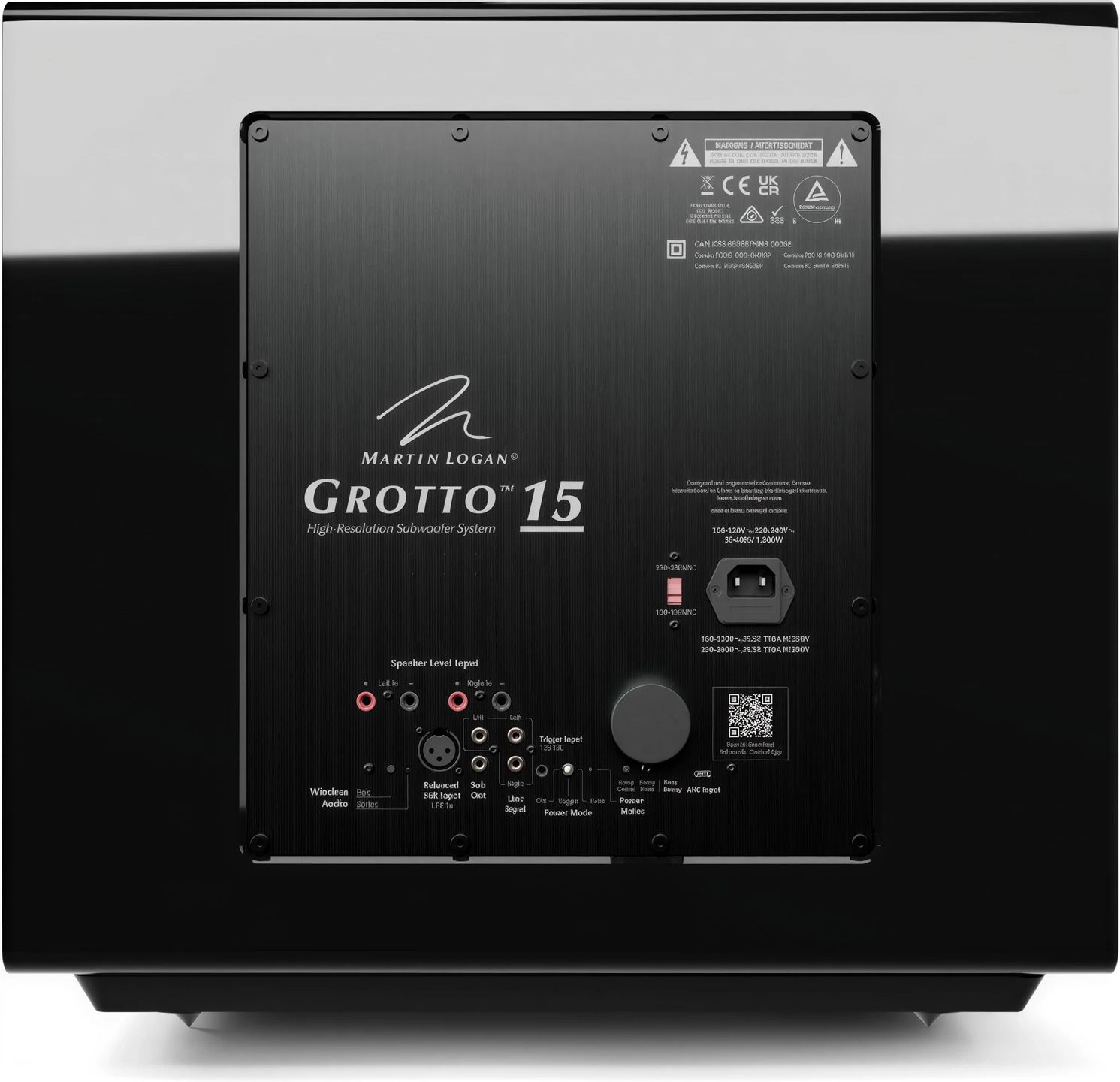

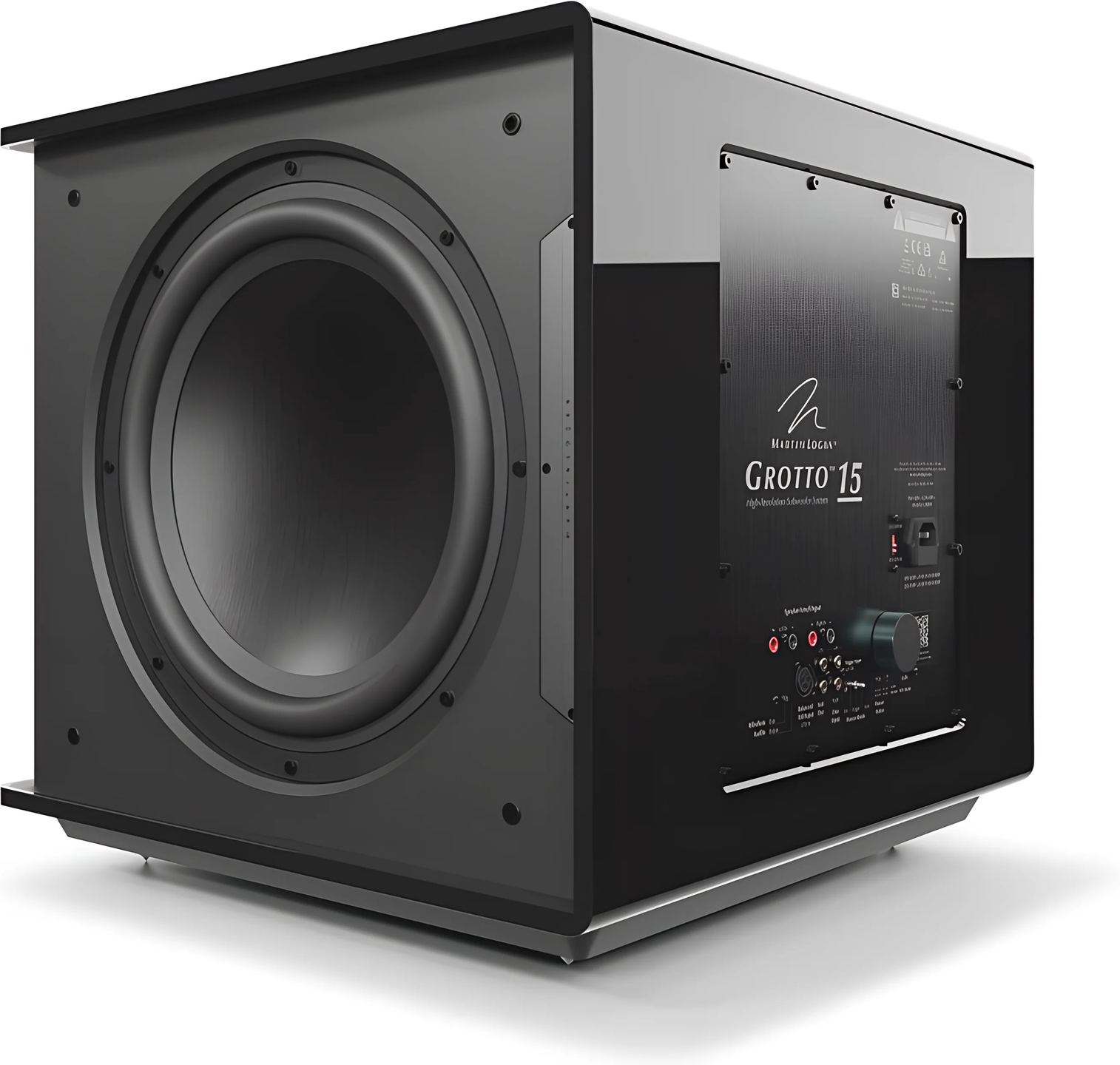

Na straně kabelového připojení Grotto 15 přijímá linkové vstupy v RCA (levý, pravý a LFE) a vstup XLR vyhrazený pro kanál LFE, užitečný pro dlouhá propojení a symetrickou elektroniku. Vstupy na úrovni reproduktorů přes banánky umožňují připojit subwoofer přímo k výstupům zesilovače: pak dostává stejný signál jako hlavní reprosoustavy, se zvukovým charakterem použitého zesilovače. Toto řešení zůstává vhodné i se symetrickými zesilovači a se dvoukanálovými systémy bez výstupu pro subwoofer.

Výstup RCA Sub Out kopíruje vstupní signál do druhého subwooferu, aby bylo možné rozložit basy do dvou bodů v místnosti. Bezdrátový přijímač je integrován a odpovídající vysílač je součástí dodávky: subwoofer tak lze umístit daleko od zdroje bez nutnosti vést samostatný kabel. Značka však připomíná, že kabelové spojení zůstává nejspolehlivějším připojením.

Těžká ozvučnice a její instalace

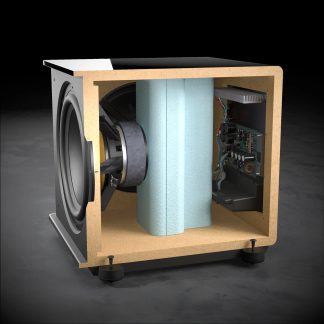

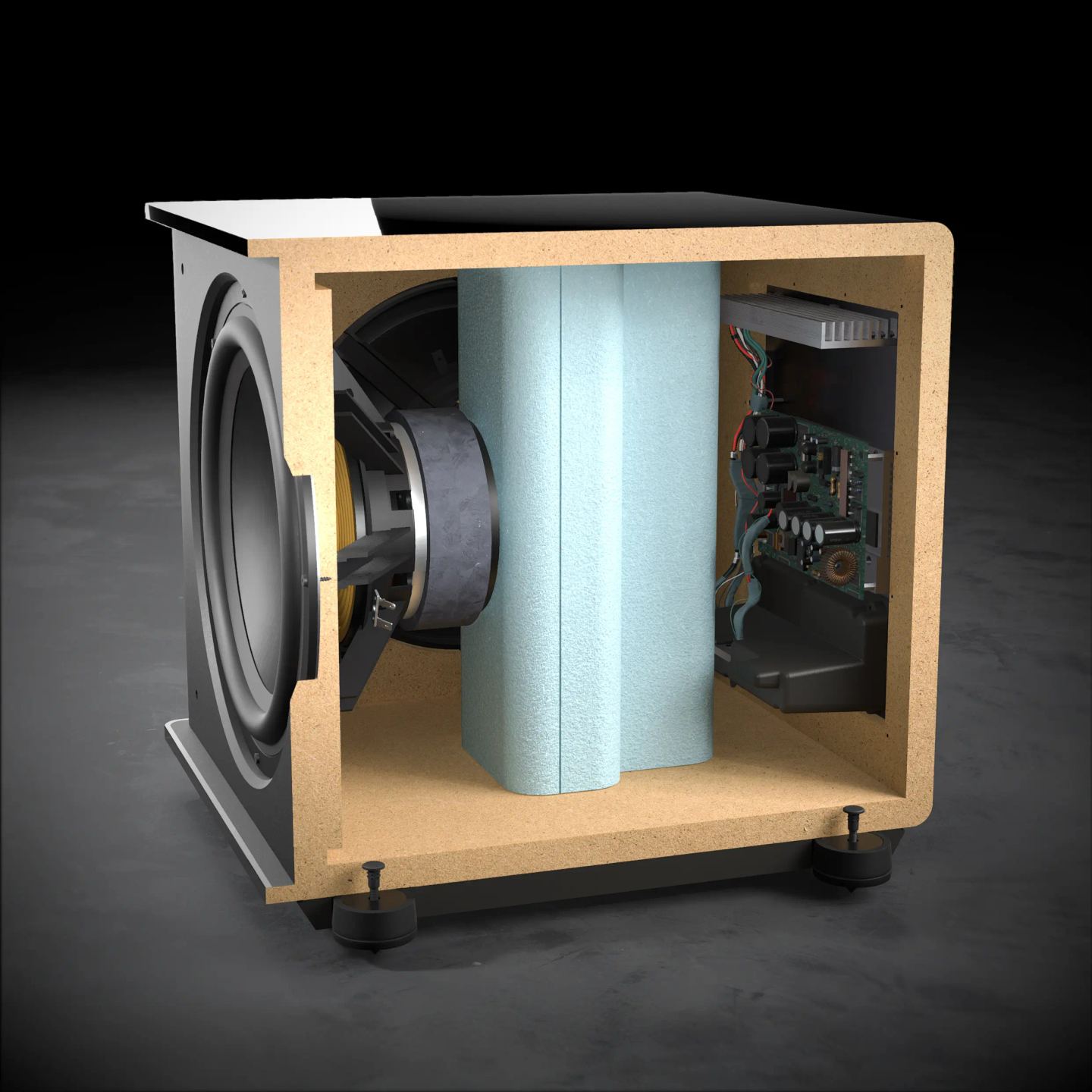

Tři 38centimetrové měniče vyvíjejí zatížení, které musí ozvučnice bez vibrací ustát. Skříň je z 25milimetrového MDF, s dvojitou středovou výztuhou a zesílenými čely reproduktorů. Celek váží 53,5 kg, což je zárukou stability, když bas klesá nízko. Pod skříní integrované antivibrační nožky omezují přenos energie do podlahy, což snižuje nežádoucí rezonance a hluk přenášený do sousedních místností. Hroty pro koberec jsou součástí balení a nožky se hodí pro všechny typy podlah.

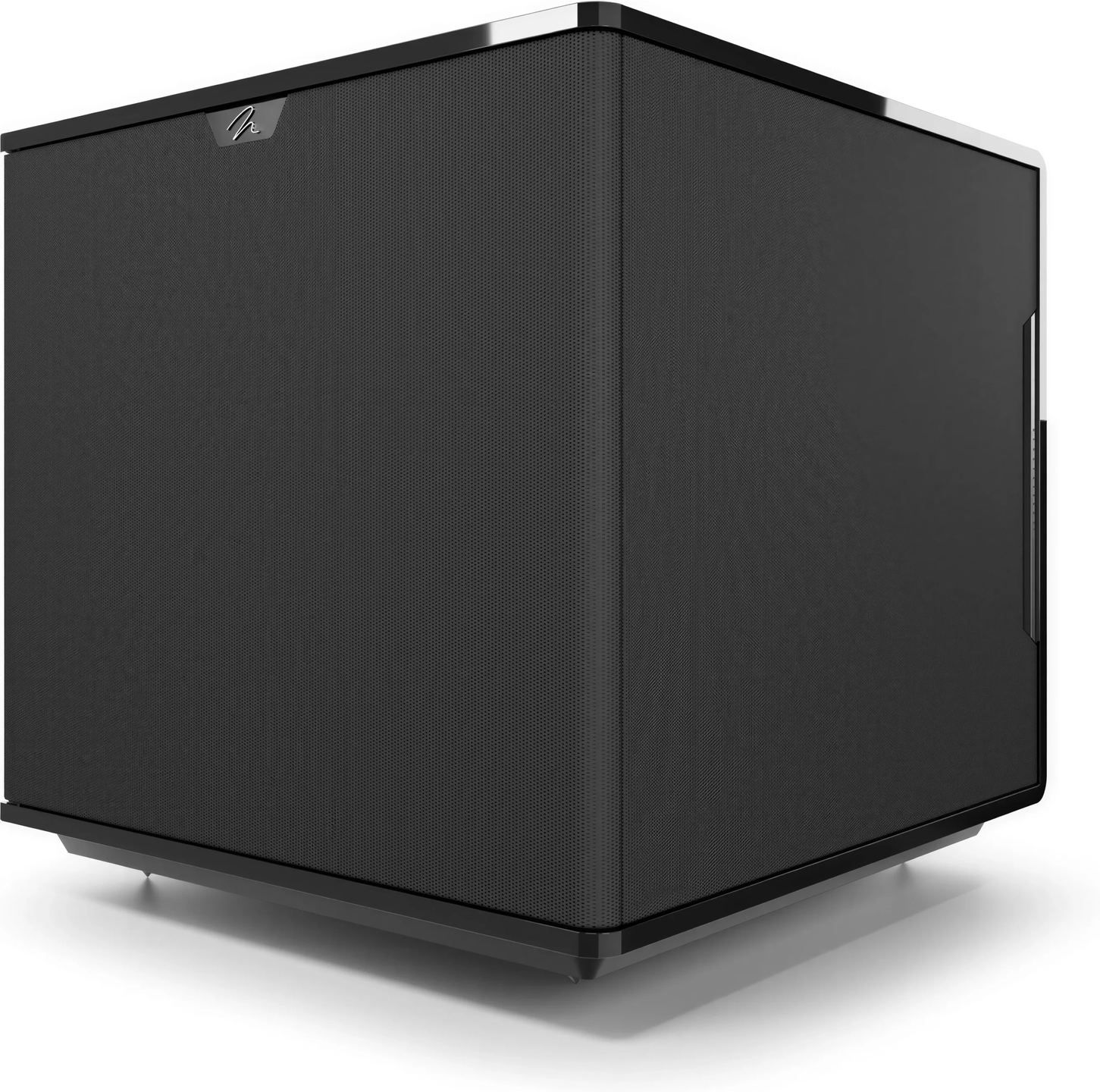

Rozměry zůstávají na subwoofer s měniči této velikosti kompaktní: 52,2 cm na výšku, 55,4 cm na šířku a stejně tolik do hloubky, včetně nožek. Povrchová úprava v lesklé černé zachovává v místnosti nenápadnou přítomnost.

Technické specifikace

Akustická konstrukce

• Typ: aktivní subwoofer, uzavřená ozvučnice
• Frekvenční odezva: 20–120 Hz ±3 dB (v anechoickém prostoru, přes vstup LFE)
• Měniče: systém Hybrid Woofer se třemi 15”
  • 1 aktivní reproduktor s hliníkovou membránou na litém hliníkovém koši
  • 2 pasivní zářiče s hliníkovou membránou
• Ozvučnice: utěsněné MDF 25 mm, dvojité středové vyztužení, zesílené bafly reproduktorů

Zesílení a zpracování signálu

• Zesílení: MartinLogan Magnitude MT-2kW, třída D, 2000 W špičkově (1000 W trvale)
• Zpracování signálu: DSP engine Vojtko 500 MHz, 64bitové zpracování

Korekce místnosti

• Kompatibilní s Anthem Room Correction (ARC Genesis)
• Kalibrační mikrofonní sada volitelně (PC a Mac)

Konektivita

• Vstupy
  • RCA linková úroveň (levý, pravý, LFE)
  • XLR (LFE)
  • Levý a pravý reproduktorový vstup (vyžadovány banánky)
• Výstup: RCA Sub Out (kopíruje vstupní signál do druhého subwooferu)
• Bezdrátové připojení: integrovaný přijímač, vysílač součástí balení

Ovládací prvky na čelním panelu

• Úroveň (otočný ovladač s LED podsvícením)
• Tónový sweep (spuštění a pauza)
• Režim napájení: zapnuto, spouštění 12 V, auto
• Tlačítko bezdrátového párování

Ovládání přes aplikaci

• Aplikace: MartinLogan Subwoofer Control (iOS, Android)
• Úroveň: -40 až +12 dB
• Dolní propust: 35–120 Hz (krok po 1°)
• Řád filtru: bypass, 3., 4.
• Fáze: 0–180° (krok po 1°)
• Polarita: normální, obrácená
• Režimy: Movie, Music, Night
• Úroveň 20–30 Hz: ±10 dB
• ARC Genesis: zapnuto, vypnuto
• Tónový sweep: 120–20 Hz

Napájení

• Maximální spotřeba: 1000 W
• Pohotovostní režim: 0,5 W (bezdrátově deaktivováno), méně než 2 W (bezdrátově aktivováno)

Fyzické vlastnosti

• Nohy: integrované antivibrační, hroty na koberec součástí balení
• Hmotnost: 53,5 kg
• Rozměry (V x Š x H): 52,2 x 55,4 x 55,4 cm (výška včetně nožek)
• Provedení: lesklá černá
