Artnovion Luxor - Quad

Snížit dozvuk, aniž by se ze zdi stala koláž z viditelných pěn: přesně o to usiluje tento čtvercový panel o straně 132 centimetrů. Artnovion kombinuje hliníkový rám se zkoseným profilem, jádro z recyklovaného PET a textilní povrch, aby tlumil zvukové odrazy a zároveň zůstal nenápadný. Montáž na stěnu nebo na strop, variabilní povrchové úpravy podle požární klasifikace: akustické řešení přirozeně splývá s interiérem.

Artnovion Luxor Quad : velkoformátový akustický absorbér

Snížit dozvuk, aniž by se ze zdi stala koláž z viditelných pěn: přesně o to usiluje tento čtvercový panel o straně 132 centimetrů. Artnovion kombinuje hliníkový rám se zkoseným profilem, jádro z recyklovaného PET a textilní povrch, aby tlumil zvukové odrazy a zároveň zůstal nenápadný. Montáž na stěnu nebo na strop, variabilní povrchové úpravy podle požární klasifikace: akustické řešení přirozeně splývá s interiérem.

Hliníkový rám, který dává panelu strukturu

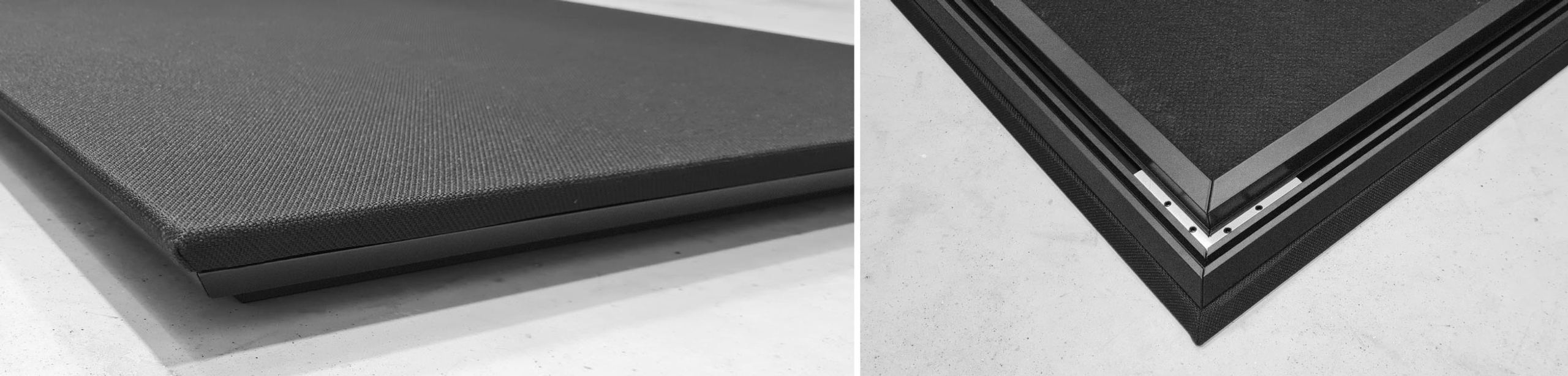

Základem konstrukce je hliníkový rám, jehož profil je zkosený pod úhlem 45 stupňů. Toto zkosení zůstává po potažení panelu neviditelné, protože tkanina zakrývá konstrukci a vytváří hladký a homogenní povrch. Za textilní vrstvou odvádí akustickou práci absorpční jádro z recyklovaného PET (Artnovion Sound PET, klasifikace Euroclass B).

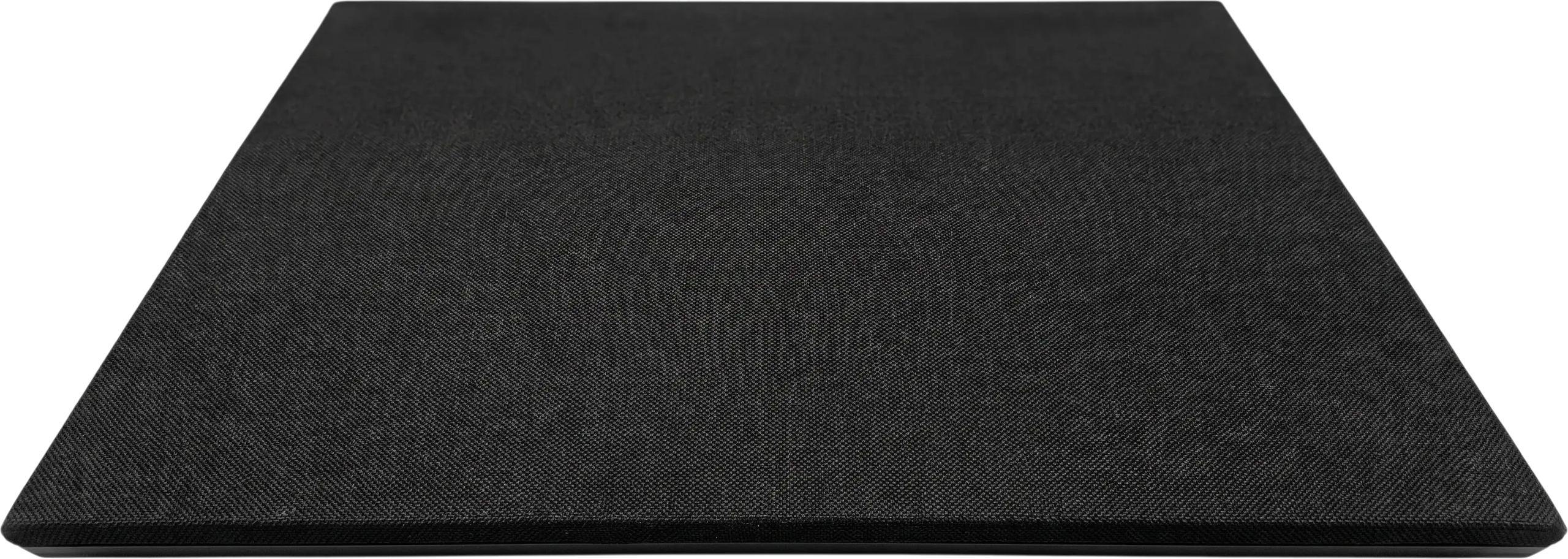

Volba hliníku namísto dřevěného rámu přináší několik konkrétních výhod. Instalace je jednodušší, konstrukce zvládá změny teploty a vlhkosti bez deformací a umožňuje velké formáty, aniž by akustický výkon na ploše slábl. Luxor Quad se svými rozměry 132 × 132 × 6 cm tuto logiku velkého jednolitého panelu dobře ilustruje.

Absorpce zaměřená na střední a vysoké frekvence

Panel působí v pásmu od 315 Hz do 5000 Hz, tedy v rozsahu, který pokrývá podstatnou část mluveného hlasu a frekvencí odpovědných za ozvěnu a doznívání zvuku v místnosti. Vážený součinitel absorpce (αw) dosahuje hodnoty 0,8 na stupnici od 0 do 1, což řadí produkt do třídy B, tedy na druhou úroveň evropské stupnice, která má pět tříd, od A do E.

V praxi Luxor Quad zkracuje dobu dozvuku, omezuje plovoucí echo (opakované odrazy mezi dvěma rovnoběžnými plochami) a zlepšuje srozumitelnost řeči. Jedno omezení je dobré mít na paměti: jeho účinek začíná na 315 Hz, takže neřeší nízké frekvence. Pro basové módy v místnosti je proto stále nutné doplnit jej specializovaným basovým absorbérem.

Tři textilní provedení podle požární klasifikace

Luxor Quad je k dispozici ve třech potazích, z nichž každý odpovídá určité úrovni požární odolnosti. Provedení Suede odpovídá klasifikaci Furniture Grade (nábytková kvalita). Provedení Felted splňuje klasifikaci Fire Rated. Provedení Twill kombinuje klasifikaci Fire Rated a kompatibilitu s dezinfekcí Covid-19. Všechny tři sdílejí stejný hliníkový rám a stejné jádro Sound PET.

Po vzhledové stránce je rám dostupný v hliníkové barvě, v černé nebo bílé, což ponechává prostor sladit panel se zbytkem místnosti nebo naopak pracovat s kontrastem.

Hygiena a dezinfekce pro citlivá místa

Právě provedení Twill umožňuje použití ve zdravotnickém prostředí a v prostorech, kde musí být čištění časté. Tkanina snáší pravidelnou údržbu antibakteriálními a antivirovými prostředky: alkoholovými roztoky, roztoky na bázi bělidla, sterilizačními spreji a ubrousky. Tuto řadu MEDLINE-Cleanable vyvinul Artnovion pro situace, kde je kontrola infekcí stejně důležitá jako akustika.

Tato potřeba není jen teoretická. Hluk ve zdravotnických zařízeních je zdokumentovaný problém, kdy hladiny zvuku negativně ovlivňují komfort, soukromí i stres pacientů i personálu. Čekárny, recepce, nemocniční chodby, ordinace, nemocniční pokoje nebo ošetřovací jednotky: právě tam tento panel najde své místo. Kompatibilita s dezinfekcí je vyhrazena pouze pro provedení Twill; verze Suede a Felted toto použití nepokrývají.

Montáž na stěnu nebo na strop a zbytek řady

Formát Quad je vybaven integrovaným montážním systémem, což snižuje počet dílů, se kterými je při instalaci nutné manipulovat, a to jak na stěně, tak na stropě. Pro delší plochy nabízí řada Luxor ještě dva další obdélníkové formáty: Luxor Line o rozměrech 132 × 178,5 × 6 cm a Luxor Grand o rozměrech 132 × 240 × 6 cm. Tloušťka 6 centimetrů zůstává u všech tří stejná, což usnadňuje skládání akusticky upravených stěn z více formátů.

Technické характеристики

Přehled

• Typ: akustický absorbér
• Popis: akustické řešení zdůrazněné konstrukcí, kombinující hliníkový rám s profilem skloněným pod úhlem 45 stupňů, absorpční jádro z recyklovaného PET a textilní povrch. Úhlový profil zůstává skrytý pod tkaninou, čímž vytváří čistý a jednotný vzhled.
• Použití: montáž na stěnu a strop

Akustický výkon

• Absorpční rozsah: 315 Hz až 5000 Hz
• Akustická třída: B
• Vážený činitel zvukové pohltivosti (αw): 0,8

Funkce

• Zkrácení doby dozvuku (TR)
• Kontrola plovoucí ozvěny
• Omezení nadměrné reverberace
• Zlepšení srozumitelnosti řeči

Doporučené prostory

• Jednotky intenzivní péče
• Pohotovostní oddělení
• Soukromé nemocniční pokoje
• Ordinace lékařských konzultací
• Nemocniční oddělení
• Chodby nemocničních oddělení
• Čekárny
• Recepce

Kontext použití

• Zdravotnická prostředí: hluk ve zdravotnických zařízeních je uznávaný problém se závažnými důsledky. Akustické úrovně v dnešních nemocnicích jsou nejvyšší, jaké kdy byly zdokumentovány, a výrazně ovlivňují soukromí, komfort a úroveň stresu pacientů i personálu.
• Wellness prostory: ve фитнес sálech, bazénech nebo spa hraje akustický komfort zásadní roli v přínosném a příjemném charakteru zážitku.
• Kontrola infekcí: historická výzva pro zdravotnická a wellness prostředí, nyní rozšířená na všechna odvětví s potřebou řešení zaručujících pracovní prostředí „Covid-safe“. Produkty MEDLINE-Cleanable od Artnovion byly speciálně navrženy tak, aby na tuto výzvu odpověděly.

Dostupné verze podle požární klasifikace

• FG: Furniture Grade (nábytková kvalita)
• FR: Fire Rated (požárně klasifikováno)
• FR: Fire Rated a Covid-19 Safe (požárně klasifikováno a kompatibilní s dezinfekcí proti Covid-19)

Složení produktu

• Luxor | akustická tkanina Suede (FG)
  • akustická tkanina Suede
  • konstrukční hliníkový rám
  • akustické jádro Sound PET — Eurotřída B
• Luxor | akustická tkanina Felted (FR)
  • akustická tkanina Felted
  • konstrukční hliníkový rám
  • akustické jádro Sound PET — Eurotřída B
• Luxor | akustická tkanina Twill (FR a Covid-19 Safe)
  • akustická tkanina Twill
  • konstrukční hliníkový rám
  • akustické jádro Sound PET — Eurotřída B

Povrchové úpravy hliníkového rámu

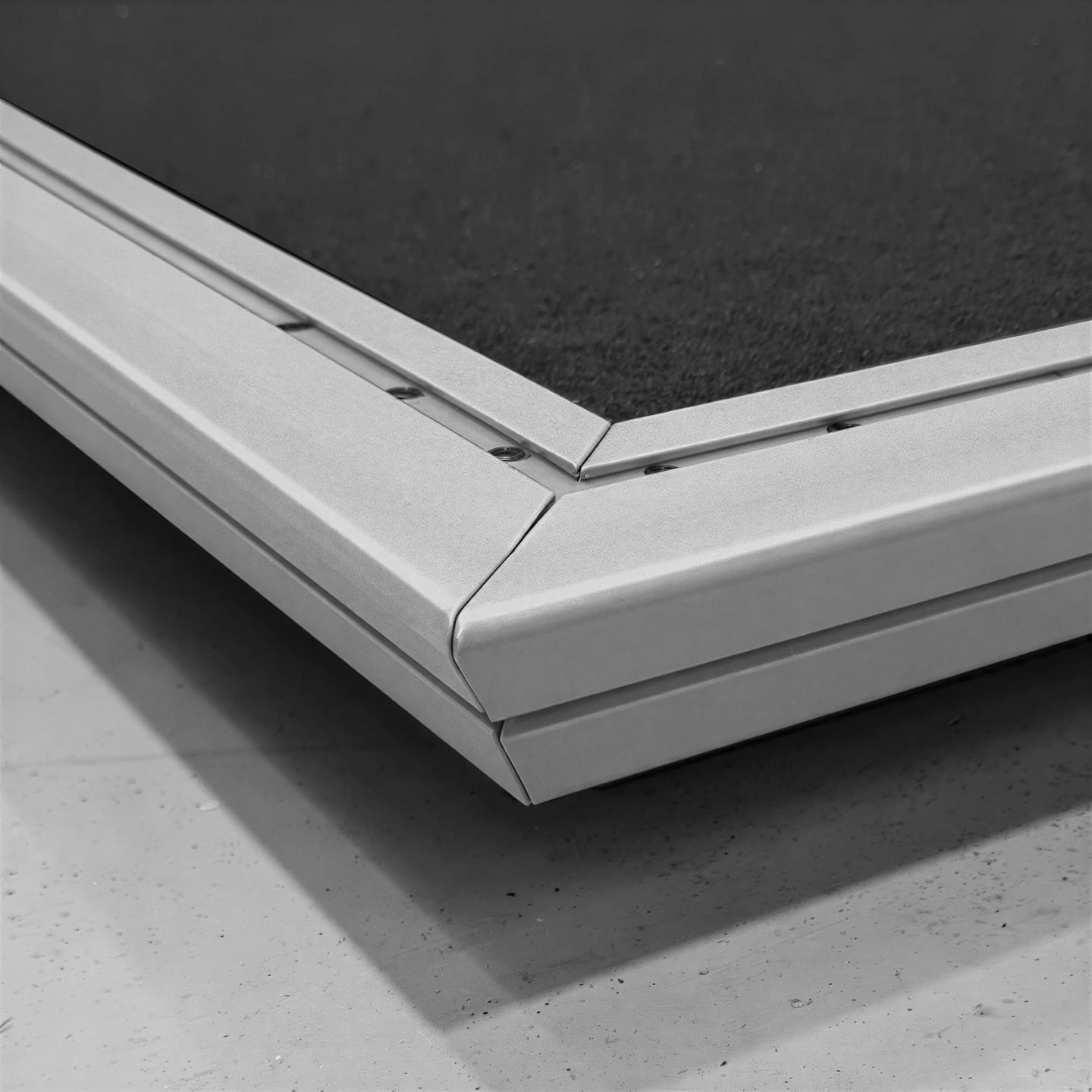

• Hliníkový odstín

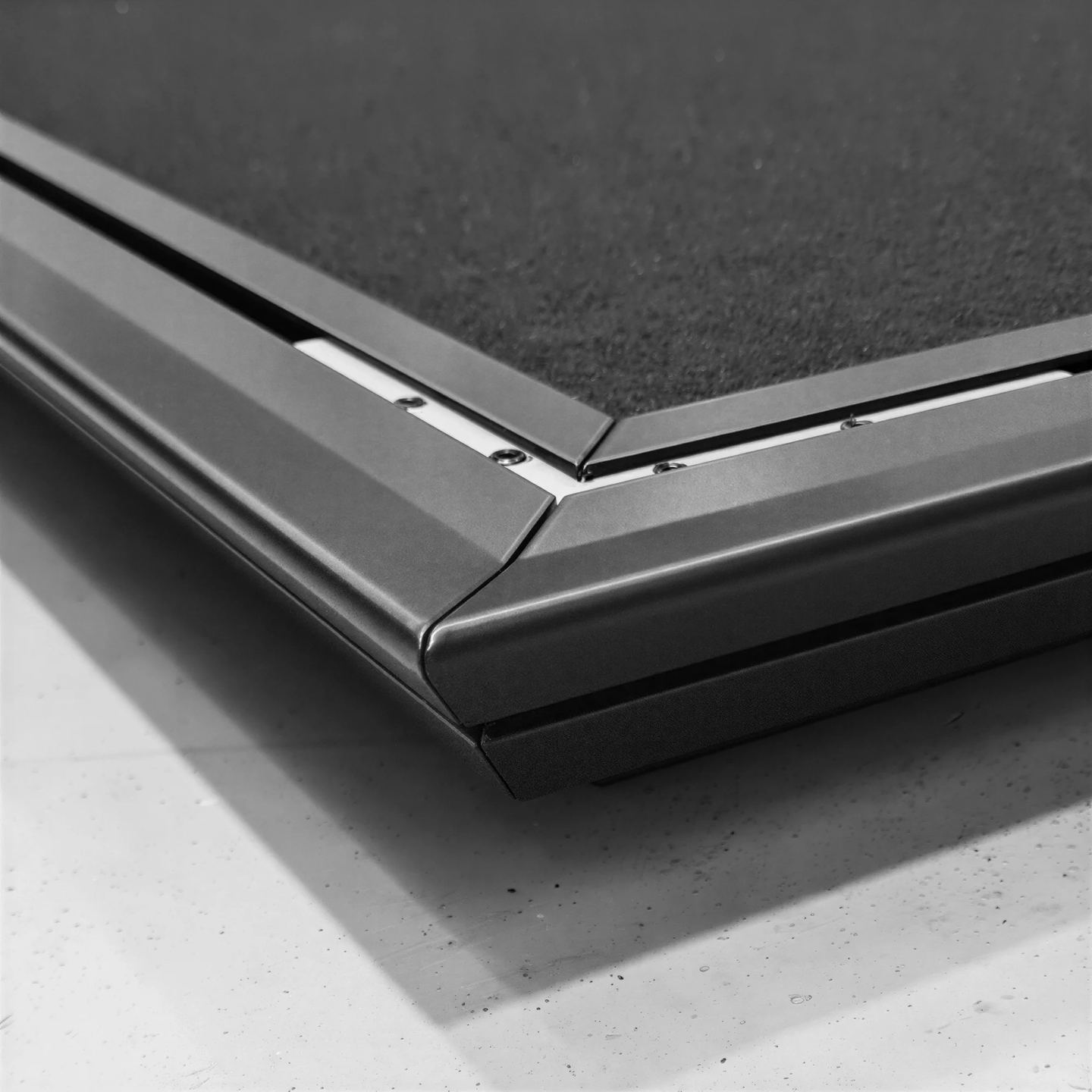

• Černá povrchová úprava

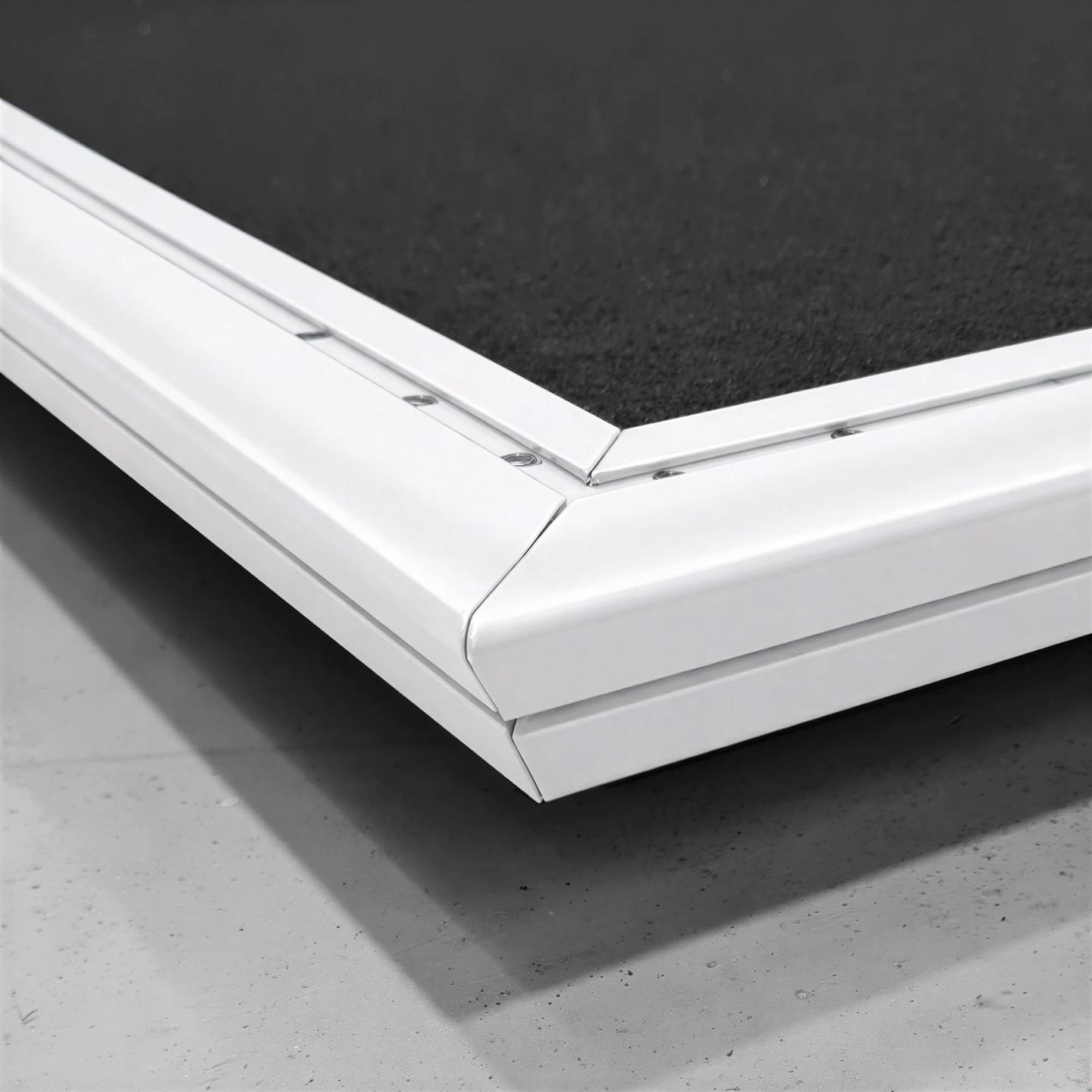

• Bílá povrchová úprava

Údržba a hygiena (povrchová úprava Twill)

• Kompatibilní s pravidelným čištěním a dezinfekcí
• Přijatelné antibakteriální a antivirové prostředky: alkoholové roztoky, roztoky na bázi bělidla, sterilizační spreje a ubrousky
• Shoda s Covid-19 Safe (omyvatelné) je dostupná pouze s povrchovou úpravou Twill

Rozměry řady

• Luxor — Quad: 132 × 132 × 6 cm
• Luxor — Line: 132 × 178,5 × 6 cm
• Luxor — Grand: 132 × 240 × 6 cm

Systém uchycení

• Luxor — Quad: integrovaný systém uchycení

Konstrukční výhody

• Snadnější instalace díky hliníkové konstrukci
• Odolnost vůči změnám teploty a vlhkosti
• Možnost velkoformátových panelů při zachování stálého akustického výkonu
• Čistý a jednotný vzhled díky úhlovému profilu skrytému pod tkaninou
