Oray Mini Pantograph 30
Oray Mini Pantographe 30, motorizovaný spouštěcí mechanismus pro videoprojektor
Instalace videoprojektoru pod velmi vysoký strop nebo jeho skrytí do podhledu mezi dvěma projekcemi rychle zkomplikuje přístup k zařízení i jeho seřízení. Mini Pantographe 30 řeší právě tento případ použití: „nůžkový“ mechanismus, který spustí projektor do správné výšky a po skončení projekce jej opět vytáhne z dohledu. Unese až 30 kg a je k dispozici ve čtyřech délkách zdvihu, od 1 do 4 metrů.
Spuštění projektoru bez dotyku

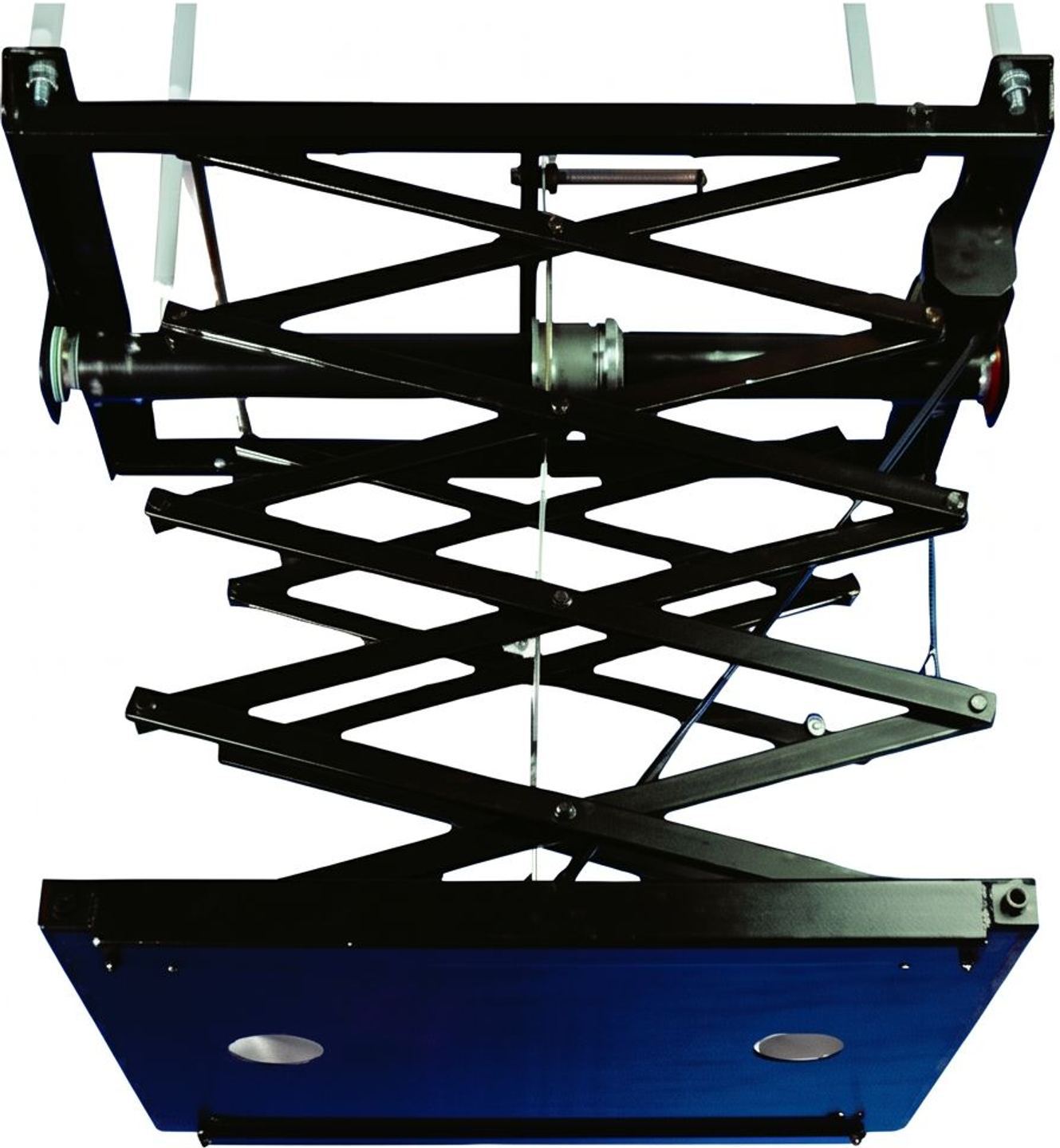

Princip je mechanický a jednoduchý. Dvě kloubová nůžková ramena se svisle rozvinou pod deskou připevněnou ke stropu a spustí projektor hluboko pod jeho kotevní bod. Po vypnutí ovládání se mechanismus složí a přitáhne zařízení zpět ke stropu.
Tento typ držáku má opodstatnění ve dvou situacích. První: příliš vysoký strop pro běžné uchycení, kdy projektor musí klesnout o několik metrů, aby se obnovila správná geometrie projekce. Druhá: snaha zcela skrýt videoprojektor v podhledu mimo dobu používání, aby na stropě obývacího pokoje nebo zasedací místnosti nic nerušilo.
Čtyři délky zdvihu v nabídce
Volba se provádí podle délky zdvihu, tedy vzdálenosti spuštění. Čtyři reference pokrývají běžné potřeby, od pouhého oddálení od stropu až po velmi velké výšky.
| Reference | Zdvih (spuštění) | Výška ve složeném stavu | Hmotnost |
|---|---|---|---|
| SVP0501 | 1 m | 16 cm | 20 kg |
| SVP0504 | 4 m | 28 cm | 28 kg |
Čím větší je zdvih, tím silnější zůstává mechanismus ve složeném stavu: od 16 cm u verze s 1metrovým zdvihem až po 28 cm u verze se 4metrovým zdvihem. Tento detail je důležitý při plánování prostoru pro držák, zejména v podhledu, kde se počítá každý centimetr snížení. Hmotnost samotného držáku se se zdvihem také zvyšuje, z 20 na 28 kg, a tuto zátěž je nutné přičíst k hmotnosti projektoru při dimenzování stropního uchycení.
Motorizace a dálkové ovládání
O spouštění a vytahování se stará jednofázový elektromotor. Je napájen 250 volty, 50 hertzy, s příkonem 220 wattů. Elektrické napájení je běžné domácí, ale připojení k síti a k ovládací skříňce patří do pevné instalace, nejde o prosté zapojení do zásuvky.
Ovládání probíhá pomocí rádiového dálkového ovladače se třemi povely: nahoru, dolů a stop. Tři nastavitelné „koncové polohy“, nastavované z ovládací skříňky, určují zastavení v horní a dolní části dráhy. Jakmile jsou tyto dorazy nastaveny, projektor se vždy vrátí do stejné polohy bez nutnosti nového seřízení.
Uchycení, rozměry a podhled
Držák se skládá ze dvou desek, po jedné na každém konci ramen. Horní deska se přišroubuje ke stropu nebo nosné konstrukci a nese mechanismus: její celkové rozměry jsou 71,2 × 46 cm. Spodní deska se nachází na druhém konci, dole v dráze, a právě na ni se montuje videoprojektor: měří 50 × 40 cm, s roztečemi upevnění 42 × 36 cm. První určuje půdorys na stropě, druhá plochu dostupnou pro montážní desku projektoru.
Pro integraci do podhledu nabízí Oray specializovaný úchyt (reference SVP0PTPAT01), montážní sadu pro stropní panel. Horní deska a mechanismus se pak umístí nad zavěšený strop, skryté za panelem, a objeví se až ve chvíli spuštění. Celý komplet však vzhledem ke své hmotnosti, elektrickému připojení a nastavení koncových poloh předpokládá pečlivou instalaci.
Dokumentace
Angličtina
Technické vlastnosti
Obecné představení
- Typ: motorizovaný pantografický (nůžkový) držák pro stropní videoprojektor
- Použití: videoprojektor středních rozměrů
- K dispozici je možnost uchycení do podhledu
Motor a napájení
- Jednofázový elektrický motor
- Napájení: 250 V, 50 Hz
- Příkon: 220 W
- Maximální nosnost: 30 kg
Ovládání a nastavení
- Dodávané rádiové dálkové ovládání: vysunutí / zasunutí / stop
- 3 nastavitelné koncové polohy pomocí ovládací skříňky
Rozměry držáku
- Spodní deska: 50 × 40 cm
- Rozteče upevnění: 42 × 36 cm
- Horní deska: 71,2 × 46 cm celkově
Reference a délky zdvihu
Model je k dispozici ve čtyřech délkách zdvihu. Rozměr A odpovídá délce vysunutí a rozměr B výšce mechanismu ve složeném stavu.
- SVP0501: délka zdvihu 1 m
- Rozměr A: 100 cm
- Rozměr B: 16 cm
- Čistá hmotnost: 20 kg
- SVP0504: délka zdvihu 4 m
- Rozměr A: 400 cm
- Rozměr B: 28 cm
- Čistá hmotnost: 28 kg
Kompatibilní volitelné příslušenství a doplňky
- Uchycení do podhledu: reference SVP0PTPAT01
Často kladené otázky
Sjíždí videoprojektor rovně dolů, aniž by se vychyloval?
Ano. Deska, která nese projektor, zůstává po celé dráze vodorovná, takže obraz zůstává nastavený při každém spuštění dolů. Geometrické nastavení se provádí pouze jednou, při prvním uvedení do provozu.
Jak zvolit délku pojezdu podle mého dílu?
Vycházejte z výšky stropu a z polohy, ve které má být projektor po spuštění. Rozdíl mezi oběma určuje potřebný zdvih. U stropu v obývacím pokoji často stačí verze s 1 nebo 2 metry, zatímco hala, auditorium nebo místnost s katedrálovým stropem vyžadují zdvih 3 nebo 4 metry.
Vyžaduje instalace elektrické připojení?
Ano. Motor se připojuje napevno k elektrické síti spolu se svou ovládací skříňkou, nikoli do běžné zásuvky. Montáž a seřízení dorazů je vhodné svěřit kvalifikovanému instalatérovi.
Funguje rádiové dálkové ovládání bez přímé viditelnosti?
Rádiové spojení nepotřebuje přímou viditelnost, na rozdíl od infračerveného. Ovládání tedy funguje i tehdy, když je mechanismus zasunutý a projektor skrytý nad podhledem.
Sklopí se Mini Pantographe 30 zcela naplocho ke stropu?
Ne. Ani ve složeném stavu si mechanismus zachovává tloušťku uvedenou v tabulce referencí, od 16 do 28 cm podle zdvihu. Při povrchové montáži zůstává tento přesah viditelný pod stropem; skryje jej pouze průchod do podhledu.
Jak se projektor upevňuje na držák?
Projektor se montuje na horní desku. Podle modelu ověřte, že jeho rozteč upevnění a montážní deska jsou s touto deskou kompatibilní, a případně zajistěte vhodné šrouby nebo odpovídající adaptér.
