Nuprime SiGa Power75

NuPrime SiGa Power 75, externí napájecí zdroj SiC a GaN

DAC, streamer, síťový switch: tato nízkonapěťová zařízení téměř vždy přicházejí s malým generickým síťovým adaptérem, jehož spínací šum se nakonec dostává do signálu. NuPrime řeší problém opačně. SiGa Power 75 posouvá spínací frekvenci velmi vysoko pomocí polovodičů z karbidu křemíku a nitridu galia, poté zbytek vyčistí aktivním potlačením šumu a pečlivým stíněním.

Karbid křemíku a nitrid galia v tandemu

Konverzní část kombinuje dvě rodiny polovodičů se širokým zakázaným pásem, které dokážou spínat rychleji a snášet vyšší napětí i teploty než klasický křemík. Karbid křemíku (SiC) je použit ve Schottkyho diodách usměrňovacího stupně: jejich náboj zpětného zotavení je téměř nulový, což omezuje vysokofrekvenční špičky vznikající při každém spínání. Nitrid galia (GaN) zajišťuje samotné spínání při frekvenci nad 500 kHz s přechodovou odezvou v řádu nanosekund. Konkrétní výsledek: napětí zůstává stabilní, když se proudový odběr prudce mění. Spínací frekvence je navíc daleko nad zvukovým pásmem a účinnost stoupá až na 93 % při 12 V/5 A, s menším množstvím tepla k odvodu. SiGa Power 75 je spínaný napájecí zdroj, ale míří na úroveň šumu, kterou obvykle očekáváme od lineárního zdroje.

Aktivní potlačení souhlasného šumu

Souhlasný šum je parazitní složka přítomná shodně na obou vodičích vůči zemi; často se právě on váže do citlivých digitálních obvodů a maskuje detaily nízké úrovně. Obvod CM-ANC v SiGa Power 75 jej nepřetržitě sleduje a pro jeho zrušení vstřikuje korekční signál v protifázi, v širokém pásmu až do 1 MHz. Efekt je měřitelný: zbytkové zvlnění a šum zůstávají pod 2,5 mVrms v rozsahu 10 Hz-110 kHz a na 12V větvi klesá typické zvlnění při aktivním potlačení pod 1 mVrms oproti 2,5 mVrms při jeho vypnutí. Ovladač na předním panelu slouží k aktivaci nebo deaktivaci.

Šest výstupů pro napájení digitální sestavy

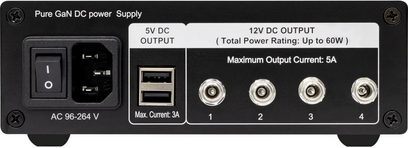

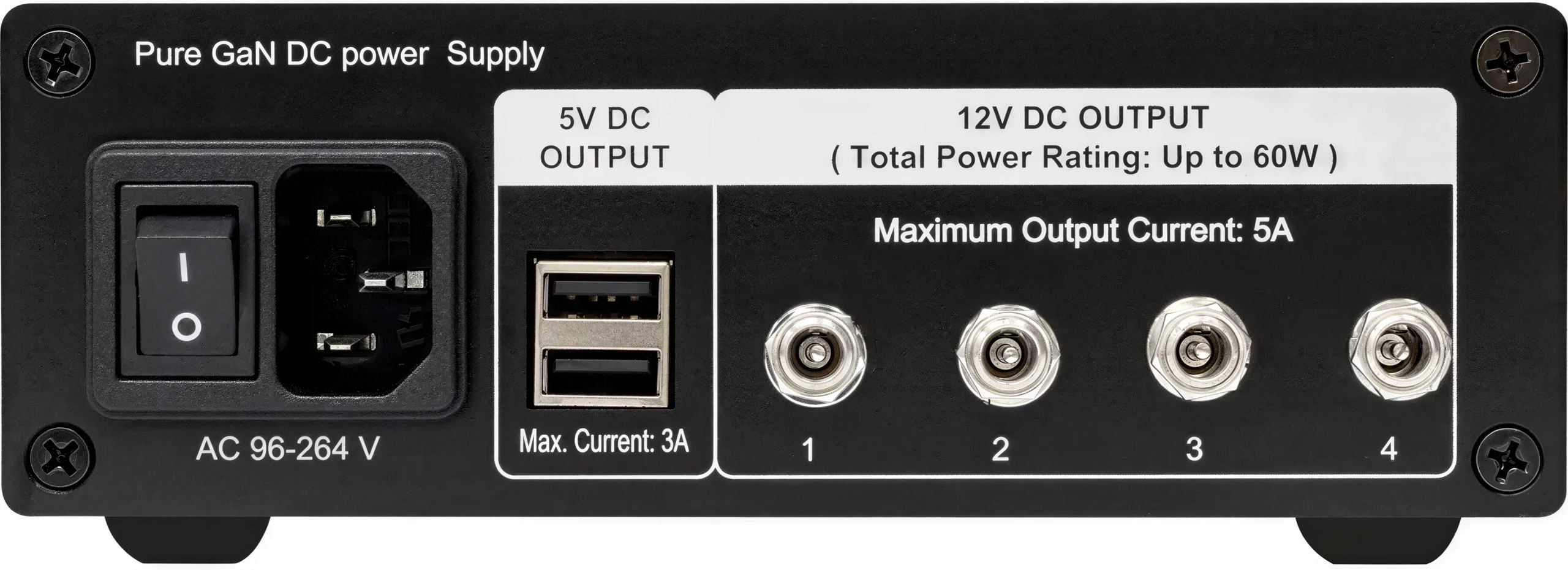

Tam, kde běžný síťový adaptér poskytuje pouze jedno napětí, nabízí SiGa Power 75 šest výstupů: čtyři 12V výstupy až do 5 A na konektorech DC 5,5 × 2,5 mm a dva 5V výstupy až do 3 A na portech USB Type-A. Celkový výkon nepřekračuje 75 W. Jedno zařízení tak napájí několik součástí digitálního systému současně: síťový switch, streamer, převodník, reclocker, pokud celkový odběr zůstane v rámci 75 W. Je však třeba tuto výkonovou rezervu rozdělit mezi připojená zařízení, což pomáhá kontrolovat displej na předním panelu.

Displej pro zobrazení napětí, proudu a výkonu

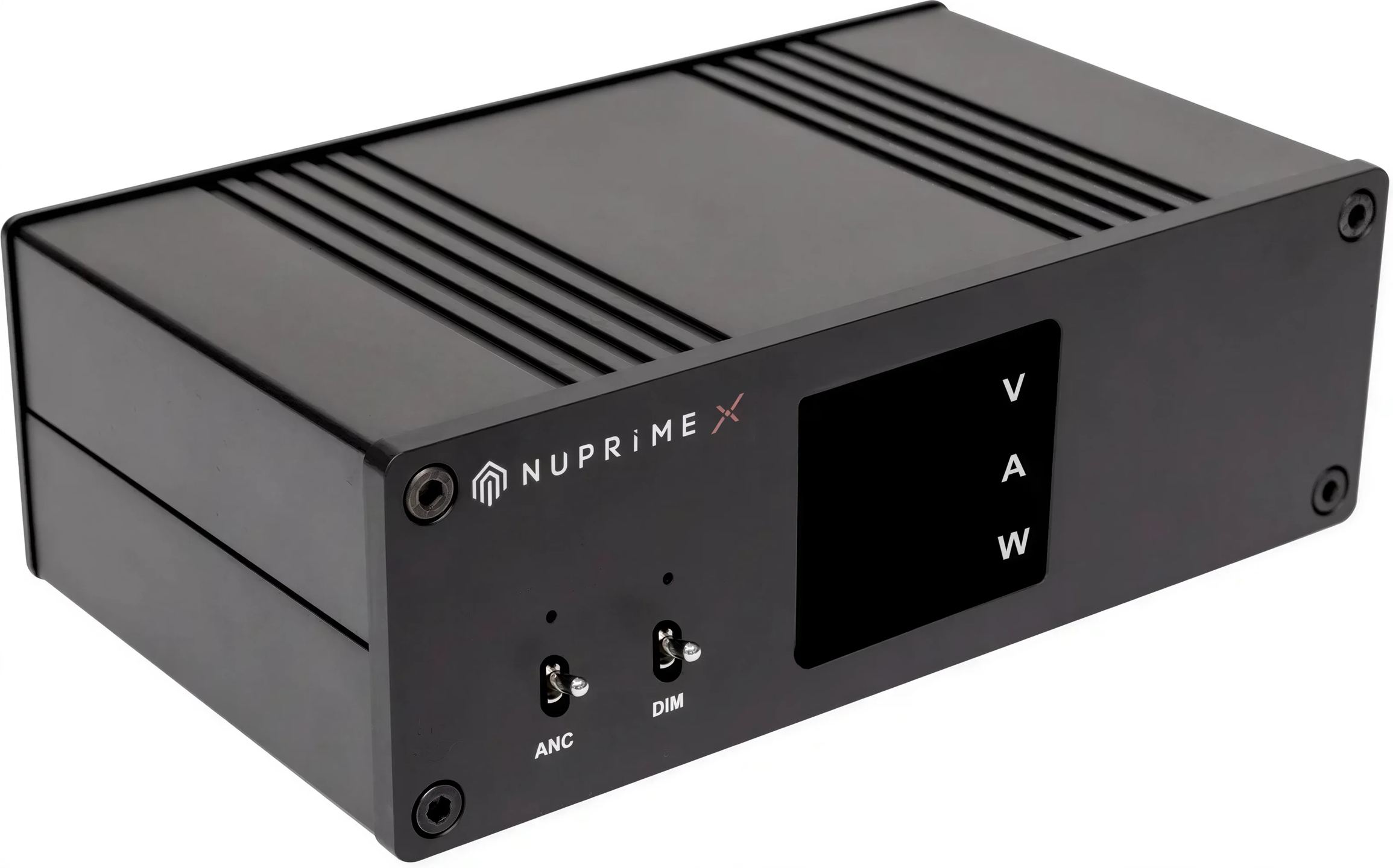

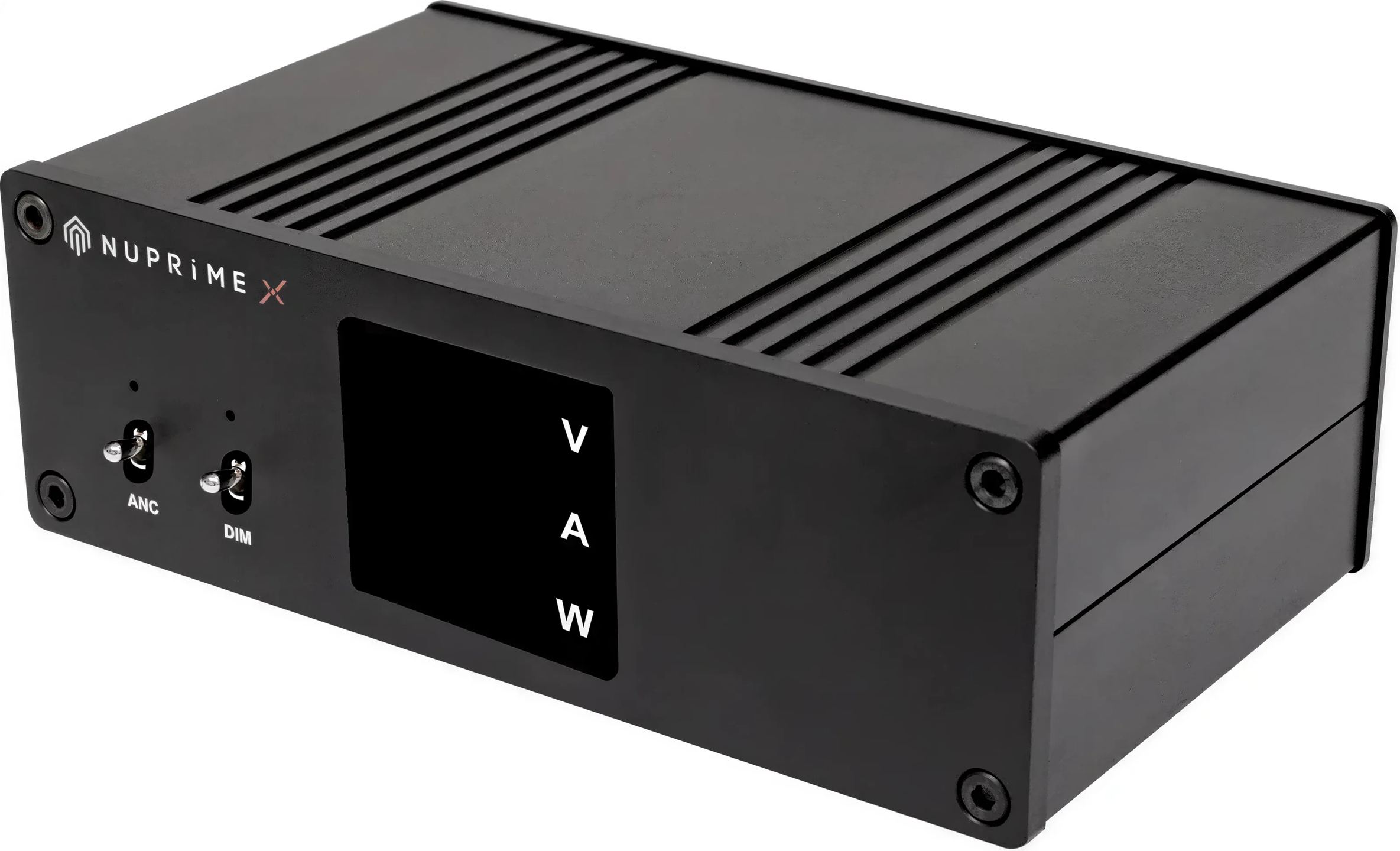

Jen málo externích napájecích zdrojů ukazuje, co dodávají. SiGa Power 75 integruje displej, který v reálném čase zobrazuje napětí, proud a spotřebovaný výkon, takže lze ověřit každý výstup a udržet celkový odběr pod hranicí 75 W. Doplňují jej dva ovladače: nastavení DIM pro úpravu nebo ztlumení jasu displeje a tlačítko určené pro aktivní potlačení šumu.

Bronzové stínění a nízkoimpedanční energetická zásoba

Modul GaN je uzavřen v bronzovém stínění. Tento kov kombinuje vodivost, hmotnost a tlumicí schopnost: blokuje radiofrekvenční rušení a tlumí mechanické rezonance, zároveň omezuje interakce mezi jednotlivými interními moduly. Na straně ukládání energie odděluje dvoustupňová energetická zásoba s vysokým činitelem jakosti usměrňovací stupeň od regulačního stupně. Výstupní impedance zůstává nízká, napětí lépe odolává změnám zátěže a snižuje se zbytkové zvlnění i chyby synchronizace (jitter) v následných obvodech. Čištění dále doplňují polymerové kondenzátory a filtrační obvody. Kovová skříň zůstává kompaktní, 95 × 170 × 60 mm při hmotnosti 1 kg, se čtyřmi samolepicími gumovými nožkami a jednoletou zárukou.

Kompatibilita se zařízeními NuPrime a jiných značek

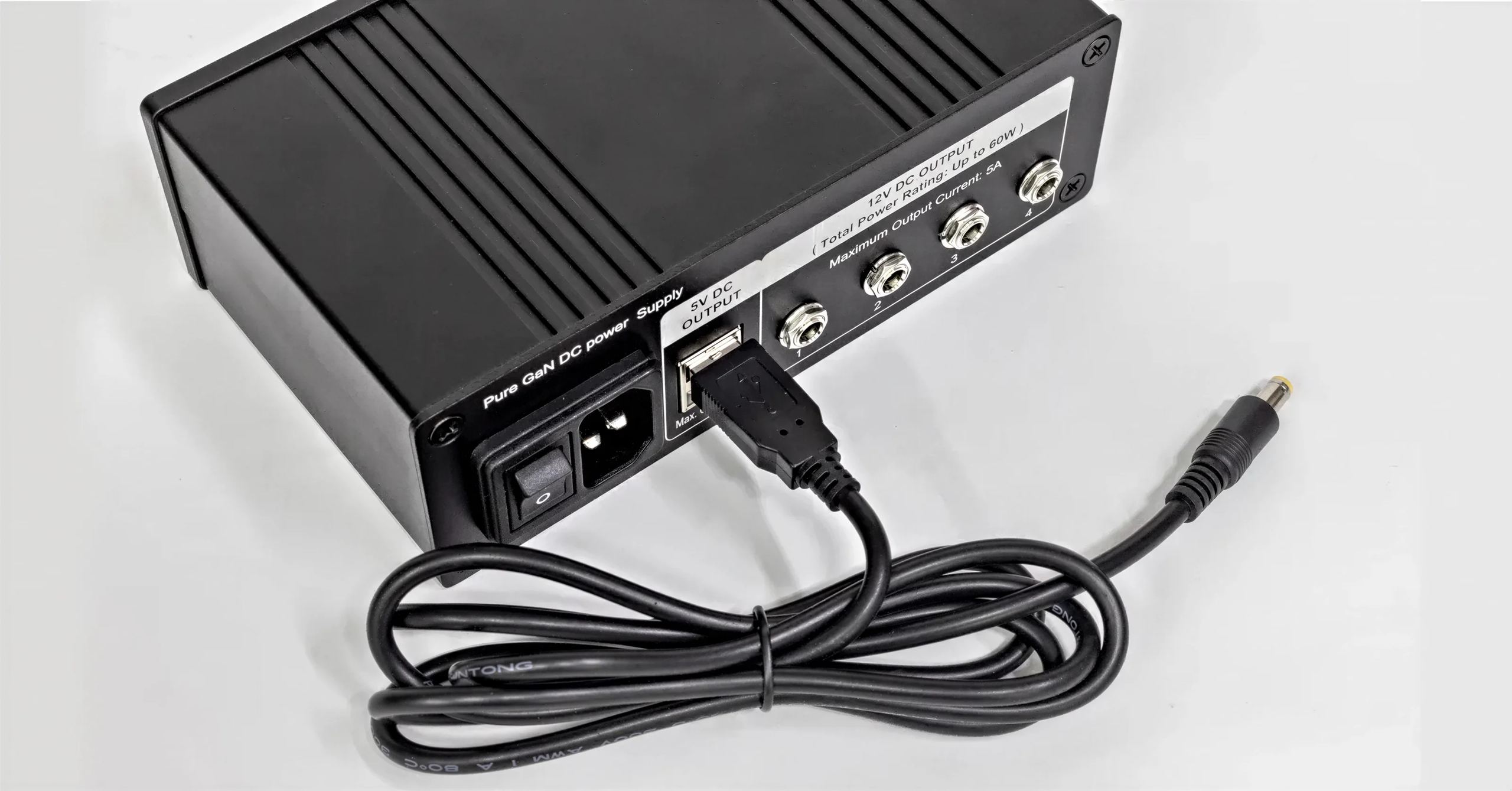

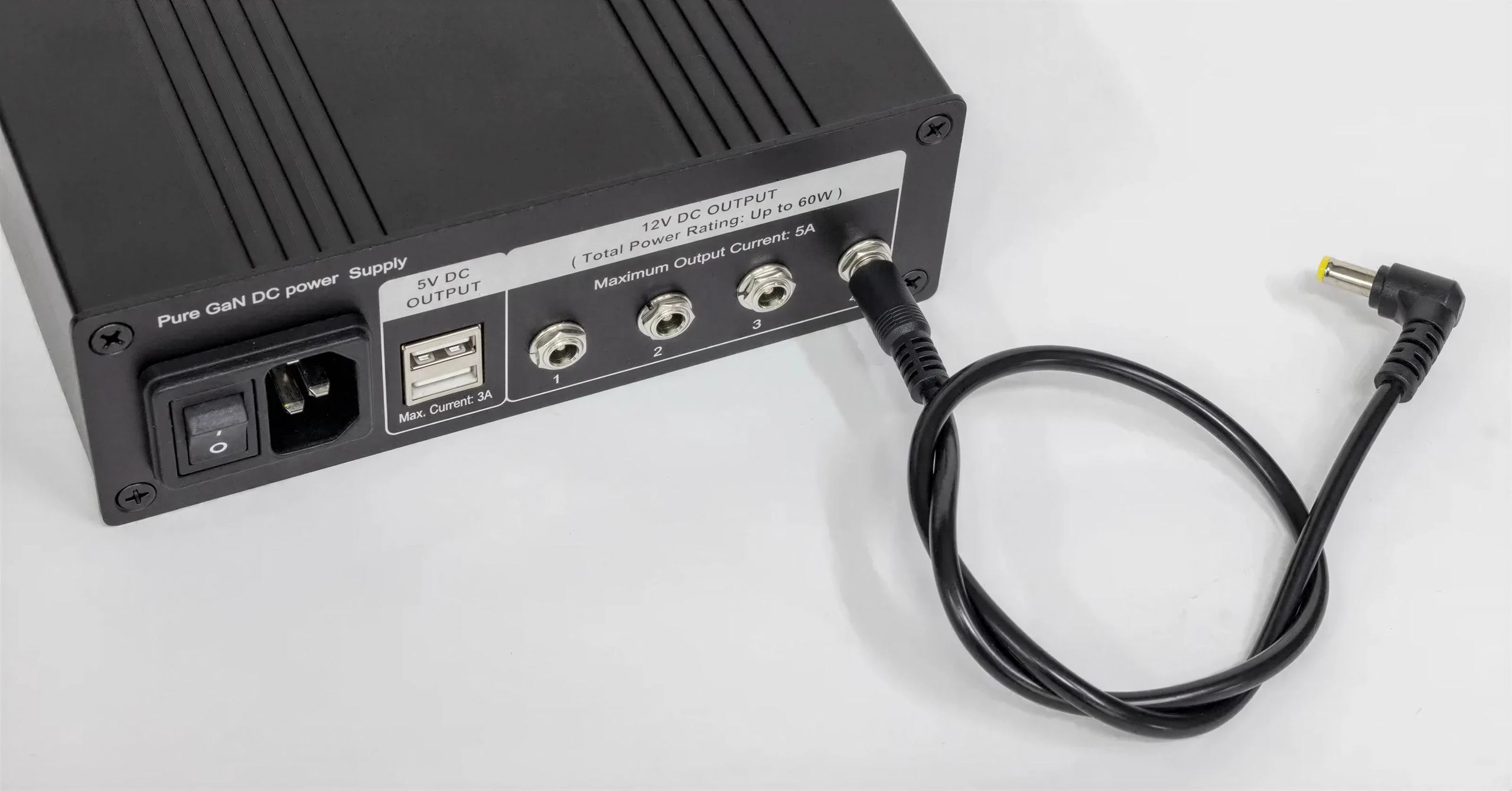

12V výstupy používají konektory DC 5,5 × 2,5 mm, zatímco zařízení NuPrime vybavená 12V vstupem využívají konektor 5,5 × 2,1 mm. Součástí dodávky jsou proto dva adaptérové kabely 5,5 × 2,5 na 5,5 × 2,1 mm: pokrývají CDT-9 a moduly NuPrime-X (H16-AIP, H16-AES, AoAES-F22D, AoANA-F04A). Zařízení se vstupem USB-C, jako LP10 NuPrime Edition, WR-2, Arc Mini, Stream Mini a Stream Mini DAC, se připojují kabelem USB-A na USB-C, který je nutné pořídit samostatně, protože není součástí balení. Funguje také zařízení jiné značky, pokud jeho napětí, proud a konektor odpovídají jednomu z výstupů. Balení obsahuje dva DC kabely, síťový napájecí kabel a čtyři samolepicí nožky.

Technické vlastnosti

Obecný přehled

• Ultra nízkošumový síťový AC / DC napájecí zdroj
• Převod síťového napětí 100–240 V AC na stabilní a regulované DC napětí
• Celkový maximální výkon: 75 W
• Regulované výstupy: 12 V DC a 5 V DC
• Určeno pro digitální audio zařízení a nízkonapěťovou elektroniku citlivou na kvalitu napájení

Technologie konverze

• Hybridní architektura SiC / GaN
  • Kombinace karbidu křemíku (SiC) a nitridu galia (GaN)
  • Každá technologie optimalizuje specifickou fázi konverze a regulace
  • Rychlá, účinná konverze s nízkými ztrátami
• SiC Schottkyho diody
  • Prakticky nulový náboj zpětného zotavení
  • Omezení vysokofrekvenčních špiček vznikajících při spínání
• Vysokorychlostní GaN tranzistory
  • Spínání při velmi vysoké frekvenci
  • Rychlá reakce na změny zátěže
• Spínací frekvence vyšší než 500 kHz
• Účinnost až 93 % při 12 V / 5 A
• Ultra rychlá přechodová odezva pro udržení stabilního napětí při změnách zátěže
• Lepší kontrola tepelného rozptylu

Snížení šumu a izolace

• Technologie CM-ANC (aktivní potlačení šumu společného režimu)
  • Monitorování šumu společného režimu a generování korekčního signálu v protifázi
  • Široké pracovní pásmo až do 1 MHz
  • Omezení EMI / RFI rušení na napájecích vedeních
• RF stínění z bronzu
  • Samostatná izolace GaN modulu proti radiofrekvenčnímu rušení
  • Omezení vzájemného ovlivňování mezi různými interními moduly
• Izolace mezi moduly pro snížení nežádoucí vazby mezi napájecími obvody
• Vícestupňová filtrace kombinující polymerové kondenzátory, filtry a nízkoimpedanční energetické zásobníky
• Nízkoimpedanční energetický zásobník
  • Dvoustupňová architektura ukládání energie
  • Udržení stabilního napájení při změnách zátěže
  • Snížení zvlnění a vysokofrekvenčního rušení
• Nízký výstupní šum: ripple & noise nižší než 2,5 mVrms v audio pásmu 10 Hz–110 kHz
• Typické zvlnění při 12 V: nižší než 1 mVrms s aktivovaným ANC

Monitorování a ovládání

• Monitorování výkonu v reálném čase s integrovaným displejem
  • Napětí
  • Proud
  • Spotřebovaný výkon
• Nastavení DIM: samostatné ovládání pro úpravu displeje
• Ovládání ANC: praktická aktivace / deaktivace aktivního potlačení šumu

Výstupy a konektivita

• 4 výstupy 12 V DC až 5 A
  • DC konektory 5,5 × 2,5 mm
• 2 výstupy 5 V DC až 3 A
  • Konektory USB Type-A
• Souhrnný výkon všech výstupů je omezen na 75 W

Kompatibilita se zařízeními NuPrime

• Kompatibilní zejména s DAC, streamery, síťovými switchi, routery, reclockery a digitálními procesory
• Zařízení NuPrime s konektorem 12 V DC 5,5 × 2,1 mm
  • CDT-9, H16-AIP, H16-AES, AoAES-F22D, AoANA-F04A
  • Použijte dodávaný kabel 5,5 × 2,5 mm na 5,5 × 2,1 mm
• Zařízení se vstupem USB-C
  • LP10 NuPrime Edition, WR-2, Arc Mini, Stream Mini, Stream Mini DAC
  • Použijte nabíjecí kabel USB-A na USB-C

Použití

• DAC a digitální převodníky
• Síťové streamery
• Ethernetové switche
• Routery
• Reclockery
• Digitální procesory
• Audio zařízení s vysokým rozlišením
• Nízkonapěťová elektronika citlivá na šum napájení

Technické specifikace

• Maximální výkon: 75 W
• Výstupy: 12 V DC / 5 V DC
  • 12 V: až 5 A na výstup
  • 5 V: až 3 A na výstup
• Účinnost: až 93 % při 12 V / 5 A
• Ripple & noise: nižší než 2,5 mVrms, 10 Hz–110 kHz
• Typické zvlnění 12 V s aktivovaným ANC: nižší než 1 mVrms
• Typické zvlnění 12 V s deaktivovaným ANC: 2,5 mVrms
• Spínací frekvence: vyšší než 500 kHz
• Výkonové technologie: SiC + GaN
• Rozměry: 95 × 170 × 60 mm (D × Š × V)
• Hmotnost: 1 kg
• Rozměry balení: 150 × 210 × 95 mm (D × Š × V)
• Hmotnost v balení: 1,6 kg
• Záruka: 1 rok

Dodávané příslušenství

• 2 napájecí kabely DC 5,5 × 2,5 mm na 5,5 × 2,1 mm
• 1 síťový napájecí kabel AC
• 4 samolepicí gumové nožky
