Čtyři vodiče místo dvou, plastové jádro uprostřed každého z nich, pocínované měděné prameny stočené do trubice: reproduktorový kabel švédské značky Supra se odlišuje od obvyklého krouceného provedení. Jeho geometrie Star Quad a zakončení ve čtyřech bodech se hodí k reproduktorům s dvojitými terminály a výkonným zesilovačům. Zbývá zjistit, co tato konstrukce přináší signálu a jak ji připojit.
Trubicový vodič kolem izolačního jádra
Každý vodič je vytvořen kolem polypropylenového jádra, plastu, který nevede elektrický proud. Kolem tohoto jádra tvoří trubici o průřezu 2 mm² 120 pramenů bezkyslíkaté mědi 5N (99,999 %), pocínovaných a spletených. Konstrukce reaguje na známý jev: při vysokých frekvencích má proud tendenci proudit blíže k povrchu vodiče než jeho středem, jde o skin efekt. Vyprázdněním středu a rozložením mědi do kruhu se basy a výšky setkávají se srovnatelným užitečným průřezem, což pomáhá zachovat rovnoměrnou odezvu a rychlé přechodové děje.
Účinek zůstává při audio frekvencích na několika metrech omezený a nejhmatatelnějším přínosem tohoto trubicového tvaru je snížení indukčnosti, které umožňuje. Pocínování pramenů má jinou úlohu: zabraňuje oxidaci holé mědi a mikrokontaktům, které se časem mezi neupravenými prameny chovají jako drobné diody. Polypropylenová izolace, chemicky i mechanicky stabilní, udržuje nízkou kapacitu, což omezuje fázové posuny a úbytek výšek.
Geometrie Star Quad proti rušení
Princip pochází z profesionální kabeláže, konkrétně z kabelů pro mikrofony. Čtyři vodiče jsou uspořádány do čtverce, přičemž protilehlé páry vedou proudy opačného směru. Jejich magnetická pole se z velké části vzájemně ruší, indukčnost klesá a kabel méně vyzařuje do okolí. Díky symetrii také méně zachytává okolní rádiové rušení. V kombinaci s nízkou kapacitou polypropylenu zůstává celek neutrální v celém pásmu.
Toto potlačení je nejúplnější, když všechny čtyři vodiče pracují společně jako jediný pár, tedy u širokopásmové verze (2>2) této řady. Při bi-ampingu (4>4) jsou vodiče rozděleny mezi basy a výšky: každý pár si zachovává výhodu trubicového vodiče a nízké kapacity, ale rušení typické pro kompletní Star Quad se uplatňuje méně. Volba mezi oběma verzemi tedy závisí na vaší sestavě.
Čtyři vodiče pro bi-amping nebo bi-wiring

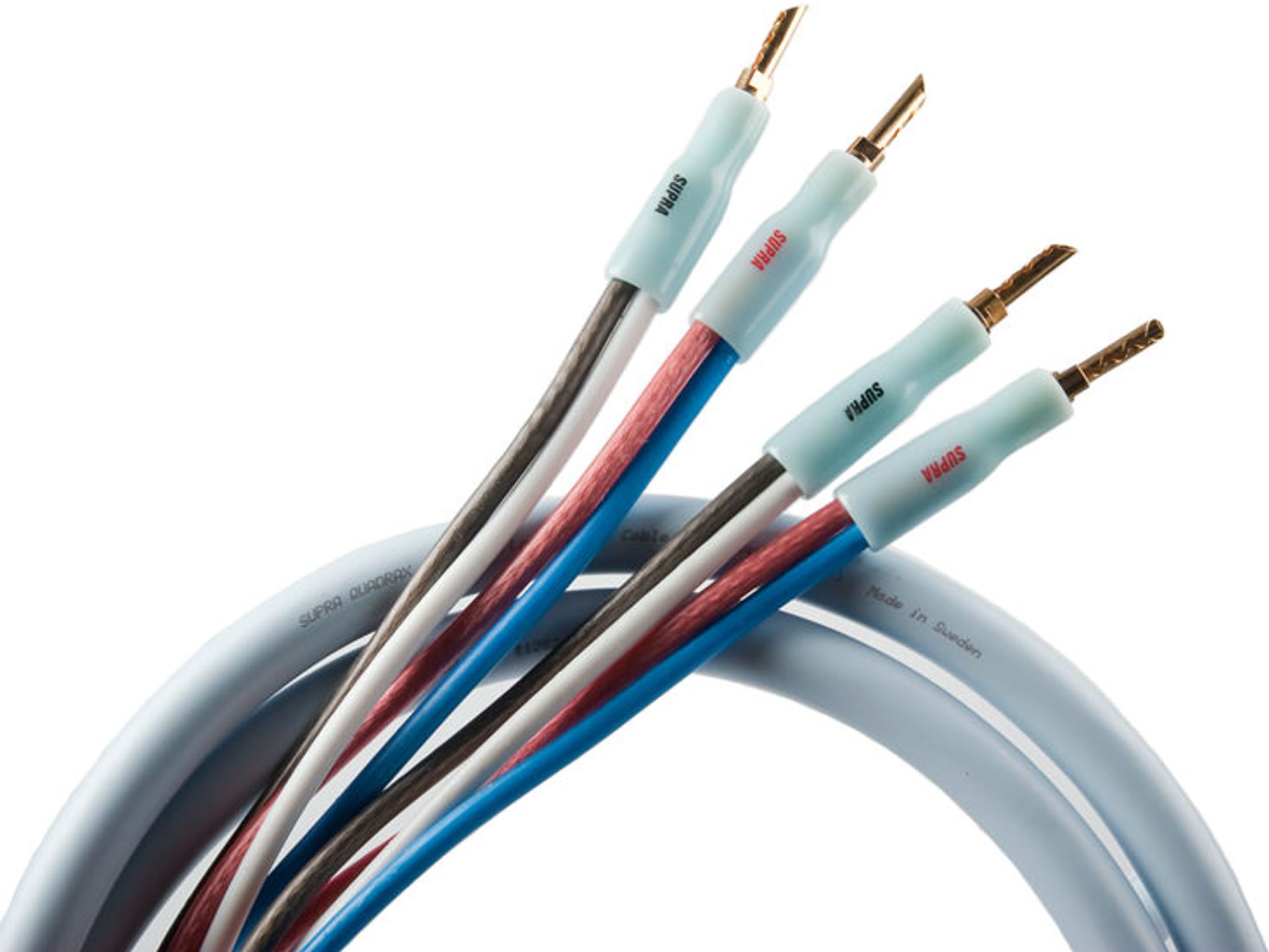

Zde představená modrá verze je na každém konci zakončena ve čtyřech bodech (4>4), přičemž každý vodič o průřezu 2 mm² je samostatně krimpován. Na straně reproduktoru jsou čtyři konektory rozděleny mezi basové a výškové svorky reproduktoru s dvojitými terminály. Na straně zesilovače jsou možné dva způsoby použití: při bi-ampingu dostává každý reproduktor dva samostatné kanály zesilovače, jeden pro basy a jeden pro výšky; při bi-wiringu se čtyři konektory zdvojí na jediném páru výstupů. V obou případech je nutné odstranit tovární propojky spojující basové a výškové svorky na reproduktoru, jinak oddělení nemá žádný účinek.
Toto zapojení předpokládá reproduktor se čtyřmi svorkami. Slyšitelný přínos bi-ampingu závisí na zbytku řetězce: jeho hlavním smyslem je oddělit proudy basů a výšek do dvou kabelů, případně dvou zesilovačů. U reproduktoru s jediným párem svorek ztrácí tento čtyřvodičový formát své opodstatnění a vhodnější je širokopásmová verze (2>2) stejné řady.
Vyměnitelné zakončení CombiCon
Kabel je z výroby předem krimpován. Systém CombiCon využívá krimpovací pouzdro z mědi pozlacené 24karátovým zlatem, stlačené na vodiči pod vysokým tlakem tak, aby vytvořilo vzduchotěsný spoj bez pájení. Tento pevný kontakt odolává oxidaci a zůstává stabilní v průběhu času, zatímco pájený spoj může stárnout. Na závit M6 pouzdra se šroubují vyměnitelné koncovky: banánky nebo vidličky. Pár dodávaný ve verzi 4>4 obsahuje oba typy, dvanáct banánků a dvanáct vidliček, takže lze podle svorek přejít z jednoho formátu na druhý bez opětovného zakončování.
Průměr, plášť a vedení kabelů
Kabel je kulatý, má vnější průměr 15 mm a dodává se v ledově modré barvě, přičemž na objednávku jsou k dispozici i jiné odstíny. Jeho PVC plášť odolává teplu a stárnutí. Jeden bod si zaslouží pozornost při instalaci do příčky: tento plášť není bezhalogenový ani samozhášivý, zatímco požárněbezpečnostní předpisy to pro zapuštěné vedení často vyžadují. Při viditelné kabeláži tato otázka nevzniká, ale průměr a čtyři vodiče činí kabel poměrně tuhým: počítejte s poloměrem ohybu a prostorem za nábytkem nebo rackem. Výroba je švédská.
