Cardas Parsec Digital, digitální koaxiální kabel
Mezi CD přehrávačem a převodníkem přenáší koaxiální propojení data, ale záleží i na způsobu, jakým je přenáší: kabel s proměnlivou impedancí deformuje hrany signálu a komplikuje práci přijímače. Parsec Digital, základní model digitálních kabelů Cardas, nahrazuje původní High Speed Data pružnějším pláštěm, kvalitnějšími konektory a konstrukcí převzatou z analogové řady Parsec.
Impedance 75 ohmů zachovaná po celé délce
Koaxiální standard S/PDIF stanovuje impedanci výstupu zdroje, vstupu převodníku i kabelu, který je propojuje, na 75 ohmů. Když se tyto tři hodnoty shodují, signál přechází z jednoho zařízení do druhého bez odrazů; když se liší, část energie se na koncích odráží a narušuje přechody mezi stavy digitálního signálu. Bity stále dorazí, ale přesný okamžik každého přechodu je méně jednoznačný a právě tuto časovou nepřesnost, chvění (neboli jitter), musí převodník následně potlačit. U Parsec Digital vyplývá hodnota 75 ohmů přímo z geometrie kabelu, tedy z průměru vodiče a jeho vzdálenosti od stínění přes zvolené izolační materiály. Skutečný přínos závisí také na převodníku: model vybavený účinným obvodem pro obnovu hodinového signálu je méně citlivý na kvalitu propojení než jednodušší přijímač.
Měď čistoty šest devítek v jednotlivě lakovaných drátcích
Středový vodič tvoří bezkyslíkatá měď třídy 1 s čistotou 99,9999 %, stejná jako u signálových kabelů Parsec. Skládá se z drátků, z nichž každý je potažen průhledným lakem SPN, podle principu lanka Litz: drátky jsou od sebe izolované, nepřenášejí mezi sebou proud a lak chrání měď před oxidací po celou životnost kabelu. Průměry drátků se řídí poměry zlatého řezu, což je přístup typický pro George Cardas, který se objevuje v celé produkci značky, a vrstvy jsou navinuty podle takzvané geometrie zkřížených polí, přičemž každá vrstva je vinuta v opačném směru než předchozí, aby se omezily vlastní rezonance vodiče. Celek obklopuje izolace z PTFE, materiálu známého jako teflon, ceněného pro své nízké ztráty.
Dvojité stínění udržované v odstupu vzduchovými trubičkami
Kolem izolace jsou vzduchové trubičky z polyuretanu s nízkou hustotou staženy páskou z FEP, fluoropolymeru podobného PTFE. Tyto trubičky udržují stínění v rovnoměrné vzdálenosti od vodiče a tato stálá vzdálenost určuje impedanci po celé délce; vzduch, jeden z nejlepších dostupných izolantů, také snižuje podíl pevného materiálu v kontaktu se signálem. Stínění kombinuje dvě vrstvy: hliníkem pokovenou polyesterovou fólii, která pokrývá celý obvod a zastavuje vysokofrekvenční rušení, a spirálu z pocínované mědi, která zajišťuje spojitost země. Tmavě zelený vnější plášť, pružnější než u High Speed Data, přebírá barvu ostatních kabelů Parsec. Kabel zůstává lehký a ohýbá se bez odporu, což usnadňuje jeho vedení za nábytkem, aniž by tahově namáhal RCA zásuvky zařízení. Tato pružnost má logickou odvrácenou stránku: velmi ostrý ohyb nebo zmáčknutí místně mění vzdálenost mezi vodičem a stíněním, a tedy i impedanci, proto je lepší kabel vést v plynulých obloucích než jej ostře ohýbat.

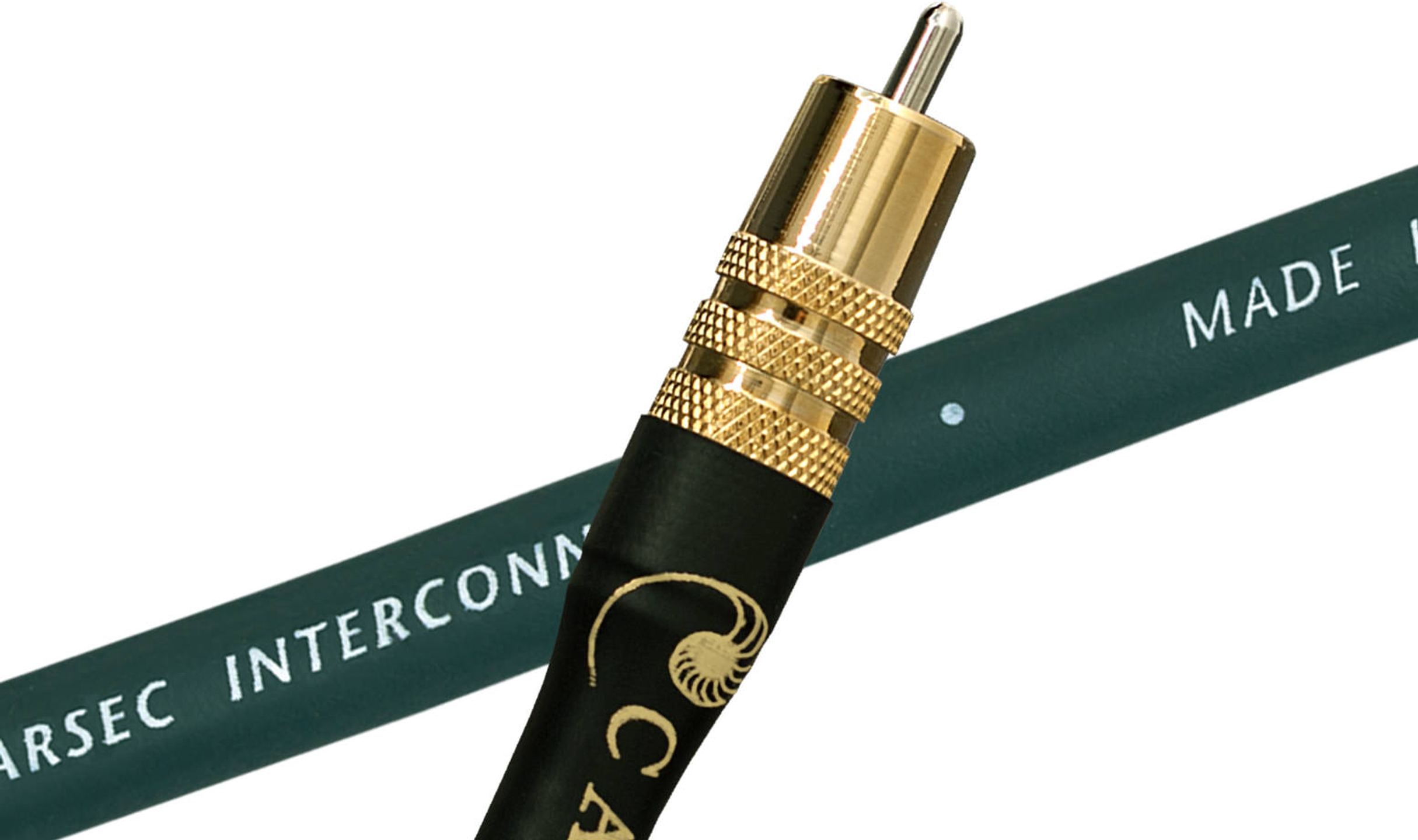

Konektory GRMO z eutektické mosazi pokovené rhodiem
Na koncích jsou osazeny RCA konektory Cardas GRMO s tělem z eutektické mosazi, nemagnetické slitiny, která se taví a tuhne při jediné teplotě bez přechodné fáze, což jí dává homogenní strukturu. Na toto tělo se nanáší podkladová vrstva stříbra, vynikajícího vodiče, a poté vrstva rhodia. Rhodium je velmi tvrdý kov, který odolává opotřebení při opakovaném zapojování i korozi, zatímco samotné stříbro by časem ztratilo lesk; v objemu vede hůře než stříbro nebo zlato, ale v tenké vrstvě zůstává kontakt vynikající a časem se nezhoršuje. Kryt z pozlacené mosazi chrání konektor a umožňuje pohodlné uchopení, aniž by se podílel na vedení signálu. Kabel se ručně zakončuje v dílně Cardas v Bandon v Oregonu.
Zařízení, která Parsec Digital propojuje
Digitálním koaxiálním výstupem je vybavena většina CD přehrávačů, transportů a síťových přehrávačů, odpovídající vstup se nachází na převodnících, integrovaných zesilovačích s digitální sekcí a mnoha zesilovačích pro domácí kino. Parsec Digital přenáší stereofonní PCM až do 24 bitů a 192 kHz podle toho, co zařízení podporují, a komprimované datové toky Dolby Digital a DTS 5.1; bezztrátové formáty pro domácí kino (Dolby TrueHD, DTS-HD Master Audio) a Dolby Atmos v plném rozlišení vyžadují propojení HDMI. Ve srovnání s optickým propojením Toslink umožňuje koaxiální propojení u mnoha zařízení vyšší vzorkovací frekvence, které jsou u optiky často omezeny na 96 kHz. Elektricky však propojuje země obou zařízení, zatímco optické vlákno je odděluje: při brumu způsobeném zemní smyčkou si optika zachovává výhodu. Pro zařízení vybavená BNC zásuvkami je Parsec Digital k dispozici také ve verzi BNC a ve smíšené verzi RCA–BNC.
