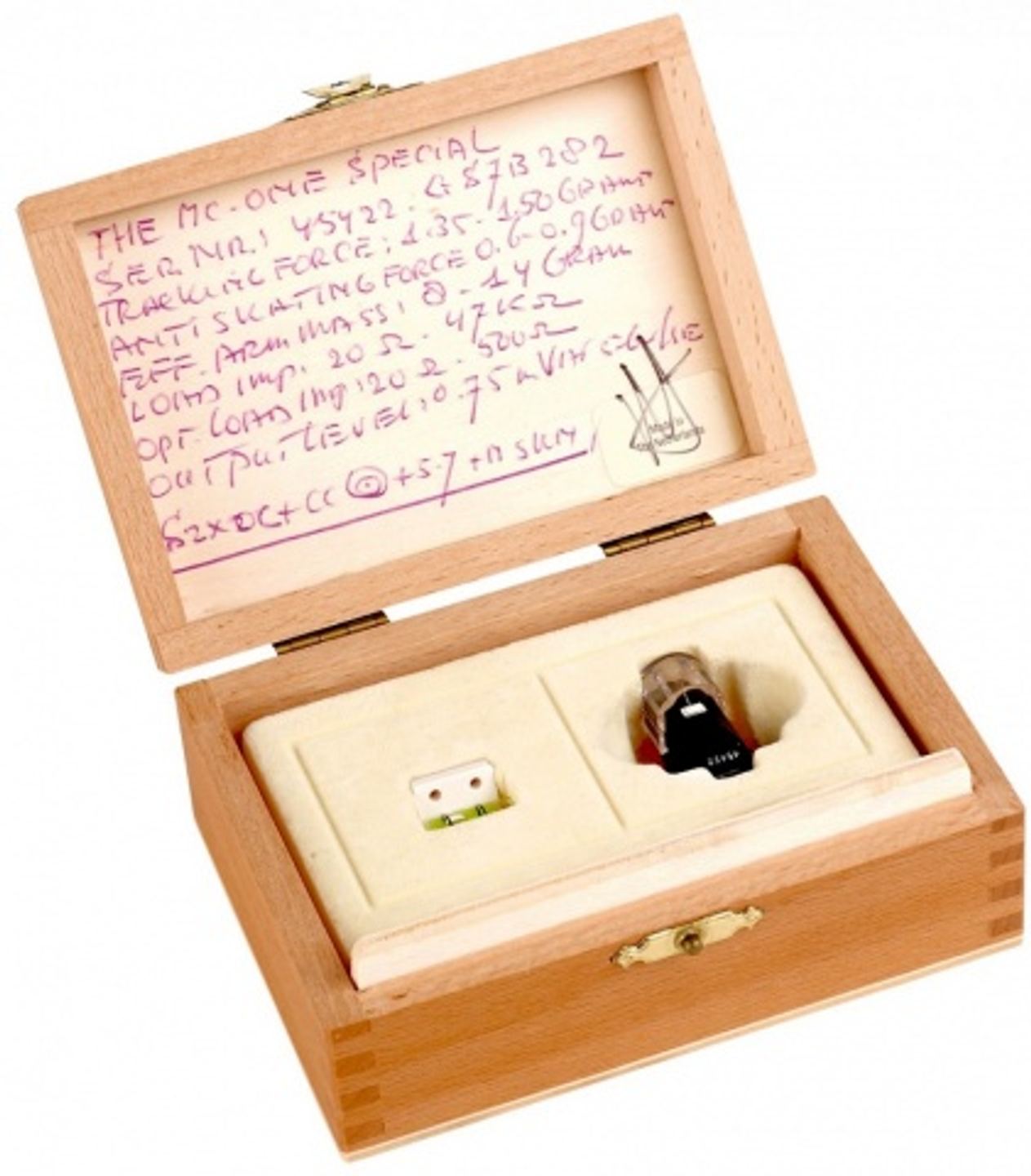

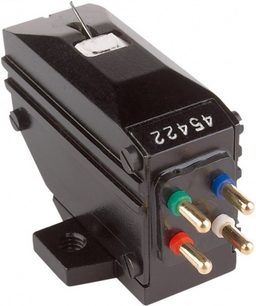

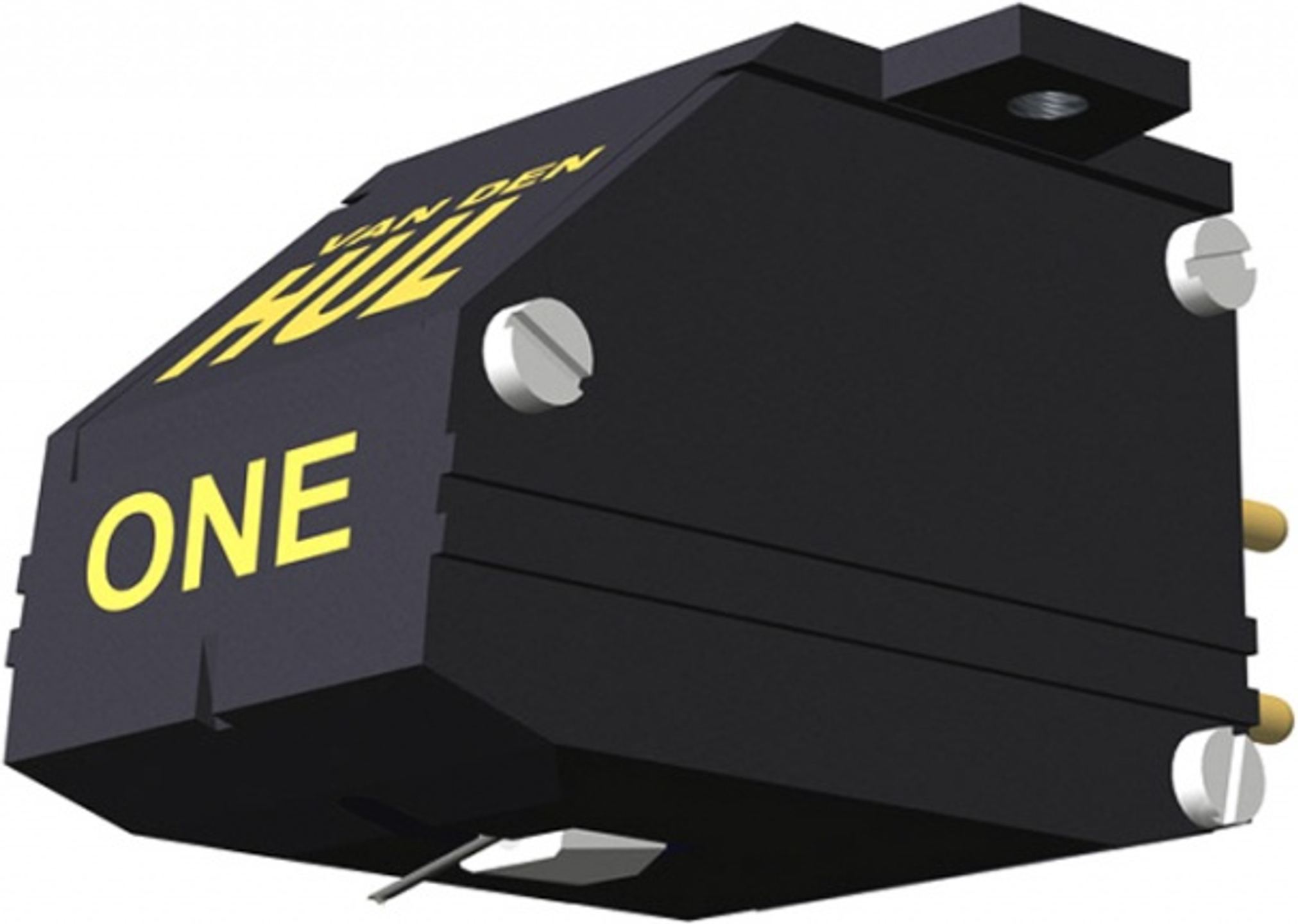

Van den Hul MC-ONE Special

Měřicí buňka s pohyblivou cívkou, vyrobená na zakázku, verze MC-10 SPECIAL s výstupním napětím 0,65 mV. Označení “SPECIAL” v názvu modelu naznačuje významná vylepšení oproti předchozí verzi: buňka je vybavena silnějším předním čepem a dalším malým magnetem, které společně zvyšují její rozlišovací schopnosti a výstupní napětí.

Technické parametry

Fyzické vlastnosti

• Hmotnost: 8,2 g
• Hrot: velikost VDH-I, 3 × 85 µm
• Úhel čtecího hrotu: 22°
• Ekvivalentní hmotnost hrotu: 0,35 mg
• Doporučená hmotnost ramene: 8 až 12 g

Elektrické vlastnosti

• Výstupní napětí (1 kHz při 5,7 cm/s): 0,65 mV
• Odpor pohyblivé cívky na kanál: 9 Ω
• Doporučená zátěžová impedance: 200 Ω

Zvukový výkon

• Frekvenční odezva: 5 Hz až 50 kHz
• Tlak hrotu: 13,5 až 15 mN
• Poddajnost: 28 µm/mN
• Schopnost sledování (při 315 Hz při 15 mN): 70 až 80 µm

Separace kanálů

• Přeslech (1 kHz, 10 kHz): > 35 dB, > 30 dB
• Nerovnováha mezi kanály: < 0,5 dB
