Inakustik Optical HDMI 2.1 PRO 100m

HDMI 2.1 vyžaduje tak vysoký datový tok, že se sebemenší slabina kabelu projeví na obrazovce: výpadky obrazu, několikasekundová černá obrazovka nebo opětovné vyjednání nižšího formátu. Tento kabel in-akustik přenáší obrazová data optickými vlákny a pro zbytek využívá měď. Nese certifikaci Ultra High Speed a napájí se z konektoru HDMI zdrojového zařízení, bez síťového adaptéru.

Optická vlákna pro obraz, měď pro zbytek

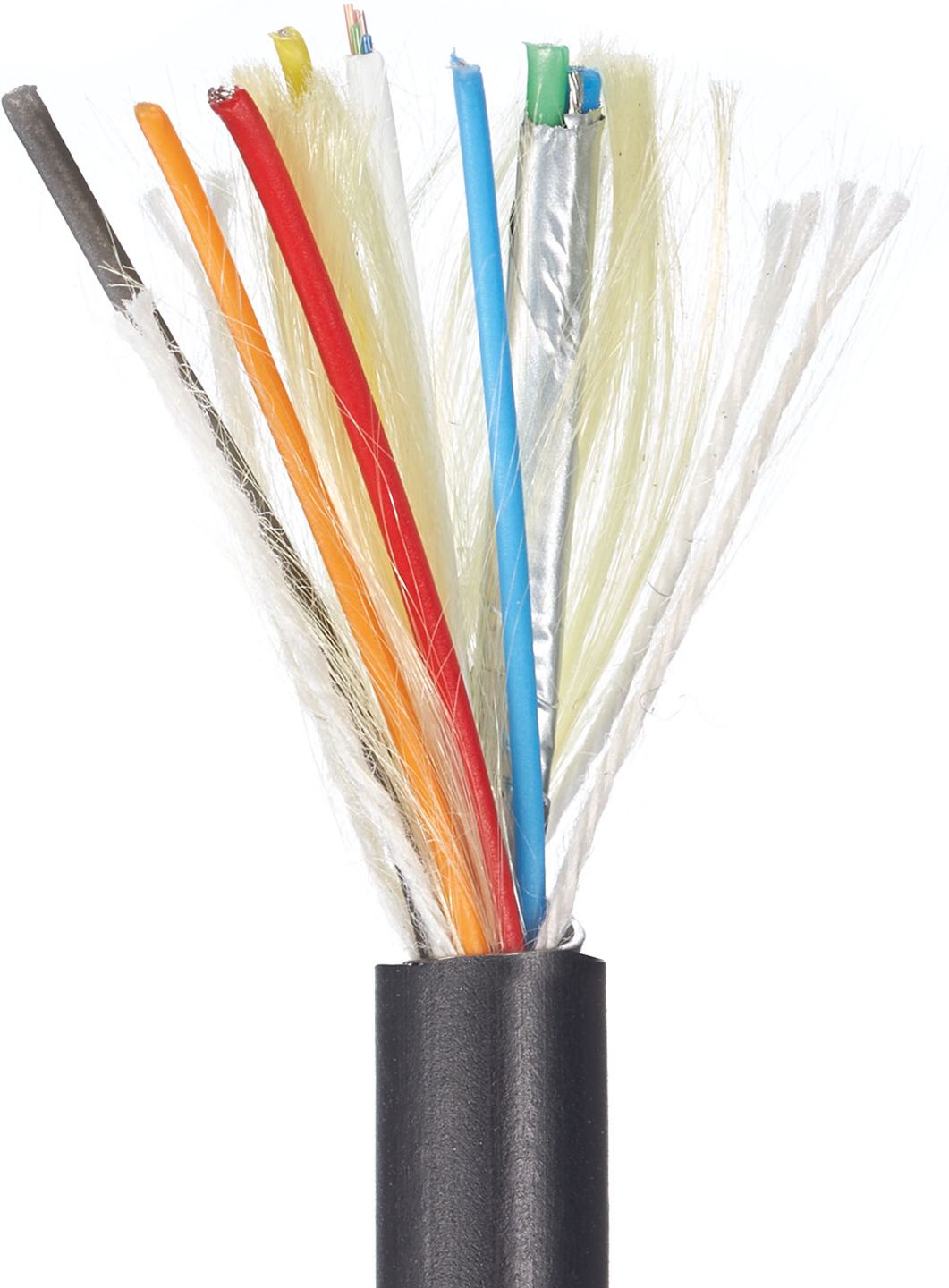

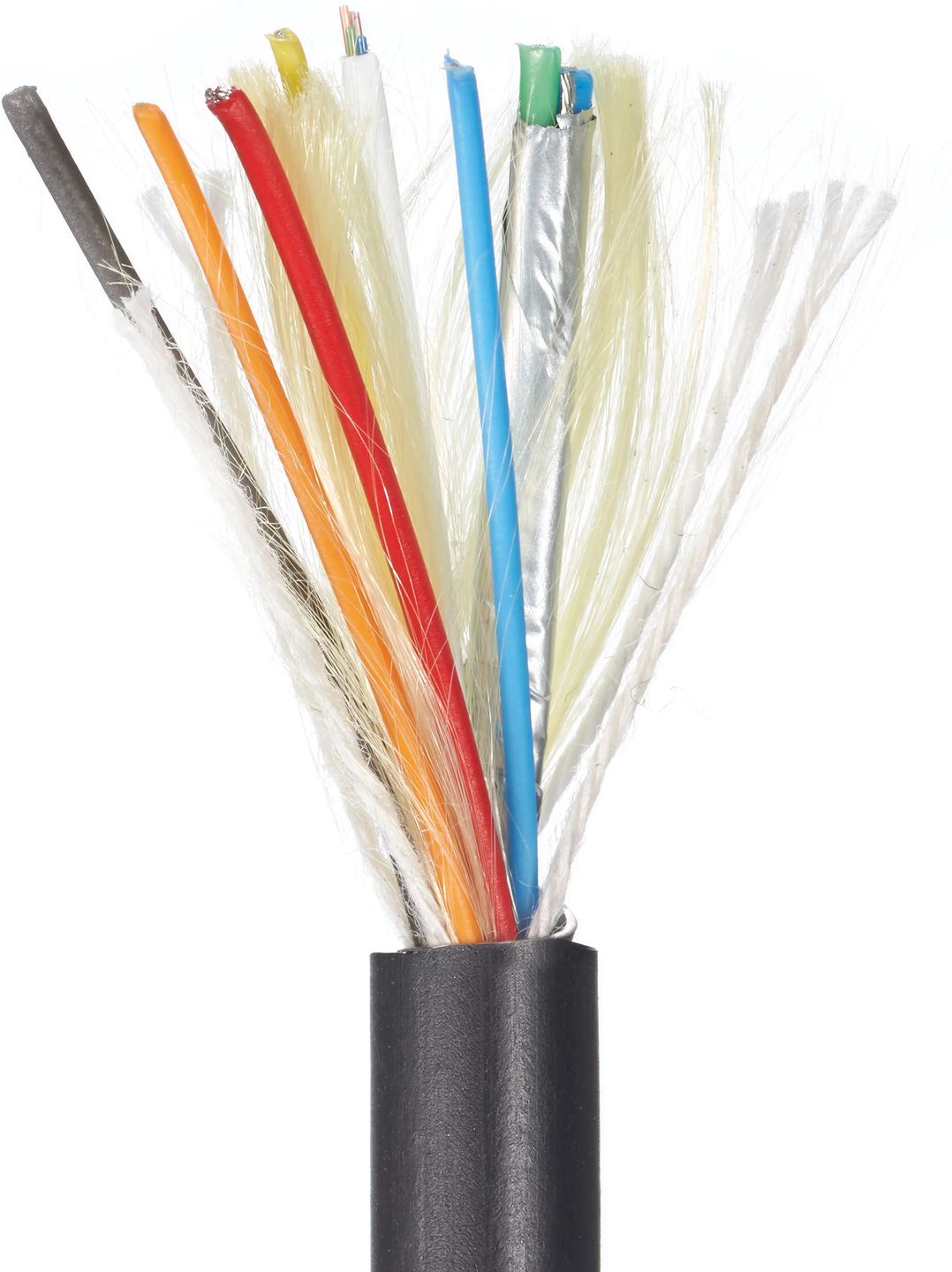

Kabel je hybridní. Každý konektor obsahuje drobnou elektroniku. Na straně zdroje převádí elektrický signál na světelné impulzy a na straně obrazovky provádí opačný převod. Vysokorychlostní kanály, které přenášejí obraz a vícekanálový zvuk, vedou optickými vlákny. Měděné vodiče zajišťují napájení této elektroniky a přenos pomocných signálů: ovládání CEC (jeden dálkový ovladač pro více zařízení), výměnu EDID (zdroj načítá formáty podporované obrazovkou), zpětný zvukový kanál ARC/eARC a ethernetové připojení HDMI s rychlostí 100 Mbit/s.

Toto rozdělení má konkrétní důsledek. Světlo nepodléhá elektromagnetickému rušení, takže obrazový signál zůstává stabilní i tehdy, když kabel vede stejnou chráničkou jako napájecí kabely nebo podél aktivního subwooferu. in-akustik uvádí dosah 50 m pro ARC a 30 m pro eARC, které využívají měď. U této délky zůstáváme hluboko pod těmito limity.

Směr zapojení je nutné dodržet

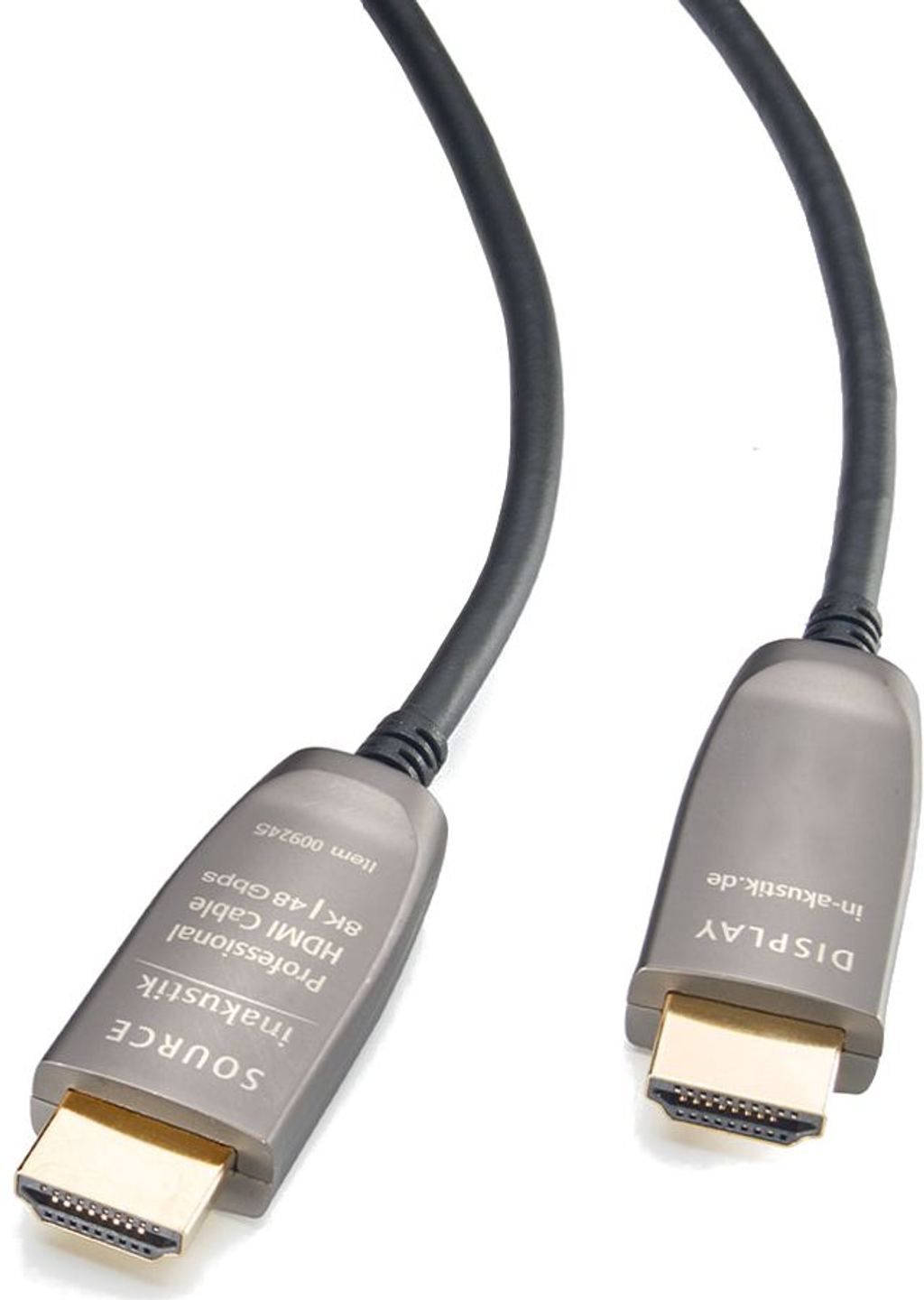

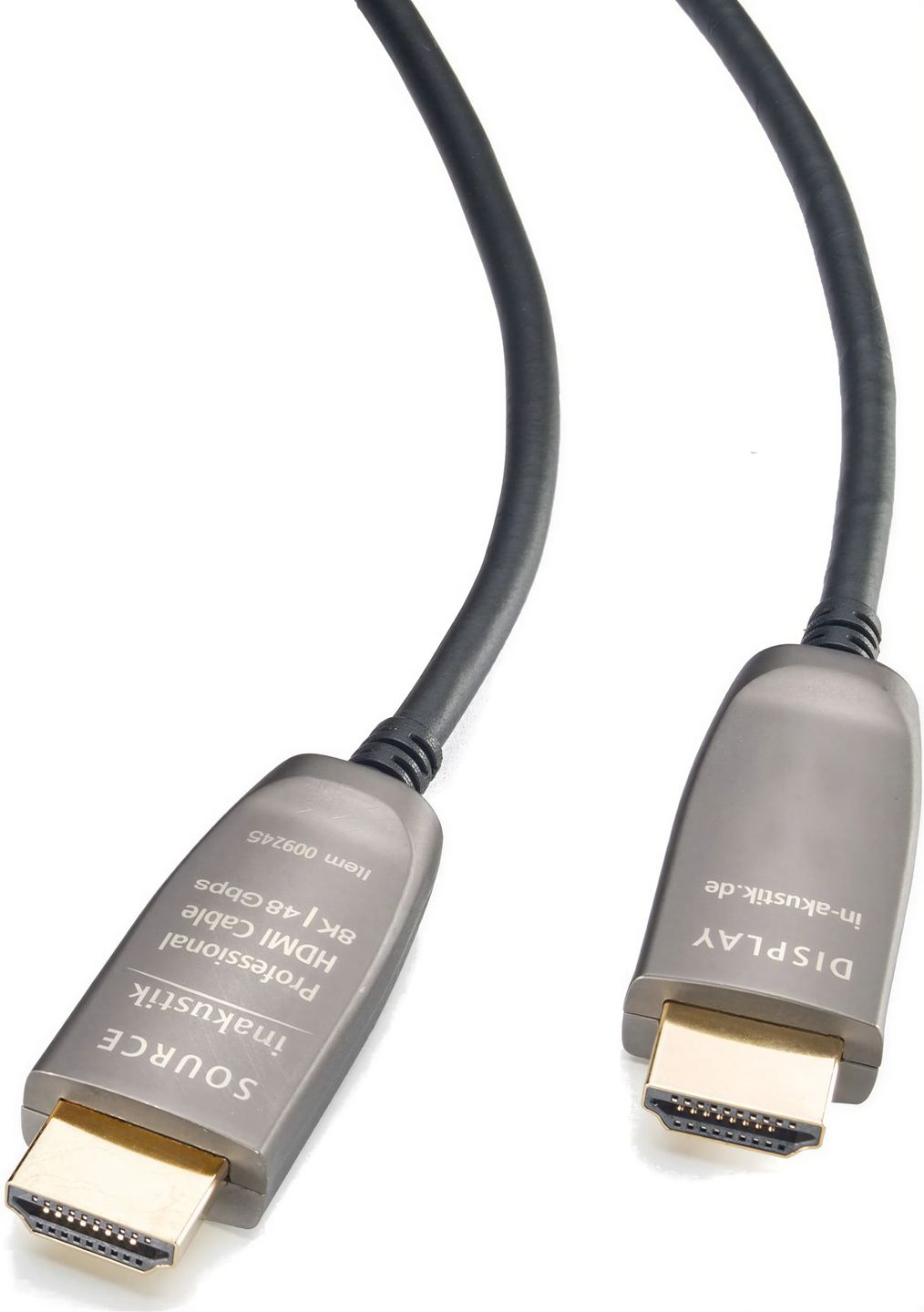

Integrovaná elektronika vyžaduje určitý směr zapojení. Každý konec je označen: jeden patří ke zdroji (přehrávač Blu-ray, konzole, set-top box, AV receiver), druhý k televizoru nebo projektoru. Při opačném zapojení kabelu se nezobrazí žádný obraz. Při instalaci do chráničky ve zdi je nutné směr ověřit ještě před protažením kabelu.

Směr se týká pouze obrazového toku. Zvuk vracející se z televizoru do AV receiveru nebo soundbaru přes eARC prochází mědí a funguje normálně bez ohledu na směr přenosu obrazu. U AV receiveru umístěného mezi zdroji a obrazovkou se konec „zdroj“ zapojuje do výstupu HDMI receiveru a konec „obrazovka“ do vstupu eARC televizoru.

Plných 48 Gbit/s rozhraní HDMI 2.1

Díky přenosové kapacitě 48 Gbit/s kabel podporuje všechny formáty stanovené normou: 4K při 120 Hz, 8K při 60 Hz a až 10K při 120 Hz s kompresí DSC (Display Stream Compression, vizuálně bezeztrátová komprese prováděná zdrojem). Barvy se přenášejí ve formátu 4:4:4 s 12 bity na složku, bez podvzorkování, což zachovává ostré obrysy textu a rozhraní zobrazovaných z PC. Podporovány jsou formáty HDR10, HDR10+ i Dolby Vision a také ochrana HDCP 2.3 vyžadovaná streamovacími službami a disky Ultra HD.

Pro hraní kabel přenáší funkce HDMI 2.1 současných konzolí a grafických karet. VRR přizpůsobuje obnovovací frekvenci obrazovky frekvenci hry, aby odstranilo trhání obrazu. ALLM přepíná televizor do herního režimu ihned po zapnutí konzole. QMS omezuje černou obrazovku při změně frekvence a QFT zkracuje zpoždění zobrazení. Pokud jde o zvuk, přenáší formáty s vysokým rozlišením, nekomprimovaný Dolby Atmos přes eARC, DSD a automatickou synchronizaci zvuku s obrazem.

Všechny tyto funkce zůstávají v normě HDMI 2.1 volitelné. Kabel je pouze přenáší: podporovat je musí zdroj i obrazovka. U mnoha televizorů zvládají plný datový tok jen některé vstupy HDMI a v nabídce vybraného vstupu je často nutné aktivovat nastavení rozšířeného signálu.

Certifikace Ultra High Speed a kovové konektory

Kabel nese certifikaci Ultra Certified organizace HDMI Licensing. Tento program testuje každou délku v rámci stejné řady kabelů, takže certifikace jednoho modelu neplatí pro jinou délku. Zaručuje datový tok 48 Gbit/s, ale také odolnost vůči rušení s Wi-Fi a okolními bezdrátovými sítěmi.

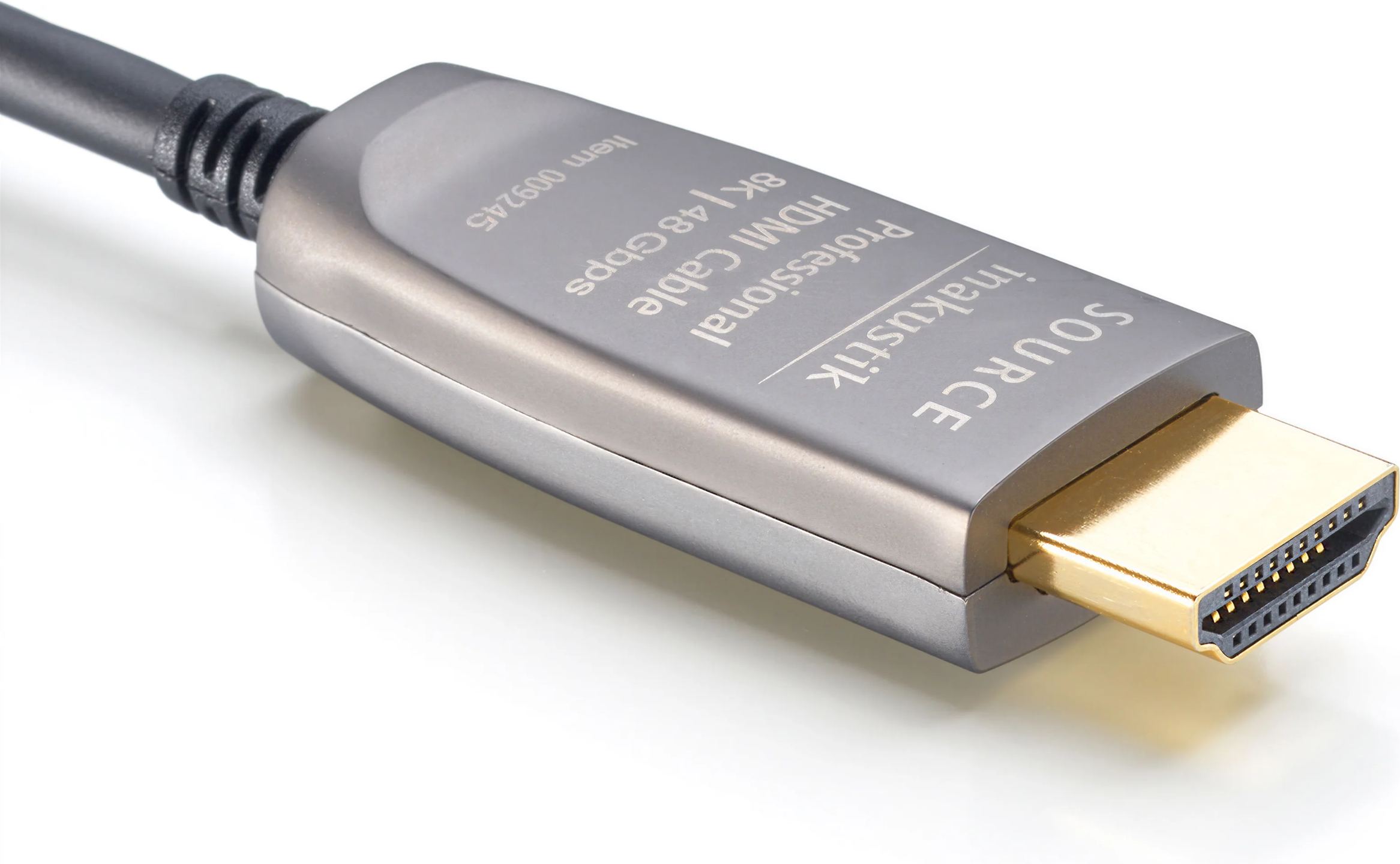

Konektory mají celokovový plášť, který při manipulaci chrání převodní elektroniku. Kontakty pozlacené 24karátovým zlatem odolávají oxidaci při opakovaném zapojování, toto pozlacení však nemá vliv na kvalitu signálu. Plášť zůstává pružný a snadno se ohýbá, což je výhodou při protahování elektroinstalační chráničkou nebo za televizorem připevněným na stěně, kde bývá měděný kabel HDMI 2.1 často tuhý. Kabel splňuje normy CE, REACH a RoHS.

Technické parametry

Optické specifikace

• Kompatibilní s EDID (Extended Display Identification Data)
• Podpora subsamplingu: 4:4:4, 4:2:2, 4:2:0
• Hloubka barev: 36 bitů (3 × 12 bitů)
• Kompatibilní s 120 Hz
• Kompatibilní s DSC (kompresí zobrazovacího toku)
• Dosah ARC/eARC:
  • ARC (Audio Return Channel): až 50 m
  • eARC (vylepšený Audio Return Channel): až 30 m
• Plně kovový konektor

Fyzické vlastnosti

• Průměr kabelu: 4 mm
• Extrémně flexibilní
• Snadná instalace
• Označený směr připojení

Napájení

• Prostřednictvím rozhraní HDMI (High-Definition Multimedia Interface)
• Nevyžaduje externí napájecí zdroj

Certifikace

• CE (evropská shoda)
• REACH (registrace, hodnocení a povolování chemických látek)
• RoHS (omezení nebezpečných látek)
