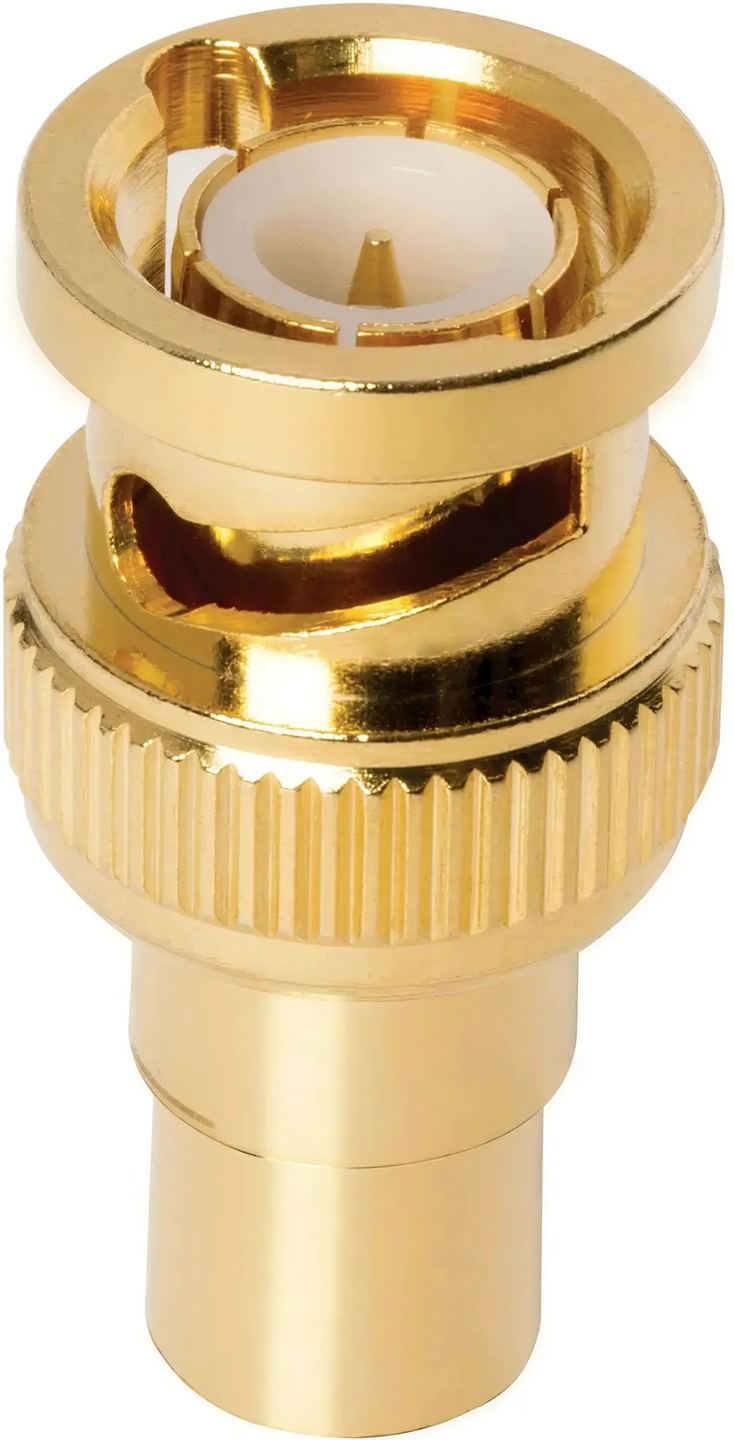

Audioquest adaptér rca samice na bnc samec

Adaptér AudioQuest RCA samice na BNC samec

Některé koaxiální digitální vstupy na převodnících, přehrávačích nebo profesionálních zařízeních používají místo klasického konektoru RCA konektor BNC s aretací. Chcete-li k němu připojit koaxiální kabel zakončený konektorem RCA, aniž byste ho museli měnit, tento adaptér AudioQuest se připevní ke konektoru BNC zařízení a na druhé straně nabídne zásuvku RCA připravenou k zasunutí zástrčky kabelu. Malý kovový díl s pozlacenými kontakty, prodávaný po jednom kuse.

Dva koaxiální konektory, dva způsoby upevnění

RCA a BNC přenášejí signál stejným způsobem: středový kontakt pro signál a vnější plášť pro zem, uspořádané koaxiálně. Liší se především způsobem upevnění. Zástrčka RCA se zasouvá pouhým zatlačením a drží díky tření, zatímco BNC se zajišťuje bajonetovým mechanismem: zástrčka se zasune, otočí o čtvrt otáčky a dva výstupky ji zajistí na místě. Spojení BNC se tedy nerozpojí, když zavadíte o kabel za nábytkem. Adaptér propojuje středový kontakt se středovým kontaktem a zem se zemí, bez obvodu či součástky mezi nimi, a na straně zařízení zachovává výhodu aretace.

Kde se ještě setkáte s konektorem BNC

V domácí hi-fi technice se konektor BNC objevuje především na digitálně-analogových převodnících a špičkových CD transportech jako koaxiální vstup nebo výstup S/PDIF. Najdete ho také na vstupech a výstupech hodinového signálu (word clock), které synchronizují převodník s externími hodinami, na profesionální videotechnice (režijní monitory, propojení pro kompozitní video) a na měřicích přístrojích. Ve všech těchto případech adaptér umožňuje vyhnout se nákupu kabelu zakončeného konektorem BNC, pokud již máte kvalitní koaxiální kabel s RCA, nebo čekání na jeho pořízení.

Co adaptér mění na digitálním propojení

Koaxiální standard S/PDIF je založen na impedanci 75 ohmů, tedy odporu vůči průchodu vysokofrekvenčního signálu, který musí zůstat konstantní od zdroje až ke vstupu. Konektory BNC existují ve skutečných 75ohmových verzích, zatímco geometrie zástrčky RCA se od této hodnoty téměř vždy trochu odchyluje. Každý přechod mezi dvěma konektory vytváří malou nespojitost impedance a adaptér přidává další. Na několika centimetrech a při datových rychlostech zvukového toku S/PDIF zůstává tento vliv omezený a propojení funguje normálně. U pevné instalace, pro kterou se kabel kupuje přímo pro vstup BNC, zůstává nejčistším řešením kabel zakončený přímo konektorem BNC; adaptér je správnou volbou, když chcete zachovat stávající kabel RCA, střídat více zařízení nebo nouzově zprovoznit propojení.

Kov, pozlacení a opatření při připojování

Tělo adaptéru je kovové a jeho kontakty jsou pozlacené. Zlato neoxiduje, což udržuje kontaktní plochu čistou a stabilní i při opakovaném připojování, aniž by se jakkoli měnila povaha přenášeného signálu. Jeden bod si zaslouží pozornost: adaptér prodlužuje zástrčku o několik centimetrů a vytváří páku působící na konektor BNC zařízení. U silného nebo tuhého koaxiálního kabelu je lepší kabel podepřít nebo ho nechat vést dolů bez napětí, aby jeho hmotnost nezatěžovala zásuvku. Na straně RCA drží zástrčka kabelu jako obvykle díky tření: aretace se týká pouze spojení se zařízením.

Technické parametry

Konektory

• Typ: Adaptér RCA (samice) na BNC (samec)
• Povrchová úprava: Pozlacené konektory
