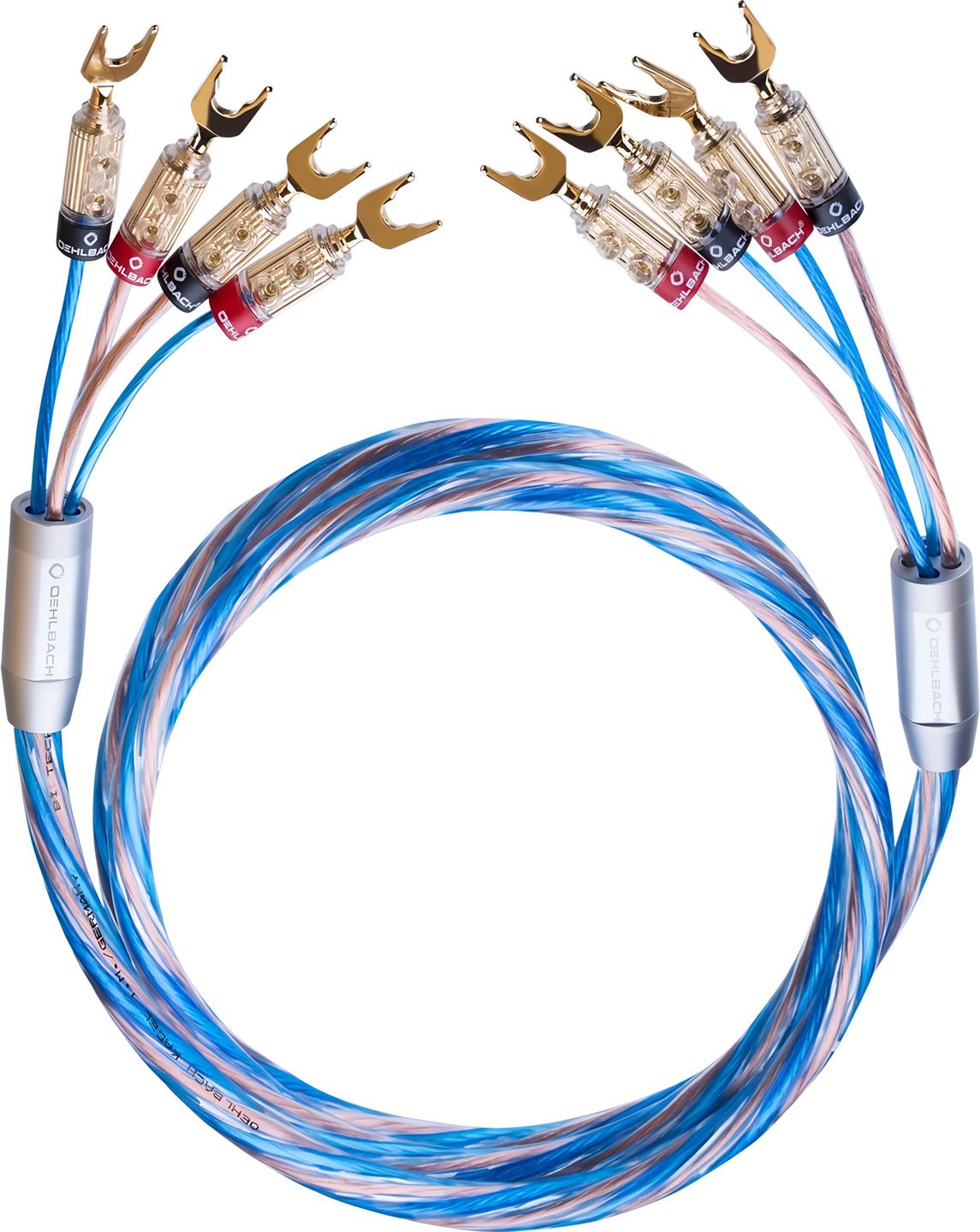

Oehlbach Bi-Tech 4.4 L (2 x 2m)

Napájení reprosoustavy dvěma zesilovacími kanály, jedním pro basy a druhým pro středy a výšky, vyžaduje čtyři vodiče na každé straně místo dvou. Oehlbach dodává toto propojení připravené k zapojení, s vodiči různého materiálu a průřezu podle části spektra, kterou přenášejí, a s vidlicovými koncovkami osazenými z výroby na obou koncích. Zbývá vybrat správnou délku a utáhnout svorky.

Dva průřezy měděných vodičů podle frekvenčního pásma

Každý kabel z páru ve skutečnosti obsahuje dvě nezávislá propojení. Basy procházejí dvěma vodiči o průřezu 4 mm² z bezkyslíkaté mědi (OFC), což je velkorysý průřez, který má své opodstatnění: právě basový reproduktor vyžaduje většinu proudu dodávaného zesilovačem. Na délce 5 m zůstává odpor takového propojení v řádu několika setin ohmu, včetně cesty tam i zpět, tedy hluboko pod impedancí reprosoustavy (4 až 8 Ω), a tato rezerva je přínosná zejména u větších délek a reprosoustav s nízkou impedancí. Středy a výšky využívají dva vodiče o průřezu 2,5 mm² z postříbřené bezkyslíkaté mědi (SPC), což je povrchová úprava, kterou Oehlbach vyhrazuje této části spektra, protože vysoké frekvence procházejí více v blízkosti povrchu vodiče, což se označuje jako skinefekt. Na slyšitelných frekvencích zůstává tento jev u tenkých drátků mírný a rozdíl mezi stříbrem a mědí je nepatrný. Samotná logika oddělení je však konzistentní: každá větev má vlastní pár vodičů bez společného zpětného vodiče s druhou větví. Izolace z měkkého plastu, modrá na měděném podkladu, zachovává dobrou ohebnost kabelu navzdory celkovému průřezu.

Zapojení reprosoustavy v režimu bi-amping

Bi-Tech 4.4 L se používá s reprosoustavou vybavenou dvojitou sadou svorek, jedním párem pro basy a druhým pro středy a výšky. Tyto dva páry jsou z výroby propojeny propojkami (můstky nebo krátkými kabely), které je nutné před připojením čtyř koncovek odstranit, jinak by se oba zesilovací výstupy vzájemně propojily. Na straně elektroniky vedou čtyři vodiče ke dvěma samostatným párům reproduktorových výstupů: ke dvěma stereofonním zesilovačům, jednomu pro každou větev nebo jednomu pro každou reprosoustavu, případně k zesilovači domácího kina, který umožňuje přesměrovat některé své kanály pro bi-amping. Pasivní výhybka reprosoustavy nadále rozděluje frekvence mezi reproduktory; každý zesilovací kanál pouze pracuje s menší zátěží a basy již nemodulují napájení kanálu určeného pro středy a výšky. Přínos při poslechu závisí na použitých reprosoustavách a zesilovačích a je výraznější u reprosoustav náročných na proud než u modelů, které se snadno napájejí. Oehlbach uvádí doporučený výkon zesilovače až 400 W.

Koncovky Fusion s pozlacenými kontakty

Každý kabel je na obou koncích zakončen čtyřmi koncovkami Fusion s kontakty pozlacenými 24karátovým zlatem. Vidlice se zasune pod utahovací prstenec šroubové svorky a po utažení nabízí velkou styčnou plochu, což z ní činí dlouhodobě stabilní zakončení. Zlato neslouží k lepší vodivosti: chrání kontakt před oxidací tam, kde odizolovaný vodič časem zčerná a kvalita propojení se zhorší. Montáž z výroby také zabraňuje vyčnívání jednotlivých drátků ze svorky, které by se mohly dotknout sousední svorky. Vidlice má jedno omezení: není vhodná pro pružinové svorky, které se nacházejí na některých základních modelech reprosoustav a elektroniky. Kabel se vyrábí v Německu a vztahuje se na něj 30letá záruka výrobce.

Volba délky před objednáním

Bi-Tech 4.4 L je dostupný v délkách 2, 3, 4 a 5 m, což je délka každého kabelu z páru. Protože jsou koncovky osazeny z výroby, nelze kabel zkrátit bez jejich ztráty: je proto lepší změřit skutečnou trasu podél podlahových lišt a kolem nábytku a poté přidat malou rezervu, aby bylo možné při nastavování posunout reprosoustavy o několik centimetrů. Stejná délka na obou stranách usnadňuje instalaci, i když na těchto vzdálenostech na ní zvuková charakteristika nezávisí. Přebytečná délka se ukládá do širokých smyček za nábytkem, nikoli do pevně stočeného svazku.

Technické parametry

Konstrukce a design

• Optimalizovaný hybridní design
  • 2 x 2,5 mm² z bezkyslíkaté mědi pokovené stříbrem (SPC) pro střední a vysoké frekvence
  • 2 x 4 mm² z bezkyslíkaté mědi (OFC) pro basy
• Vysoce kvalitní izolace
  • Velká flexibilita při instalaci
  • Trvalá ochrana proti opotřebení
  • Efektivní potlačení rušení

Elektrické specifikace

• Typ signálu: analogový audio
• Směr signálu: vstup / výstup
• Maximální podporovaný výkon: až 400 W (350 W podle jiného zdroje, nutno ověřit podle finální specifikace)
• Dvoupásmová konstrukce pro náročné hi-fi systémy

Fyzické vlastnosti

• Geometrie kabelu: kulatá
• Celkový průřez: 2 x 2,5 mm² (SPC) + 2 x 4 mm² (OFC)
• Izolační materiál: flexibilní plast
• Barva: modrá / měděná

Konektory

• 4 x konektory Fusion Oehlbach na pár
• Kontakty pozlacené 24karátovým zlatem
• Spolehlivý a bezztrátový přenos
• Odolné a trvanlivé kontakty

Obsah balení

• 1 pár předem připravených kabelů
• 4 x konektory kabelů již namontované na každé straně (celkem: 8 konektorů)

Obecné informace

• Bezztrátový přenos nízkých frekvencí
• Vynikající reprodukce zvukových detailů ve středních a vysokých frekvencích
• Vysoká pružnost a snadná instalace
• Záruka výrobce: 30 let
