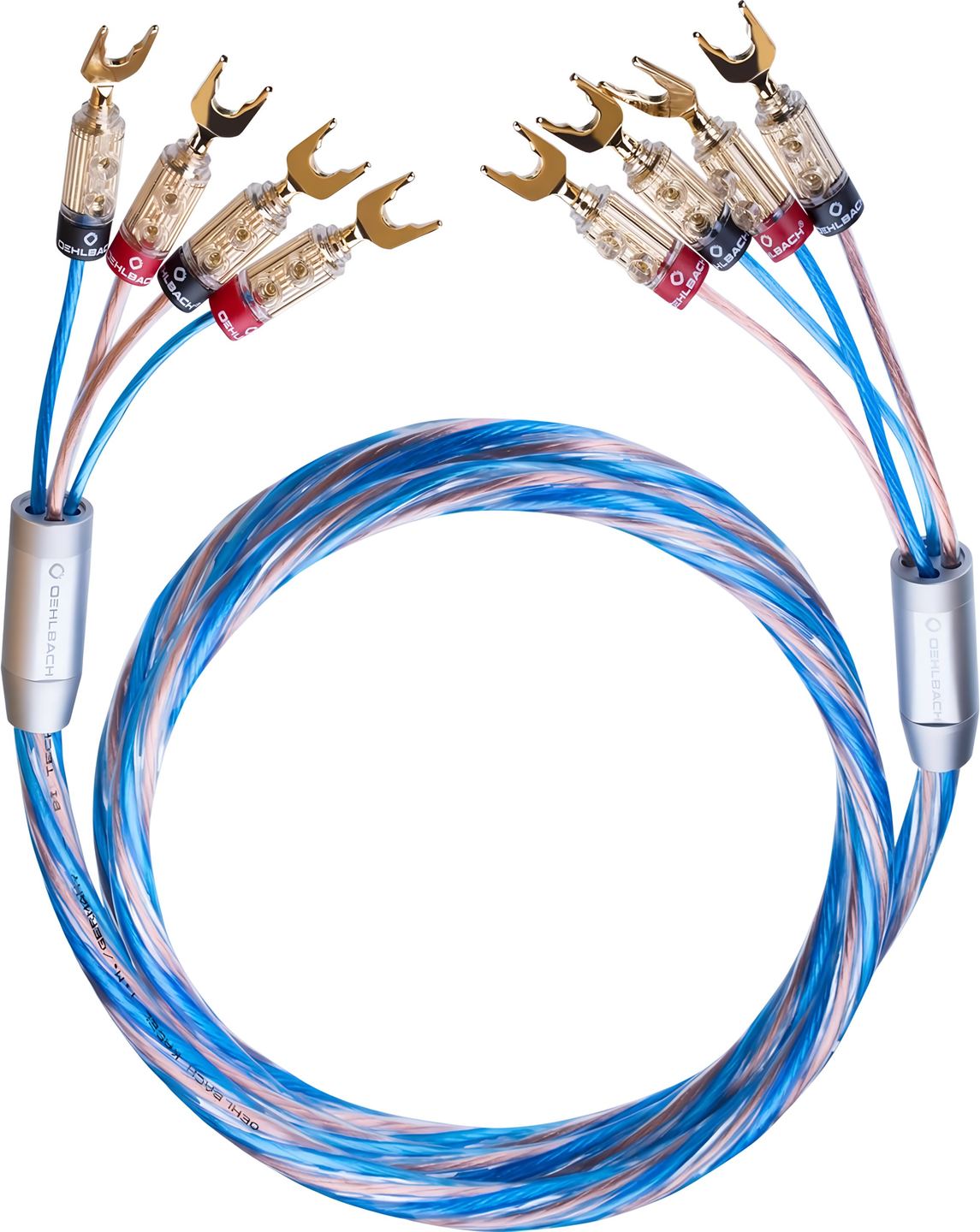

Oehlbach Bi-Tech 4.4 L (2 x 3m)

Napájení reprosoustavy dvěma zesilovacími kanály, jedním pro basy a druhým pro středy a výšky, vyžaduje čtyři vodiče na každé straně místo dvou. Oehlbach dodává toto propojení připravené k zapojení, s vodiči různého materiálu a průřezu podle části spektra, kterou přenášejí, a s vidlicovými koncovkami osazenými z výroby na obou koncích. Zbývá zvolit správnou délku a utáhnout svorky.

Dva průřezy měděných vodičů podle frekvenčního pásma

Každý kabel z páru ve skutečnosti obsahuje dvě nezávislá propojení. Basy procházejí dvěma vodiči o průřezu 4 mm² z bezkyslíkaté mědi (OFC), což je velkorysý průřez, který má své opodstatnění: právě basový reproduktor vyžaduje většinu proudu dodávaného zesilovačem. Na délce 5 m zůstává odpor takového propojení na několika setinách ohmu, včetně cesty tam i zpět, tedy hluboko pod impedancí reprosoustavy (4 až 8 Ω), a tato rezerva je přínosná zejména u větších délek a reprosoustav s nízkou impedancí. Středy a výšky využívají dva vodiče o průřezu 2,5 mm² z postříbřené bezkyslíkaté mědi (SPC), povrchovou úpravu, kterou Oehlbach vyhrazuje této části spektra, protože vysoké frekvence se šíří více při povrchu vodiče, což se nazývá skin efekt. Na slyšitelných frekvencích zůstává tento jev u tenkých drátků nevýrazný a rozdíl mezi stříbrem a mědí je malý. Samotný princip oddělení je však logický: každá větev má vlastní pár vodičů, bez společného zpětného vodiče s druhou větví. Izolace z měkkého plastu, modrá na měděném podkladu, zachovává dobrou ohebnost kabelu navzdory jeho celkovému průřezu.

Zapojení reprosoustavy pro bi-amping

Bi-Tech 4.4 L se používá s reprosoustavou vybavenou dvojitou sadou svorek, jedním párem pro basy a druhým pro středy a výšky. Tyto dva páry jsou z výroby spojeny propojkami (pásky nebo krátkými kabely), které je nutné před připojením čtyř vidlicových koncovek odstranit, jinak by se oba zesilovací výstupy vzájemně propojily. Na straně elektroniky jsou čtyři vodiče připojeny ke dvěma samostatným párům reproduktorových výstupů: ke dvěma stereofonním zesilovačům, jednomu pro každé pásmo nebo jednomu pro každou reprosoustavu, případně k zesilovači domácího kina, který umožňuje přiřadit některé své kanály k bi-ampingu. Pasivní výhybka reprosoustavy nadále rozděluje frekvence mezi reproduktory; každý zesilovací kanál pouze pracuje s menší zátěží a basy již neovlivňují napájení kanálu určeného pro středy a výšky. Přínos při poslechu závisí na použitých reprosoustavách a zesilovačích a je výraznější u reprosoustav náročných na proud než u modelů, které lze snadno napájet. Oehlbach uvádí doporučený výkon zesilovače až 400 W.

Vidlicové koncovky Fusion s pozlacenými kontakty

Každý kabel je na obou koncích zakončen čtyřmi vidlicovými koncovkami Fusion s kontakty pozlacenými 24karátovým zlatem. Vidlička se zasune pod utahovací kroužek šroubovací svorky a po utažení poskytuje velkou styčnou plochu, takže jde o dlouhodobě stabilní zakončení. Zlato neslouží k lepší vodivosti: chrání kontakt před oxidací, zatímco odizolovaný vodič časem zčerná a kvalita spojení se zhorší. Osazení z výroby také zabraňuje vyčnívání jednotlivých drátků ze svorky, které by mohly přijít do kontaktu se sousední svorkou. Vidlička má jedno omezení: není vhodná pro pružinové svorky, které se nacházejí na některých reprosoustavách a základních modelech elektroniky. Kabel je vyroben v Německu a vztahuje se na něj 30letá záruka výrobce.

Výběr délky před objednáním

Bi-Tech 4.4 L je k dispozici v délkách 2, 3, 4 a 5 m, přičemž jde o délku každého kabelu z páru. Protože jsou koncovky osazeny z výroby, nelze kabel zkrátit bez jejich ztráty: je lepší změřit skutečnou trasu podél podlahových lišt a kolem nábytku a poté přidat malou rezervu, aby bylo možné při nastavování posunout reprosoustavy o několik centimetrů. Stejná délka na obou stranách zjednodušuje instalaci, i když na těchto vzdálenostech zvuková charakteristika na délce nezávisí. Přebytečný kabel se uloží do širokých smyček za nábytkem, nikoli do těsně svinutého klubka.

Technické parametry

Konstrukce a design

• Optimalizovaný hybridní design
  • 2 x 2,5 mm² z bezkyslíkaté mědi pokovené stříbrem (SPC) pro střední a vysoké frekvence
  • 2 x 4 mm² z bezkyslíkaté mědi (OFC) pro basy
• Vysoce kvalitní izolace
  • Velká flexibilita při instalaci
  • Trvalá ochrana proti opotřebení
  • Efektivní potlačení rušení

Elektrické specifikace

• Typ signálu: analogový audio
• Směr signálu: vstup / výstup
• Maximální podporovaný výkon: až 400 W (350 W podle jiného zdroje, nutno ověřit podle finální specifikace)
• Dvoupásmová konstrukce pro náročné hi-fi systémy

Fyzikální vlastnosti

• Geometrie kabelu: kulatá
• Celkový průřez: 2 x 2,5 mm² (SPC) + 2 x 4 mm² (OFC)
• Izolační materiál: flexibilní plast
• Barva: modrá / měděná

Konektory

• 4 x konektory Fusion Oehlbach na pár
• Kontakty pozlacené 24karátovým zlatem
• Spolehlivý a bezztrátový přenos
• Odolné a trvanlivé kontakty

Obsah balení

• 1 pár předem připravených kabelů
• 4 x konektory kabelů již namontované na každé straně (celkem: 8 konektorů)

Obecné informace

• Bezztrátový přenos nízkých frekvencí
• Vynikající reprodukce zvukových detailů ve středních a vysokých frekvencích
• Vysoká pružnost a snadná instalace
• Záruka výrobce: 30 let
