Inakustik Connect 212 Sub-Y 5m

El Connect 212 Sub-Y od Inakustik je kabel určený pro přenos nízkofrekvenčních signálů mezi domácím kino zesilovačem a subwooferem. Jeho Y-konfigurace umožňuje připojení vhodné pro systémy vyžadující dva vstupy. Vyrobený v Německu kombinuje symetrickou konstrukci s plovoucím stíněním a vodiči z mědi OFC. Tento design má za cíl omezit elektromagnetické rušení a zachovat integritu signálu v nízkých frekvencích.

Technická architektura a výběr materiálů

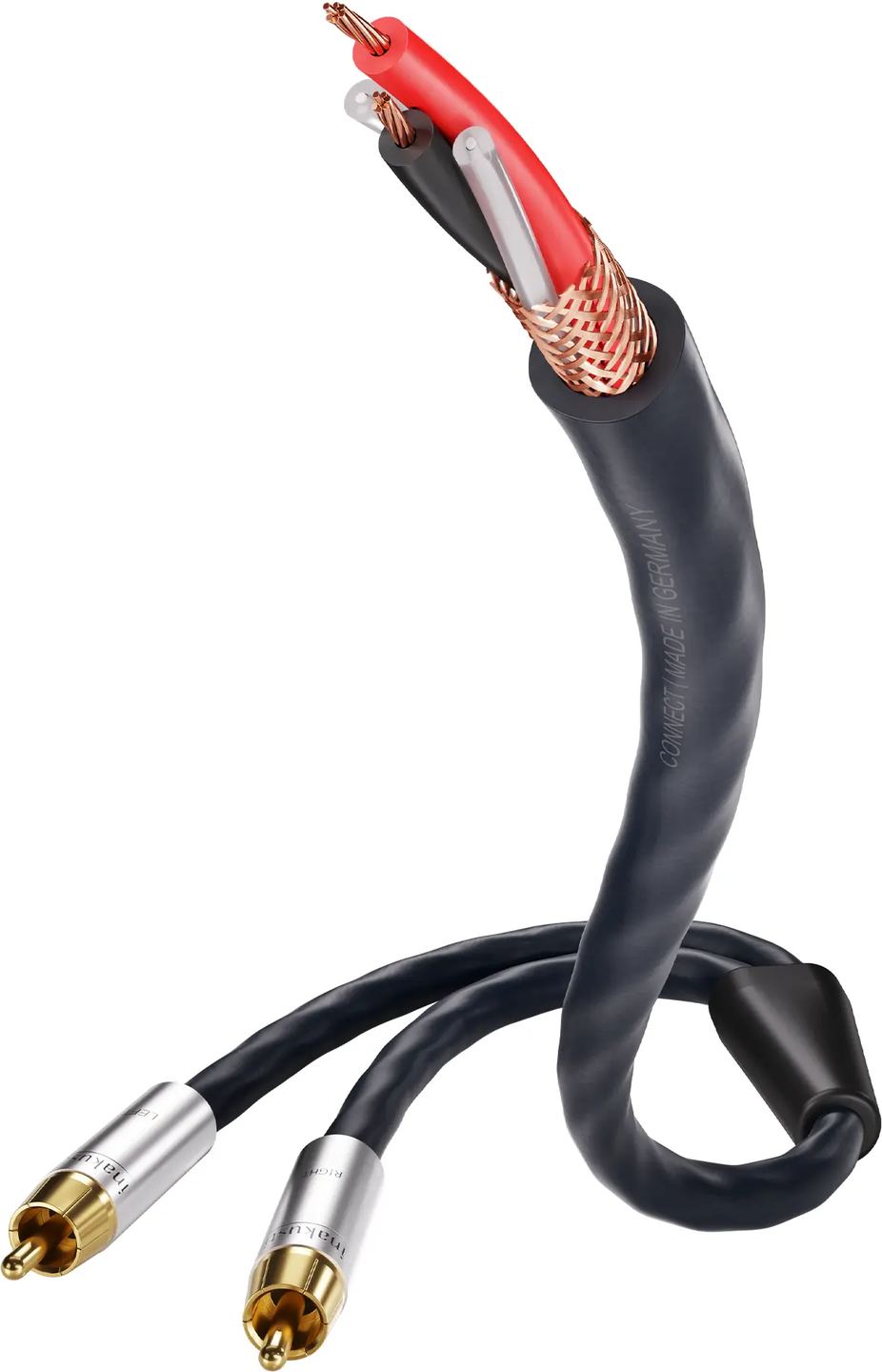

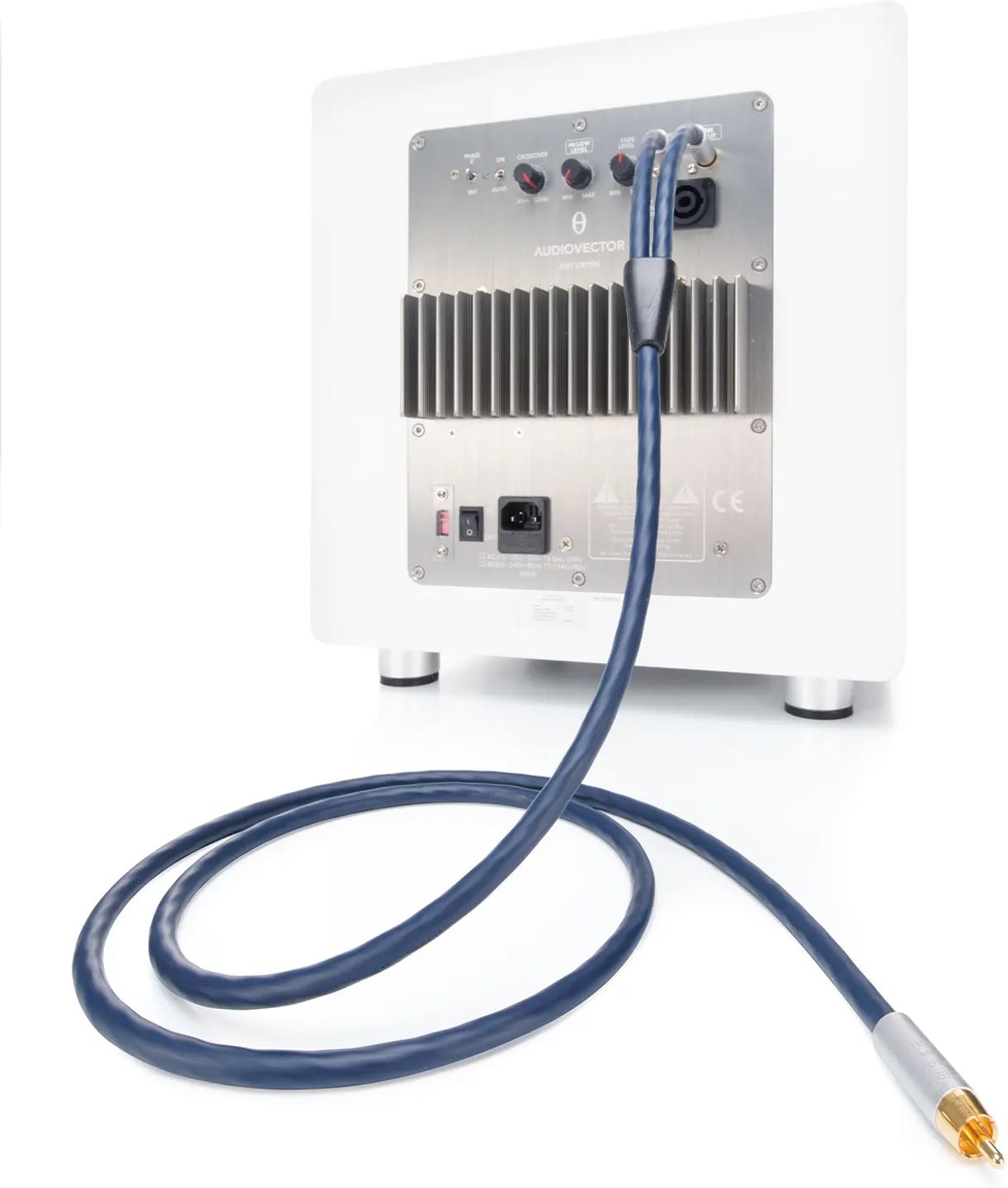

Connect 212 Sub-Y se vyznačuje svou Y-rozdělovací konfigurací: jeden vstupní RCA konektor se rozděluje na dva výstupní RCA konektory. Tato geometrie odpovídá specifické potřebě: mnoho subwooferů má dvě vstupy (levý a pravý), i když signál LFE (Low Frequency Effects) je v podstatě mono. Použití obou vstupů obvykle přináší zisk asi 3 dB na výstupní úrovni subwooferu.

Centrální vodiče používají měď OFC (Oxygen-Free Copper) s čistotou 99,95 %, uspořádanou do 7 vláken po 0,20 mm. Tento výběr odkysličené mědi minimalizuje krystalické nečistoty, které by mohly bránit proudění elektronů, což je zvláště kritické pro signály s vysokou amplitudou typické pro nízké frekvence.

Izolace vodičů využívá expandovaný polyethylen, dielektrikum, jehož alveolární struktura obsahuje vzduch. Tato technika snižuje dielektrickou konstantu materiálu, čímž omezuje kapacitní ztráty a zachovává časovou integritu signálu. Vnější průměr kabelu dosahuje 8,5 mm, což nabízí kompromis mezi robustností a flexibilitou pro snadnou instalaci za zařízeními.

Plovoucí stínění: sofistikovaná ochrana proti rušení

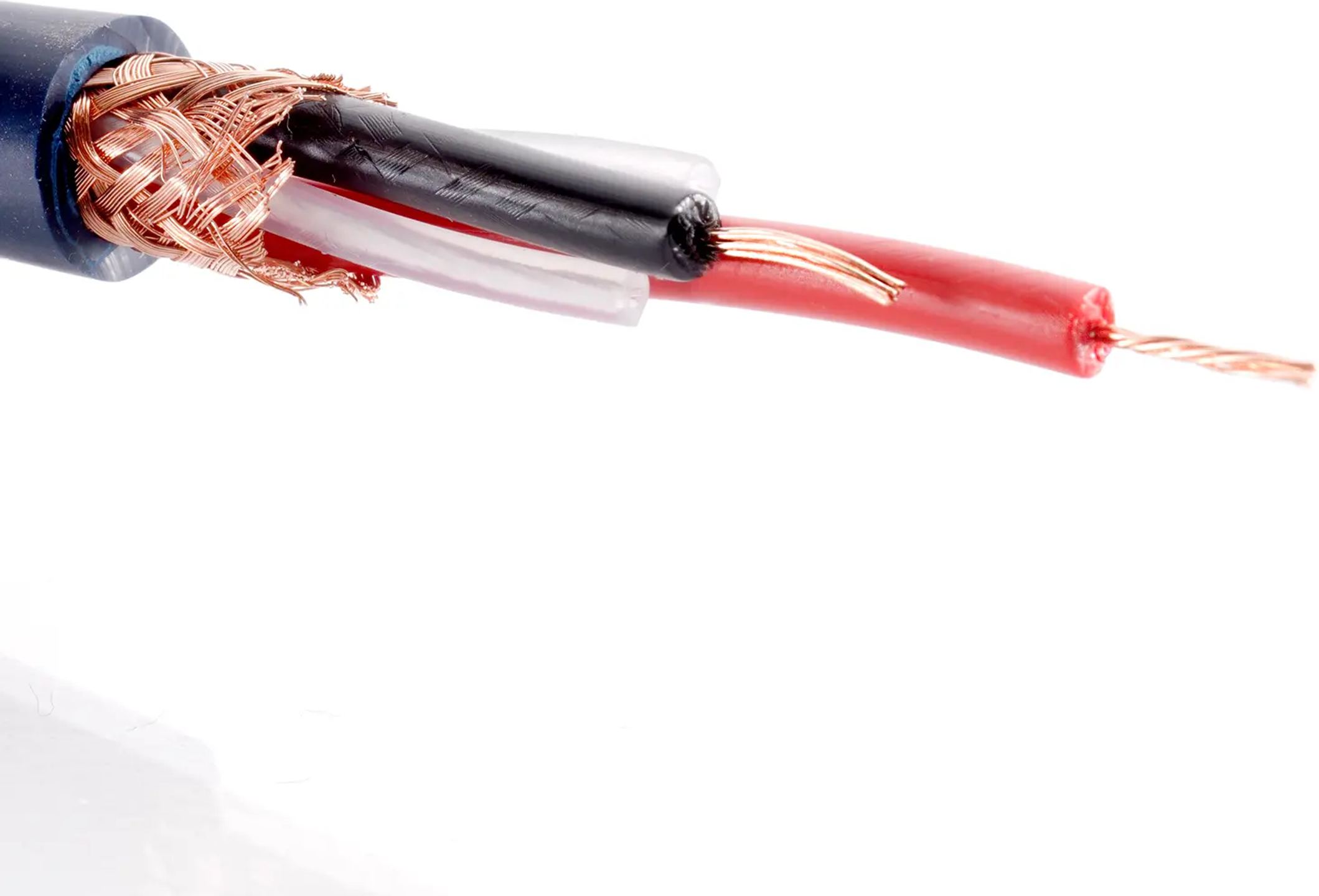

Konstrukce stínění je jedním z nejpropracovanějších aspektů Connect 212 Sub-Y. Hustá měděná opletení složená z 186 vláken obklopuje vodiče v tzv. “plovoucí” architektuře. Tato konfigurace znamená, že stínění je elektricky připojeno pouze na jednom konci kabelu, čímž se zabrání vzniku zemních smyček.

V moderním domácím kině nasyceném bezdrátovými signály (Wi-Fi, Bluetooth, mobilní telefony) tento typ stínění působí jako částečná Faradayova klec. Parazitní elektromagnetická pole indukují proudy v měděné opletení, ale tyto proudy jsou odváděny do země, aniž by ovlivnily užitečný signál. Vysoká hustota opletení (186 vláken) zajišťuje optimální pokrytí, zvláště účinné proti vysokofrekvenčnímu rušení.

Plovoucí povaha stínění si zaslouží zvláštní pozornost. Na rozdíl od stínění připojeného na obou koncích, které by mohlo vytvořit zemní smyčku přenášející parazitní proudy, jediné připojení umožňuje odvod indukovaných nábojů při zachování galvanické izolace. Tato technika je zvláště relevantní pro subwooferová připojení, kde dlouhé kabely (až 5 metrů) zvyšují náchylnost k rušení.

Konektory a montáž: pozornost k detailům

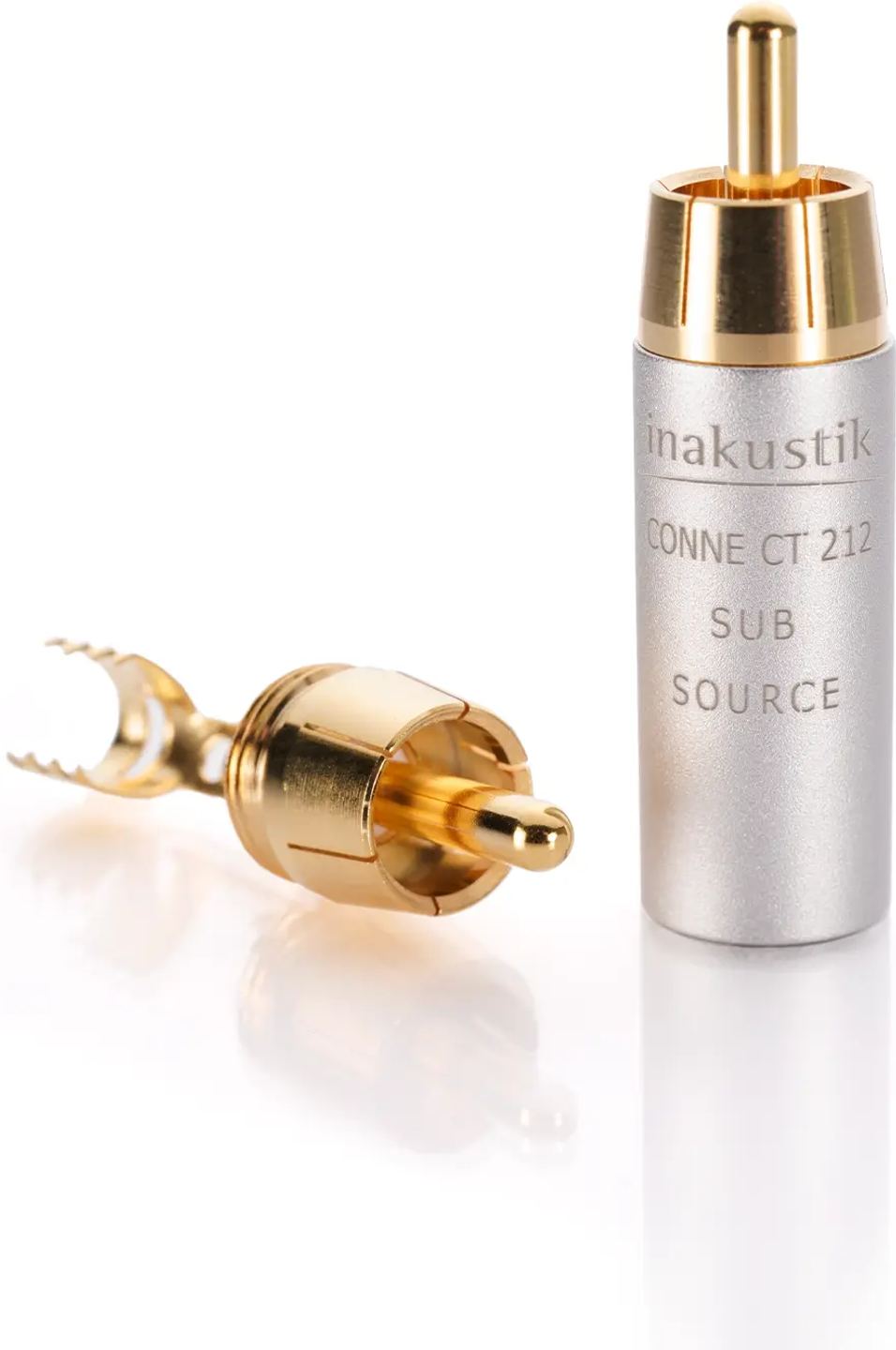

RCA konektory používají masivní mosazné tělo s pozlacenými kontakty. Mosaz nabízí vynikající elektrickou vodivost a zároveň mechanickou tuhost nezbytnou pro opakovaná připojení. Pozlacení, i když tenké, chrání kontaktní plochy před oxidací, která by mohla v průběhu času zvýšit kontaktní odpor.

Každý kabel prochází ruční montáží včetně pájení vodičů ke konektorům. Tento kritický krok je předmětem individuální kontroly: test kontinuity pro ověření integrity připojení a test zkratu pro zajištění absence kontaktu mezi vodičem a stíněním. Směr signálu je označen na kabelu, což umožňuje konzistentní instalaci, i když praktický dopad této směrovosti zůstává v audio oblasti předmětem debaty.

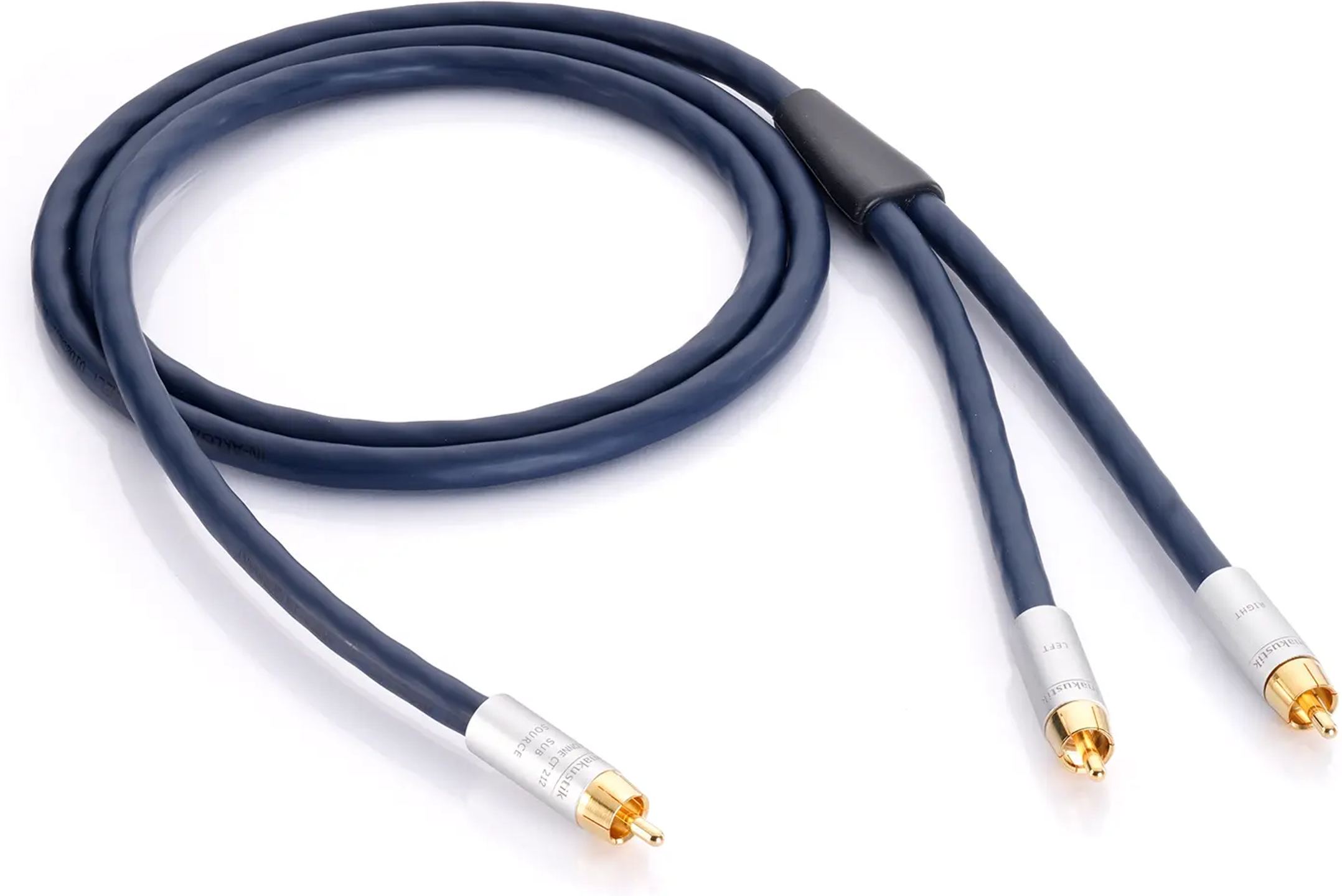

Bod Y-spojení, kde se jeden kabel rozděluje na dvě větve, je vyztužen speciálním mechanickým posílením. Tato oblast je vystavena značnému namáhání při instalaci a odpojování. Vysoce flexibilní PVC plášť tmavě modré barvy usnadňuje vizuální identifikaci a zároveň poskytuje trvalou mechanickou ochranu.

Technické parametry

Specifikace připojení

• Typ kabelu: analogový audio kabel pro subwoofer (nízké frekvence)
• Konektory: 1 x samec RCA na 2 x samec RCA (Y rozdělovač)
• Impedance: přizpůsobená pro přenos nízkofrekvenčních efektů (LFE)
• Dostupné délky: 2 m, 3 m, 5 m
• Směr signálu: označen pro optimální instalaci

Konstrukce a materiály

• Vodiče: měď OFC (99,95% čistoty) 7 x 0,20 mm
• Dielektrikum: expandovaný polyetylén s nízkou kapacitou a nízkými ztrátami
• Stínění: husté měděné opletení (186 vláken) s plovoucím stíněním
• Konektory: masivní kov s pozlacenými kontakty (materiál: mosaz)
• Vnější obal: vysoce flexibilní PVC v tmavě modré barvě
• Vnější průměr kabelu: 8,5 mm

Výkon a vlastnosti

• Symetrická konstrukce s plovoucím stíněním
• Dynamické a silné basy díky vysoce čistým měděným vodičům OFC
• Expandované polyetylénové dielektrikum pro minimální ztráty a věrnou reprodukci
• Dvojité aktivní a plovoucí stínění: maximální ochrana před rušením
• Vysoce kvalitní konektory: pozlacené kontakty, nízký odpor, zvýšená odolnost
• Vysoká flexibilita a diskrétní design pro snadnou integraci do jakéhokoli audio/video prostoru

Výroba a kvalita

• Montáž: ruční pájení, test kontinuity a zkratu
• Výroba: 100% vyrobeno v Německu, ručně sestaveno v dílně in-akustik
• Každý kabel je testován individuálně
• Možnost zakázkové výroby na vyžádání (specifické délky nebo konektory)

Obecné informace

• Certifikace: CE, RoHS, REACH
• Speciálně navržen pro optimalizaci přenosu signálů subwooferu
