Gold Note PA-1175 MKII černá

Dvacet let po svých posledních výkonových blocích představila společnost Gold Note model PA-1175 MKII, stereo zesilovač navržený k řízení různých typů reprosoustav díky nastavitelnému činiteli tlumení. V režimu stereo dodává 200 wattů na kanál do 8 ohmů a 520 wattů v můstkovém mono režimu. Tento zesilovač třídy A/B v dual-mono konfiguraci využívá optická zařízení k regulaci biasu a ochraně reproduktorů. Inspirován je také architekturou starších single-ended zesilovačů Demidoff, které Gold Note vyvinul.

Dual-mono konstrukce a dědictví Demidoff

PA-1175 MKII znamená návrat Gold Note k výkonové stereo zesilovací technice, jde o první stereo zesilovač značky po více než 20 letech vývoje elektroniky. Spojuje know-how získané s proslulými single-ended zesilovači Demidoff a dosud nevídanou úroveň výkonu. Demidoff, integrované tranzistorové zesilovače pracující v jednoduchém stupni po vzoru triody, jsou proslulé svou plynulou a přirozenou muzikálností. PA-1175 MKII na tuto filozofii navazuje, avšak s topologií vyváženého push-pull zapojení třídy A/B, lépe přizpůsobenou požadavkům na výkon.

Zesilovač používá dual-mono konfiguraci se 4 páry spárovaných tranzistorů na kanál, celkem tedy osmi tranzistory na každou větev. Každý kanál pracuje v plně vyváženém push-pull režimu třídy A/B, což umožňuje dodat 200 wattů na kanál do 8 ohmů v režimu stereo. Toto kompletní oddělení levého a pravého kanálu omezuje vzájemné rušení a zlepšuje stereofonní separaci. Šasi tvoří robustní ocelový rám pokrytý silnými hliníkovými panely, což pomáhá potlačit elektromagnetické rušení (RFI a EMI).

Optický BIAS: regulace prostřednictvím světla

Optická BIAS regulace řídí referenční napětí s vysokou přesností a stabilitou ve srovnání s tradičními systémy. Namísto použití běžných elektronických součástek k nastavení biasu výkonových tranzistorů využívá Gold Note optoelektronická zařízení. Ta jsou mnohem stabilnější než tradiční elektronické prvky a zaručují mimořádný zvukový výkon.

Dva obvody využívají tento optický koncept: první reguluje bias bipolárních výkonových tranzistorů, druhý kontroluje maximální výstupní výkon, aby aktivoval ochranu, pokud proud překročí předem definovanou bezpečnou hodnotu. Optická analýza signálu probíhá odděleně od audio cesty, což zajišťuje ochranu reproduktorů a nepřekonatelný výkon. Toto oddělení garantuje, že ochranné obvody do hudebního signálu nevnášejí žádnou degradaci.

Nastavitelný činitel tlumení pro všechny reprosoustavy

PA-1175 MKII je vybaven technologií umožňující volbu činitele tlumení přímo z čelního panelu. Otočný ovladač označený „DF“ dovoluje zvolit dvě hodnoty: 250 nebo 25. Tím se mění výstupní impedance z 0,03 na 0,3 ohmu. Modrá LED dioda signalizuje režim vysoké impedance (250), zelená LED nízký (25).

Nastavení činitele tlumení na 250DF umožňuje využít plný potenciál velkých reprosoustav s nízkou citlivostí. Při této vysoké hodnotě má zesilovač velmi pevnou kontrolu nad pohybem membrán, zvláště v basovém pásmu. Basy jsou napjaté, artikulované a s rychlou odezvou na tranzienty.

Hodnota 25DF se výborně hodí pro vysoce účinné reprosoustavy nebo malé monitory, kterým nevyhovuje vysoký výstupní proud velkých zesilovačů. Snížením činitele tlumení se zesilovač chová jako nízkovýkonový lampový zesilovač a ponechává membránám větší volnost. Tento přístup může přinést určitou kulatost a hloubku basů u reprosoustav, které preferují méně striktní kontrolu.

Tato dualita je na trhu tranzistorových zesilovačů unikátní. Umožňuje používat PA-1175 MKII s reprosoustavami velmi rozdílného charakteru bez kompromisů v kvalitě zvuku.

Režim BTL: zdvojnásobení výkonu v mono

Technologie BTL (Bridge-Tied-Load) umožňuje přemostit stereo zesilovač a proměnit jej v mono zesilovač, čímž se výstupní výkon zvýší z 200 W@8 Ω na kanál na 520 W@8 Ω. Do 4 ohmů dosahuje výkon 300 wattů na kanál ve stereu a 600 wattů v mono BTL režimu.

K aktivaci tohoto režimu slouží malý přepínač na zadním panelu označený BTL Mode, který zesilovač konvertuje na můstkový mono blok s výkonem 520 wattů. V mono režimu je třeba připojit zápornou svorku (obvykle černou) na červený terminál na levé straně zadního panelu (označený „-“ v bílém čtverci) a pro mono výstup použít červené terminály obou kanálů. Zesilovač musí být zapojen správně, aby byl výstup ve fázi.

Toto zdvojnásobení výkonu je obzvlášť relevantní pro reprosoustavy náročné na proud nebo pro vertikální bi-ampingové konfigurace. Mono režim také zlepšuje pevnost basového pásma a přibližuje vnímanou razanci středů a basů.

Toroidní napájení se spirálovým jádrem

Zesilovač těží z napájecího zdroje velmi vysoké kvality využívajícího toroidní transformátor 640 VA vybavený spirálovým jádrem vyfrézovaným z jediného kusu. Precizní mechanické zpracování činí jádro zcela stabilním a eliminuje veškeré mechanické vibrace, což zaručuje výjimečný výkon a dokonalé oddělení.

Tento 630voltový transformátor se speciálním jádrem je mechanicky tichý jako skála, přesto je od šasi oddělen viskoelastickými izolátory, které se používají také jako Vibrastop motorové silentbloky u závodních motocyklů Ducati. Tyto vysoce kvalitní silikonové tlumiče, původně vyvinuté k izolaci motorů závodních motocyklů od vibrací, omezují přenos vibrací z transformátoru do šasi.

Napájení je doplněno mnoha kondenzátory pro maximalizaci proudové kapacity a okamžitou reakci na požadavky hudby. Napájecí část obsahuje 80 000 µF značné kapacity, zásobu, která umožňuje zesilovači zvládat výkonové špičky bez zaváhání. Druhý transformátor napájí pomocné funkce prostřednictvím vyhrazených obvodů oddělených od audio cesty; tento 6VA transformátor se stará o řídicí úlohy, aniž by znečišťoval hudební signál.

Konektivita a ergonomie

Na zadní straně robustního hliníkového šasi nabízí PA-1175 MKII nesymetrický vstup RCA a symetrický vstup XLR. Lze jej tak snadno spojit s jakýmkoli hi-fi předzesilovačem nebo domácím kinem. Vstupní citlivost je 1 volt na RCA a 4 volty na XLR, se vstupní impedancí 47 kiloohmů.

Vlastní konektory GN Link umožňují nastavit zesilovač do režimu master nebo slave s jinými kompatibilními zařízeními. Lze tak současně zapínat a vypínat všechna zařízení v hi-fi sestavě. Spouštěcí konektory (trigger) umístěné těsně pod přepínačem BTL Mode umožňují zapnout zesilovač při zapnutí předzesilovače.

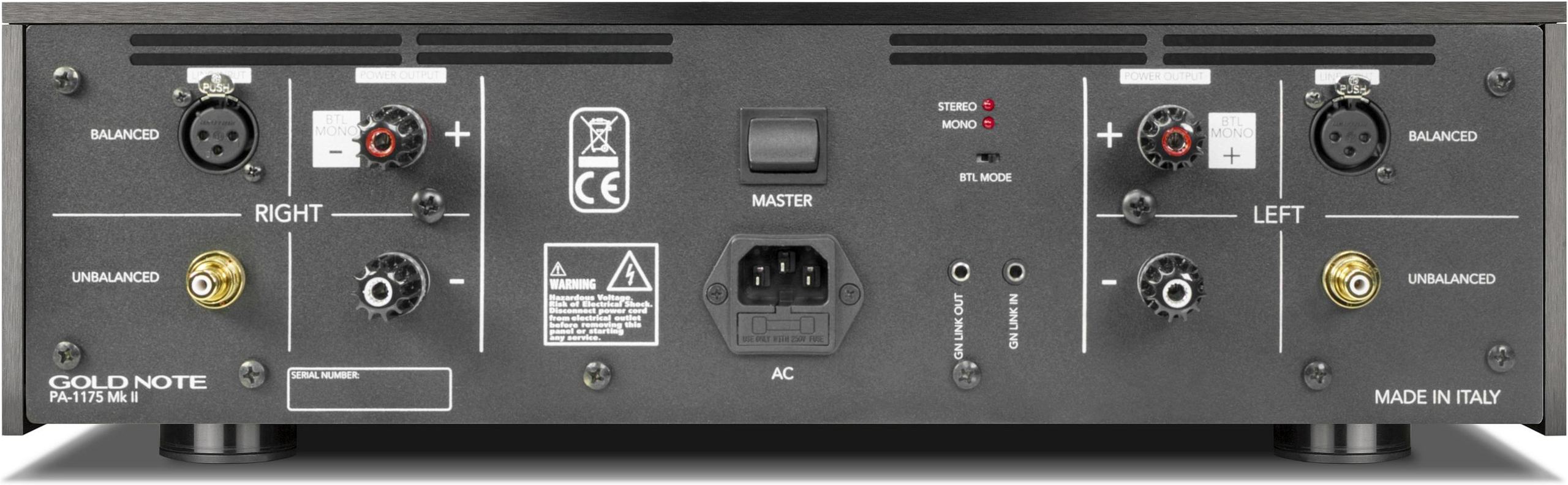

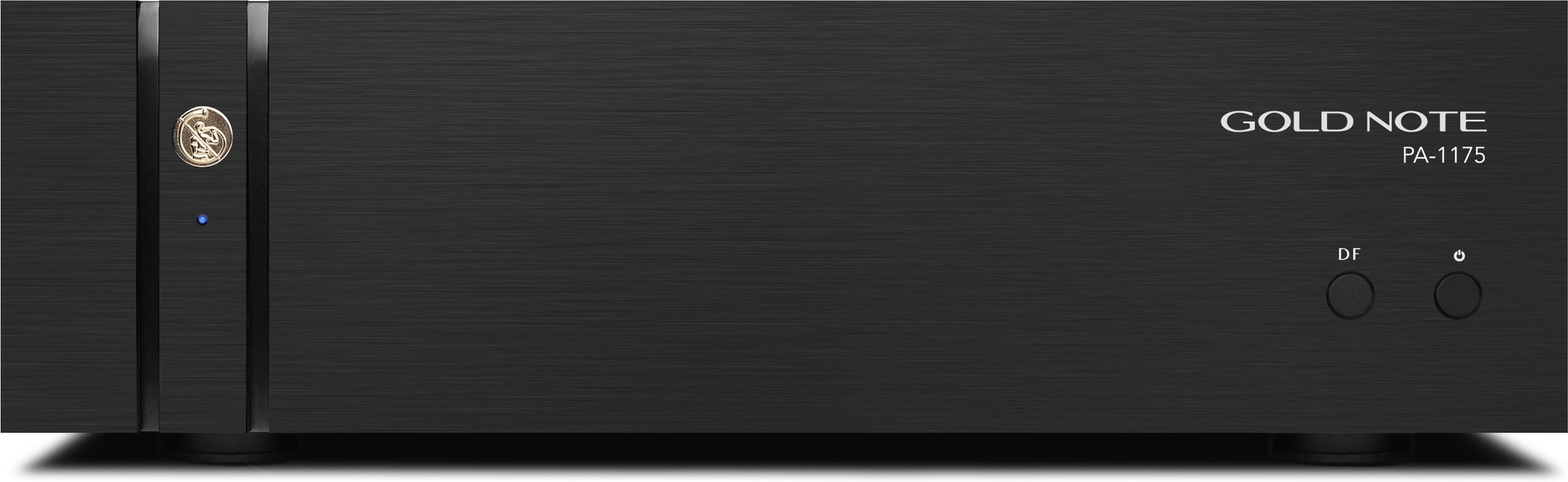

Zadní panel nese masivní reproduktorové terminály a také vyvážené XLR a nevyvážené RCA vstupy. Reproduktorové svorky jsou pozlacené, což zaručuje stabilní, vůči oxidaci odolné připojení. Minimalistický čelní panel má pouze dva malé ovladače na pravé straně: jeden označený „DF“ pro činitel tlumení, druhý slouží jako vypínač. Na levé straně dva výřezy ve fasádě zmírňují vizuální únavu z velké kovové plochy; zde se nachází znak Gold Note vsazený jako mince a modro/zelená LED indikující zvolený činitel tlumení.

Vývoj oproti MKI

PA-1175 MKI, první verze zesilovače, dodával 175 wattů na kanál do 8 ohmů a 350 wattů do 8 ohmů v mono BTL režimu. MKI také používal toroidní transformátor 630 VA a už nabízel nastavitelný činitel tlumení i optickou BIAS regulaci.

Přechod na MKII přinesl několik vylepšení. Výkon na kanál se zvýšil z 175 na 200 wattů do 8 ohmů ve stereu a z 350 na 520 wattů v mono. Vnitřní design se mezi oběma verzemi výrazně změnil, transformátor vzrostl z 630 na 640 VA a došlo i ke změnám v uspořádání součástek. Když uplynulo 75 dní bez dodání, Gold Note potvrdil, že aktualizuje design s cílem zlepšit jej uvnitř i zvenčí, což zabralo více času, než se původně předpokládalo.

Technické parametry

Výkon a zvukové vlastnosti

• Výstupní výkon
  • Stereofonní režim: 200 W na kanál při 8 Ω
  • Monofonní BTL režim: 520 W při 8 Ω
• Frekvenční odezva: 1 Hz – 100 kHz, ± 1 dB
• Celkové harmonické zkreslení: méně než 0,01 % mezi 20 Hz a 20 kHz
• Odstup signálu od šumu: 110 dB
• Rychlost přeběhu: 20 V / µs
• Činitel tlumení: volitelný mezi 25 (nízký) a 250 (vysoký)

Konektivita

• Vstupy audio
  • Nevyvážený vstup RCA: citlivost 1 V, impedance 47 kΩ
  • Vyvážený vstup XLR: citlivost 4 V, impedance 47 kΩ
• Výstupy audio
  • Pozlacené reproduktorové svorky

Napájení

• Příkon
  • Maximální: 1200 W
  • V pohotovostním režimu: 1,2 W
• Napájecí napětí: 100 – 120 V nebo 220 – 240 V, 50 / 60 Hz
• Transformátory
  • Hlavní toroidní transformátor: 640 VA
  • Sekundární transformátor pro pomocné funkce
• Pojistky
  • 6,3 A T pro napájení 220 / 240 V
  • 10 A T pro napájení 100 / 120 V

Rozměry a hmotnost

• Rozměry (Š x V x H): 430 × 135 × 370 mm
• Čistá hmotnost: 20,5 kg
• Hmotnost v balení: 27 kg

Pokročilé funkce

• Režim BTL: převod stereofonního režimu na monofonní pro zvýšení výstupního výkonu
• Volič činitele tlumení: umožňuje upravit odezvu podle citlivosti reprosoustav
• Optická BIAS technologie: zajišťuje nízké zkreslení a přesnou kontrolu referenčního napětí
• Ochrana reproduktorů: nezávislá optická analýza signálové cesty pro optimální ochranu

Konstrukce a ochrana

• Panely z masivního hliníku: robustní konstrukce minimalizující rádiové a elektromagnetické rušení
• Spirálové toroidní napájení: zaručuje maximální mechanickou stabilitu a dokonalé odrušení
