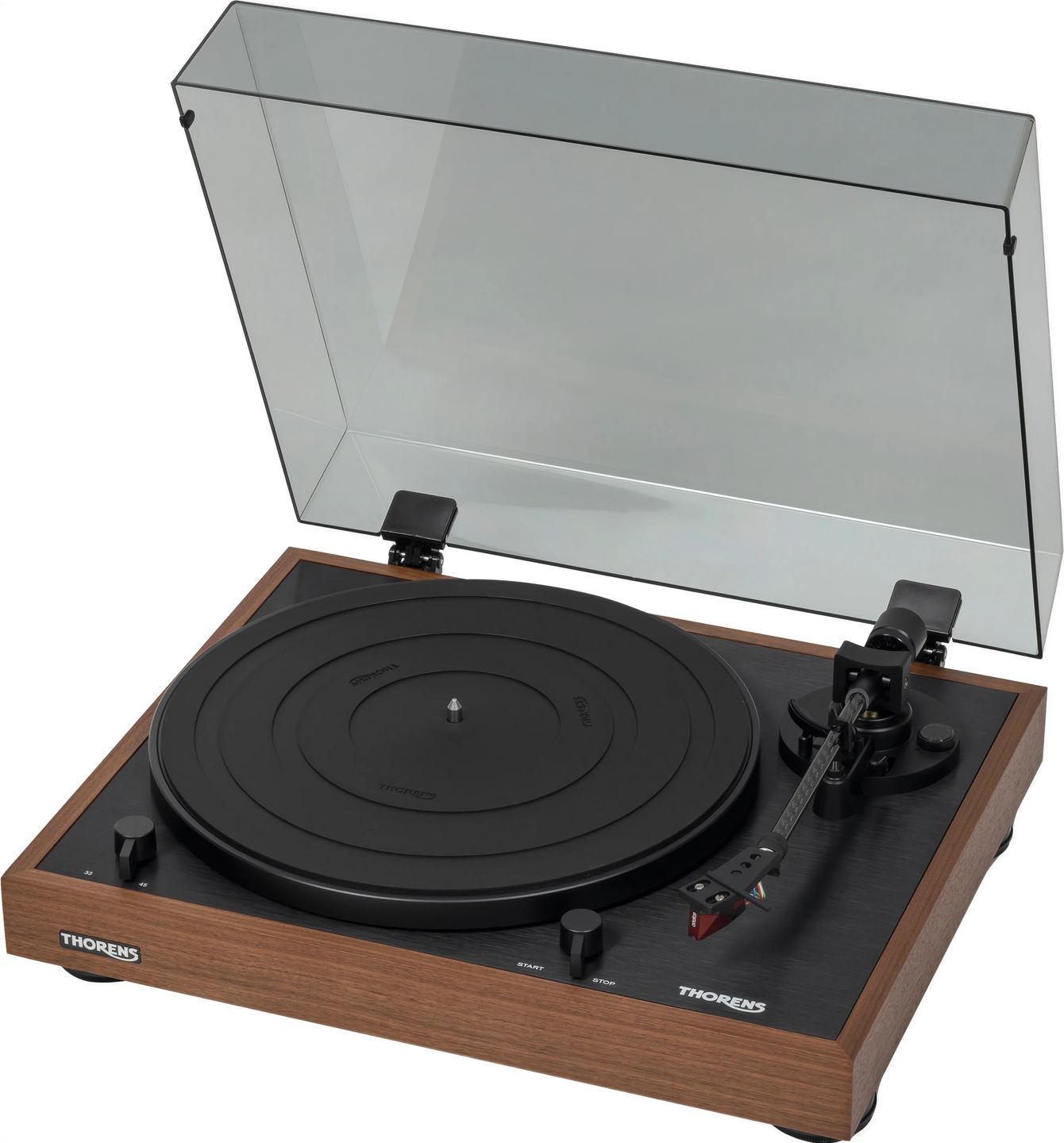

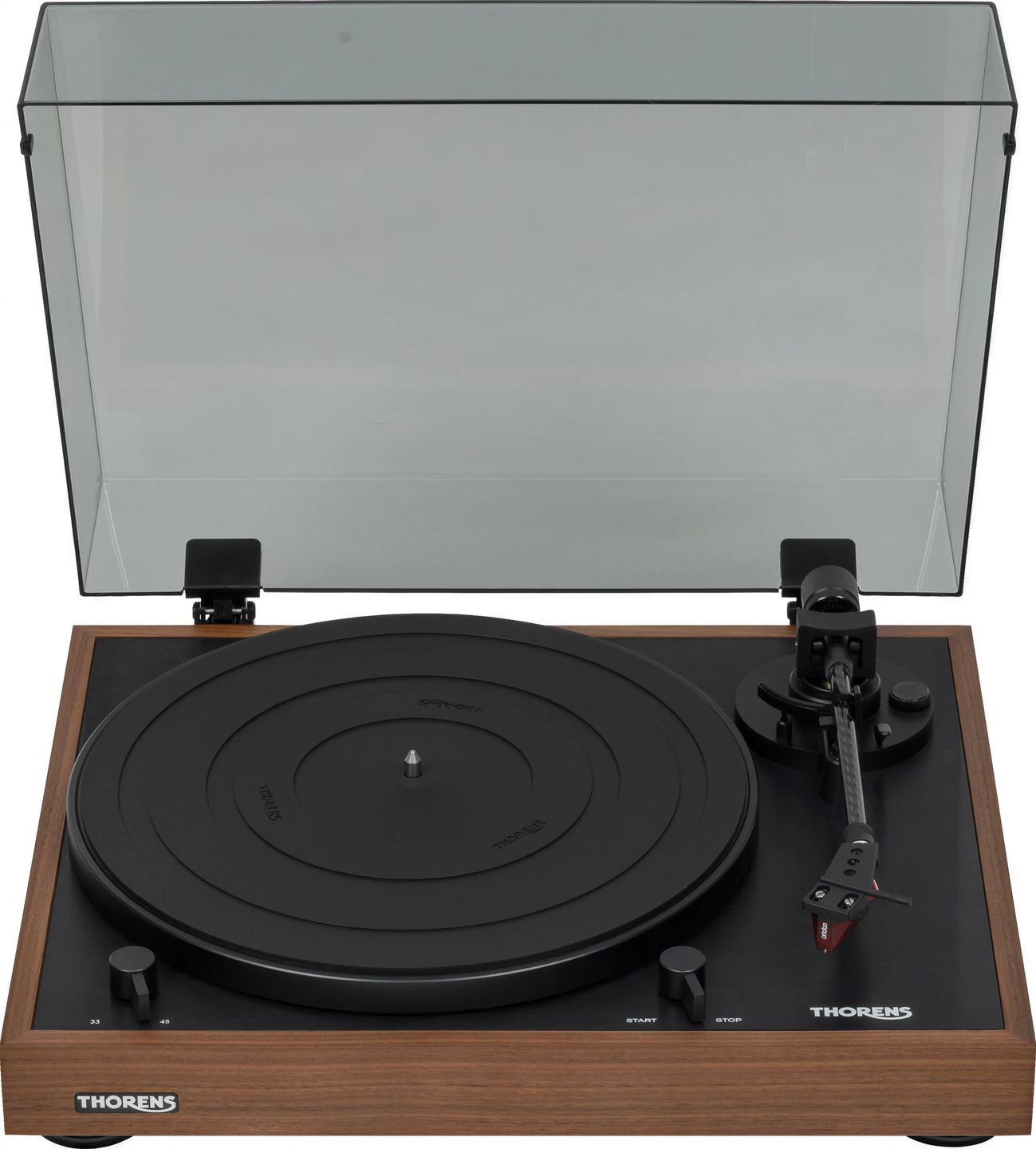

Thorens TD 402 DD OAK 2R

Pro svůj vůbec první gramofon s přímým náhonem vyvinul Thorens model TD 402 DD. Varianta OAK 2R kombinuje dubovou povrchovou úpravu s předinstalovanou přenoskou Ortofon 2M Red. Vše je připraveno: raménko je namontované, protizávaží na svém místě, phono předzesilovač integrovaný. Stačí gramofon připojit k zesilovači, nastavit přítlačnou sílu a položit desku, abyste mohli začít poslouchat.

Přímý náhon, premiéra pro Thorens

Švýcarská značka, založená v roce 1883, si vybudovala reputaci na řemínkovém pohonu. TD 402 DD je jejím prvním gramofonem s přímým náhonem: motor se otáčí přímo pod osou talíře, bez mechanického mezistupně. Točivý moment je k dispozici okamžitě při spuštění, rychlost se stabilizuje ve zlomku sekundy a údržba se omezuje, protože už není třeba měnit řemínek. Motor je napájen 24 V z externího napájecího zdroje, což je řešení, které oddaluje síťové komponenty od raménka.

Dubová povrchová úprava a mechanická konstrukce

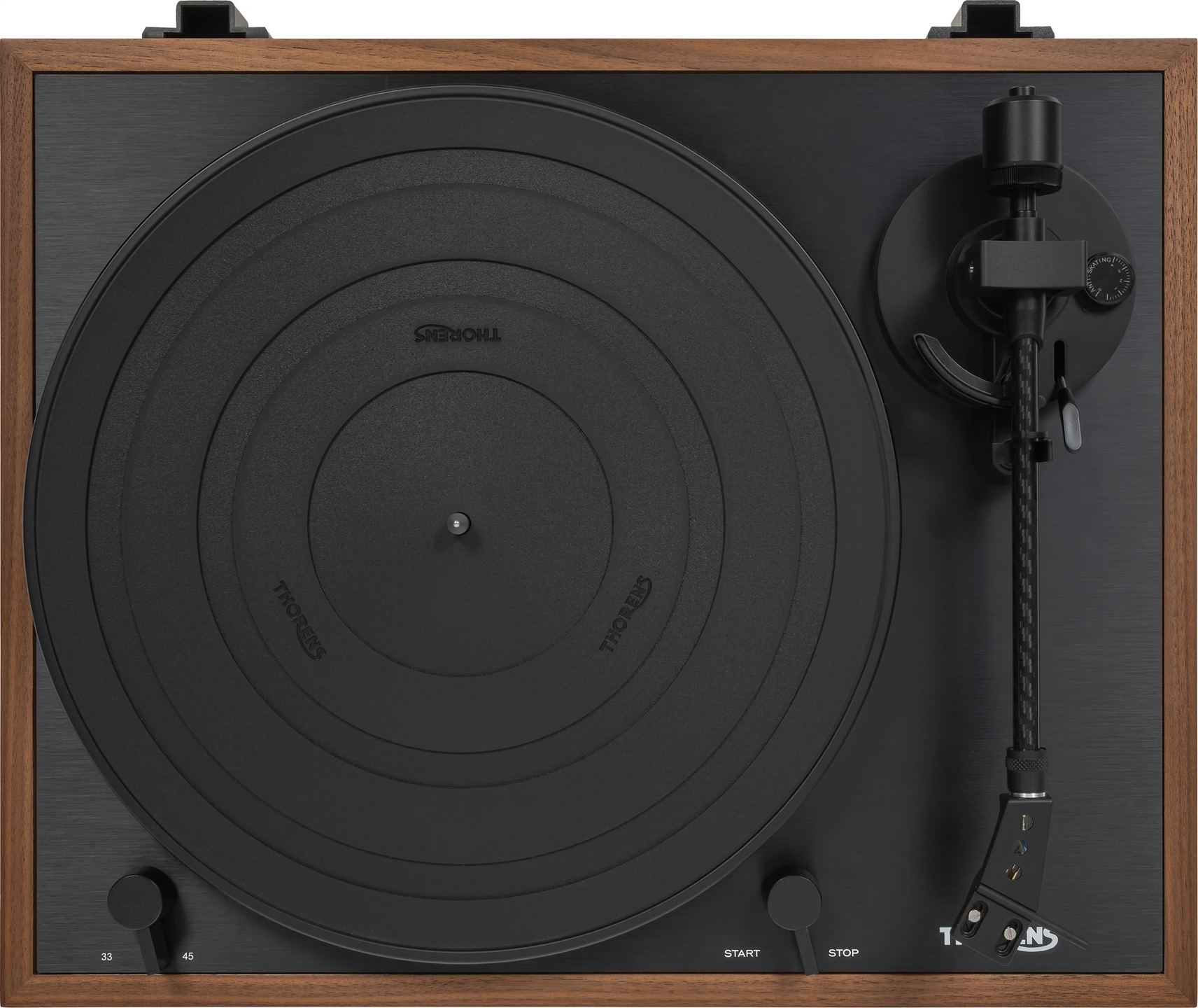

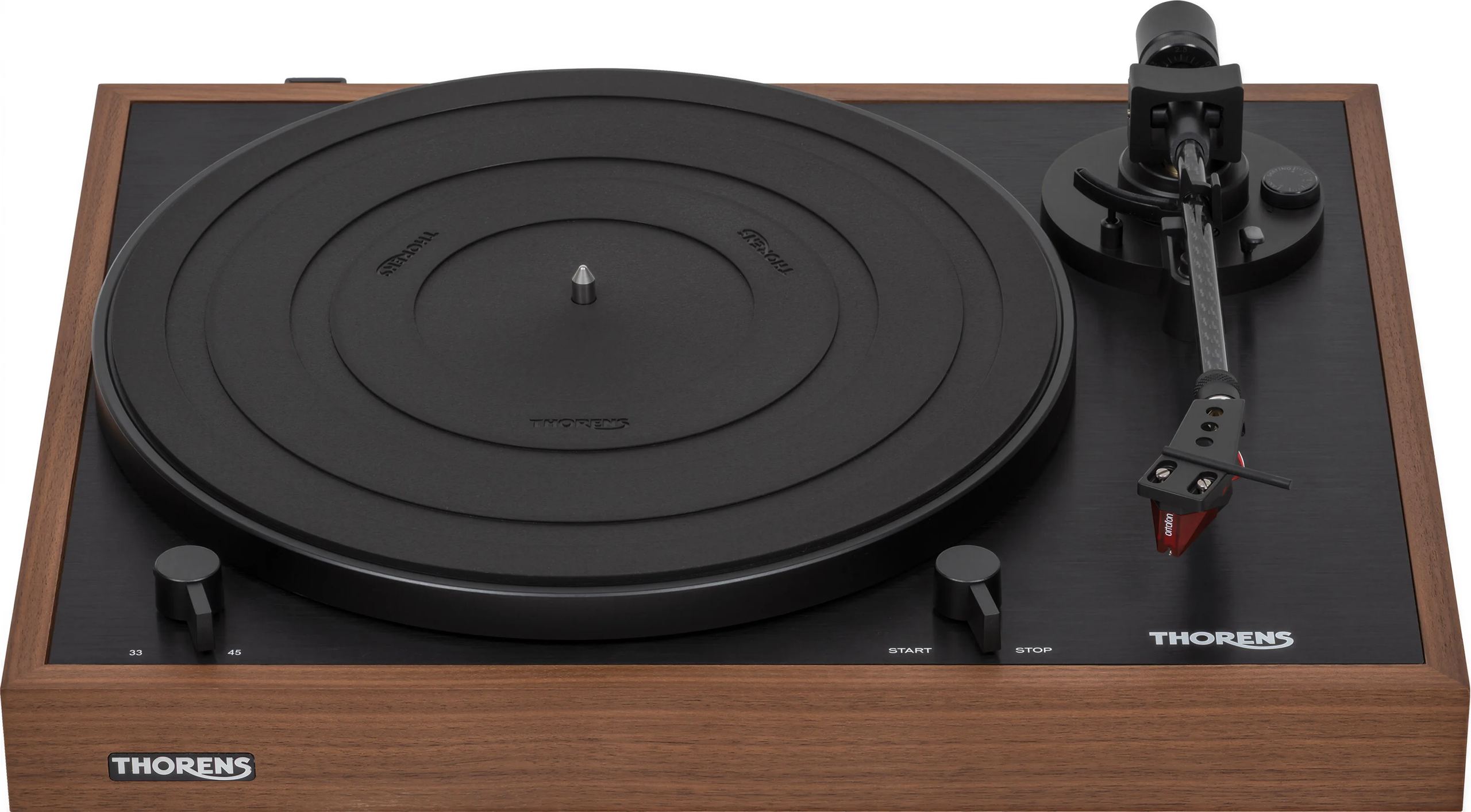

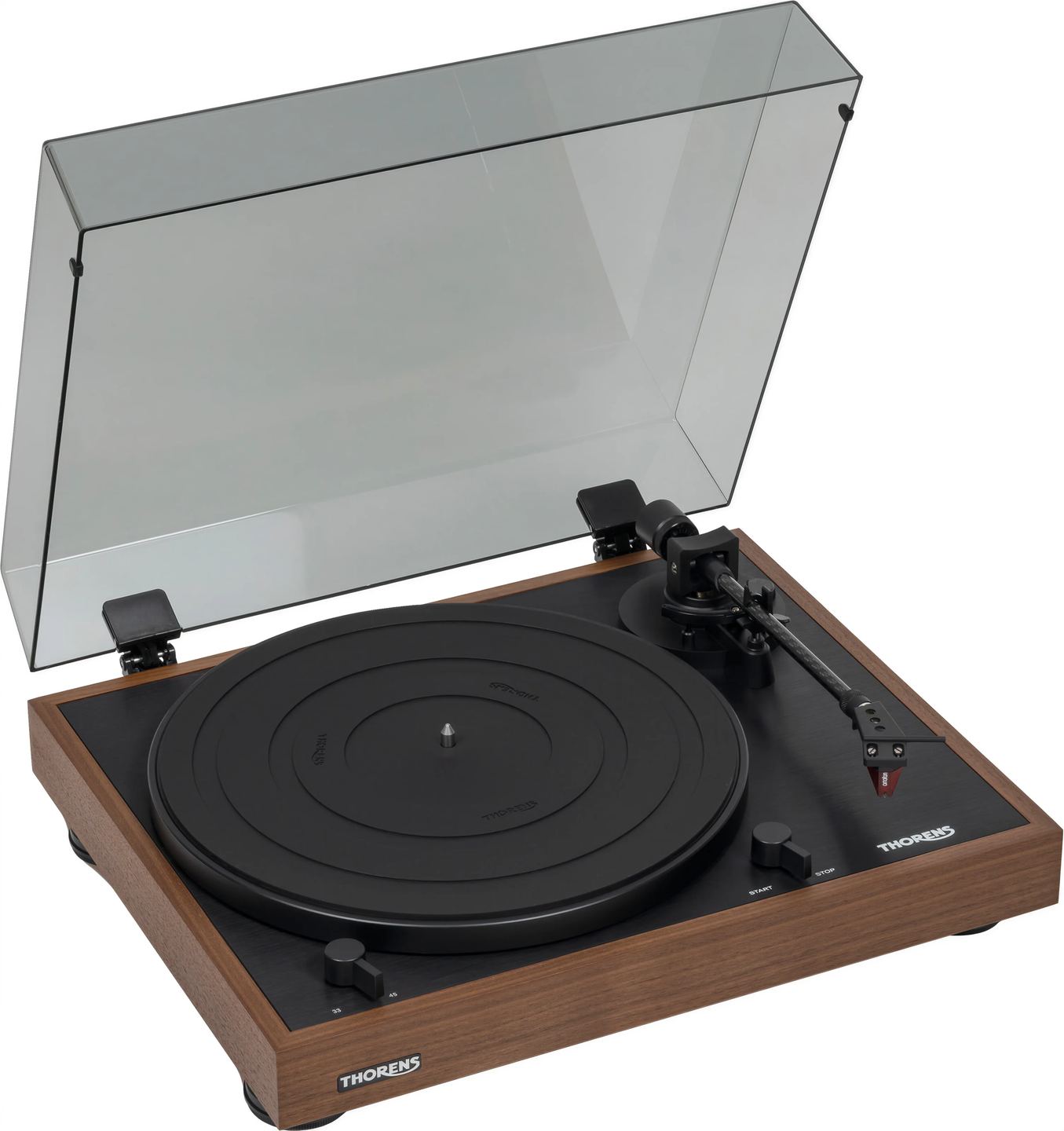

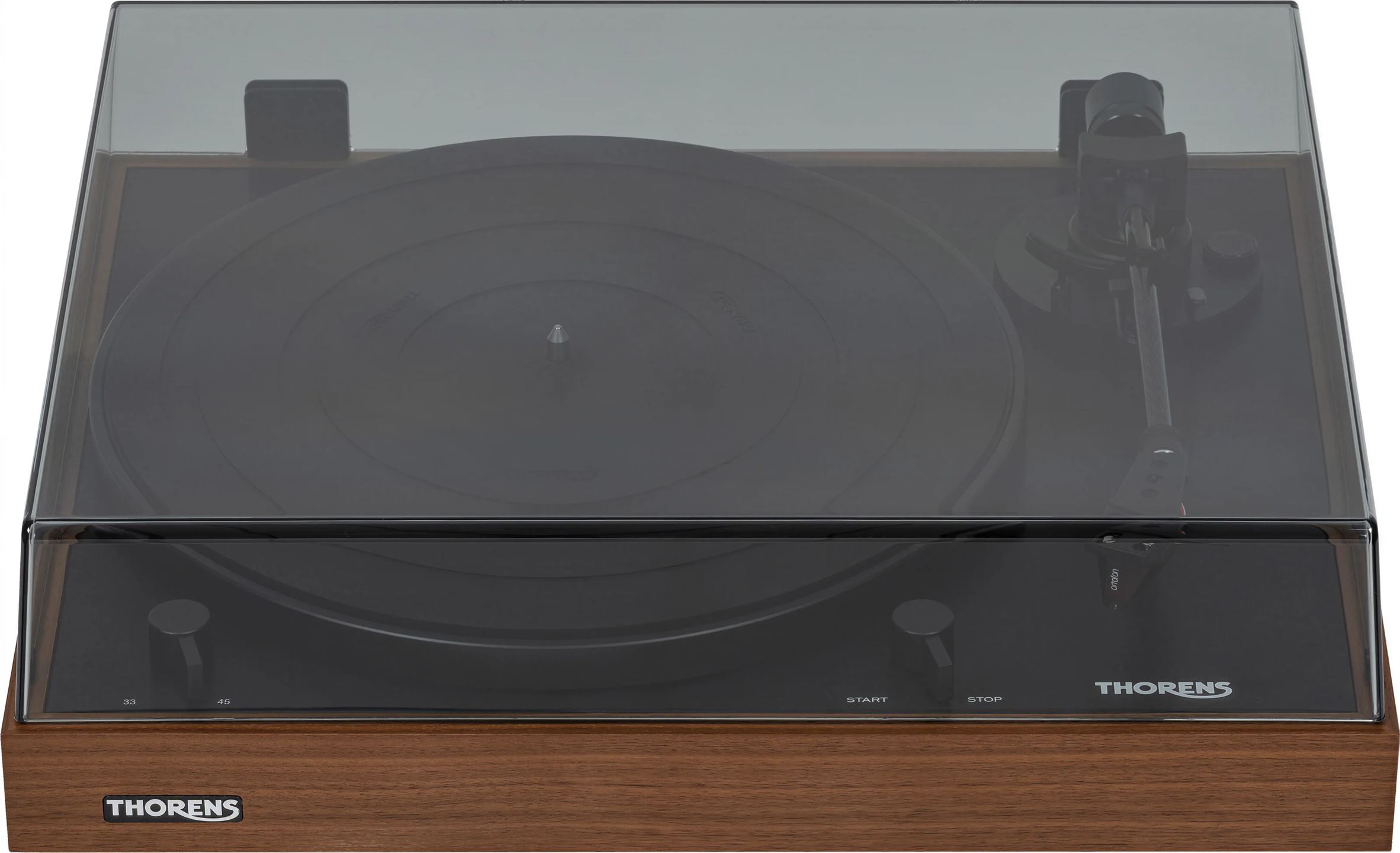

Šasi je z MDF potaženého dýhou z dubového dřeva. Design navazuje na kódy gramofonů Thorens ze 70. let, se dvěma velkými přepínači na čelní straně: zapnutí/vypnutí vpravo, volba 33/45 ot./min vlevo. Talíř z tlakově litého hliníku má průměr 30 cm a je opatřen gumovou podložkou, která izoluje desku od zbytkových vibrací. Gramofon stojí na čtyřech tlumených nožkách. Rozměry zůstávají kompaktní (420 × 141 × 355 mm při 5,8 kg), což usnadňuje umístění na hi-fi polici. Součástí balení je akrylátový kryt.

Karbonové raménko TP 72

Thorens vyvinul pro tento model specifické rovné raménko, TP 72. Trubka je z karbonu, materiálu zvoleného pro jeho příznivý poměr tuhosti a hmotnosti: nízká hmotnost omezuje setrvačnost při pohybu, tuhost zabraňuje parazitním rezonancím, které by zabarvovaly signál. Efektivní délka dosahuje 214,5 mm s přesahem 19,5 mm. Antiskating funguje pomocí magnetu, bez drátku a kladky. Headshell je ve formátu 1/2 palce, odnímatelný, což umožňuje výměnu přenosky nebo používání více přenosek bez zásahu do raménka. Vnitřní kabeláž využívá vodič z mědi T.P. Copper s odporem 485 Ω při stejnosměrném proudu.

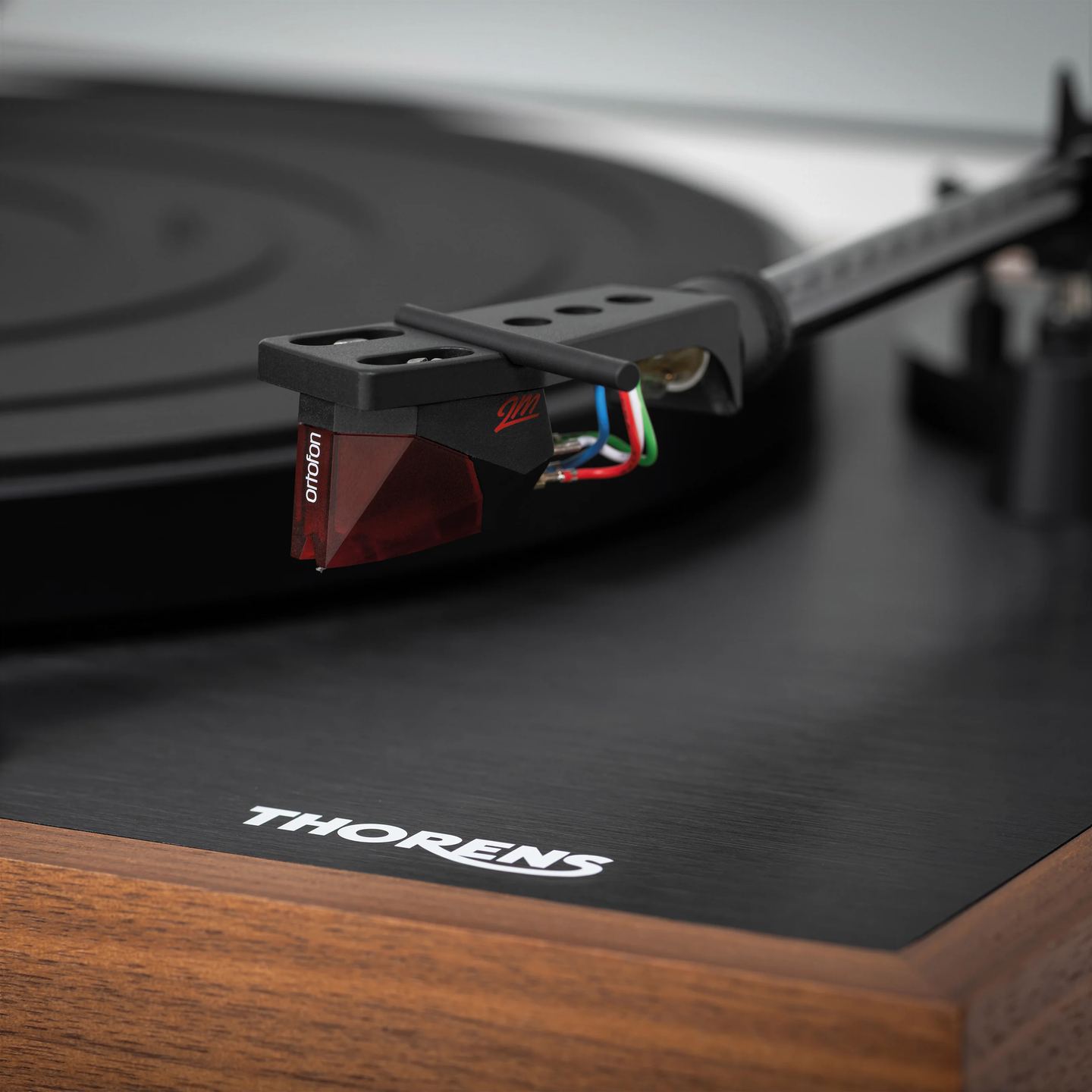

Předinstalovaná přenoska Ortofon 2M Red

Přípona 2R označuje přítomnost přenosky Ortofon 2M Red, instalované a seřízené z výroby. Právě tím se tato verze odlišuje od ostatních variant TD 402 DD, dodávaných s Audio-Technica VM95E. Model 2M Red, vyráběný dánskou značkou Ortofon, je přenoska s pohyblivým magnetem a eliptickým hrotem (poloměr 8 × 18 μm), která čte drážky s dobrou přesností ve středním pásmu a se vzdušným podáním ve výškách. Výstupní napětí dosahuje 5,5 mV při 1 kHz, kompatibilní se všemi phono MM vstupy na trhu. Doporučená přítlačná síla je 1,8 g. Frekvenční odezva pokrývá 20 Hz – 20 kHz (+3/-1 dB), oddělení kanálů při 1 kHz je naměřeno na 22 dB. Praktická výhoda: model 2M Red lze vylepšit prostou výměnou hrotu, bez demontáže přenosky.

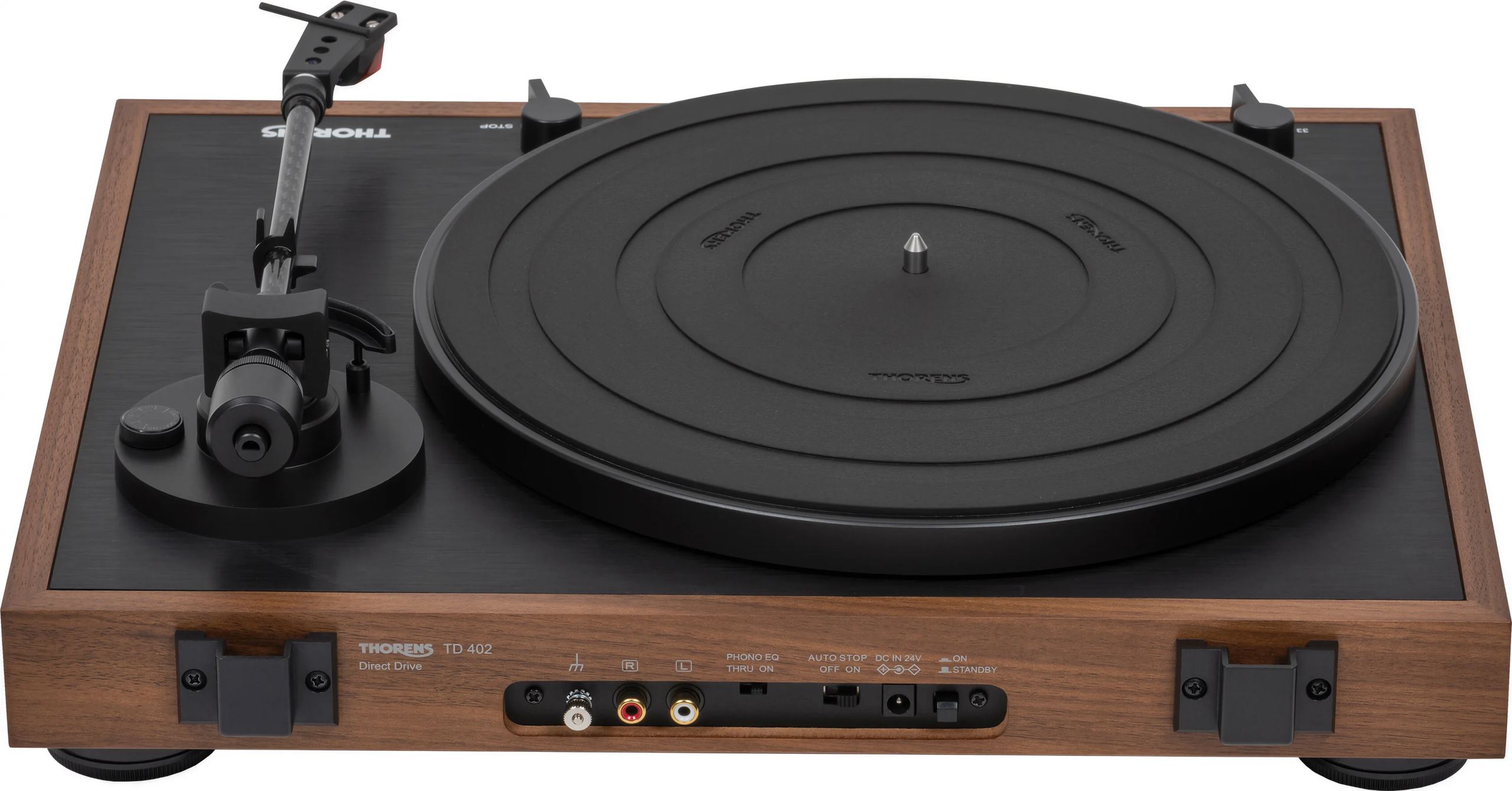

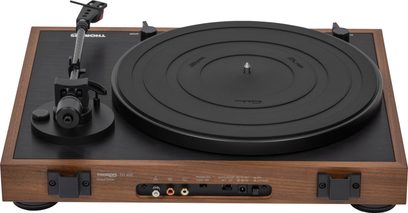

Integrovaný phono předzesilovač a připojení

Phono předzesilovač MM je přepínatelný přímo na gramofonu. Při aktivaci poskytuje signál linkové úrovně, který lze připojit k jakémukoli vstupu AUX zesilovače. Při deaktivaci zůstává výstup na phono úrovni a připojuje se k vyhrazenému vstupu zesilovače nebo k samostatnému RIAA předzesilovači. Tato flexibilita ponechává otevřenou možnost postupného upgradu předzesilovače, aniž by bylo nutné měnit zbytek sestavy. Konektivita se omezuje na dvojici RCA konektorů a zemnicí svorku.

Ovládání a poloautomatický provoz

Poloautomatický režim usnadňuje manipulaci, aniž by násobil počet mechanických dílů. Talíř se spustí při zapnutí ovladače na čelní straně a zastaví se na konci desky. Raménko se samo nevrací na opěrku: uživatel jej musí zvednout sám, což zabraňuje použití vratného mechanismu, který by se mohl opotřebovat. Tento kompromis zabraňuje tomu, aby hrot zůstával neomezeně dlouho na konci drážky, pokud poslech není pod dohledem. Přepínání rychlosti 33/45 se provádí druhým přepínačem na čelní straně, bez zásahu do motoru.

Technické vlastnosti

Provoz

• Režim provozu: poloautomatický
• Automatické spuštění a zastavení
• Přímý náhon
• Rychlosti otáčení: 33 1/3 ot./min, 45 ot./min
• Přepínání rychlosti: manuální (přepínač na čelním panelu)
• Integrovaný přepínatelný phono předzesilovač

Talíř

• Materiál: tlakově litý hliník
• Průměr: 30 cm
• Gumová podložka součástí balení

Raménko TP 72

• Konstrukce: karbon
• Typ raménka: rovné
• Efektivní délka: 214,5 mm
• Přesah: 19,5 mm
• Magnetický antiskating
• Odnímatelný headshell
• Odpor stejnosměrného proudu: 485 Ω
• Kabel použitý pro cívku: T.P. Copper
• Uchycení hrotu: Bounded Round Shank

Přenoska Ortofon 2M RED

• Typ: MM (pohyblivý magnet)
• Předinstalovaná přenoska
• Hrot: eliptický
  • Poloměr špičky stylusu: r / R 8 / 18 μm
• Frekvenční odezva: 20 – 20000 Hz (+3 / -1 dB)
• Výstupní napětí při 1000 Hz, 5 cm / s: 5,5 mV
• Vyvážení kanálů při 1 kHz: 1,5 dB
• Separace kanálů
  • Při 1 kHz: 22 dB
  • Při 15 kHz: 15 dB
• Sledovací schopnost (315 Hz při doporučené přítlačné síle): 70 μm
• Dynamická boční poddajnost: 20 μm / mN
• Přítlačná síla
  • Rozsah: 1,6 až 2,0 g (16 až 20 mN)
  • Doporučená: 1,8 g (18 mN)
• Snímací úhel: 20°
• Vnitřní impedance: 1,3 Ω
• Vnitřní indukčnost: 700 mH
• Doporučený zatěžovací odpor: 47 kΩ
• Doporučená zatěžovací kapacita: 150 – 300 pF
• Hmotnost přenosky: 7,2 g

Konektivita

• 1 stereofonní RCA výstup
• 1 zemnicí svorka (zem)

Napájení

• Externí napájecí zdroj 24 V DC

Dodávané příslušenství

• Externí napájení
• Ochranný akrylový kryt
• RCA phono kabel
• Gumová podložka talíře

Obecné informace

• Šasi z MDF
• Provedení: dubové dřevo
• Rozměry (Š x V x H): 420 x 141 x 355 mm
• Hmotnost: 5,8 kg
