Lehmann Audio Linear D MKII černá

Od roku 2004 dává řada Linear od Lehmann Audio sluchátkům druhý život tím, že je osvobozuje od průměrných výstupů klasických zesilovačů. Linear D k tomu přidal integrovaný digitálně-analogový převodník. Tato verze MKII přebírá stejné kompaktní šasi, ale využívá zcela přepracovanou analogovou desku a pečlivěji vybírané součástky. Vyroben v Kolíně nad Rýnem, kombinuje tři funkce: sluchátkový zesilovač, převodník a předzesilovač.

Tři zařízení v šasi o délce 28 cm

Linear D MKII je hybridní zařízení. Zesiluje signál pro sluchátka díky diskrétnímu výstupnímu stupni ve třídě A. Převádí digitální streamy prostřednictvím čipu ESS Sabre K2M. A může sloužit jako předzesilovač pro řízení aktivních reprosoustav nebo výkonového zesilovače díky svému linkovému RCA výstupu.

Díky této všestrannosti je přirozeným partnerem pro CD přehrávače, síťové přehrávače i gramofony (přes externí phono předzesilovač). Při digitálním připojení k síťovému přehrávači umožňuje poslech ve sluchátkách i na reprosoustavách bez nutnosti násobit počet zařízení. Když je zisk nastaven na 0 dB a nejsou připojena žádná sluchátka, funguje jako plnohodnotný předzesilovač.

Analogová deska důkladně přepracovaná

Nejvýznamnější změna oproti první verzi Linear D spočívá v analogové desce. Lehmann Audio použil technologii zvanou „Low-Z Copper“: výrobní postup s nízkou impedancí, který podle výrobce zvyšuje cenu samotných plošných spojů přibližně desetinásobně. Měděné cesty jsou šestkrát silnější než u předchozího modelu, což snižuje elektrický odpor v trase signálu.

Kondenzátory v audio cestě jsou Mundorf MLytic, zatímco první verze používala komponenty standardní třídy. Vnitřní kabeláž přechází na OFC měď (bez kyslíku). Tyto volby součástek částečně pocházejí z modelu Linear SE, čistě analogového vrcholného modelu řady. Naměřený výsledek: lepší hodnoty dynamiky a věrnější podání přechodových jevů.

Digitální převod a správa zdrojů

Digitální sekce je založena na čipu ESS Sabre K2M, osazeném na čtyřvrstvém plošném spoji chráněném proti vysokofrekvenčnímu rušení. Slídové kondenzátory (s nízkými ztrátami) filtrují analogový signál na výstupu převodníku a rychlé zesilovací stupně na desce převodníku zachovávají kvalitu přechodových jevů.

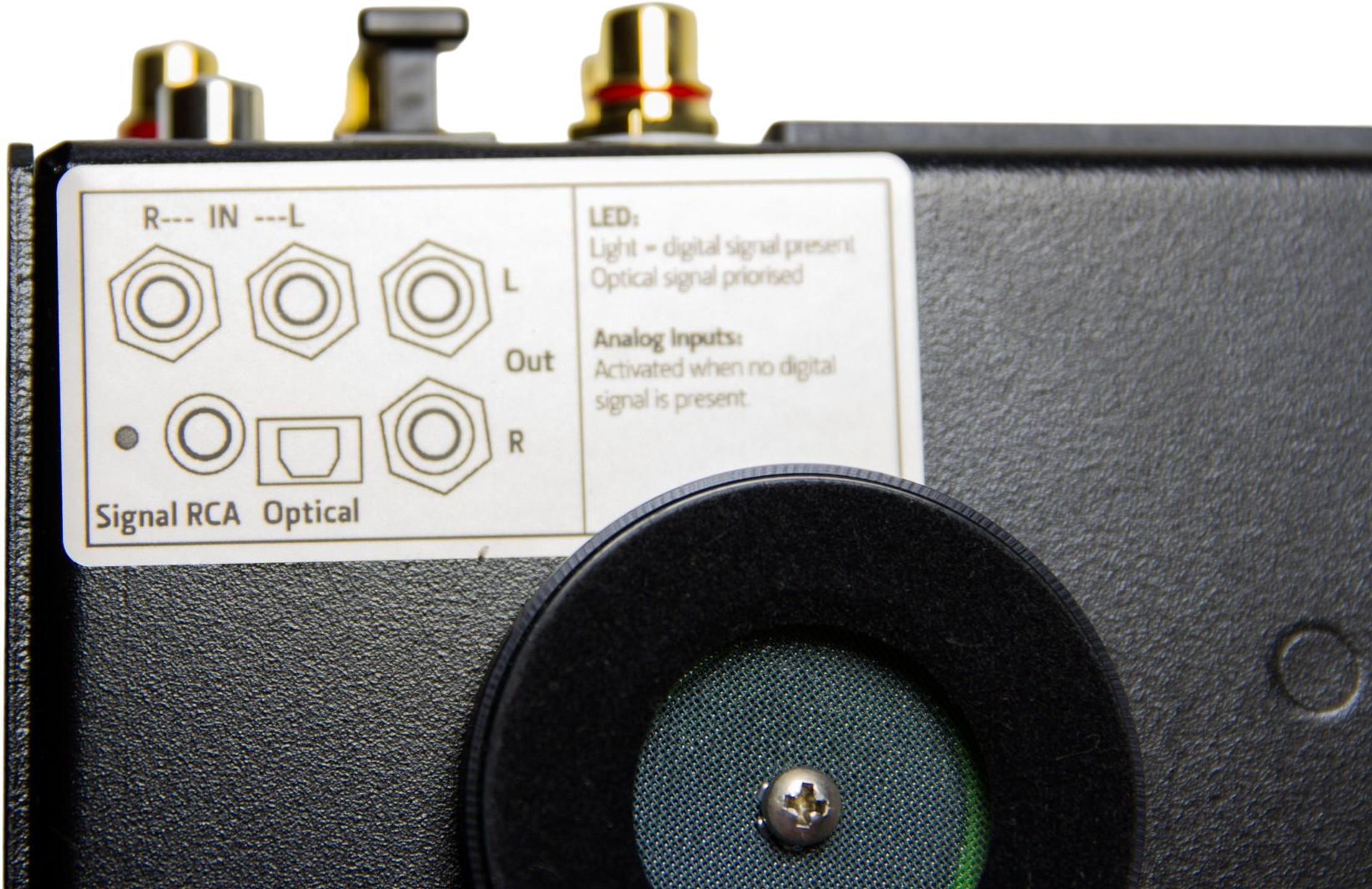

K dispozici jsou dva digitální vstupy: optický (Toslink) a koaxiální (S/PDIF). Zařízení podporuje streamy až do 24 bitů / 192 kHz. Volba zdroje je automatická: pokud je detekován digitální signál, má prioritu (optický vstup má přednost před koaxiálním). Při absenci digitálního signálu se Linear D MKII přepne na analogový RCA vstup. Na čelním panelu není žádný volič vstupu, což přispívá k minimalistickému pojetí zařízení, ale zároveň to znamená, že logiku přepínání nelze ovládat ručně.

Sluchátkové výstupy a přizpůsobení zisku

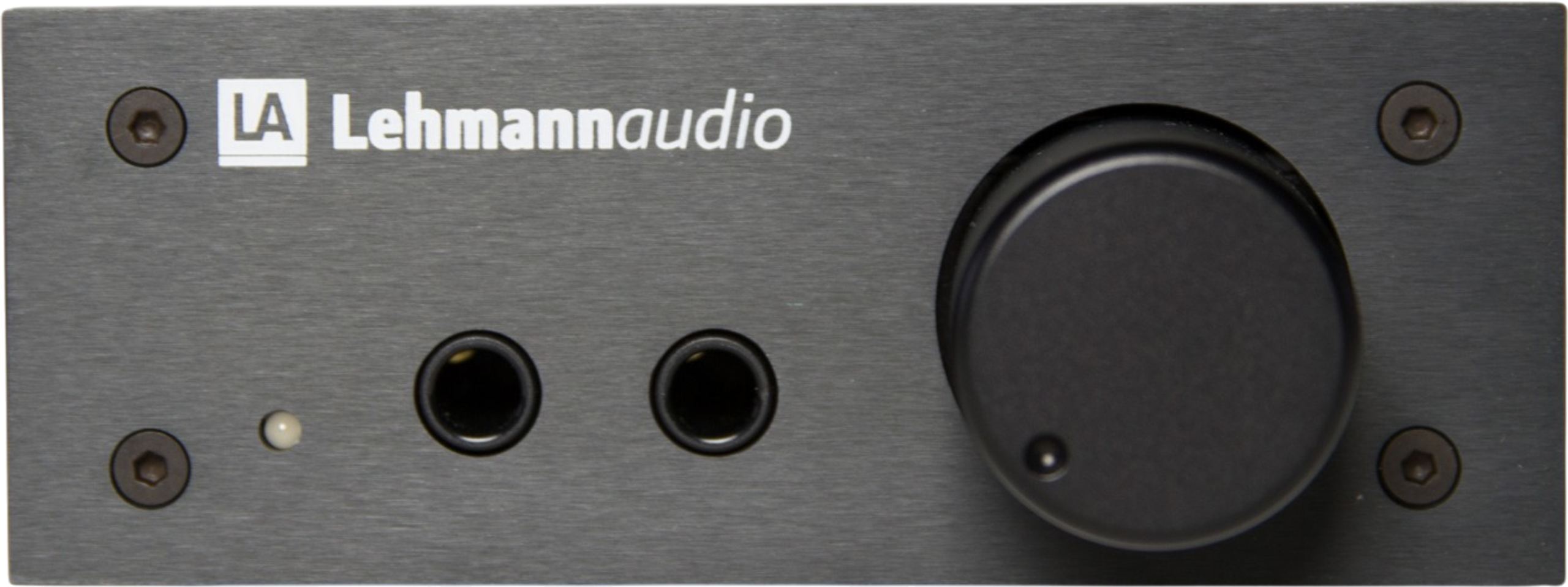

Na čelním panelu se nacházejí dva 6,35mm jacky vybavené konektory Neutrik se zlacenými kontakty. Oba výstupy fungují paralelně a mohou současně napájet dvoje sluchátka se stejnou impedancí bez znatelného zhoršení signálu. Levý výstup automaticky odpojí zadní linkový RCA výstup, když jsou do něj připojena sluchátka: užitečná funkce pro tiché přepínání mezi poslechem ve sluchátkách a na reprosoustavách.

S výkonem 400 mW při 60 Ω a 200 mW při 300 Ω je výstupní stupeň ve třídě A dimenzován pro napájení sluchátek s vysokou impedancí, jako jsou planární magnetické modely náročné na proud. Výstupní impedance je 5 Ω, což je dostatečně nízká hodnota, aby neovlivnila frekvenční odezvu většiny dynamických sluchátek.

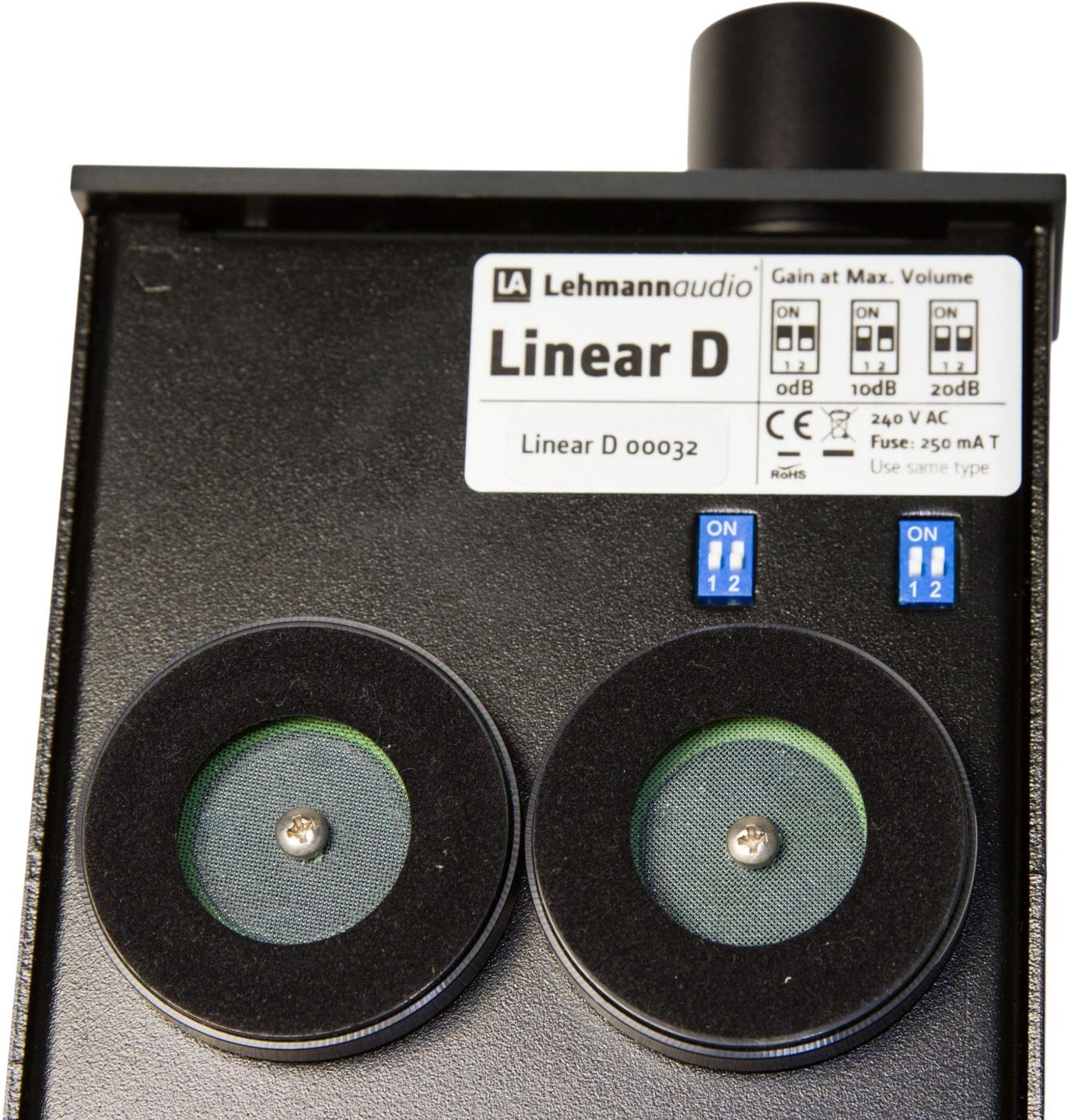

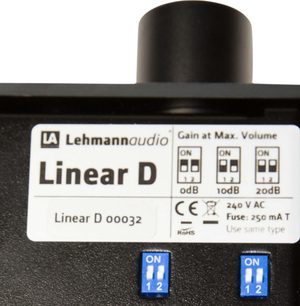

K dispozici jsou čtyři úrovně zisku (0 dB, 10 dB, 18 dB, 20 dB), nastavitelné pomocí mikrospínačů umístěných na spodní straně šasi. Toto umístění zabraňuje nechtěné manipulaci, ale zároveň vyžaduje zařízení otočit, pokud chcete nastavení změnit. Lehmann Audio měl dobrý nápad vytisknout pokyny k nastavení přímo na spodní stranu přístroje.

Mechanická izolace a konstrukce

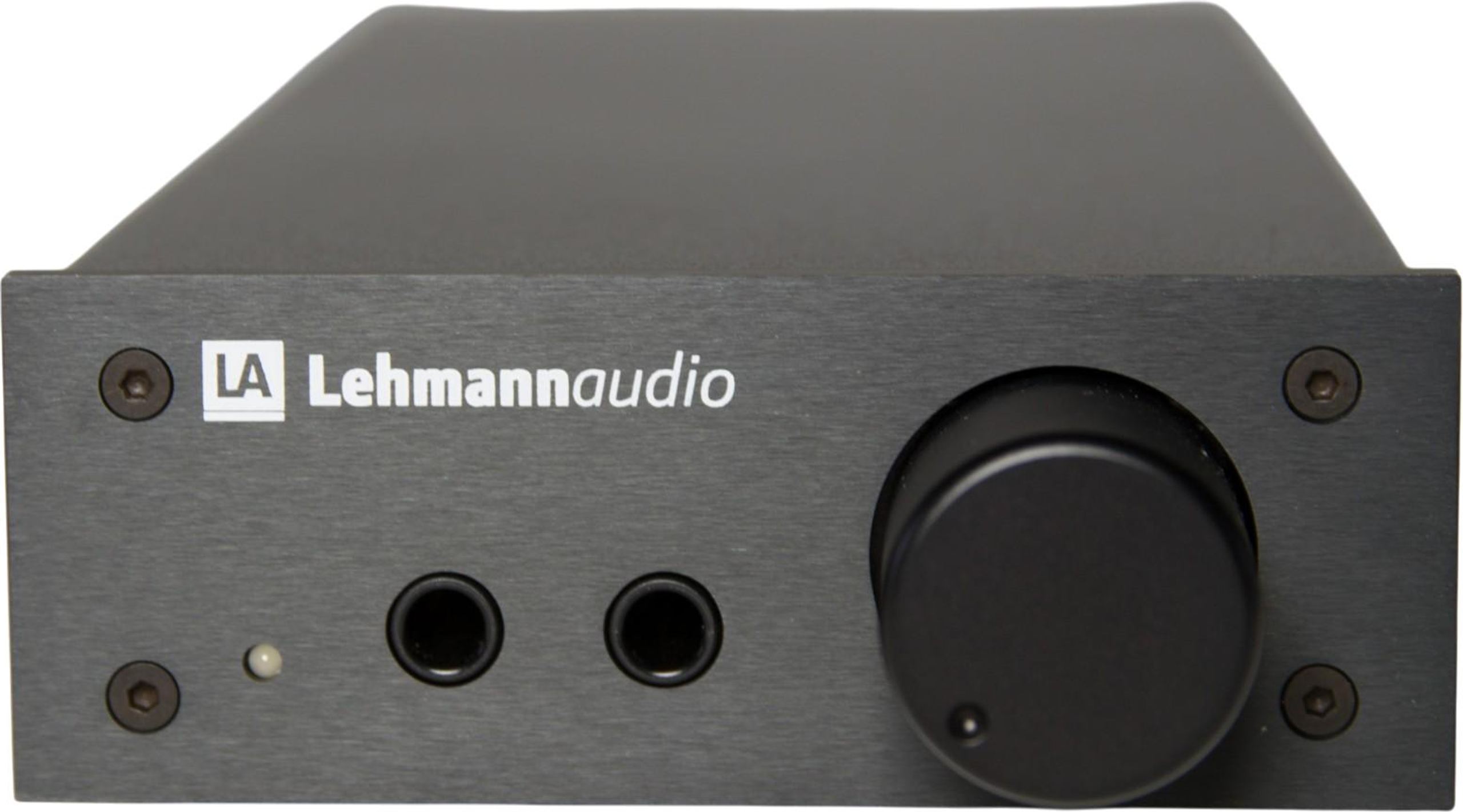

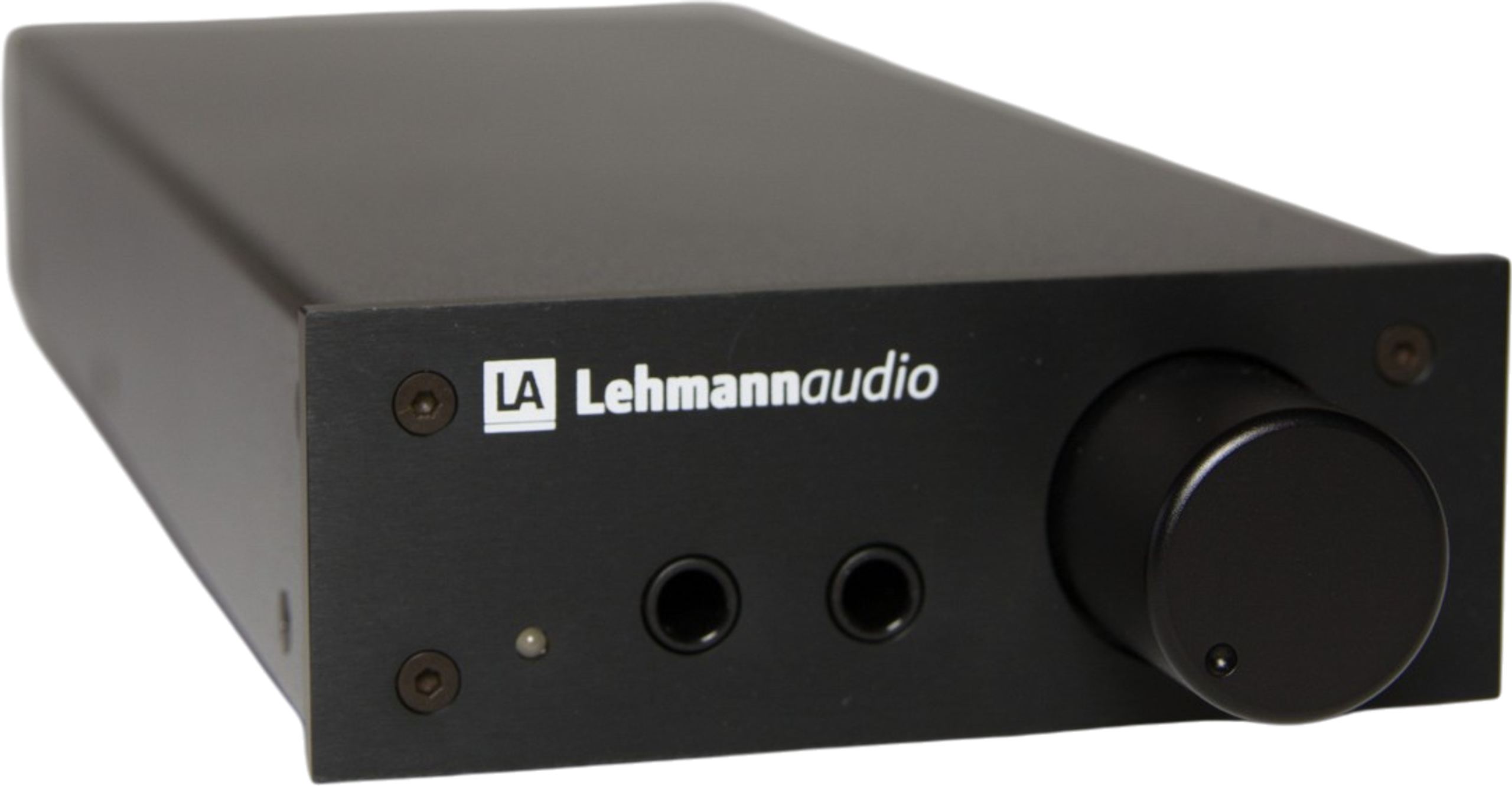

Hliníkové šasi má rozměry 11 × 28 × 5 cm a hmotnost přibližně 1,5 kg. Jeho čelní panel je střídmý: jediný ovladač hlasitosti, masivní a tlumený, a dva sluchátkové výstupy. Nic víc. K dispozici jsou tři provedení: černé, stříbrné a chromované.

Na spodní straně zařízení zajišťují mechanické oddělení tři absorpční nožky 3S (dříve SSC). Tyto nožky využívají systém zavěšení na strunách (String Suspension Concept), který vyvinul Manfred Diestertich, hlavní inženýr společnosti Audio Physic. Princip: mikrovibrace zachycené šasi jsou přeměňovány na teplo pomocí třídílného závěsného prvku s technickou textilií. Stejný typ technologie používají i reprosoustavy Audio Physic. U sluchátkového zesilovače se přínos týká především omezení nežádoucího mechanického hluku přenášeného z nábytku.

Co se mění oproti Linear D (první generace)

Pro majitele původního modelu Linear D není MKII jen jednoduché kosmetické osvěžení. Analogová deska je zásadně odlišná: Low-Z měď, kondenzátory Mundorf MLytic, kabeláž OFC. Absorpční nožky 3S nahrazují standardní nožky. Lehmann Audio navíc nabízí upgrade ze staré desky na novou i pro majitele předchozích modelů napříč všemi generacemi Linear, s volitelnou montáží nožek 3S.

Celkové harmonické zkreslení zůstává pod 0,001 % (při 6 mW / 300 Ω), odstup signálu od šumu přesahuje 100 dB při nulovém zisku a frekvenční rozsah sahá od 10 Hz do 35 kHz. Naměřené specifikace jsou srovnatelné, ale přínosy se projevují v oblasti mikrodynamiky a prostorového podání, tedy parametrů, které samotná hrubá čísla zachycují jen nedokonale.

Technické specifikace

Architektura

• Konstrukce ve třídě A
• Oboustranné plošné spoje s optimalizovaným vedením, měď vysoké čistoty
• Audiophile kondenzátory Mundorf MLytic
• Vnitřní kabeláž z vysoce výkonné OFC mědi

Výkon

• Výstupní výkon
  • 400 mW při 60 Ω
  • 200 mW při 300 Ω
• Frekvenční odezva: 10 Hz (± 0,3 dB) až 35 kHz (± 1 dB)
• Odstup signálu od šumu: více než 100 dB (zisk 0 dB)
• Celkové harmonické zkreslení (THD): méně než 0,001 % (6 mW / 300 Ω)
• Výstupní impedance: 5 Ω

Nastavení

• Nastavitelný zisk: 0 dB, 10 dB, 18 dB, 20 dB (přepínače umístěné pod šasi)

Digitální konverze

• Převodník ESS Sabre nejnovější generace
• Maximální rozlišení: až 24 bitů / 192 kHz
• Přesná a přirozená reprodukce, blízká analogovému charakteru
• Správa zdrojů: automatická detekce s prioritou analogového vstupu

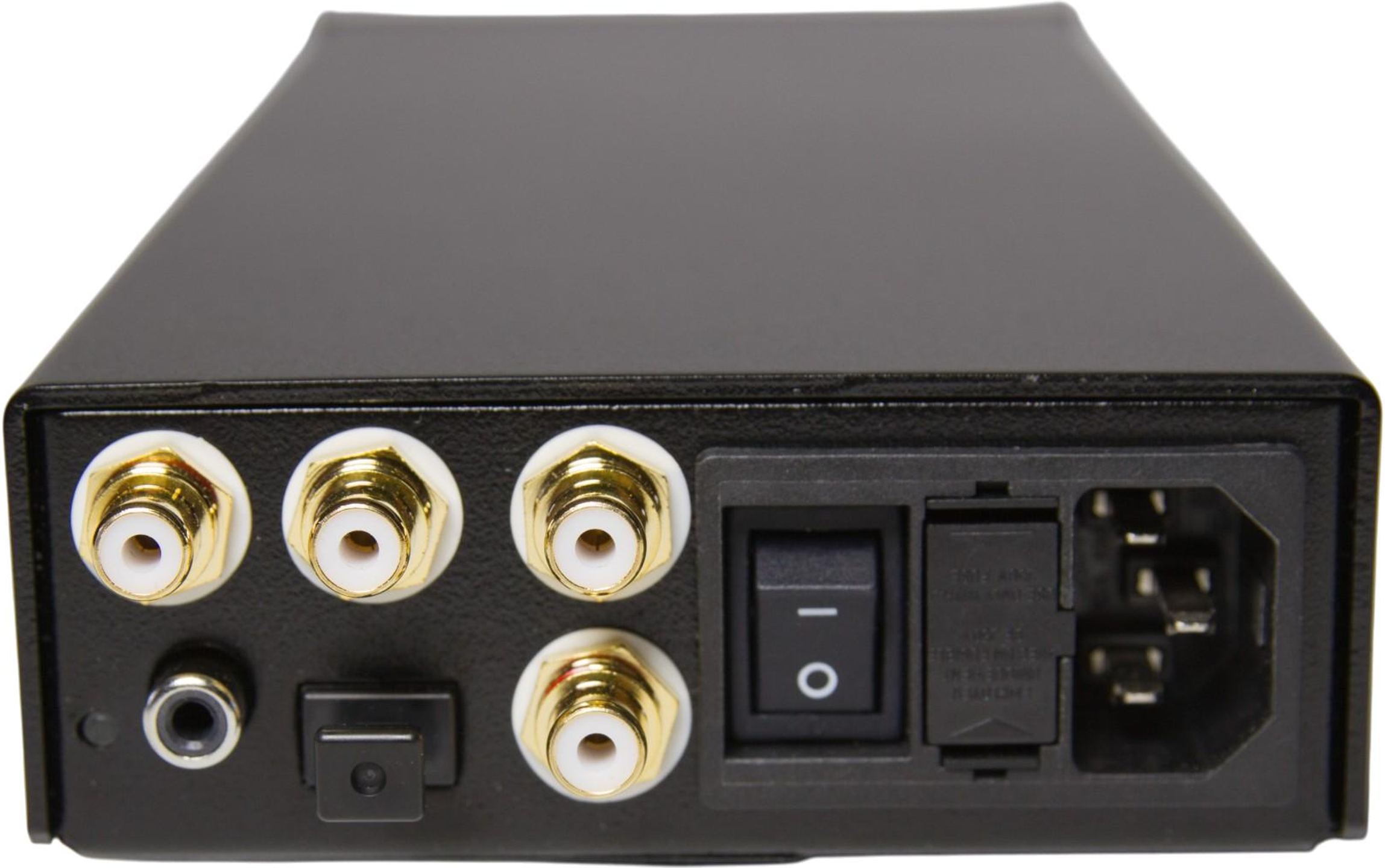

Konektivita

• Vstupy
  • 1 analogový stereo vstup (RCA)
  • 1 digitální koaxiální vstup (SPDIF)
  • 1 digitální optický vstup (Toslink)
• Výstupy
  • 2 výstupy jack 6,35 mm (konektory Neutrik, pozlacené kontakty)
  • 1 výstup pre-out (RCA) pro aktivní reprosoustavy nebo výkonový zesilovač

Mechanická izolace

• Integrované nožky SSC (String Suspension Concept) pro účinné omezení vibrací

Obecné vlastnosti

• Rozměry: 11 x 28 x 5 cm
• Hmotnost: přibližně 1,5 kg
• Spotřeba: přibližně 15 W
• Dostupná provedení: černá, stříbrná, chrom

Vylepšení oproti předchozí verzi

• Plošný spoj: oboustranný z mědi vysoké čistoty (oproti standardnímu u V1)
• Kondenzátory: Mundorf MLytic (oproti standardním audiophile u V1)
• Vnitřní kabeláž: vysoce výkonná OFC měď (oproti standardní u V1)
• Izolace: nožky SSC součástí balení (oproti standardním nožkám u V1)
• Zvuková reprodukce: detailnější, s lepší mikrodynamikou
