Van den Hul The Wave RCA 1,5m
Představení
Připojit gramofon k zesilovači, vést koaxiální tok S/PDIF nebo přenášet kompozitní videosignál: tři použití pro jediné propojení. Van den Hul postavil The Wave na impedanci 75 ohmů a středovém vodiči ze stříbřeného mědi, vycházejícím z know-how v oblasti materiálů zdokonalovaného více než dvacet pět let. Zbytek se odehrává v detailech jeho koaxiální konstrukce.
Plné středové jádro ze stříbřené mědi
Uprostřed je plný vodič o průměru 0,9 milimetru, tedy ekvivalent AWG 19. Použitá měď je OFC (bezkyslíkatá měď) s párovanými krystaly, pokrytá hustou vrstvou stříbra. Toto pokovení není kosmetické: při vysokých frekvencích proud teče hlavně po povrchu vodiče vlivem skin efektu a stříbro, které je lepším vodičem než měď, pak přebírá vedení v této vnější vrstvě. Jádro je obklopeno dielektrikem z pěnového polyetylenu, jehož vzduchové kapsy snižují kapacitu kabelu na 57 pikofaradů na metr. Nízká kapacita omezuje útlum výšek na výstupu zdroje. Pokud jde o odpor vodiče, 2,7 ohmu na 100 metrů, ten zůstává na propojení o délce 0,80 metru zanedbatelný.
Trojité stínění proti rušení
Stínění tvoří dva oplety ze stříbřené OFC mědi, jeden z 96 vláken, druhý ze 112, oddělené tenkou kovovou fólií. Van den Hul popisuje celek jako trojité stínění: oba oplety a mezilehlá fólie tvoří tři po sobě jdoucí vrstvy. Logika vychází z dvojí role, kterou stínění koaxiálního kabelu často plní, aniž by se na to myslelo. Slouží zároveň jako zpětný vodič pro signál i jako bariéra proti vnějšímu rušení, ať už jde o rádiové frekvence nebo magnetické pole blízkého napájecího zdroje. Rozdělením těchto funkcí do několika vrstev chce značka dosáhnout lepšího potlačení šumu bez zhoršení linearity vedení. Oplety používají stejnou stříbřenou měď jako středové jádro kvůli elektrické konzistenci.
Jeden a tentýž kabel pro audio i video
Charakteristická impedance 75 ohmů je referenční hodnota pro kompozitní video, anténní a televizní propojení a digitální audio S/PDIF po koaxiálu. The Wave pokrývá tato použití stejně jako analogové audio propojení na linkové úrovni, například mezi CD přehrávačem a zesilovačem.
Je však třeba uvést jednu nuanci. U analogového audia je vlnová délka signálu v porovnání s délkou kabelu obrovská a přizpůsobení impedance nemá takový vliv, jak se mu někdy přisuzuje: hlavní roli hrají především kapacita a stínění. Právě u digitálního S/PDIF a videa, kde frekvence stoupají a odrazy signálu jsou reálné, má přesně kontrolovaná impedance 75 ohmů plný význam. The Wave tak zůstává konzistentní pro všechny tyto typy zapojení, s výraznější technickou výhodou na digitální a video straně.
Plášť Hulliflex a přístup GreenCare
Vnější plášť z materiálu Hulliflex v zelené barvě má průměr 7,3 milimetru. Tento vlastní materiál bez halogenů odolává chemickému namáhání a vykazuje dielektrickou pevnost nejméně 300 Vrms. Van den Hul jej vyvinul před čtvrt stoletím při opuštění halogenovaných sloučenin: jde o výchozí bod jeho programu GreenCare, jehož dvacáté páté výročí The Wave připomíná. Všechny materiály kabelu se drží této linie, bez halogenů od začátku do konce. Výroba probíhá v Evropské unii.
RCA konektory osazené ve výrobě

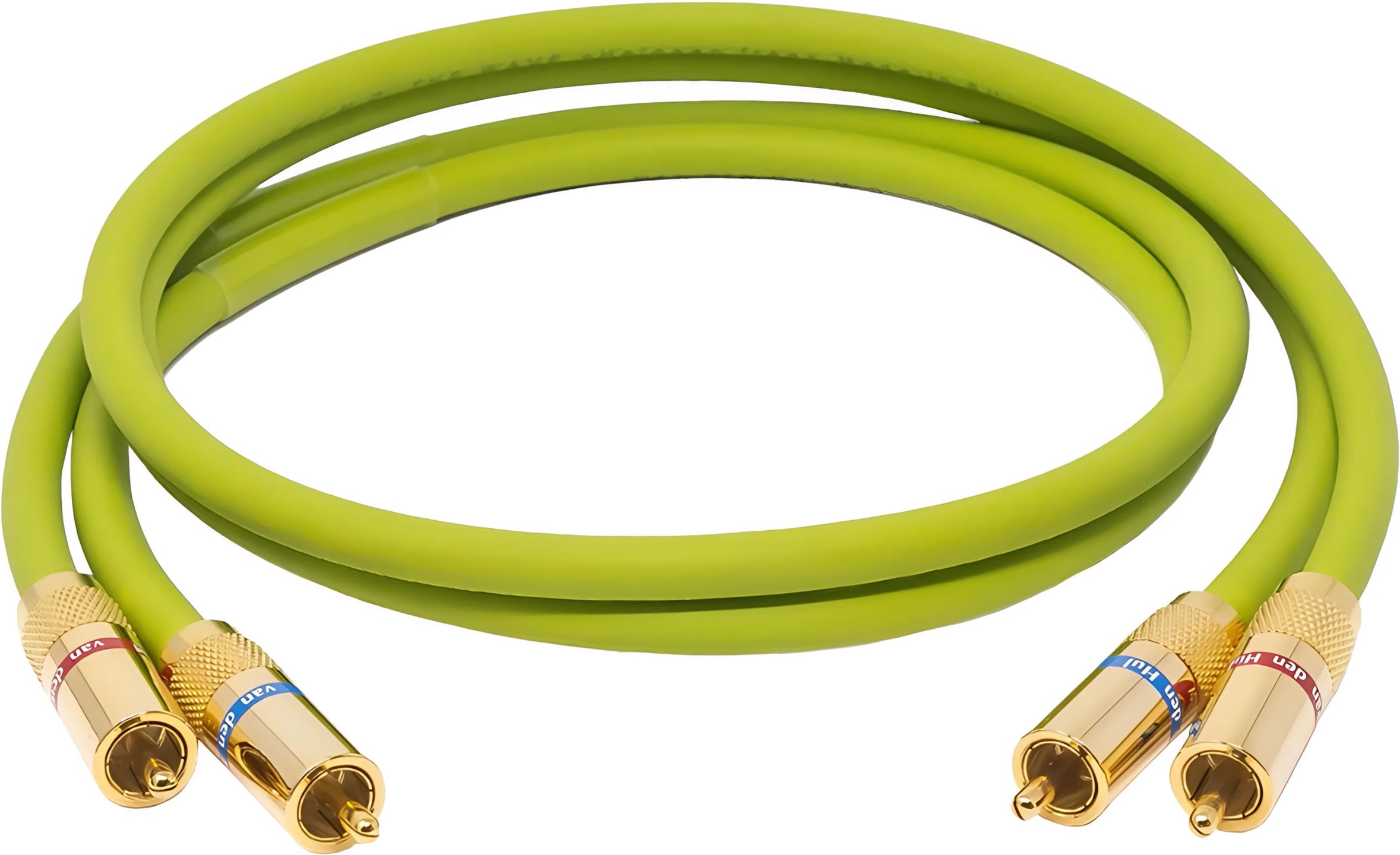

Kabel je zakončen pozlacenými RCA konektory typu Cinch C-7.3, osazenými ve výrobě. Stereo pár jich obsahuje čtyři, dva na každý kabel. Zlacení chrání kontakt před oxidací a dlouhodobě zachovává kvalitu spojení. Délka 0,80 metru míří na konfigurace, kde jsou zdroj a zesilovač umístěny na stejném nábytku nebo v malé vzdálenosti od sebe: síťový přehrávač, CD přehrávač nebo převodník položené poblíž zesilovače. Pro propojení se vzdáleným subwooferem bude tato délka často příliš krátká.
Technické характеристики
Typ kabelu
- Analogový nesymetrický propojovací koaxiální kabel
- Univerzální AV použití: linkový audio signál, video, anténa a TV, digitální audio S / PDIF
- Charakteristická impedance: 75 Ω
- Program GreenCare, bezhalogenové materiály
Vodič
- Plné jádro z vysoce čisté bezkyslíkaté mědi (OFC), párovaný krystal
- Husté stříbrné pokovení
- Průměr středového jádra: 0,9 mm, ekvivalent AWG 19
- Dielektrická izolace z pěnového polyethylenu
Stínění
- Dvojité stínění
- Dva oplety z postříbřených OFC drátků: 96 drátků a 112 drátků
- Jemná mezivrstva kovové fólie oddělující oba oplety
Plášť
- Zelený plášť HULLIFLEX
- Vnější průměr: 7,3 mm
- Dielektrická pevnost: minimálně 300 Vrms
- Ekologicky šetrné, bezhalogenové materiály
Elektrické údaje
- Odpor jádra: 0,027 Ω / m, tedy 2,7 Ω / 100 m
- Odpor stínění: 0,0055 Ω / m, tedy 0,55 Ω / 100 m
- Kapacita: 57 pF / m
- Charakteristická impedance: 75 Ω
Konektivita
- Verze RCA, typ Cinch C-7.3
- Stereo pár osazený 4 pozlacenými nesymetrickými RCA konektory, dva na kabel
- Konektory montované ve výrobě
Často kladené otázky
Vyžaduje The Wave období zahoření?
Kabel nemá měřitelné elektrické zahoření v tom smyslu, v jakém se o něm mluví u reprosoustavy nebo gramofonové přenosky. Změny někdy uváděné v prvních hodinách souvisejí spíše se zvykáním si na poslech než s vývojem vodiče. The Wave můžete používat hned po připojení, aniž byste se obávali, že něco přeskočíte. Dbejte především na čistý a pevný kontakt na straně konektorů, který má na výsledek větší vliv než jakákoli doba provozu.
V čem se The Wave liší od The Name ve stejné řadě?
The Name je základní propojení značky: plný stříbřený OFC vodič, dvojité stínění, RCA konektory. The Wave z tohoto základu vychází a přidává další vrstvu stínění i OFC měď s párovanými krystaly pro středové jádro. Oba sdílejí impedanci 75 ohmů a podobný vnější průměr. Rozdíl spočívá v důslednosti stínění a kvalitě středového vodiče. The Name zůstává vstupní volbou v rámci řady.
Lze jej použít k připojení gramofonu?
Vše záleží na místě v řetězci. Mezi phono předzesilovačem a zesilovačem je signál už na linkové úrovni a The Wave se hodí bez výhrad. Na přímém výstupu z gramofonu je phono signál velmi slabý a gramofon navíc vyžaduje samostatný zemnicí vodič: protože The Wave je koaxiál se dvěma RCA konektory, tuto oddělenou zem nevede. V tomto úseku zůstává vhodnější specializovaný phono kabel vybavený zemnicím propojením.
Hodí se The Wave k subwooferu?
Z hlediska signálu ano: výstup LFE zesilovače domácího kina je RCA propojení na linkové úrovni, které The Wave bez potíží zvládne. Omezení je spíše praktické než elektrické. Při délce 0,80 metru kabel předpokládá subwoofer umístěný velmi blízko zesilovače, což bývá zřídka, protože subwoofer se často staví stranou, do rohu nebo ke stěně. Pro tuto potřebu je vhodnější delší verze stejného modelu, aby propojení nebylo napnuté.
Projde digitální signál stejně dobře jako přes specializovaný kabel S/PDIF?
Ano, protože rozhodující veličinou je zde impedance a The Wave drží 75 ohmů požadovaných koaxiálním standardem S/PDIF. Specializovaný kabel S/PDIF není ve skutečnosti nic jiného než 75ohmový koaxiál zakončený RCA konektory, tedy specifikace, kterou The Wave splňuje. Digitální přenos zůstává binární: buď tok projde neporušený, nebo se objeví chyby. Kabel se správnou impedancí a dobrým stíněním dává při domácích délkách všechny předpoklady pro bezproblémový přenos.
- Ekologický poplatek je zahrnut v prodejní ceně.
- Kód výrobce: B61BA015
