Vogel's TVM 5445 černý

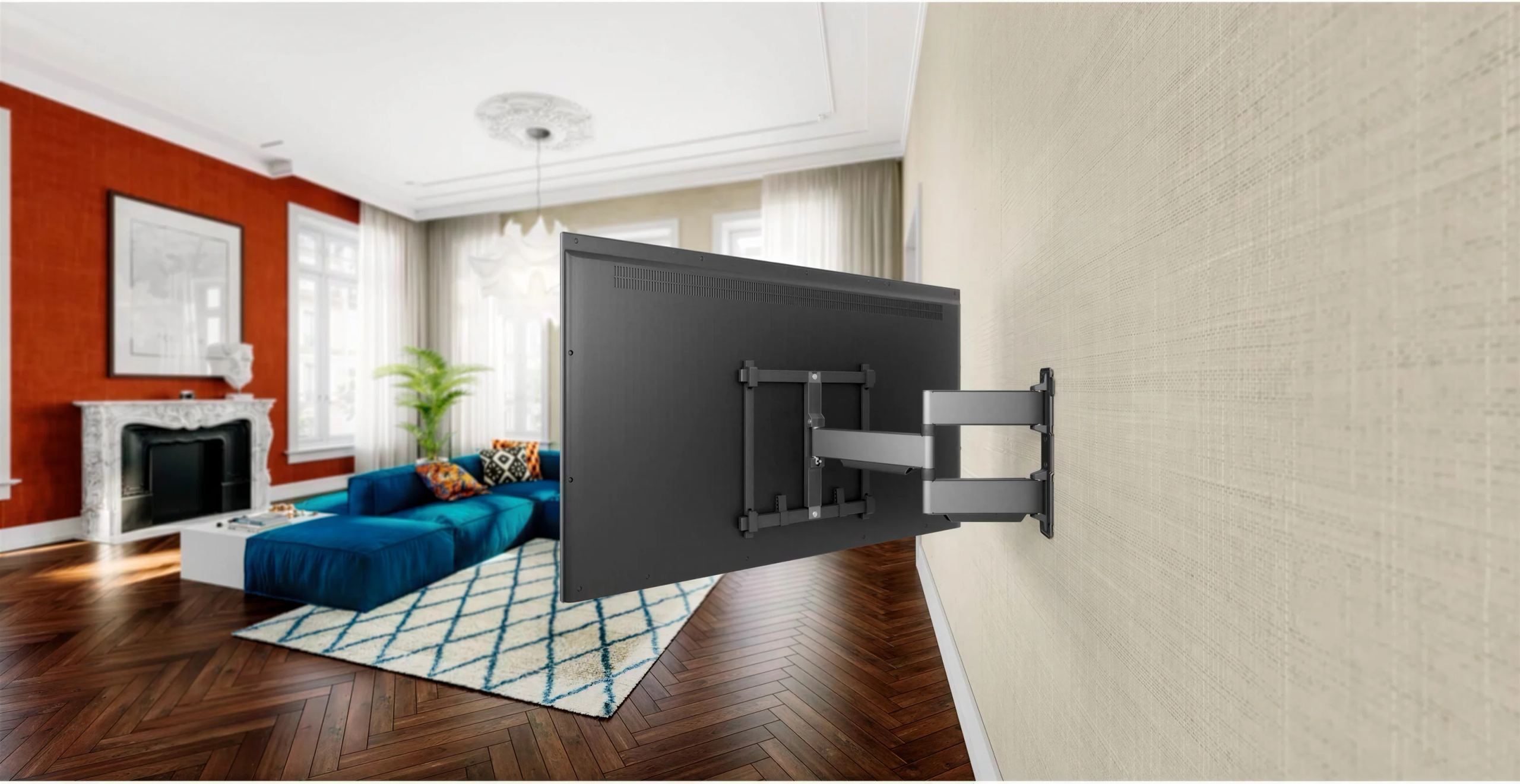

Televizor upevněný na stěně uvolní místo a odlehčí obývacímu pokoji, často ale zůstává nehybně natočený k pohovce. Tento dvouramenný držák od Vogel’s drží obrazovku v zasunuté poloze 4 cm od stěny, poté ji vysune až na 56 cm a natočí o 90° na každou stranu podle uspořádání místnosti. Je určen pro televizory s úhlopříčkou 32 až 65 palců a hmotností do 35 kg a kabely jsou vedeny uvnitř ramen.

V zasunuté poloze plochý, podle potřeby pohyblivý držák

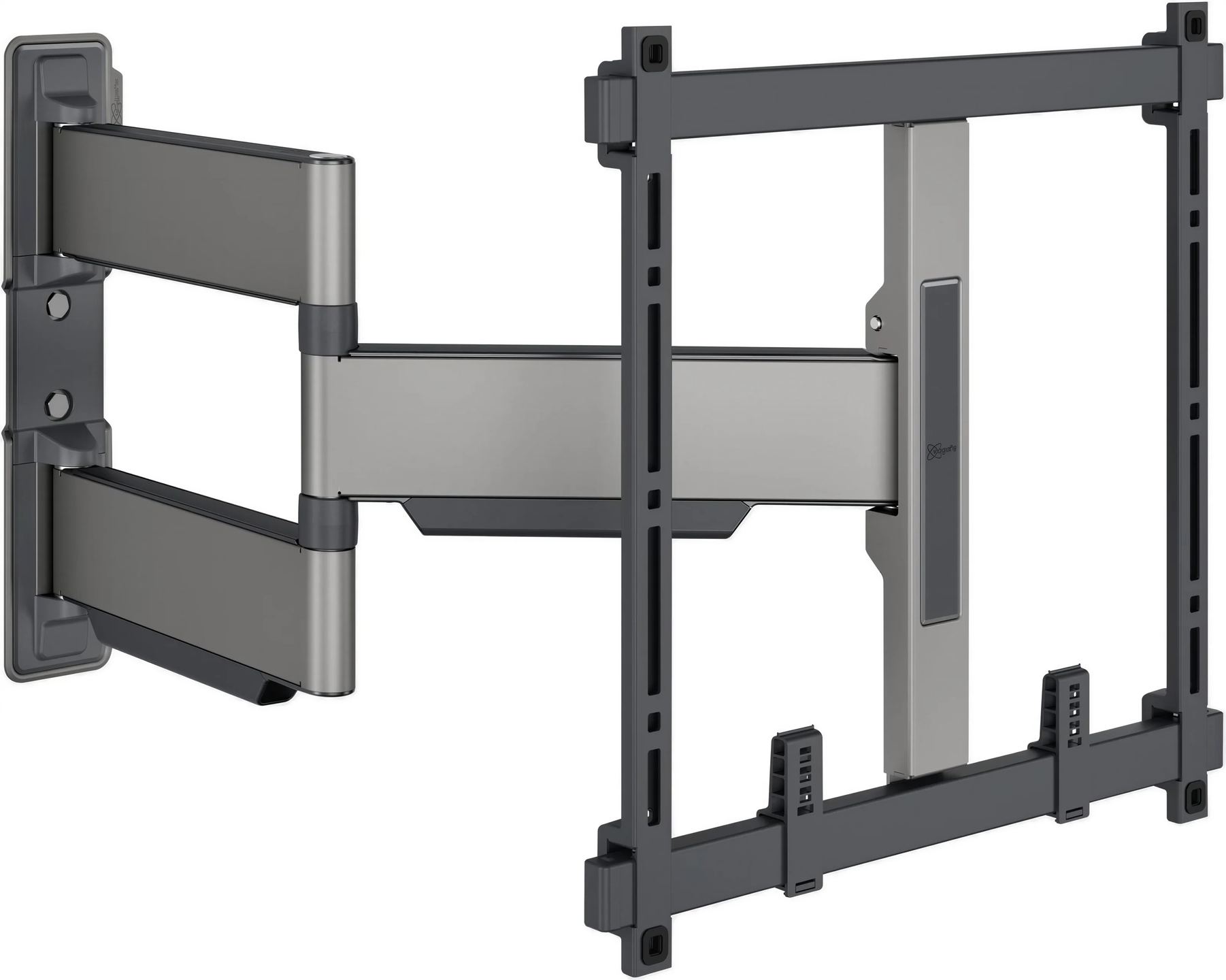

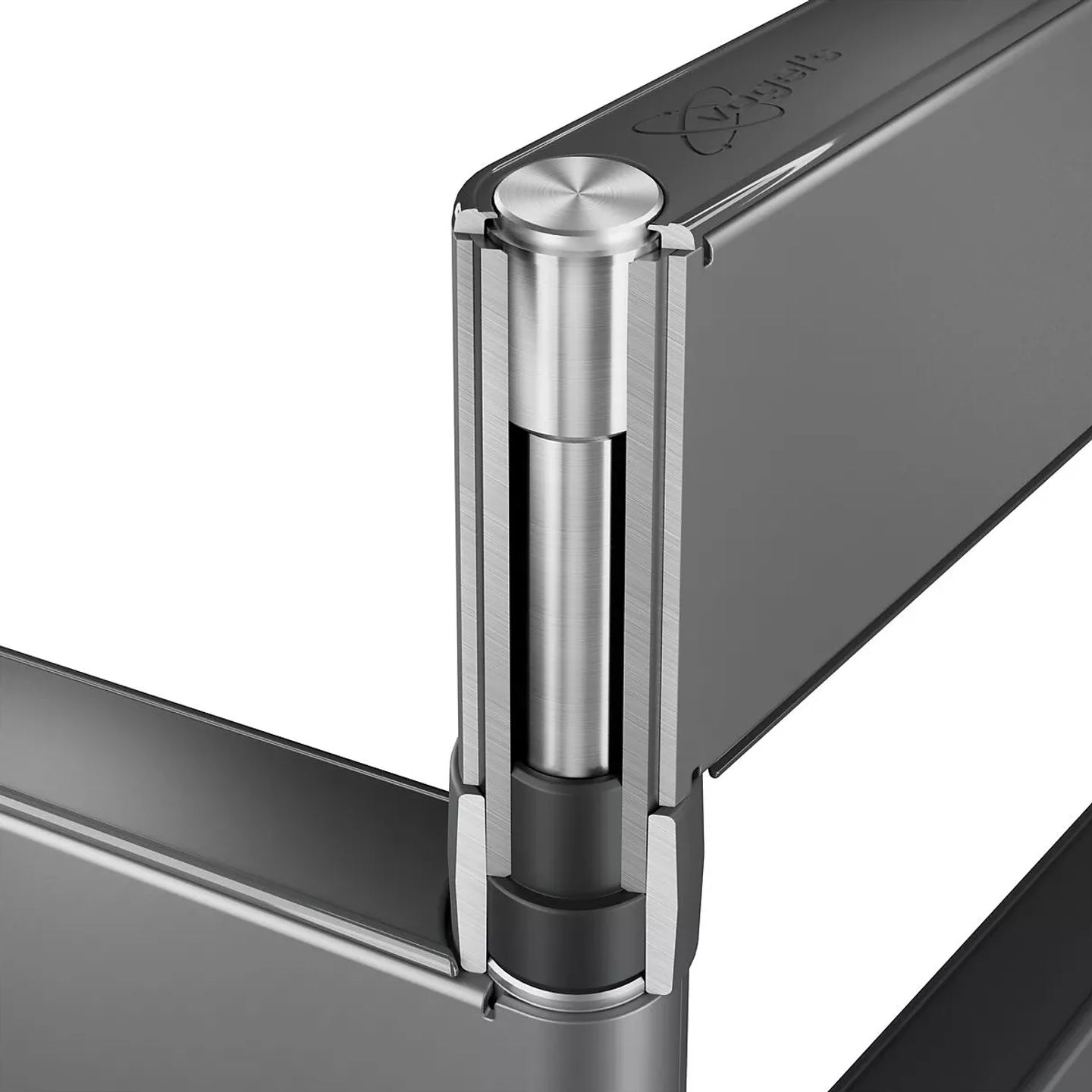

TVM 5445 patří do řady ELITE Full-Motion+, nejtenčí otočné řady v katalogu Vogel’s. Ve složeném stavu ponechává mezi zadní stranou televizoru a stěnou pouze 4 cm, což je hodnota blízká pevnému držáku a hodí se pro velmi tenké obrazovky OLED a LCD, jejichž siluetu chcete zachovat těsně u stěny. Po rozložení jeho dvě ramena o délce 56 cm a tři klouby vysunou obrazovku přibližně 56 cm od stěny a natočí ji až o 90° doleva i doprava, tedy v celkovém rozsahu 180°. Pohyb OneFinger využívá ložiska s povrchovou úpravou a přesné ocelové čepy: k otočení obrazovky směrem k jídelnímu stolu nebo čtecímu koutku stačí jeden prst, aniž byste namáhali panel nebo rám.

Bez naklápění, záměrná volba Vogel’s

Držák nelze naklápět dolů ani nahoru. Vogel’s tuto funkci odstranil, aby omezil namáhání tenkých a křehkých panelů, které špatně snášejí manipulaci za okraj při změně úhlu. Má to však skutečnou nevýhodu: obrazovku nebude možné naklopit a vyrovnat tak její vysoké umístění, například nad krbem, proto je vhodnější ji upevnit tak, aby byl střed obrazu ve výšce očí sedícího diváka.

Místo toho systém 2D Leveling umožňuje po zavěšení televizoru upravit jeho vodorovné i svislé vyrovnání. Mírně posunutý otvor nebo trochu nerovnou stěnu tak lze kompenzovat bez demontáže obrazovky a dalšího vrtání.

Kompatibilita VESA a rozměry televizorů

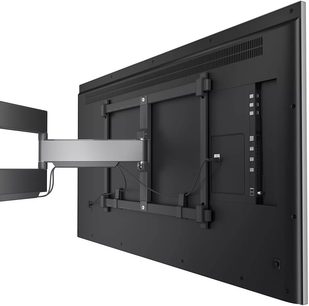

Standard VESA určuje rozteč čtyř závitových otvorů na zadní straně televizoru, vyjádřenou v milimetrech (šířka × výška). TVM 5445 podporuje rozteče od 100 × 100 do 400 × 400 mm včetně mezilehlých formátů 200 × 200, 300 × 200, 300 × 300, 400 × 200 a 400 × 300 mm. Jeho část pro uchycení televizoru pokrývá oblast o maximální šířce 460 mm a výšce 425 mm, což určuje hranici pro upevňovací otvory.

Povolené zatížení 35 kg zahrnuje většinu současných televizorů s úhlopříčkou 55 a 65 palců. Pro větší nebo těžší obrazovky nabízí stejná řada modely TVM 5645 (40 až 77 palců, 45 kg, ramena o délce 65 cm) a TVM 5845 (55 až 100 palců, 55 kg, ramena o délce 74 cm) se stejnými funkcemi.

Kabely uklizené i uvnitř ramen

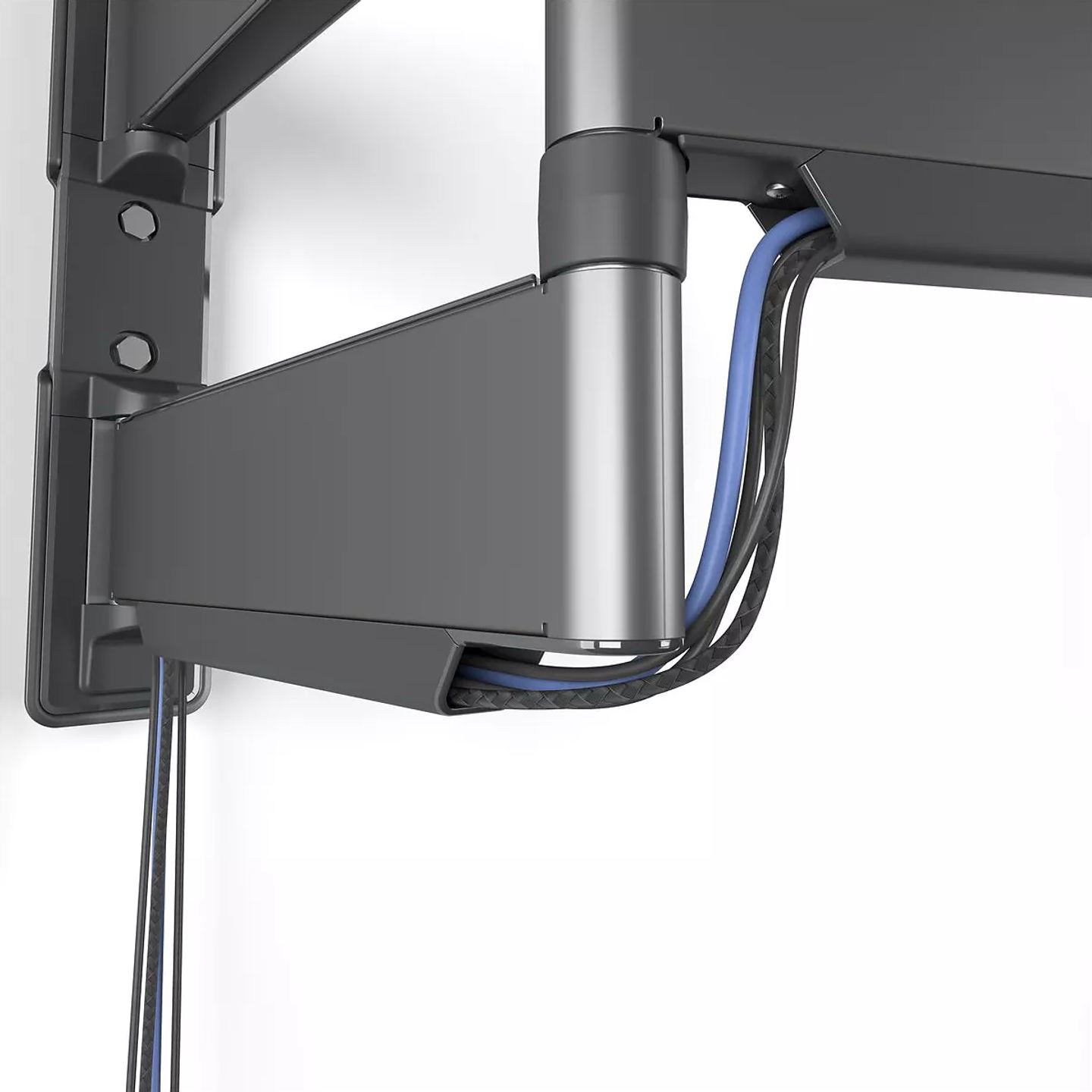

Cable Inlay System (CIS) vede kabely HDMI a napájecí kabely uvnitř ramen, zatímco kabelové příchytky sdružují vodiče na zadní straně televizoru. Krytky pak zakrývají šrouby a klouby, takže při pohledu na natočenou obrazovku z boku vidíte úhledné rameno namísto svazku kabelů. Je pouze nutné ponechat kabelům dostatečnou vůli, aby umožňovaly úplné vysunutí.

Mezi držákem a zásuvkami lze svislé vedení po stěně zakrýt kabelovou lištou TVA 7000, nabízenou v černé (6870000) nebo bílé (6870001) barvě. Vogel’s nabízí také držák soundbaru SOUND 3550 (8153550) a držák multimediálního přehrávače TVA 6400 (6864000), které umožňují soustředit zbytek sestavy kolem obrazovky.

Montáž s vedením od vrtání po konečné nastavení

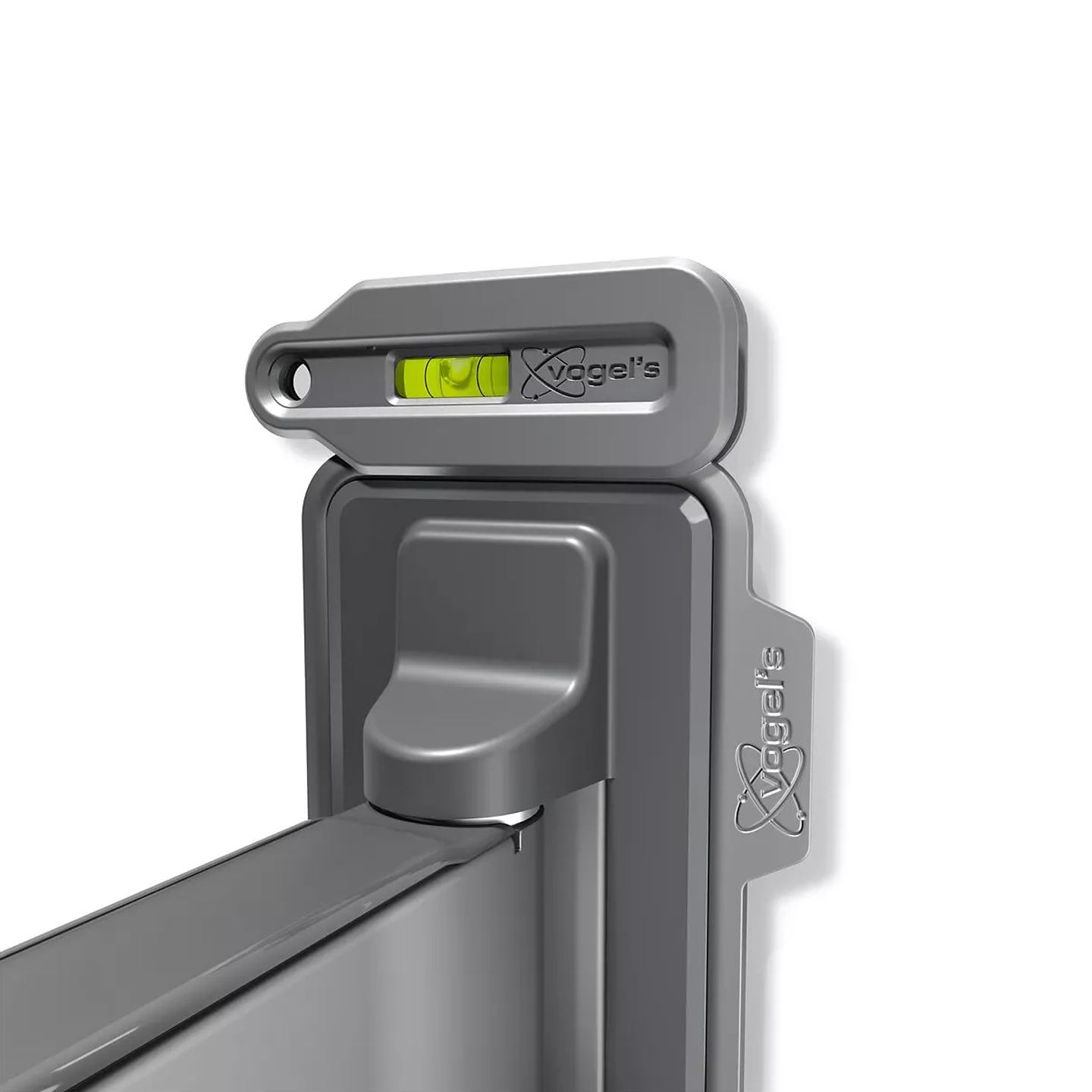

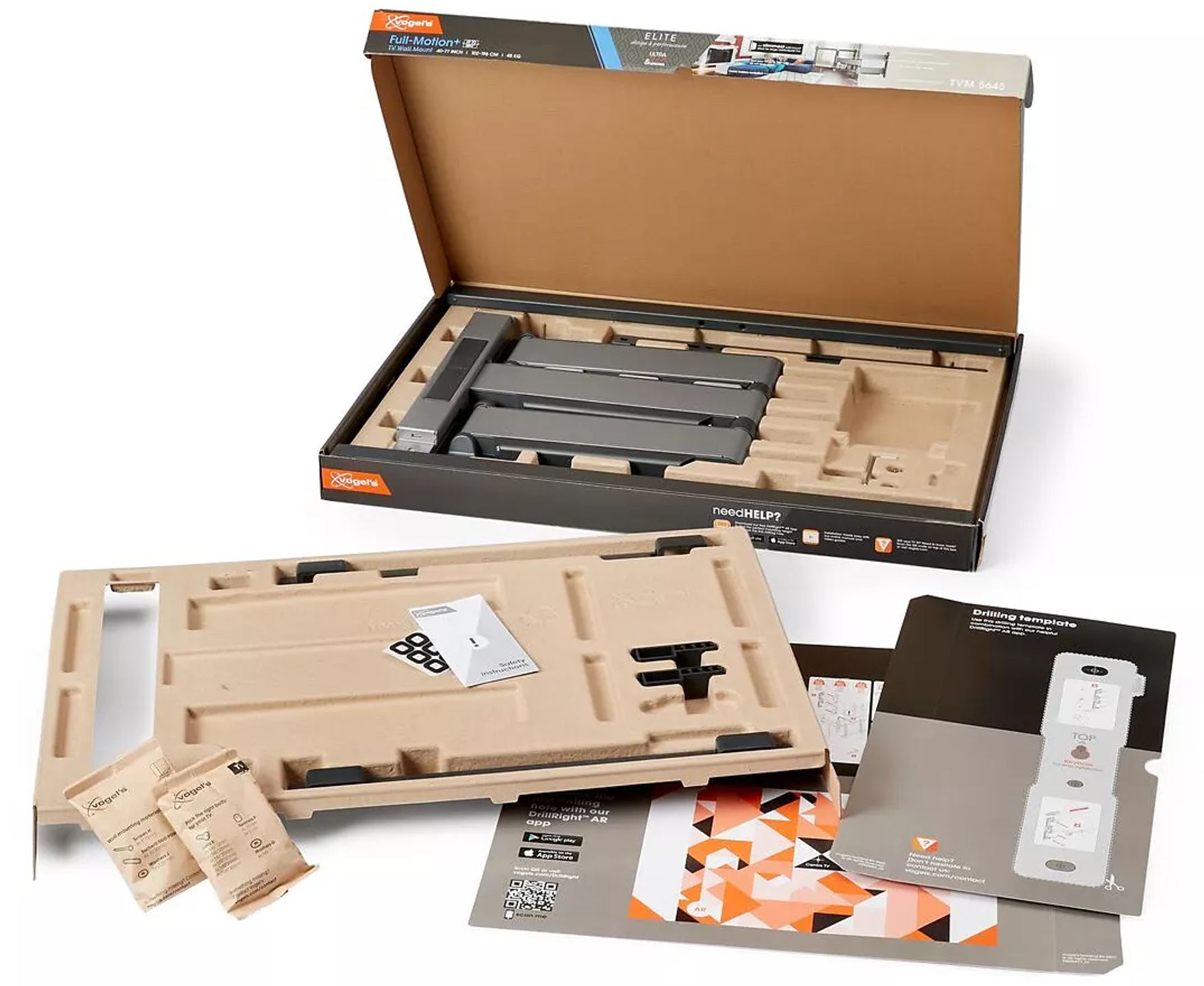

Balení obsahuje držák, sadu pro montáž na stěnu s hmoždinkami fischer DuoPower, sadu pro upevnění televizoru, vodováhu, vrtací šablonu a stručný instalační návod. Bezplatná aplikace DrillRight pro iOS a Android slouží jako vodováha a pomocí fotoaparátu telefonu pomáhá označit první otvor na správném místě. Měkké podložky chrání zadní stranu televizoru při zavěšování na držák.

Pro příčku na nosné konstrukci nabízí Vogel’s adaptér TVA 6950 (6869500). Každý držák této řady má certifikaci TÜV a je testován až na trojnásobek svého maximálního zatížení, tedy u tohoto modelu na více než 100 kg.

Ocel, recyklovatelnost a záruka 15 let

TVM 5445 se skládá z o něco více než 5 kg oceli a 360 g plastů a je 100% recyklovatelný. Má environmentální prohlášení o produktu (EPD), standardizovaný dokument, který vyčísluje dopad výrobku během celého jeho životního cyklu: v jeho případě 18,9 kg ekvivalentu CO₂. Vogel’s na něj poskytuje záruku 15 let.

Technické specifikace

Řada a kompatibilita

• Řada: Vogel’s ELITE, série TVM 5440, otočný TV držák ELITE Full-Motion+.
• Typ: otočný nástěnný TV držák se dvěma rameny.
• Úhlopříčka obrazovky: od 81 do 165 cm.
• Maximální nosnost: 35 kg.
• Podporované rozteče VESA: 100 × 100, 100 × 200, 200 × 100, 200 × 200, 200 × 300, 300 × 200, 300 × 300, 400 × 200, 400 × 300, 400 × 400 mm (maximum).
• Univerzální rozhraní pro TV:
  • Maximální výška: 425 mm.
  • Maximální šířka: 460 mm.

Natáčení a nastavení

• Natáčení: celkem až 180°, tedy až 90° doleva a 90° doprava.
• Počet kloubů (otočných bodů): 3.
• Pohyb OneFinger: otáčení obrazovky jedním prstem.
• Vyrovnání 2D Leveling: horizontální a vertikální nastavení po instalaci.
• Naklápění: ne, podle Vogel’s je tato funkce záměrně vynechána.

Vedení kabelů a ochrana

• Vedení kabelů:
  • Systém vedení kabelů Cable Inlay System (CIS) integrovaný do ramen.
  • Kabelové příchytky na zadní straně televizoru.
  • Krycí lišty.
• Ochrana televizoru: měkké podložky na jeho zadní straně.

Dodávané příslušenství a pomoc při instalaci

• Obsah balení: nástěnný držák, sada pro montáž na stěnu s hmoždinkami fischer DuoPower, sada pro montáž TV, vodováha, stručný instalační průvodce, vrtací šablona.
• Pomoc při instalaci:
  • Aplikace DrillRight pro iOS a Android s vodováhou.

Příslušenství nabízené společností Vogel’s

• TVA 7000, kryt kabelů TV:
  • Černý: katalogové číslo 6870000.
  • Bílý: katalogové číslo 6870001.
• TVA 6950, adaptér pro nosnou konstrukci: katalogové číslo 6869500.
• SOUND 3550, držák pro soundbar: katalogové číslo 8153550.
• TVA 6400, držák pro multimediální přehrávač: katalogové číslo 6864000.

Certifikace, životní prostředí a záruka

• Certifikace: TÜV, EPD.
• Odolnost: testováno až na trojnásobek maximálního zatížení.
• Recyklovatelnost: výrobek deklarován jako 100% recyklovatelný.
• Uhlíková stopa: 18,9 kg ekvivalentu CO₂.
• Záruka: 15 let.

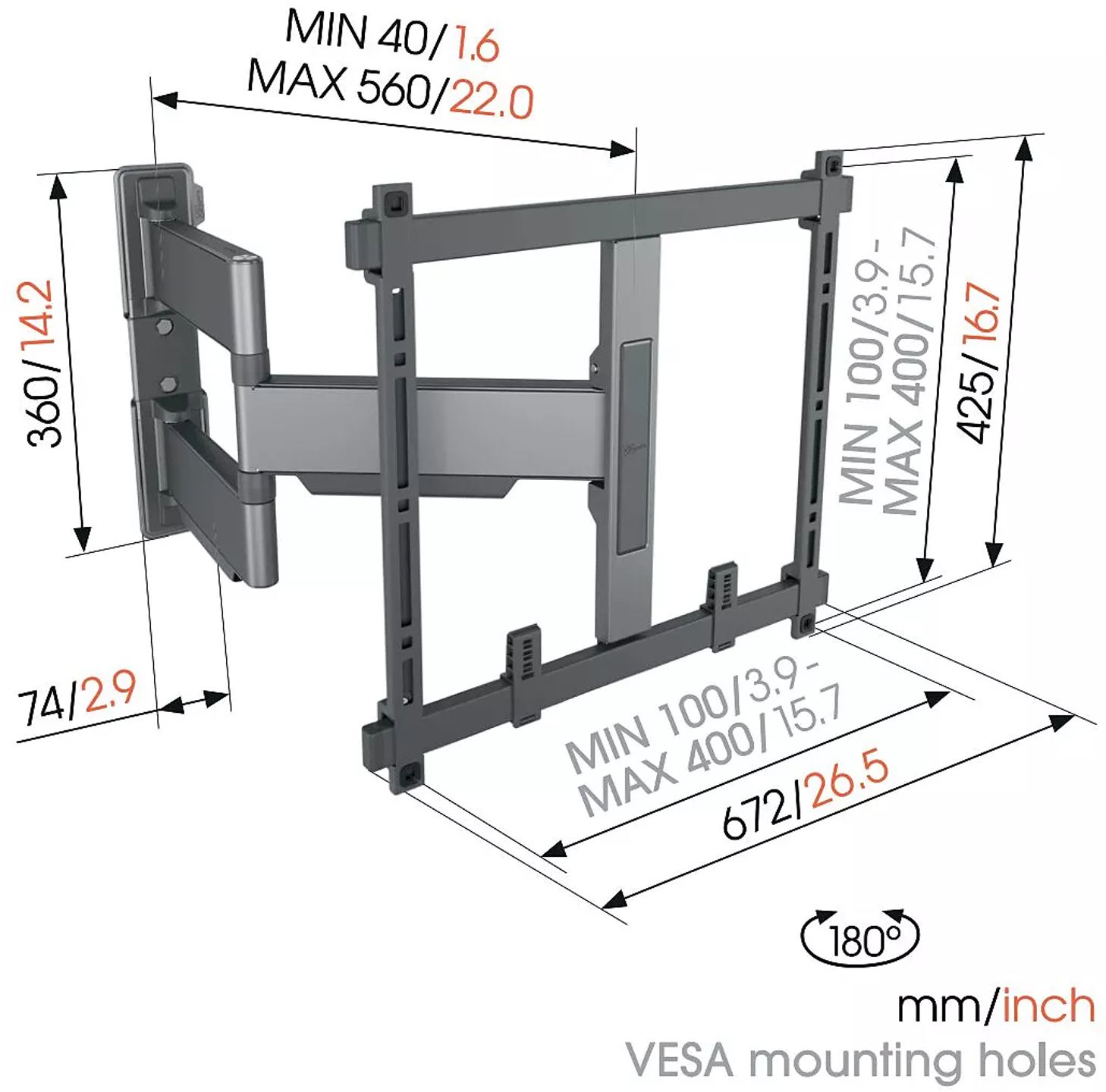

Rozměry a materiály

• Délka ramen: 56 cm.
• Vzdálenost od stěny:
  • Minimální: 40 mm.
  • Maximální: 562 mm
• Výška nástěnné desky podle výkresu výrobce: 360 mm.
• Materiály podle ekologického listu série TVM 5440:
  • Ocel: 5017 g.
  • Plasty: 360 g.
