Audioquest Evergreen RCA 5m

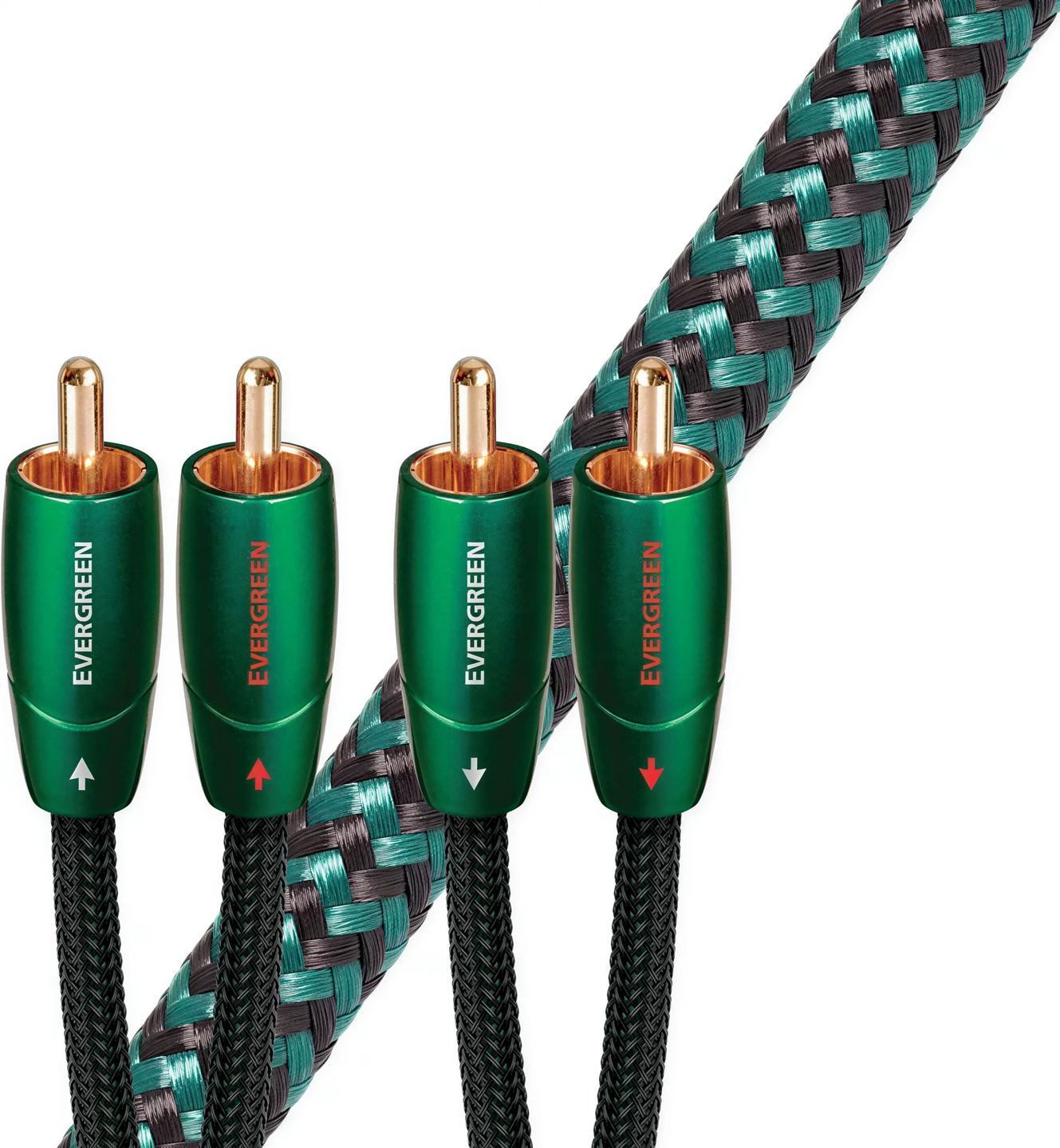

Kabel AudioQuest Evergreen RCA používá vyváženou dvojitě asymetrickou geometrii a vodiče z masivního dlouhozrnného mědi (LGC). Je součástí série Bridges & Falls, jejíž název je inspirován mostem Evergreen spojujícím Seattle s Bellevue. Kabel je vybaven studenými svorkami a systémem odrušení pomocí kovové vrstvy. Jeho vnější opletení je vyrobeno z černého a zeleného copu, který umožňuje rychlou vizuální identifikaci.

Technická architektura a materiály: když se fyzika spojí s akustikou

Kabel Evergreen používá vodiče z masivního dlouhozrnného mědi (LGC). Na rozdíl od vícežilových vodičů, kde každý drát může generovat elektrické interakce, masivní vodič tento jev eliminuje. Měď LGC má protáhlou krystalickou strukturu, která snižuje počet hranic mezi zrny – oblastí, kde může být vedení lokálně narušeno. Pro srovnání, standardní měď OFHC (Oxygen-Free High-Conductivity) má kratší zrna, což zvyšuje počet těchto rozhraní.

Izolace je vyrobena z expandovaného polyethylenu, materiálu obsahujícího vysoký podíl mikroskopických vzduchových bublin rozptýlených v polymerové hmotě. Vzhledem k nízké dielektrické konstantě vzduchu tato struktura omezuje ztráty a retenci energie ve srovnání s plným polyethylenem. To umožňuje snížit fázové posuny způsobené absorpcí a zpožděným uvolňováním elektromagnetické energie v izolaci.

Kabel využívá dvojitě asymetrickou vyváženou geometrii. Na rozdíl od klasických asymetrických kabelů, kde je zem a stínění sdíleno stejným vodičem, Evergreen odděluje návratový vodič a stínění. Toto oddělení snižuje vliv stínění na cestu signálu a přispívá k omezení zachycování elektromagnetických rušení.

Studené svařování: tisíciletá technologie ve službách high-end audio

Na rozdíl od tradičního pájení, které používá teplo a slitinu cínu a olova nebo stříbra jako přídavný materiál, metoda „studeného svařování“ používaná společností AudioQuest spočívá v aplikaci silného elektrického a mechanického tlaku. Tento proces vytváří přímé spojení mezi měděným vodičem a pozlaceným konektorem RCA bez použití přídavného páječného materiálu.

V případě klasického pájení spojení přichází do kontaktu dvou různých kovů, což zavádí přechodovou zónu s odlišnými elektrickými vlastnostmi než má měď. Studené svařování naopak využívá plastickou deformaci kovu, která podporuje kontinuální metalurgický kontakt mezi vodičem a konektorem. Zemní pouzdra konektorů RCA jsou vyráběna lisováním, což umožňuje používat kovy vybrané podle jejich elektrických nebo mechanických vlastností spíše než podle jejich obrobitelnosti.

Odrušení: štít proti modernímu elektromagnetickému smogu

Kabel Evergreen obsahuje systém odrušení pomocí kovové vrstvy, který snižuje vliv rádiových rušení (RF). S rostoucím počtem bezdrátových zařízení, spínaných napájecích zdrojů a stmívačů mohou být signálové vodiče vystaveny hustému domácímu elektromagnetickému spektru. Kovová vrstva působí absorpcí a odrazem rušení, než dosáhnou vodičů.

Stínění je navrženo asymetricky a připojeno k zemi pouze na straně zdroje. Tato konfigurace vytváří jednosměrnou cestu pro odvod rušení a omezuje zemní smyčky mezi komponenty. Kabely jsou označeny šipkou udávající doporučený směr signálu, který odpovídá této orientaci stínění.

Praktické aplikace a postavení v high-end audio řetězci

Kabel Evergreen je navržen pro systémy, kde je prioritou věrnost signálu. Často se používá k připojení gramofonů k předzesilovači phono, kde je snížení šumu zvláště užitečné pro signály s nízkou úrovní. Lze jej také použít mezi digitálně-analogovým převodníkem (DAC) a zesilovačem, což umožňuje omezit ztráty detailů a přesnosti v prostorovém rozložení.

Konektory RCA Evergreenu jsou seskupeny v jednom opletení s maximální vzdáleností asi 7,6 cm. Tato konfigurace může vyžadovat úpravu na některých zařízeních s širším rozestupem vstupů. Je výsledkem seskupení obou kanálů do jednoho opletení, což je kompromis mezi optimalizací elektrických vlastností a omezením výrobních nákladů.

Kabel je dostupný v několika standardních délkách od 0,6 m do 20 m. Kratší délky mají nižší celkovou kapacitu a sériový odpor. Délky do 3 m umožňují zachovat výkon vhodný pro většinu domácích systémů. Nad 5 m se stává charakteristická impedance kabelu faktorem, který je třeba zvážit, zejména u zdrojů s vysokou výstupní impedancí.

Technické parametry

Materiály a konstrukce

• Vodiče: masivní měď s dlouhými zrny (LGC)
• Dielektrikum: pěnový polyetylén s vysokým obsahem vzduchu
• Stínění: systém odrušení s kovovou vrstvou
• Oplet: černý a zelený
• Geometrie: dvojitě asymetrická vyvážená

Konektory

• Typ konektorů: RCA samec na RCA samec
• Povrchová úprava konektorů: pozlacené
• Technika montáže: studené pájení
• Impedance: optimalizovaná pro analogový přenos

Elektrické parametry

• Typ signálu: analogový audio
• Snížení rušení: absorpce a odraz RF rušení
• Minimalizace zkreslení: eliminace interakce mezi vodivými vlákny
• Zachování signálu: snížení chyb synchronizace

Aplikace

• Vysoce kvalitní audio zařízení
• Domácí kinosystémy
• Audiovizuální přijímače
• Gramofony a CD přehrávače
• D/A převodníky (DAC)
• Soundbary a televizory

Technické výhody

• Optimalizovaný přenos signálu díky měděným vodičům s dlouhými zrny
• Vysoce výkonná izolace pro čistý a přesný signál
• Trvanlivé a spolehlivé připojení bez zkreslení způsobeného pájením
• Efektivní stínění proti elektromagnetickému rušení
• Robustní konstrukce vhodná pro každodenní intenzivní používání
