Specifikace a funkce

ALLM (Auto Low Latency Mode)HDMI

Představení

V připojení HDMI se obraz a zvuk přenášejí jako data: buď dorazí neporušená, nebo obraz vypadne. Rozdíl mezi dvěma kabely tedy spočívá jinde, ve stabilitě datového toku a ve vysokofrekvenčním šumu, který kabel cestou zachytí a následně přenese do připojených zařízení. Tento kabel HDMI 2.1 nabízí plnou šířku pásma daného standardu a proti tomuto šumu bojuje postříbřenými vodiči a vícevrstvým stíněním.

Celá šířka pásma HDMI 2.1

Datový tok 48 Gbit/s zajišťují čtyři páry vodičů, z nichž každý přenáší 12 Gbit/s. Tento způsob přenosu, nazývaný FRL (Fixed Rate Link), se objevil s HDMI 2.1 a otevřel cestu k datově nejnáročnějším videoformátům. Kabel má certifikaci Ultra High Speed od HDMI Licensing, organizace spravující tento standard. Tato certifikace zaručuje, že prošel testy datové propustnosti a odolnosti vůči rušení stanovenými pro tuto úroveň výkonu.

V praxi přenáší 4K až při 120 snímcích za sekundu, 8K až při 60 Hz a 10K až při 30 Hz. Podporuje také dynamické HDR, jehož metadata upravují jas a kontrast scénu po scéně namísto použití jediného nastavení pro celý film. Hráči zde najdou herní funkce HDMI 2.1. Díky VRR přizpůsobuje televizor svou obnovovací frekvenci skutečnému tempu konzole, aby nedocházelo k trhání obrazu. ALLM automaticky přepne obrazovku do herního režimu s nízkou latencí, jakmile se spustí hra. QFT zase zkracuje dobu odeslání každého snímku. PlayStation 5, Xbox Series X nebo herní PC je využijí naplno, pokud je podporuje i televizor: mnoho modelů tyto funkce nabízí pouze na jednom či dvou vstupech HDMI.

Dlouhozrnná měď pokrytá stříbrem

Vodiče jsou vyrobeny z Long-Grain Copper (LGC), mědi AudioQuest, jejíž krystalická struktura obsahuje méně hranic zrn než běžná měď. Každý vodič je plný, tedy tvořený jediným pevným drátem, nikoli svazkem jemných drátků. V lankovém kabelu se jednotlivé drátky dotýkají a vzájemně na sebe elektricky i magneticky působí; plný vodič tyto interakce odstraňuje.

Při vysokých frekvencích HDMI se signál šíří především po povrchu vodiče, což je jev nazývaný skinefekt. AudioQuest proto umisťuje stříbro, které je lepším vodičem než měď, právě na toto místo: audiovizuální vodiče a vodiče eARC pokrývá postříbření s podílem 1,25 % a zemnicí vodiče mají postříbření s podílem 0,5 %. V řadě 48 se tento podíl stříbra s každým stupněm zvyšuje. Cinnamon 48 má dvojnásobný podíl oproti předcházejícímu modelu Forest 48, zatímco Carbon 48 nabízí ještě silnější postříbření.

Tři vrstvy proti radiofrekvenčnímu šumu

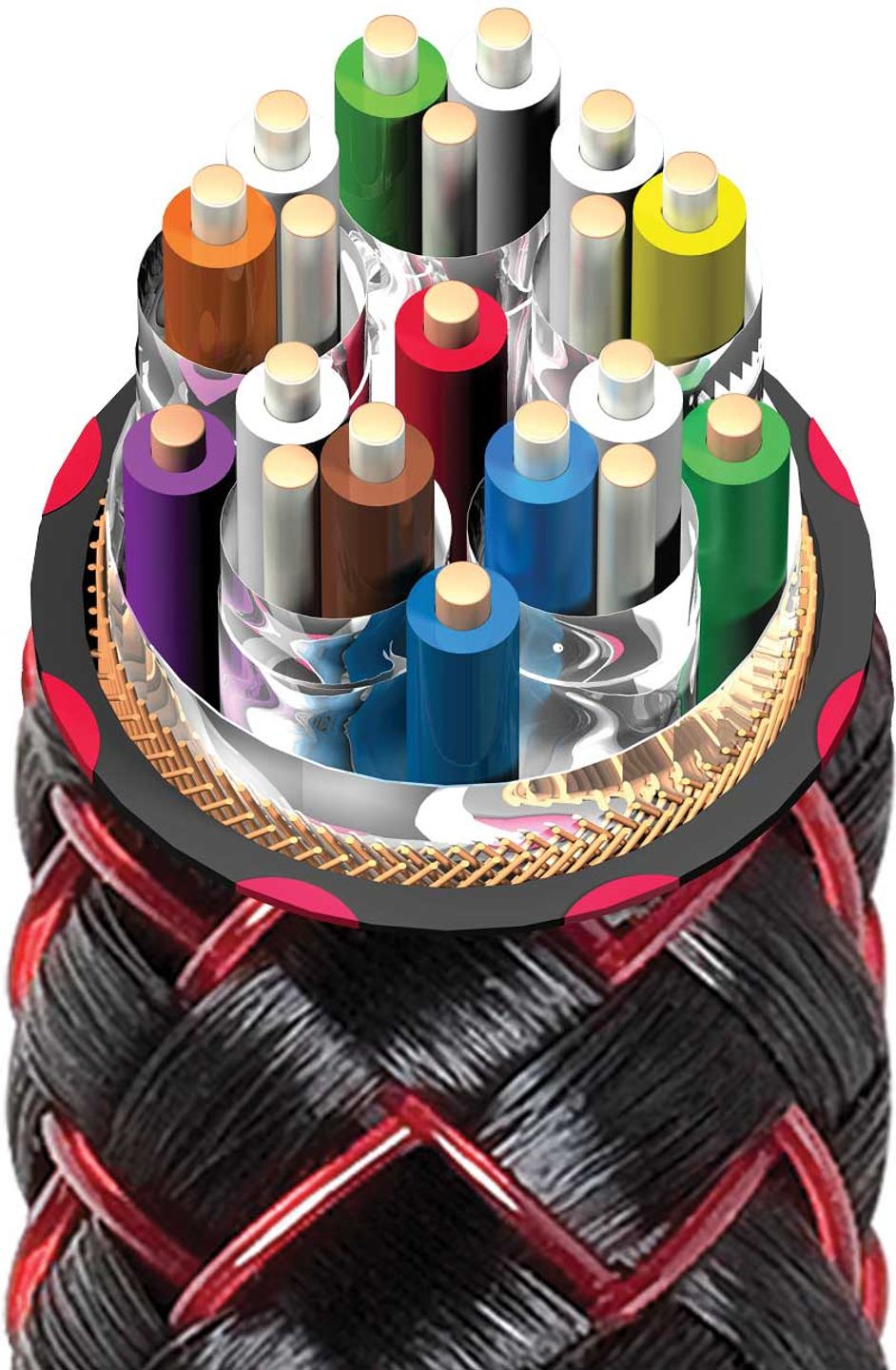

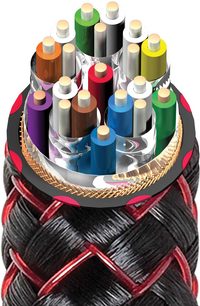

Wi-Fi, mobilní sítě a routery zaplňují naše interiéry rádiovými vlnami a klasické stínění, i když je označováno jako 100%, již k jejich odstínění nestačí. Cinnamon 48 využívá systém potlačení šumu AudioQuest úrovně 3. Kolem čtyř párů FRL a páru eARC je mezi dvě kovové vrstvy vložena uhlíková vrstva s vysokou ztrátovostí. Kov část rušení odráží, zatímco uhlík zbytek pohlcuje a přeměňuje jej na nepatrné množství tepla, místo aby jej odrážel zpět k vodičům.

Všech 19 vodičů kabelu, včetně řídicích a napájecích vedení, má navíc řízenou směrovost. AudioQuest je při montáži orientuje tak, aby odváděly radiofrekvenční šum k zemi, daleko od citlivých obvodů televizoru, přehrávače nebo zesilovače. Nejde o to, aby kabel „propustil“ signál, což dokáže každý certifikovaný kabel, ale o omezení rušení, které se dostává k elektronice zařízení. Účinek se liší podle sestavy a rádiového prostředí místnosti a projevuje se především ve zvuku.

Tímto kabelem prochází i zvuk vašeho televizoru

Kanál eARC umožňuje televizoru posílat zvuk zpět do zesilovače pro domácí kino nebo zvukové lišty stejným kabelem HDMI bez dalšího optického propojení. Přenáší bezeztrátové vícekanálové formáty včetně Dolby Atmos a DTS:X, ať už je poskytují streamovací aplikace, nebo zdroj připojený k televizoru. Vodiče eARC mají stejnou úpravu jako páry pro přenos videa: podíl stříbra 1,25 % a potlačení šumu úrovně 3. Vnější plášť tvoří červený nylonový oplet na černém podkladu, který je ohebný a snadno se s ním manipuluje za televizním stolkem.

Technické specifikace

Typ a konstrukce

  • Typ: vysoce výkonný kabel HDMI, 48 Gbit/s 8K-10K
  • Standard: HDMI 2.1
  • Certifikace: Ultra High Speed HDMI
  • Šířka pásma: 48 Gbit/s
  • Přenos zvukových a obrazových signálů ve vysokém rozlišení až 10K

Obrazový výkon a herní funkce

  • Podporovaná rozlišení:
    • 4K až 120 Hz, včetně hraní her
    • 8K až 60 Hz
    • 10K až 30 Hz
  • Podpora dynamického HDR
  • Pokročilé herní funkce:
    • VRR: proměnná obnovovací frekvence
    • ALLM: automatický režim s nízkou latencí
    • QFT: rychlý přenos snímků

Zvuk a eARC

  • Podpora eARC: vylepšený zpětný zvukový kanál
  • Šířka pásma vhodná pro zvukové formáty s vysokým rozlišením
  • Vysoce kvalitní přenos zvuku mezi televizorem, zesilovačem a AV přijímačem

Vodiče a materiály

  • Plné vodiče z mědi s dlouhými zrny (LGC), navržené pro omezení elektrických a magnetických interakcí mezi vodiči
  • Postříbření: 1,25 %
  • Obsah stříbra podle typu vodiče:
    • Zvuk / obraz: 1,25 %
    • eARC: postříbření 1,25 %
    • Zemnění: 0,5 %
  • Celkový počet vodičů: 19, zahrnující zvukové / obrazové signály, eARC, zemnění, řízení a napájení
  • Vysoce kvalitní izolace a stínění

Ochrana a rozptyl šumu

  • Systém redukce šumu s kovovými fóliemi a řízenou směrovostí
  • Systém rozptylu šumu úrovně 3
  • Vodiče s řízenou směrovostí pro omezení radiofrekvenčního rušení (RF)
  • Vysoce ztrátová uhlíková vrstva kombinovaná s kovovými vrstvami kolem 4 párů FRL + eARC
  • Konstrukce určená ke snížení rušení a zachování integrity zvukových a obrazových signálů

Kompatibilita a použití

  • Kompatibilní se zařízeními HDMI 2.1 a stávajícími zařízeními 4K
  • Zpětně kompatibilní s předchozími verzemi HDMI
  • Vhodný pro konzole PlayStation 5 a Xbox Series X i herní počítače
  • Propojení televizorů, projektorů, zesilovačů pro domácí kino a soundbarů
  • Vhodný pro sestavy domácího kina a hraní videoher

Plášť podle délky

  • Od 0,6 do 3,0 m: červený oplet
  • Od 3,0 m: CMG (CL3 / FT4)

Často kladené otázky

Zlepšuje tento kabel barvy nebo ostrost obrazu?

Ne, a nedokáže to žádný kabel HDMI: signál je digitální, takže přijatý obraz je totožný s odeslaným, pokud data procházejí bez chyb. Vadný kabel se projevuje viditelnými příznaky (černá obrazovka, blikání, bílé body, výpadky zvuku). Přínos postříbřených vodičů a stínění spočívá v omezení rušení přenášeného do zařízení, nikoli v ovlivnění samotných pixelů.

Je kabel s přenosovou rychlostí 48 Gbit/s užitečný pro 4K televizor s frekvencí 60 Hz?

Televizoru s rozlišením 4K při 60 Hz stačí 18 Gbit/s. Cinnamon 48 v tomto případě funguje perfektně a zachovává si rezervu přenosové rychlosti, která se bude hodit, až přejdete na konzoli, přehrávač nebo televizor podporující 4K při 120 Hz, aniž byste museli měnit kabel.

Jak ověřit, že se skutečně jedná o kabel s certifikací Ultra High Speed?

Na obalu je oficiální štítek s QR kódem. Jeho naskenováním pomocí aplikace HDMI Cable Certification získáte potvrzení, že je kabel uveden v databázi certifikačního orgánu.

Funguje se zesilovačem nebo televizorem s HDMI 2.0?

Ano, je zpětně kompatibilní se všemi předchozími verzemi HDMI. Přenosová rychlost a dostupné funkce pak odpovídají nejstaršímu zařízení v řetězci: pokud zesilovač zapojený mezi konzolí a televizorem nepodporuje 4K při 120 Hz, bude obraz omezen na 60 Hz bez ohledu na použitý kabel.

Proč můj televizor nezobrazuje 4K při 120 Hz, když je vše kompatibilní?

Nejprve zkontrolujte, zda je kabel připojen ke vstupu HDMI 2.1 na televizoru, který bývá označen „4K 120“ nebo „Hra“. Poté je třeba v nastavení tohoto vstupu aktivovat rozšířený formát signálu (název se liší podle značky) a následně povolit výstup 120 Hz v nastavení obrazu konzole nebo grafické karty.

Jaký je rozdíl mezi ARC a eARC?

Starší ARC je omezeno na stereofonní zvuk a komprimované vícekanálové formáty. eARC má mnohem vyšší datovou propustnost, která umožňuje přenos bezztrátového vícekanálového zvuku a Dolby Atmos v plném rozlišení. Televizor i zesilovač nebo soundbar musí podporovat eARC a tuto funkci je často nutné aktivovat v nabídce nastavení zvuku televizoru.

Lze jej použít k propojení počítače s televizorem?

Ano. S grafickou kartou vybavenou výstupem HDMI 2.1 přenáší obraz v rozlišení 4K při 120 Hz s VRR, takže je vhodným propojením pro hraní na PC z pohovky. Se starším výstupem HDMI funguje v rozlišeních a při frekvencích, které tento výstup dokáže poskytnout.

Hodnocení uživatelů

Andre

Vynikající kvalita zvuku i obrazu.
Větší dynamika než u modelu Forest.
Pro mě není nutné přecházet na vyšší řadu.

Komentář ze dne 13. února 2024 — Zkušenost ze dne 5. ledna 2024

Automaticky přeloženo — Zobrazit originál (Francouzština)
Excellente qualité audio et vidéo.
Plus de dynamique que le Forest.
Pas de nécessité de monter en gamme pour ma part.

Francis

Výborný článek.

Komentář ze dne 1. ledna 2024 — Zkušenost ze dne 11. prosince 2023

Automaticky přeloženo — Zobrazit originál (Angličtina)
Excellent article.

Laurent

Výborný produkt, dobře zpracovaný.

Komentář ze dne 7. července 2023 — Zkušenost ze dne 11. června 2023

Automaticky přeloženo — Zobrazit originál (Francouzština)
Très bon produit, bien fini.
  • Ekologický poplatek je zahrnut v prodejní ceně.
  • Kód výrobce: HDM48CIN060
  • GTIN / EAN: 92592016279
