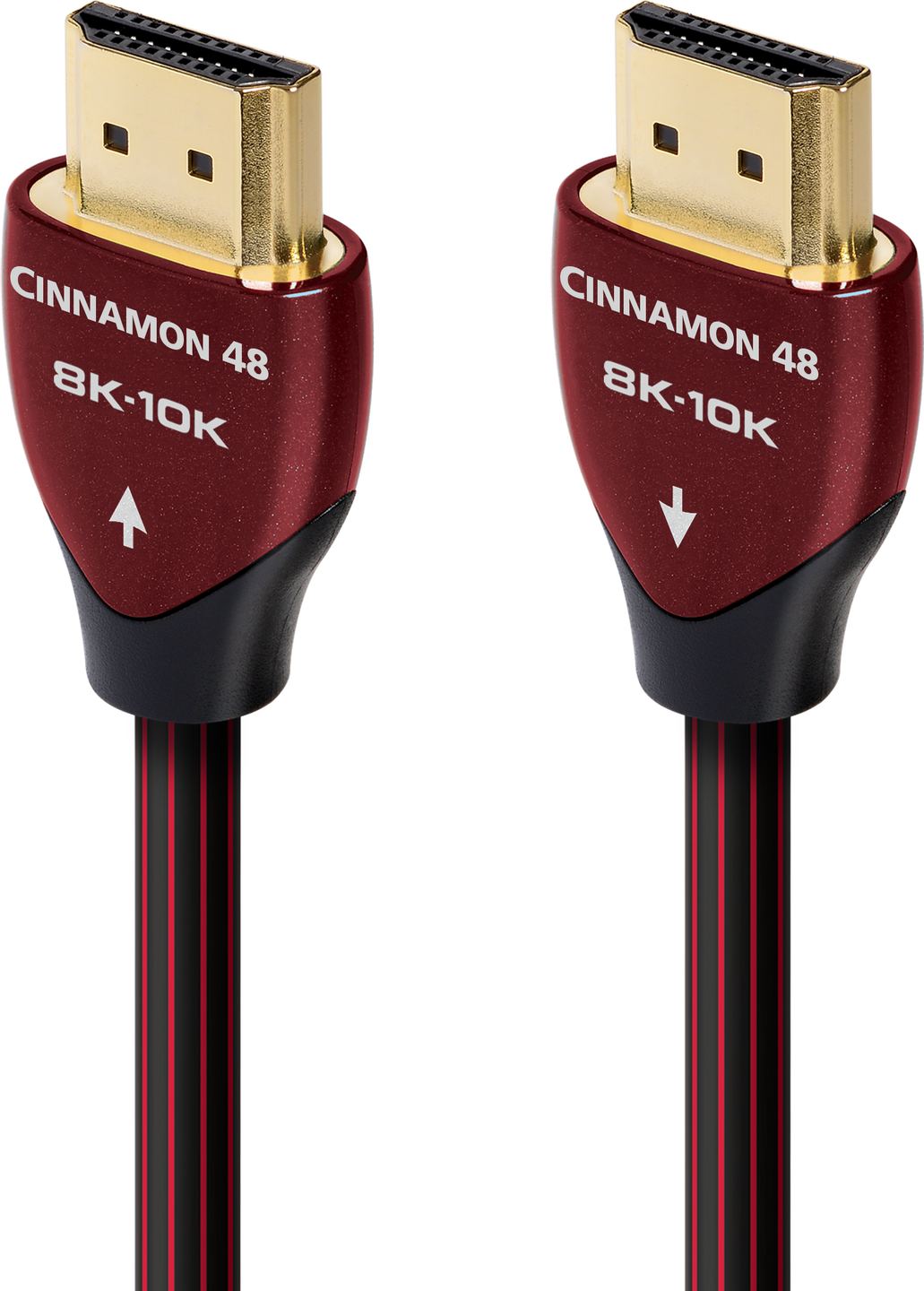

V propojení HDMI se obraz a zvuk přenášejí jako data: buď dorazí neporušená, nebo obrazovka ztratí signál. Rozdíl mezi dvěma kabely tedy spočívá jinde, ve stabilitě datového toku a ve vysokofrekvenčním šumu, který vodič cestou zachytí a následně přenese do připojených zařízení. Tento kabel HDMI 2.1 nabízí plnou šířku pásma standardu a proti tomuto šumu bojuje postříbřenými vodiči a vícevrstvým stíněním.
Celá šířka pásma HDMI 2.1
Datový tok 48 Gbit/s zajišťují čtyři páry vodičů, z nichž každý přenáší 12 Gbit/s. Tento režim přenosu, nazývaný FRL (Fixed Rate Link), se objevil s HDMI 2.1 a otevřel cestu k datově nejnáročnějším videoformátům. Kabel má certifikaci Ultra High Speed od HDMI Licensing, organizace spravující tento standard. Tato certifikace zaručuje, že prošel testy datové propustnosti a odolnosti vůči rušení předepsanými pro tuto úroveň výkonu.
V praxi přenáší 4K až při 120 snímcích za sekundu, 8K až při 60 Hz a 10K až při 30 Hz. Podporuje také dynamické HDR, jehož metadata upravují jas a kontrast scénu po scéně namísto použití jediného nastavení pro celý film. Hráči zde najdou herní funkce HDMI 2.1. Díky VRR přizpůsobuje televizor svou obnovovací frekvenci skutečnému tempu konzole, aby nedocházelo k trhání obrazu. ALLM automaticky přepne obrazovku do herního režimu s nízkou latencí, jakmile začne hra. QFT zase zkracuje dobu odesílání každého snímku. PlayStation 5, Xbox Series X nebo herní PC je plně využijí, pokud je podporuje i televizor: mnoho modelů tyto funkce nabízí pouze na jednom nebo dvou vstupech HDMI.
Dlouhozrnná měď pokrytá stříbrem
Vodiče jsou vyrobeny z Long-Grain Copper (LGC), mědi AudioQuest, jejíž krystalická struktura obsahuje méně hranic zrn než běžná měď. Každý vodič je jednodrátový, tedy tvořený jediným plným drátem, nikoli svazkem tenkých drátků. V lankovém kabelu se jednotlivé drátky dotýkají a vzájemně elektricky a magneticky ovlivňují; plný vodič tyto interakce eliminuje.
Při vysokých frekvencích HDMI se signál šíří především po povrchu vodiče, což je jev nazývaný skin efekt. AudioQuest proto umisťuje stříbro, které vede lépe než měď, právě na toto místo: audio-video vodiče i vodiče eARC pokrývá 1,25% postříbření a zemnicí vodiče mají 0,5% postříbření. V řadě 48 tento podíl stříbra s každým stupněm roste. Cinnamon 48 má dvojnásobný podíl oproti předchozímu modelu Forest 48, zatímco Carbon 48 má vrstvu postříbření ještě silnější.
Tři vrstvy proti vysokofrekvenčnímu šumu

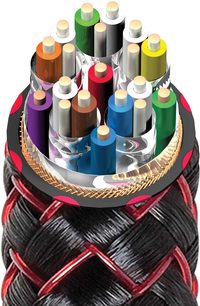

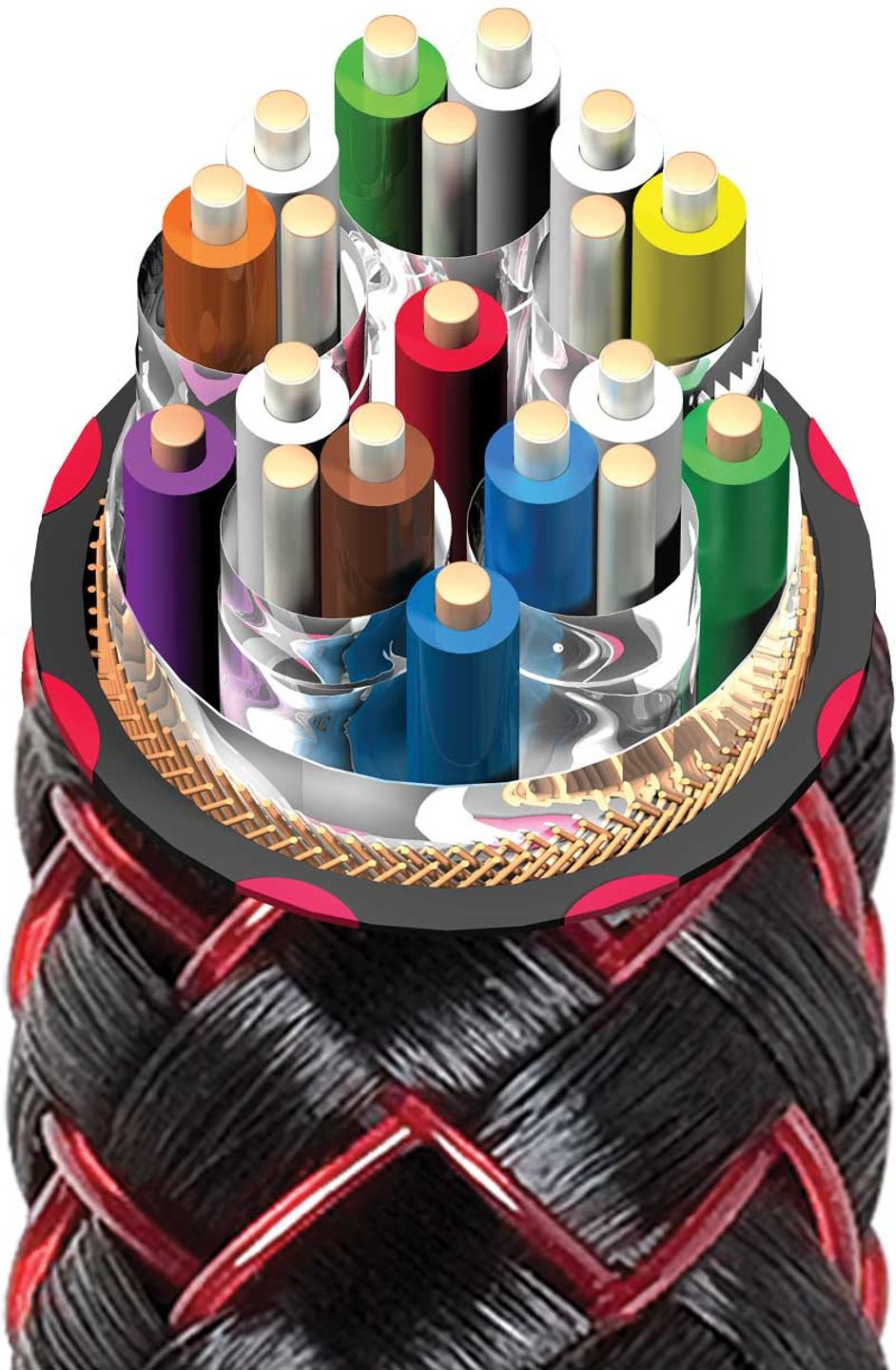

Wi-Fi, mobilní sítě a routery zaplňují naše interiéry rádiovými vlnami a běžné stínění, i když se uvádí jako 100%, už nestačí k jejich odstínění. Cinnamon 48 je vybaven systémem potlačení šumu AudioQuest úrovně 3. Kolem čtyř párů FRL a páru eARC je mezi dvěma kovovými vrstvami vložena uhlíková vrstva s vysokými ztrátami. Kov část rušení odráží, zatímco uhlík zbytek pohlcuje a přeměňuje na nepatrné množství tepla, místo aby jej vracel zpět k vodičům.
Všech 19 vodičů kabelu, včetně řídicích a napájecích linek, má navíc řízenou směrovost. AudioQuest je při montáži orientuje tak, aby odváděly vysokofrekvenční šum k zemi, pryč od citlivých obvodů televizoru, přehrávače nebo zesilovače. Nejde o to „nechat projít“ signál, což dokáže každý certifikovaný kabel, ale o omezení rušení, které se dostává k elektronice zařízení. Účinek se liší podle sestavy a rádiového prostředí místnosti a nejprve se projeví ve zvuku.
Tímto kabelem prochází i zvuk vašeho televizoru
Kanál eARC umožňuje televizoru posílat zvuk zpět do zesilovače pro domácí kino nebo zvukové lišty prostřednictvím stejného kabelu HDMI, bez dalšího optického propojení. Přenáší bezeztrátové vícekanálové formáty včetně Dolby Atmos a DTS:X, ať už je poskytují streamovací aplikace, nebo zdroj připojený k televizoru. Vodiče eARC mají stejnou úpravu jako obrazové páry: 1,25% postříbření a potlačení šumu úrovně 3. Vnější plášť tvoří červený nylonový oplet na černém podkladu, který je ohebný a snadno se s ním manipuluje za televizním stolkem.
