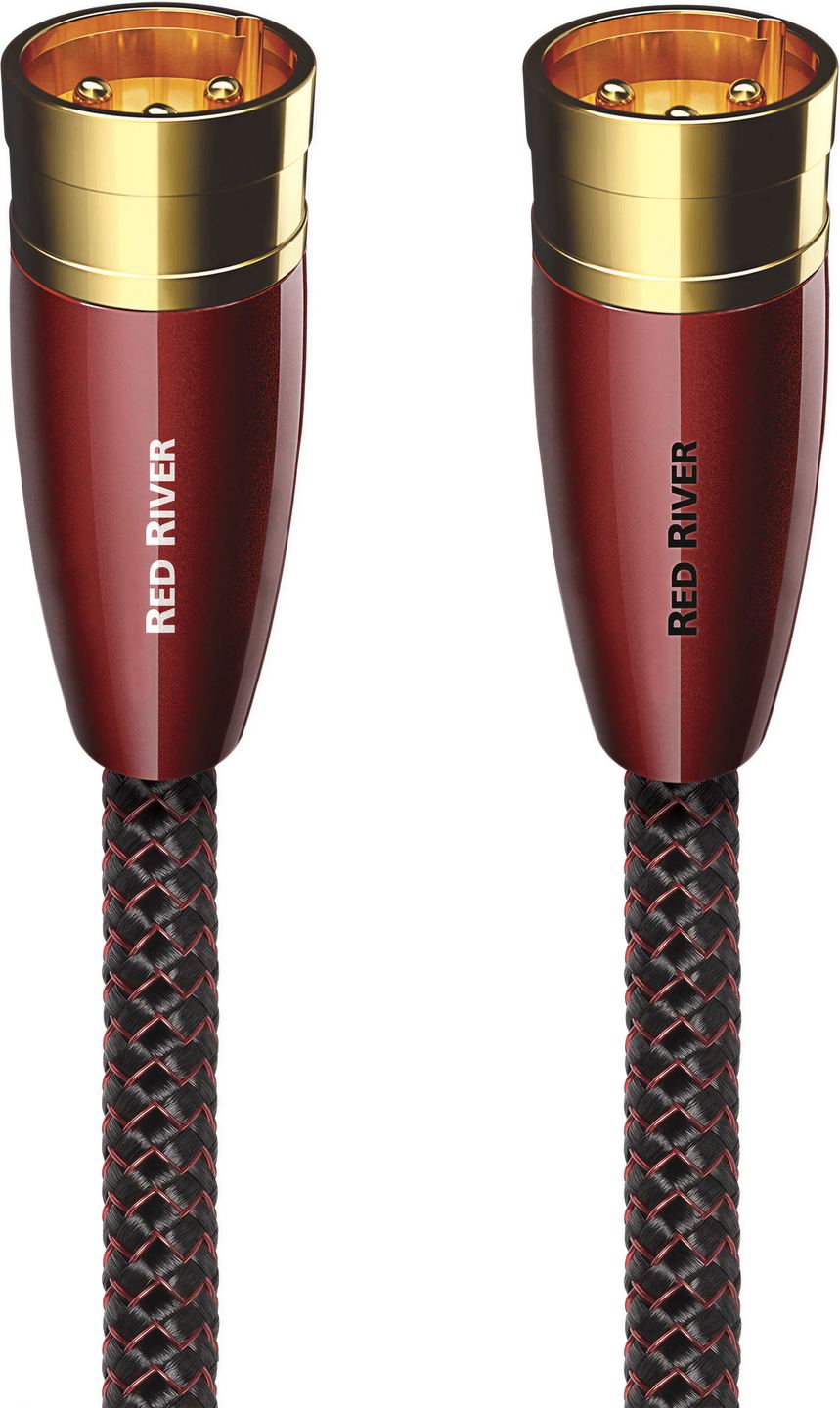

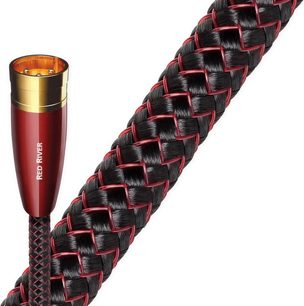

Propojení převodníku s výkonovým zesilovačem symetrickým zapojením vyžaduje tři vodiče: kladný signál, záporný signál a vlastní zem. Mnoho kabelů třetí vodič vynechává a tuto úlohu svěřuje stínění. Audioquest tento kompromis u celé své řady XLR odmítá; Red River otevírá katalog masivní mědí s povrchovou úpravou a konektory sestavenými bez pájení.
Princip symetrického propojení spočívá v odečítání. Přijímací zařízení dostává stejný signál dvakrát, ve fázi a v protifázi, a poté jeden od druhého odečte. Rušení zachycené po cestě se objeví shodně na obou linkách a při tomto odečtení zmizí. Tento mechanismus předpokládá, že obě cesty jsou elektricky rovnocenné, jinak se potlačení rušení zhoršuje.
Právě zde přichází ke slovu geometrie Triple Balanced kabelu Red River. Stínění použité jako zpětný vodič nemá ani průřez, ani impedanci vodiče přenášejícího signál: obě cesty se stávají nesymetrickými. Kabel proto odděluje jednotlivé role pomocí dvou stejných signálových vodičů, samostatného zemnicího vodiče a stínění, které pouze stíní. Stejná konstrukce slouží verzím RCA této řady, kde přináší především zem oddělenou od stínění.
Každý vodič je tvořen jediným drátem, nikoli lankem. U vícežilového kabelu se jednotlivé dráty dotýkají nepravidelně a proud přeskakuje z jednoho na druhý podle oblastí oxidace, což Audioquest považuje za zdroj dynamického zkreslení. Použitá měď, označovaná Perfect Surface Copper, je málo oxidovaná měď, jejíž povrch je chráněn v každé fázi tažení drátu. Argument vychází z povrchového jevu, jehož rozsah zůstává při zvukových frekvencích na vodiči malého průřezu omezený: je vhodné tuto nuanci uvést, i když postup zároveň zaručuje vítanou konzistenci výroby.
Vodiče jsou také orientovány ve směru určeném značkou, která uvádí, že jej volí poslechem kus po kusu, nikoli na základě zveřejněného měření. Na konektorech jsou šipky. U XLR se tato otázka řeší sama: samičí konektor kabelu se připojuje k samčímu výstupu zdroje, samčí konektor vstupuje do samičího vstupu zesilovače, a směr vedení je tedy mechanicky daný.
Pokrytí kabelu ze sta procent kovovým stíněním není drahé. Problém spočívá v tom, co se stane se zachycenou energií: běžné stínění ji odvádí do země zařízení, která slouží jako reference pro veškerou elektroniku dále v řetězci. Modulovat tuto referenci znamená modulovat samotný signál.
Systém disipace Audioquest přidává kovovou vrstvu, která pohlcuje a odráží část radiofrekvenčního rušení dříve, než dosáhne vrstvy připojené k zemi. V obývacím pokoji plném routerů, stmívačů osvětlení a spínaných zdrojů je toto vysokofrekvenční znečištění trvalé. Kabel však nevyřeší zemní smyčku ani brum související s elektrickou instalací: jde o dva odlišné problémy, i když symetrické propojení pomáhá jim předcházet.
Každý materiál v kontaktu s vodičem je součástí obvodu a chová se jako nekvalitní kondenzátor: ukládá malé množství energie a se zpožděním ji vrací. Izolace Hard Cell Foam vstřikovaná dusíkem nahrazuje část plastu kapsami plynu, které téměř nic neabsorbují.
Pevnost této pěny slouží ještě druhému, méně často vysvětlovanému účelu: udržet vzdálenost mezi vodiči konstantní po celé délce. Geometrie, která se mění, znamená proměnlivou charakteristickou impedanci. Protihodnota se projeví při instalaci, protože plášť je pevnější než u ohebného základního kabelu; je třeba s tím počítat, když jsou zásuvky blízko zdi nebo na dně úzkého nábytku.
Pájení přidává přídavný kov, obvykle slitinu cínu a olova nebo cínu a stříbra, jejíž vodivé vlastnosti nemají nic společného s vlastnostmi mědi, kterou spojuje. Audioquest se bez něj obejde a používá vysokotlaké lisování, které mechanicky stlačí vodič proti kontaktu. Kontakty jsou pozlacené, což je materiál, který neoxiduje a zachovává svůj kontaktní odpor i při opakovaném připojování.
Další výrobní volba: zemnicí těla jsou lisována namísto obrábění z masivního materiálu. Značka v tom vidí svobodu zvolit kov podle jeho elektrických vlastností, nikoli podle snadnosti obrábění. Zámek konektoru XLR zůstává mechanickou předností tohoto formátu oproti RCA, protože konektor se nemůže uvolnit pod hmotností kabelu.
Nejběžnější použití propojuje zdroj s linkovou úrovní, převodník, síťový přehrávač nebo CD přehrávač, s integrovaným zesilovačem nebo předzesilovačem. Následuje propojení předzesilovače s výkonovým stupněm, které často vede přes místnost a kde má potlačení rušení největší význam. Do stejného rámce spadají také aktivní reprosoustavy a studiové monitory, téměř všechny vybavené vstupy XLR.
Před přechodem z RCA na XLR je vhodné ověřit jednu věc: přítomnost tříkolíkového konektoru nezaručuje, že zařízení je uvnitř skutečně symetrické. Některé modely převádějí signál hned za konektorem, takže přínos se omezuje na mechanické zajištění a potlačení rušení podél kabelu. Přechod je patrný také na úrovni hlasitosti, protože norma XLR běžně poskytuje o šest decibelů více než RCA: hlasitost vnímaná sluchem se při stejném nastavení změní.
Red River zaujímá vstupní pozici v symetrickém katalogu značky. Nad ním Mackenzie využívá měď PSC+ a propracovanější systém disipace, Yukon v tomto vzestupu pokračuje a poté přicházejí řady Black Beauty, Pegasus, ThunderBird a Dragon, jejichž ceny se mění řádově. Řada Rivers sdružuje první tři modely se společnou logikou: geometrie se třemi vodiči a lisování za studena jsou přítomny již u prvního modelu, zatímco vývoj se týká především kvality kovu a sofistikovanosti úpravy šumu.
Není to jeho funkce. Propojení AES/EBU rovněž využívá konektory XLR, ale vyžaduje kontrolovanou charakteristickou impedanci 110 ohmů, kterou analogový kabel nezaručuje. Signál často projde, avšak s vyšším rizikem jitteru a výpadků v závislosti na délce a použitých zařízeních. Audioquest nabízí modely XLR specificky kalibrované pro digitální použití.
Adaptér XLR na RCA ruší výhodu symetrického propojení a zkratuje pin nesoucí invertovaný signál, což některé výstupy špatně snášejí. Lepší je zvolit kabel určený pro tento účel nebo zůstat u RCA, dokud nebudou oba články symetrické. Red River je k dispozici ve verzi RCA se stejnou vnitřní geometrií.
Jedno připojení na reproduktor, každý přijímá svůj kanál. Studiové monitory a aktivní hi-fi reproduktory mají každý svůj vstup XLR a vlastní zesilovací stupeň: neexistuje jediný kabel, který by napájel oba.
Ne, konektory to neumožňují. Samice konektoru kabelu se připojuje pouze k samčímu výstupu a samec konektoru pouze k samičímu vstupu. Natištěné šipky potvrzují směr toku signálu, aniž by se o to uživatel musel starat.
Přechod na měď PSC+, vyšší kvalita povrchu v hierarchii kovů značky a pokročilejší potlačení šumu. Geometrie se třemi vodiči a princip bezpájkových konektorů zůstávají u obou referencí společné: rozdíl spočívá v kvalitě materiálů, nikoli v celkové konstrukci.
Přínos závisí především na kontextu. Krátké propojení mezi dvěma sousedními zařízeními v klidném elektrickém prostředí ponechá pečlivě zhotovenému kabelu jen malý prostor pro zlepšení. Propojení, které vede přes místnost, podél prodlužovacího přívodu nebo v blízkosti síťového zařízení, se nachází v situaci, kde se lépe ospravedlňuje stínění, samostatné uzemnění a symetrická konstrukce. Rozhoduje celková logika řetězce, nikoli samotná úroveň zesilovače.
Dva body zaznamenané během ověřování, které je třeba uvést ve vašich kartách:
Oficiální stránka Audioquest si u tohoto modelu protiřečí. Shrnutí v horní části stránky a piktogramy uvádějí měď PSC+ a izolaci Foamed-Polyethylene, zatímco podrobný popis níže uvádí PSC a pěnu Hard Cell Foam. Specifikační list HCS a postavení modelu v hierarchii (nadřazený Mackenzie je první s PSC+) potvrzují druhou verzi, kterou jsem zvolil.
Několik francouzských prodejců stále popisuje Red River s vodiči z mědi LGC (Long Grain Copper). Tato zmínka pochází ze staršího popisu, kopírovaného z webu na web, a je v rozporu s aktuální dokumentací výrobce. Prezentace je výše připravena, přičemž oba ověřovací body jsou uvedeny na konci zprávy.
