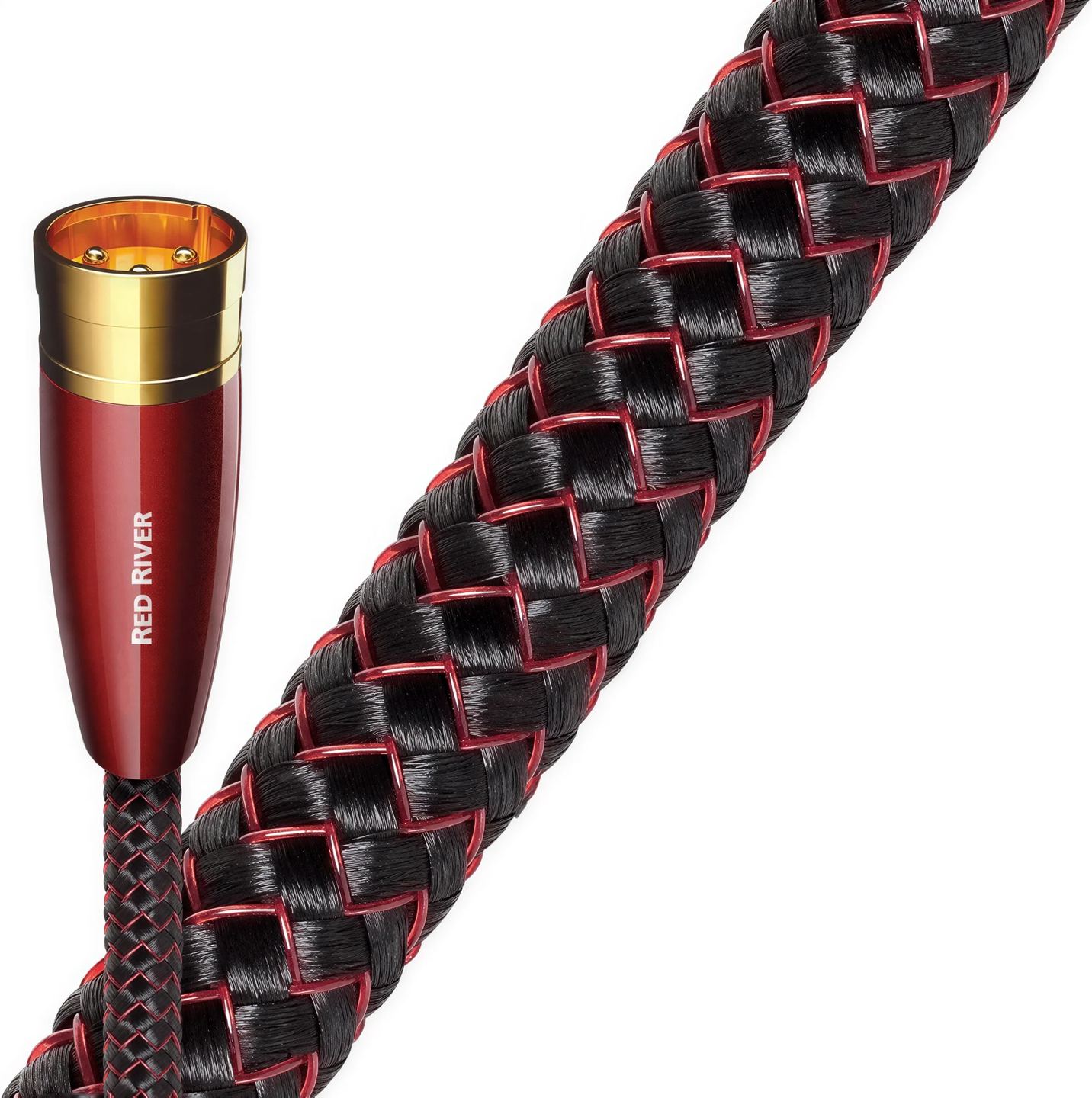

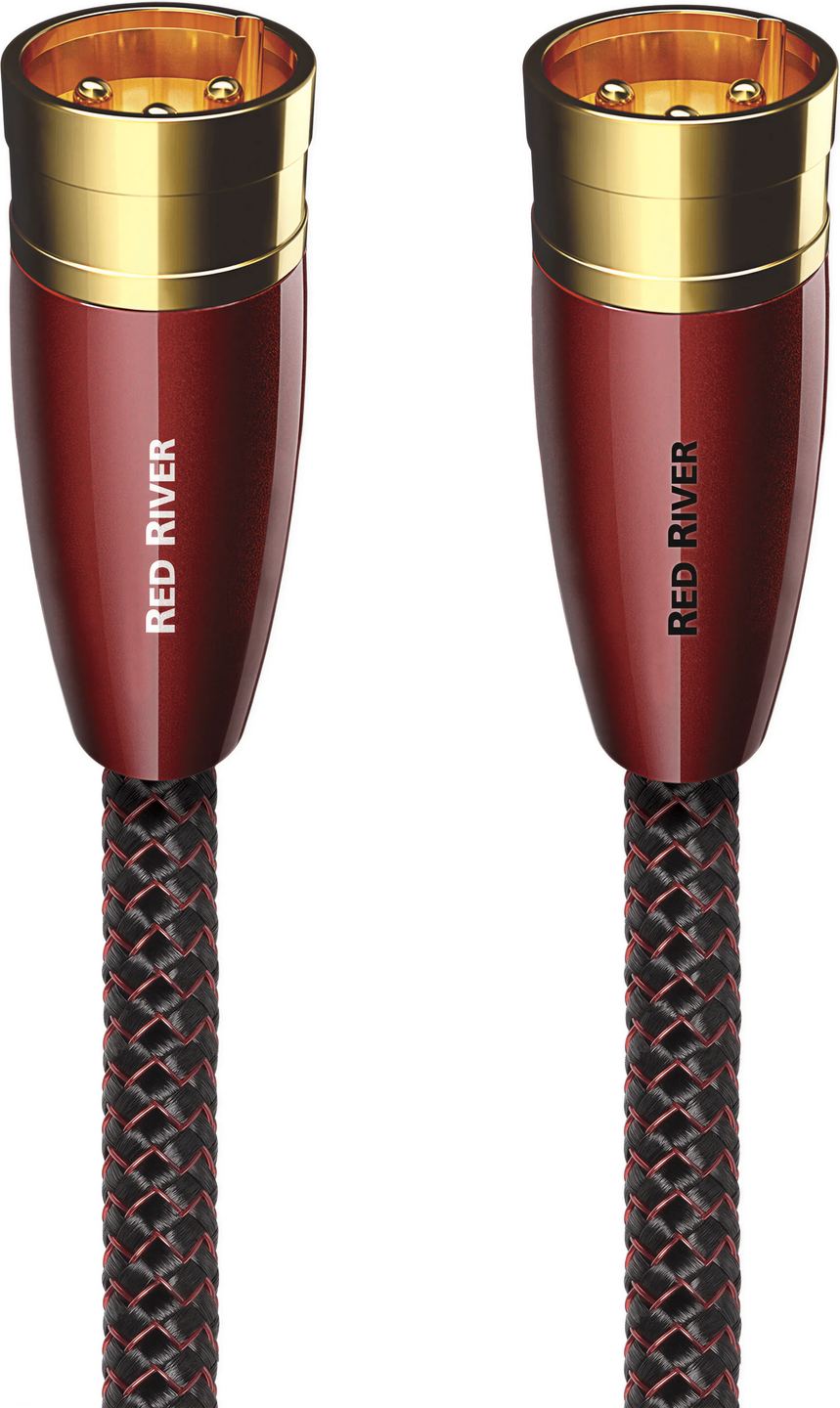

Připojení D/A převodníku k výkonovému zesilovači symetrickým způsobem vyžaduje tři vodiče: kladný signál, záporný signál a samostatnou zem. Mnoho kabelů třetí vodič vynechává a tuto úlohu svěřuje stínění. Audioquest tento kompromis odmítá v celé své řadě XLR, kterou v katalogu otevírá Red River s masivní mědí s povrchovou úpravou a konektory sestavenými bez pájení.
Princip symetrického propojení spočívá v odečítání. Přijímací zařízení obdrží stejný signál dvakrát, ve fázi a v protifázi, a následně jeden odečte od druhého. Rušení zachycené po cestě je na obou vedeních stejné a při tomto odečítání zmizí. Tento mechanismus předpokládá, že obě cesty jsou elektricky rovnocenné, jinak se potlačení rušení zhoršuje.
Právě zde přichází ke slovu geometrie Triple Balanced kabelu Red River. Stínění použité jako zpětný vodič nemá ani průřez, ani impedanci vodiče nesoucího signál: obě cesty se stávají nesymetrickými. Kabel proto odděluje jednotlivé úlohy dvěma stejnými signálovými vodiči, vyhrazeným zemnicím vodičem a stíněním, které pouze stíní. Stejná konstrukce slouží i verzím RCA této série, kde přináší především zem oddělenou od stínění.
Každý vodič tvoří jeden pramen, nikoli svazek. Ve vícevodičovém kabelu se prameny dotýkají nepravidelně a proud přeskakuje z jednoho na druhý podle oblastí oxidace, což Audioquest považuje za zdroj dynamického zkreslení. Použitá měď, označovaná Perfect Surface Copper, je slabě oxidovaná měď, jejíž povrch je chráněn v každé fázi tažení drátu. Argument vychází z povrchového jevu, jehož rozsah zůstává při zvukových frekvencích na vodiči malého průřezu omezený: je vhodné tuto nuanci uvést, i když proces zároveň zajišťuje vítanou konzistentnost výroby.
Vodiče jsou rovněž orientovány ve směru určeném značkou, která uvádí, že jej volí poslechem kus po kusu, nikoli na základě zveřejněného měření. Na konektorech jsou šipky. U XLR se otázka vyřeší sama: samice konektoru kabelu se připojí k samčí výstupní zásuvce zdroje, samčí konektor se zasune do samičího vstupu zesilovače, a směr vedení je tedy mechanicky daný.
Pokrýt kabel stoprocentně kovovým stíněním není drahé. Problém spočívá v tom, co se stane se zachycenou energií: běžné stínění ji odvádí do země zařízení, která slouží jako reference pro veškerou elektroniku dále v řetězci. Modulovat tuto referenci znamená modulovat samotný signál.
Systém rozptylování Audioquest přidává kovovou vrstvu, která absorbuje a odráží část vysokofrekvenčního rušení dříve, než dosáhne vrstvy připojené k zemi. V obývacím pokoji plném routerů, stmívačů osvětlení a spínaných napájecích zdrojů je toto vysokofrekvenční znečištění trvalé. Kabel však nevyřeší zemní smyčku ani brum související s elektrickou instalací: jde o dva odlišné problémy, i když symetrické propojení pomáhá se jim bránit.
Každý materiál v kontaktu s vodičem je součástí obvodu a chová se jako nedokonalý kondenzátor: ukládá trochu energie a se zpožděním ji vrací. Izolace Hard Cell Foam plněná dusíkem nahrazuje část plastu plynovými kapsami, které téměř nic neabsorbují.
Pevnost této pěny slouží druhému, méně často vysvětlovanému cíli: udržet vzdálenost mezi vodiči konstantní po celé délce. Geometrie, která se mění, znamená proměnnou charakteristickou impedanci. Protějšek je patrný při instalaci v podobě pevnějšího pláště než u běžného ohebného kabelu, což je třeba zohlednit, když jsou zásuvky blízko zdi nebo na dně úzkého nábytku.
Pájení přidává přídavný kov, obvykle slitinu cínu a olova nebo cínu a stříbra, jehož vodivostní vlastnosti nemají nic společného s vlastnostmi mědi, kterou spojuje. Audioquest se bez něj obejde a používá vysokotlaké lisování, které mechanicky přitlačí vodič ke kontaktu. Kontakty jsou pozlacené, což je materiál, který neoxiduje a zachovává svůj přechodový odpor i při opakovaném připojování.
Další výrobní volba: zemnicí těla jsou lisována namísto obrábění z masivu. Značka v tom vidí možnost zvolit kov podle jeho elektrických vlastností, nikoli podle snadnosti obrábění. Zámek konektoru XLR zůstává mechanickou předností tohoto formátu oproti RCA, protože konektor se nemůže uvolnit pod hmotností kabelu.
Nejběžnější použití spojuje zdroj s linkovou úrovní, převodník, síťový přehrávač nebo CD přehrávač s integrovaným zesilovačem nebo předzesilovačem. Následuje propojení předzesilovače s výkonovým zesilovačem, které často vede přes celou místnost a kde má potlačení rušení největší význam. Do stejného rámce patří aktivní reproduktory a studiové monitory, téměř všechny vybavené vstupy XLR.
Před přechodem z RCA na XLR je vhodné ověřit jednu věc: přítomnost tříkolíkové zásuvky nezaručuje, že je zařízení uvnitř skutečně symetrické. Některé modely převádějí signál hned za konektorem, v takovém případě se přínos omezuje na mechanické zajištění a potlačení rušení po trase kabelu. Přechod je patrný také v hlasitosti, protože standard XLR obvykle poskytuje o šest decibelů více než RCA: při stejném nastavení se hlasitost vnímaná sluchem změní.
Red River zaujímá vstupní pozici v symetrickém katalogu značky. Nad ním Mackenzie používá měď PSC+ a propracovanější systém rozptylování, Yukon v tomto posunu pokračuje, následován řadami Black Beauty, Pegasus, ThunderBird a Dragon, jejichž ceny se pohybují v jiné řádové kategorii. Série Rivers sdružuje první tři modely se společnou logikou: geometrie se třemi vodiči a lisování za studena jsou přítomny již u prvního modelu, přičemž vývoj se týká především kvality kovu a sofistikovanosti zpracování šumu.
To není jeho funkce. Připojení AES/EBU rovněž využívá konektory XLR, ale vyžaduje kontrolovanou charakteristickou impedanci 110 ohmů, kterou analogový kabel nezaručuje. Signál často projde, avšak s vyšším rizikem jitteru a výpadků v závislosti na délce a použitých zařízeních. Audioquest nabízí modely XLR specificky kalibrované pro digitální použití.
Adaptér XLR na RCA ruší výhodu symetrického propojení a zkratuje pin nesoucí invertovaný signál, což některé výstupy špatně snášejí. Lepší je zvolit kabel určený pro toto použití nebo zůstat u RCA, dokud nebudou oba komponenty symetrické. Red River je k dispozici ve verzi RCA se stejnou vnitřní geometrií.
Jedno připojení pro každý reproduktor, přičemž každý přijímá svůj kanál. Studiové monitory a aktivní hi-fi reproduktory mají každý svůj vstup XLR a vlastní zesilovací stupeň: neexistuje jediný kabel, který by napájel oba.
Ne, konektivita to neumožňuje. Samice konektoru kabelu se připojí pouze k samčímu výstupu a samčí konektor pouze k samičímu vstupu. Sítotiskové šipky potvrzují směr toku signálu, aniž by se o něj uživatel musel starat.
Přechod na měď PSC+, vyšší kvalitu povrchu v hierarchii kovů značky a pokročilejší potlačení šumu. Geometrie se třemi vodiči a princip bezpájecích konektorů zůstávají u obou referencí společné: rozdíl spočívá v kvalitě materiálů, nikoli v celkové konstrukci.
Přínos závisí především na kontextu. Krátké propojení mezi dvěma sousedními zařízeními v elektricky klidném prostředí ponechá kvalitně zpracovanému kabelu jen malý prostor pro zlepšení. Propojení, které vede přes místnost, podél prodlužovací lišty nebo v blízkosti síťového zařízení, je v situaci, kdy se stínění, vyhrazené uzemnění a symetrická konstrukce lépe opodstatňují. Rozhoduje celková logika řetězce, nikoli samotná úroveň zesilovače.
